Sistemos efektyvumo gerinimas: šilumos akumuliatoriaus paskirtis šildymo katilams

Šilumos akumuliatorius žymiai padidina visos šildymo sistemos tarnavimo laiką.

Tai taip pat pašalina šalto skysčio patekimo į karštą šilumokaitį galimybę įjungus siurblį ir katilo perkaitimo atvejų atsiradimą.

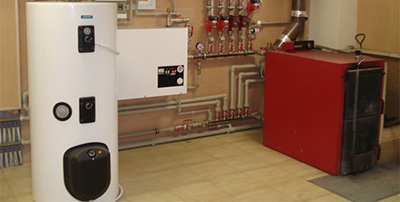

Šilumos akumuliatorius šildymo katilams: kas tai?

Šis šildymo sistemos elementas yra skirtas išlaikyti perteklinę šilumą ir jo grąžinimą, kai to reikia. Jis turi keletą funkcijų.

Šiluminio akumuliatoriaus įtaisas

Bakas yra cilindro formos ir pagamintas iš nerūdijančio plieno arba juodo plieno lakšto. Bako talpa gali skirtis nuo nuo 100 litrų ir pasiekti iki kelių tūkstančių.

Šiluminiai vienetai veikia kaip su izoliacija, tiekiami kartu su jais atskiroje pakuotėje ir be jos.

Šilumos izoliacijos plotis yra 100 mm. Į šį parametrą atsižvelgiama montuojant įrangą. Izoliacija neleidžia skysčiui ilgai atvėsti šilumą kaupiančiame bake.

Dirbtinės odos korpusas uždedamas ant izoliuoto bako.

Dizainas

Šildymo sistemos šilumos akumuliatoriaus vidinė struktūra gali būti paprastas ir sudėtingas.

Paprastas vaizdas

Gamyboje tiesioginis ryšys ir šilumos šaltinius bei vartojimo elementus.

Šios konstrukcijos šilumos akumuliatoriai naudojami, kai:

• katile ir kituose šildymo sistemos elementuose naudojamas tas pats skystis;
• šildymo kontūrų prijungimas vyksta naudojant išorinius šilumokaičius;
• esant vienodam maksimaliam slėgio lygiui katile ir aušinimo skystis šildymo kontūruose;
• temperatūra katilo išleidimo vamzdyje yra tokia pati arba šiek tiek žemesnė temperatūra šildymo sistemos elementuose.

Sudėtingas vaizdas

Jis pateikiamas trys skirtingi variantai.

1 variantas

Šio dizaino esmė yra ta, kad akumuliatoriaus talpyklos apačioje yra vidinis šilumokaitis.

Tai atstovauja spiralinis plieninis vamzdis pagaminta iš gofruoto arba įprasto nerūdijančio plieno. Jų yra keletas.

Tokių šilumos akumuliatorių naudojimas numatytas šiose situacijose:

• Šilumos šaltinio kontūro aušinimo skysčio slėgio ir temperatūros parametrai viršija vartojimo grandinės tolerancijos vertę.
• Reikėjo prijungti kelis šilumos šaltinius.
• Skirtingų šilumos nešiklių naudojimas šilumos šaltiniuose ir šilumos vartojimo elementuose. Ši šilumos akumuliatoriaus konstrukcija užtikrina jo maišymą: šildymas vyksta indo apačioje, o mažiau karštas skystis kyla į viršų.

2 variantas

Į šiluminį šildymo įrenginį įmontuotas pratekančio karšto vandens kontūras. Karšto vandens įleidimo anga yra apačioje. Šalto vandens įleidimo anga taip pat yra ten pat. Didžiausia šilumokaičio dalis yra pačiame šildymo įrenginio viršuje.

Tokio dizaino naudojimas yra aktualus, kai indikatorius karšto vandens suvartojimas yra stabilus, vienodas, be padidėjusių apkrovų.

3 variantas

Šilumos akumuliatoriuje yra bakas karštam vandeniui laikyti buitinėms reikmėms.

Ši konstrukcija naudojama tais atvejais, kai maksimalūs katilo generuojamos šilumos energijos ir karšto vandens nuostolių lygiai nesutampa.

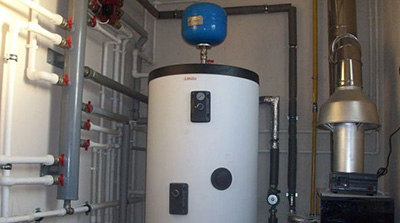

Išvaizda

Jis yra erdvus, erdvus ir erdvus bakas izoliuotas iš išorės. Jis prijungtas prie šilumos šaltinio ir šildymo sistemos elementų.

Sistemos veikimo principas

Šilumos nešiklis iš katilo juda per šilumokaičius, įdėtas į bako vidų, iš dalies prisotinantis jame esantį skystį ir papildomą karšto vandens tiekimo skyrių šiluma.

Kai kuras visiškai sudega, per sistemą tekantis aušinimo skystis atvėsta ir į jį patenka skystis iš bako. Priklausomai nuo šildymo sistemos konstrukcijos, tiekimas gali būti rankinis arba automatinis.

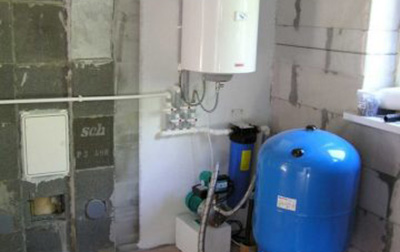

Įrengimas

Šis procesas tęsiasi atsižvelgiant į tam tikrus niuansus.

Diegimo ypatybės

Namuose su mažu plotu tai priimtina naudoti standartinė schema. Šilumos akumuliatorius montuojamas žemiau katilo arba jo lygyje. Tokiu atveju šilumos šaltinis yra žemiau, todėl šildomi sluoksniai kils aukštyn. Todėl, Cirkuliacinio siurblio montuoti nereikia.

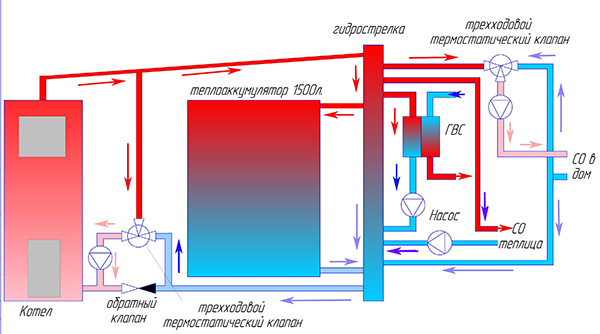

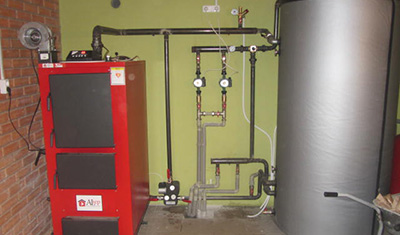

1 nuotrauka. Tipinė šilumos akumuliatoriaus, esančio sistemoje katilo lygyje, įrengimo schema.

Kuo toliau atstumas nuo įrenginio iki katilo, tuo didesni bus šilumos nuostoliai, nes tarp jų reikės nutiesti vamzdį. ilgas vamzdyno ruožas.

Siekiant užtikrinti, kad įrenginį būtų galima bet kada pašalinti iš proceso, jis yra lygiagrečiai vamzdynui su įmontuotu vožtuvu, išeinančiu iš katilo.

Suformuotas įeinančiame vamzdyne atšaka su vožtuvu į šilumos akumuliatorių. Tai leidžia perjungti aušinimo skysčio srautą iš katilo į rezervuarą.

Taip pat būtina atsižvelgti į šias šildymo įrenginio įrengimo ypatybes:

•

  ant visų vamzdynų, įeinančių į šilumos akumuliatorių purvo filtrai yra pritvirtinti;
• šalia įrenginio yra gaminamas apsauginio vožtuvo ir slėgio matuoklio įrengimas;
• patalpa, pasirinkta šilumos akumuliatoriaus montavimui turi būti gerai šildomas;
• termometrai tvirtinami ant įleidimo ir išleidimo vamzdžių;
• sujungti elementai tvirtinami tik flanšais arba srieginėmis jungtimis;
• šildymo įrenginio vieta turi būti suprojektuota didelei apkrovai;
• viršutiniame išleidimo vamzdyje yra oro išleidimo anga;

Veiksmų seka

Įrenginio diegimo procesas vyksta tam tikra tvarka. Diegimo etapai:

1.

   Šildymo sistemos paruošimas, aušinimo skysčio išleidimas.
2. Įterpimo srities žymėjimas.
3. Prijungiant šakas prie vamzdyno, išeina iš katilo suvirinant.
4. Uždarymo vožtuvų montavimas ir sriegių pjovimas.
5. Katilo apėjimo vamzdyno prijungimas.
6. Įtraukimas į sistemą akumuliatoriaus šildymas.

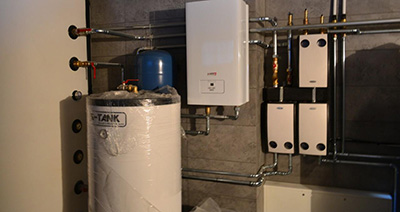

Kaip išsirinkti šilumos akumuliatorių savo namams?

Egzistuoja nemažai kriterijų, į kuriuos reikia atsižvelgti renkantis šį įrenginį:

• Matmenys, svoris. Bako talpa nustatoma pagal katilo galią. Kuo didesnis šilumos akumuliatorius, tuo ilgiau užtruks įšilimas, tačiau žymiai sumažės ir pakurų skaičius. Jei įrenginio matmenys netelpa į skirtą patalpą, verta apsvarstyti keletą mažesnių bakų.
• GaliaJis apskaičiuojamas pagal formulę: Q=m*C*(T2–T1), Kur m. — aušinimo skysčio masė, kg, SU — aušinimo skysčio savitoji šiluminė talpa, (T2–T1) — skirtumas tarp galutinės ir pradinės temperatūrų.
• Medžiaga, naudojama rezervuarui pagaminti. Standartiškai naudojamas anglinis plienas su vandeniui atspariais dažais. Jei įmanoma, geriau rinktis nerūdijančio plieno įrangą. Jis bus mažiau jautrus korozijai ir aušinimo skysčio priemaišoms.

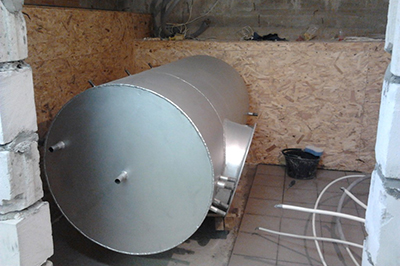

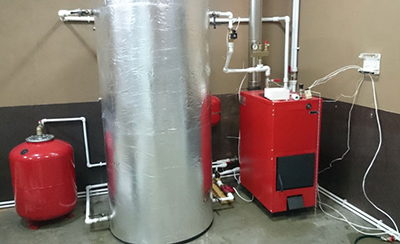

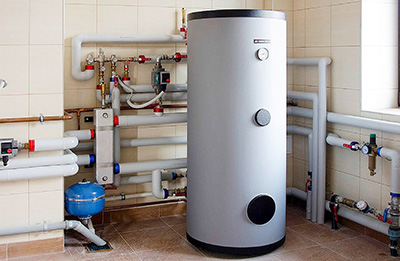

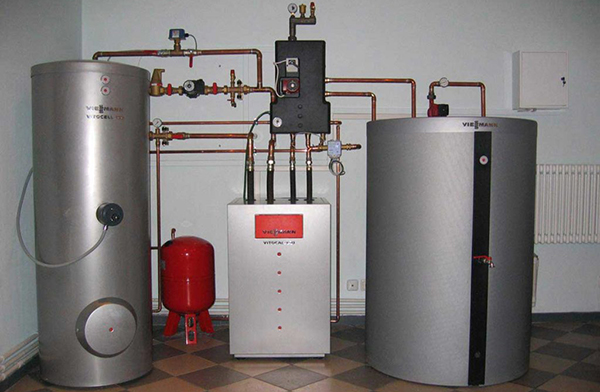

2 nuotrauka. Prie vandens tiekimo sistemos šalia katilo prijungtas didelis nerūdijančio plieno šilumos akumuliatorius.

• Papildomų sąlygų prieinamumas. Tai yra įmontuoto šilumokaičio, skirto prijungti prie karšto vandens tiekimo sistemos, šildymo elementų, pagalbinių šilumokaičių, skirtų prijungti prie kitų aušinimo skysčio šildymo šaltinių, įrengimas.

„Pasidaryk pats“ šilumos akumuliatorius

Dažniausiai šiam tikslui naudojamas baigtas cilindrinis bakas. Šios medžiagos tinka konteinerio gamybai:

• geležinkelio vagonų arba pramoninių kompresorių imtuvai;
• cilindrai, anksčiau naudoti propanui laikyti;
• seni geležiniai katilai;
• Nerūdijančio plieno talpyklos skystam azotui laikyti.

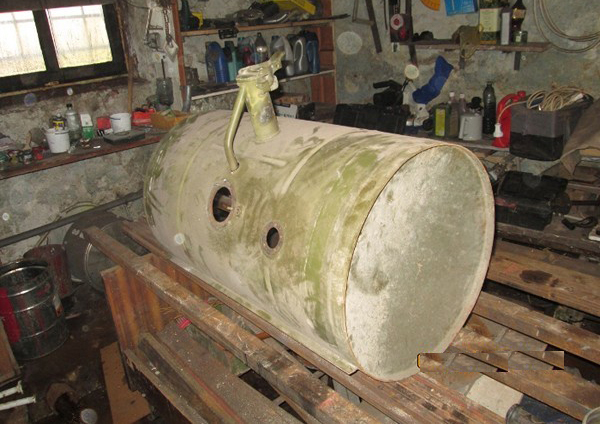

3 nuotrauka. Senas bakas po propano laikymo puikiai tinka šilumos akumuliatoriui gaminti savo rankomis.

Izoliacija

Geriausia izoliuoti naminį šilumos akumuliatorių bazalto vata ritiniais. Jo storis yra apie 7 cm, o tankis yra iki 60 kg/m³.

Norint izoliuoti šildymo sistemos įrenginį, reikia pripildyti baką vandens. Todėl patikrinkite, ar nėra nuotėkių. Po to atlikite šiuos veiksmus:

• nuvalykite paviršių, padenkite jį gruntu ir dažais;
• apvyniokite baką izoliacine medžiaga, pritvirtinkite paskutinį virvele;
• nupjaukite metalinę apdailą, suformuokite skyles vamzdžiams;
• pritvirtinkite apdailą varžtais prie tvirtinimo detalių.

Projektavimo skaičiavimas

Pradedama nuo valandinio ir paros šilumos nuostolių greičio nustatymo kambaryje. Gautas parametras parodys, kiek kuro reikia šildymui, ir kiek šiluminės energijos išsiskirs šiuo atveju.

Padauginus valandinį šilumos nuostolių greitį iš vienos kuro partijos degimo laiko, bus nustatyta poreikis šildyti visą pastatą.

Skirtumas tarp išsiskiriančios šiluminės energijos kiekio ir namo šildymui reikalingo kiekio suteikia Rezervuaro rezervo indikatorius.

Gautą rezultatą padaliję iš valandinių šilumos nuostolių, galite apskaičiuoti, Kiek ilgai užteks šios energijos? Taip rodomas reikiamų kuro įkrovimų skaičius.

Apskaičiavus šiuos parametrus, nustatomas sistemos pilno ir dalinio pakrovimo laikas ir nurodomas maksimalaus šilumos akumuliatoriaus įkrovimo laikas. Remiantis tuo, kad kiek energijos telpa 1 kW, galite nustatyti jo rezervą padauginę šią vertę iš maksimalaus įrenginio įkrovimo.

Temperatūros rezervas apskaičiuojamas pagal skirtumą tarp maksimalaus ir reikalaujamo parametrų. Žinodami skysčio šiluminę talpą, galite apskaičiuoti reikalingas šildymo įrenginio tūris pagal formulę: energijos rezervas / (skysčio šiluminė talpa * temperatūrų skirtumas).

Gamybos etapai

Šiluminio mazgo formavimas atliekamas žingsnis po žingsnio:

1.

   Konteinerio paruošimas. Jei jis buvo naudotas anksčiau, nuvalykite jį nuo visų nešvarumų.
2. Izoliuokite baką iš išorės, pritvirtindami šilumą izoliuojantį sluoksnį kelis kartus apvyniota juostele.
3. Ritės gamyba. Kaip pradinė medžiaga tinka varinis vamzdis, kurio ilgis. 9–15 m ir maždaug skersmens 25 m. Vamzdis suformuojamas spirale ir įmontuojamas į baką.
4. Vamzdžių gamyba, su čiaupais. Pastarasis bus reikalingas norint uždaryti sistemoje cirkuliuojantį vandenį.
5. Šilumos akumuliatoriaus montavimas. Talpykla tvirtinama prie iš anksto paruoštos betoninės platformos.
6. Šis įrenginio dizainas tinka vieno katilo šildymo sistemai. Esant situacijai, kai yra keli katilai, bus sunku patiems pagaminti įrenginį.

Naudingas vaizdo įrašas

Iš vaizdo įrašo galite sužinoti apie šilumos akumuliatoriaus funkciją šildymo sistemoje.

Nauda

Šis prietaisas garantuoja šildymo sistemos stabilumas taupant elektrą ir fizinę jėgą, o investicijos į tai atsipirks per trumpiausią įmanomą laiką.
