Kodėl šildymui su termostatu reikalingas trijų padėčių vožtuvas ir kaip jį pasirinkti?

Trijų padėčių šildymo vožtuvas su termostatu Tai svarbi šildymo sistemos reguliavimo dalis. patalpos.

Grindų ar radiatorių šildymas priklauso nuo vandens, kuris atkeliauja tam tikros temperatūros ir šildo paviršių.

Bet dažnai tai normalu reguliuoti šį verdančio vandens srautą neįmanoma, pakeisti temperatūrą praktiškai neįmanoma. Trijų padėčių šildymo vožtuvas su termostatu padės jums susidoroti su šia užduotimi.

Už ką atsakingas trijų padėčių vožtuvas su termostatu?

Šis vožtuvas susiaurina ortakį vanduo, dėl kurio jo kiekis sumažėja, ir išeinanti šiluma tiekiama mažesniais kiekiais. Įrenginys yra atsakingas už vandens kiekio reguliavimas, kontroliuoti temperatūrą kambaryje arba grindų lygyje.

Įrenginys

Kalbant apie išorines charakteristikas, trijų krypčių vožtuvas šildymui su termostatu yra labai panašus į įprastas vandens atskyrimo trišakis, bet iš tikrųjų visos šio „marškinėlio“ dalys atlieka specialias funkcijas.

• Terminė galvutė su patvariu jutikliu. Tokio prietaiso pagalba reguliuojama ir reguliuojama į vožtuvus patenkančio vandens temperatūra.
• Viršutiniai ir apatiniai sklendiniai vožtuvai yra būtini mechanizmui paleisti, nes jie optimizuoja pagrindinių vožtuvų veikimą, distiliuodami vandenį ir taip suteikdami jam reikiamą temperatūrą.
• Vienas vožtuvas, per kurį į trijų padėčių vožtuvą patenka karštas vanduo.
• Antrasis vožtuvas, per kurį įrenginys gauna šaltas vanduo.
• Trečias vožtuvas, iš kur, viršutinės ir apatinės plokščių darbo pagalba, tokios temperatūros vanduo nustatomas per termostatą.
• Slėgio mažinimo kameraŠi įranga kontroliuoja vandens slėgį vožtuvuose, padidindama jų efektyvumą ir sumažindama slėgį.
• Liaukos sandariklis. Įrenginys garantuoja visos konstrukcijos sandarumą. Tai būtina, nes skyriai ir šildymo kontūras greitai sugenda dėl bet kokio nedidelio gedimo, nes vanduo „nemėgsta“, kai su juo elgiamasi nerūpestingai, ir patogiu metu bando ištekėti iš vamzdžių, užtvindydamas aplinkinę erdvę.

Veikimo principas

Egzistuoja dviejų tipų dizainas:

• balnas;
• tekinimas.

Prietaiso veikimo principas priklauso nuo įrengtos konstrukcijos tipo.

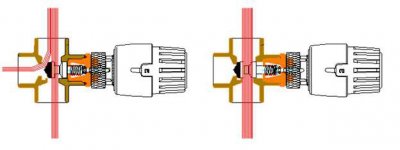

1. Jei tai yra balnas, tada poslinkis priklauso nuo transliacinio judesio, kur atsargos nuolat lipant į balną, o paskui iš jo išskrendant.

   Balnelis yra arba visiškai uždarytas koto, arba tik šiek tiek praveria angą, išleisdamas vandenį. Taigi, balnelio tipo konstrukcija varo vandenį ir reguliuoja karšto arba šalto skysčio išleidimo kiekį. iš dviejų vožtuvų, vienu metu maišant ir perpilant gautą vandenį, atsižvelgiant į temperatūrą ir kiekį, į „maišymo“ skyrių.

2. Jei tai yra posūkis, tada reguliatorius yra ne strypas, o mažas rutuliukas arba sektorius (sferos dalis)Šis įtaisas veikia kaip įprastas rutulinis vožtuvas: rutulys sukasi, leisdamas skysčiui praeiti iš karšto vandens skyriaus arba iš šalto vandens čiaupo, kaip ir balnelio sistemoje, tik vietoj strypo yra rutulys, kuris veikia be balnelio. ant dviejų vožtuvų persidengimo. Iš 3 vožtuvai Išeina sumaišytas vanduo, kurio temperatūra nustatoma termostatu.

Įrenginyje nustatyta temperatūra išsaugoma tarpas tarp dviejų skyrių su karšto ir šalto vandens tiekimu. Kai jis pasikeičia, šioje vietoje esančios dujos pradeda veikti susiaurinti ar išplėsti, priklausomai nuo reguliavimo parametrų pasikeitimo.

Šios dujos spaudžia kotą arba rutulį, šiek tiek jį atidarydamos. vienas iš vožtuvų, taigi išteka reikiamas vandens kiekis ir susidaro nauja temperatūra, atitinkanti nustatytąją.

Jus taip pat gali sudominti:

Patogaus šiluminio balanso palaikymo subtilybės: kaip veikia trijų krypčių šildymo vožtuvas?

Užtikrina saugų sistemos veikimą: uždaro tipo šildymo išsiplėtimo bakas, jo įrengimas

Reikia dujinio katilo privačiam namui šildyti – kurį geriau pasirinkti ir nesigailėti?

Vožtuvų pavarų tipai

Vožtuvų pavarų tipai:

1. Tiesioginio veikimo vožtuvaiJie veikia taip: kai keičiasi temperatūra, besiplečiančios dujos spaudžia rutulį, sektorių ar strypą.

   Trijų padėčių vožtuvo šiluminė dalis yra čia, tačiau ši įranga yra ne visuose įrenginiuose. Tokiame įrenginyje jutiklis gali būti zondas, esantis vamzdyno viduje.

2. Netiesioginio veikimo vožtuvaiJie veikia labai panašiai kaip tiesioginio veikimo vožtuvai, skiriasi tik mažesniu, bet ne mažiau svarbiu veikimu.

Trijų padėčių termostatiniai maišymo vožtuvai:

1. Maišymas. Šis įrenginys turi 2 vamzdžiai, vienas iš jų yra išleidimo anga. Pirmasis vamzdžio vamzdis tiekiamas šiltu arba karštu vandeniu, o antrasis prijungtas prie „grįžtamosios“ sistemos, t. y. į jį grįžta visas atvėsęs vanduo, likęs po ankstesnio šildymo. Atidarius abi vamzdžio šakas, vanduo susimaišo ir termostatu nustatoma norima išleidimo angos temperatūra. Tada vanduo pasklinda po visą kontūrą.
2. Dalijimo vožtuvas – tai įtaisas, kuris veikia atvirkščiai maišymo čiaupui, nesumaišydamas vandens į vieną srovę per išleidimo angą, o priešingai, padalijęs visą skirtingos temperatūros vandens mišinį į karštą arba šaltą. Šio tipo maišytuvai turi vieną įvadą ir du išvadus. Ši konstrukcija naudojama vonios kambariuose, kai reikia, kad iš vieno čiaupo tekėtų tik karštas vanduo, o iš kito – tik šaltas.

Elektriniai kranai

Privalumai:

• Pagrindinis elektrinių kranų privalumas yra lengvas surinkimas arba išardymas. Norint įdiegti įrenginį, technikui nereikia būti aukštos kvalifikacijos specialistu, suprantančiu elektros, mechanikos ar tiesiog techninių amatų subtilybes. Įrangą gali montuoti kiekvienas, o tai sumažina galutines papildomų šildymo sistemos medžiagų įsigijimo ir įrengimo išlaidas.

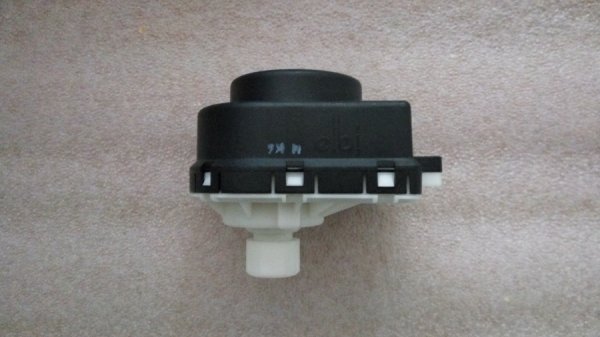

  1 nuotrauka. Trijų padėčių vožtuvo modelio „Elbi“ elektrinė pavara, gamintojas – „Ariston“, Italija.

• Pačio prietaiso dizainas išplečia pozicijos kontrolės ribas kranas naudojant du mikrojungiklius, patogiai montuojamas ir turintis daugiaspalvius šviesos diodus, atsakingus už skirtingas temperatūras – tiek karštą, tiek šaltą, tiek šiltą. Reguliavimas taip pat supaprastinamas naudojant paprastą rankinio valdymo indikatoriaus rankenėlę, leidžiančią valdyti temperatūrą ir nustatyti tikslesnius šildymo ar vėsinimo parametrus.
• Dar viena teigiama savybė, kuris skiria trijų krypčių vožtuvą su elektrine pavara nuo įprasto - tai yra greitas pritvirtinimas kranas dėl papildomo jungiamosios detalės, įtraukta į pateiktos šildymo įrangos komplektą. Vėlgi, pirkėjas gali pats atlikti montavimą arba išmontavimą, nesikreipdamas į specialistus.

Tokio vožtuvo veikimo principas nedaug skiriasi nuo įprasto. Tačiau yra keletas subtilumų. Skirtingai nuo paprasto įrenginio, čia temperatūra reguliuojama elektriniu varikliu, kuris fiksuoja temperatūros rodmenis (jutiklis). Toliau, informacija siunčiama valdikliui, jis duoda lazdelei arba rutuliui (segmentui) komandą pakilti arba nusileisti, kad būtų pasiektas reikiamas vandens šildymas.

Grindinio šildymo vožtuvas

Tualete arba vonios kambaryje, o kartais ir virtuvėje (kambariuose su nedideliu plotu), įrengiamos šildomos grindys. be maišymo įrenginio. Tokiam skyriui nėra jokio techninio poreikio.

Norint užtikrinti gerą reguliavimą ir tikslų temperatūros valdymą, naudokite paprasta sistema su strypuTai praktiškiau ir daug pigiau, nes grindys šildomos naudojant mažos šakos, todėl maišymo įrenginys bus tiesiog nenaudingas.

Kaip išsirinkti

Šioje srityje paprastai neįmanoma grąžinti brokuotos įrangos, nes trūkumai iš karto matomi, tačiau čia pateikiami būtini parametrai, kuriuos vis tiek verta patikrinti, norint įsitikinti produkto kokybe:

1. Licencija arba sertifikatas apie įrangos kokybę. Pirmas ir svarbiausias dalykassiekiant užtikrinti, kad produktas nebūtų perparduodamas.

   Dėmesio! Priešingu atveju, trijų padėčių šildymo vožtuvas su termostatu bus laikomas uždarytas. mažiau metų, jei visai neprateka po pirmųjų naudojimo minučių.

2. Verta paminėti, kad geriausi metalai, kurie gerai dera ir gali atlaikyti karštą vandenį, yra šie: aukso, bronzos ir žalvario. Pirkdamas iš tokių metalų pagamintus gaminius, vartotojas padidina jų atsparumą nuotėkiui. daugelį metų.

3.

   Pagrindinis kriterijus – dėmesingumas gaminio sriegis ir jo matmenysDaugelis pirkėjų dažnai praleidžia šį tašką, pirkdami kitus dydžius, skiriasi keliais milimetrais.

   Tokiu būdu jie prisiima šlapias grindis ir potvynis nuo pirmųjų kambario šildymo sekundžių.

Laidų schema

Kiekvienas įrenginys paprastai tiekiamas su užuominos, prijungimo vadovas, kuriuo būtina naudotis.

1. Yra kryptis dviejų tipų įrenginiai: su simetriška arba T formos schema, su asimetrine arba L formos schema. Diegiant T formos modelis vanduo patenka per vožtuvą galinės skylės. Po sumaišymo vanduo išeina per centrinę skylę. antroje versijoje Šiltas srautas patenka iš galo, o šaltas – iš apačios. Skystis, sumaišęs iki reikiamos temperatūros, išeina pro antrą galą.

2.

   Montuojant maišymo vožtuvą, jei tai būtina, jo negalima pastatyti kai pavara arba termostatinė galvutė yra nukreipta žemyn.

3. Prieš pradedant paleidimą, reikalingas patikrinimasJie uždaro visus čiaupus ir vandenį, patikrina vamzdyną ir jame esančius maišų bei kitų dalių likučius, atidarę dėžę su trimis vožtuvais.

   Jei viskas gerai, tuomet galite pradėti, bet ne visu galingumu, o palaipsniuigreitai pastebėti nuotėkį arba vandens kaupimasis vienoje vietoje dėl užsikimšimo. Geriausia nedelsiant užkirsti kelią tokiems dalykams, kad įranga veiktų ilgai.

Kaip įdiegti šildymo sistemoje

Norėdami įdiegti, pirmiausia turėsite surinkti patį trijų krypčių vožtuvą, pritvirtindami prie jo termostatą.

Atlikus šią nesudėtingą procedūrą trijose skylėse Paprastai jungiamos žarnos arba vamzdžiai su skirtingos temperatūros vandeniu: Vienas karštas, antras šaltas, o trečias lieka tuščias.

Taip prijungus šildymo sistemą, prijungtas prie pagrindinio šildymo kontūro, prieš tai būtina patikrinus sandarumą atliktas darbas. Kai vanduo įjungiamas ir tiekiamas į visą šildymo sistemą, strypas arba rutulys veiks automatiškai, naudodamas fizines jėgas, nereikalaujant specialaus aktyvavimo.

Naudingas vaizdo įrašas

Peržiūrėkite šį vaizdo įrašą, kuriame parodyta, kaip tinkamai sumontuoti trijų padėčių vožtuvą.

Aktualumas

Jų rinkoje yra didžiulis kiekis visiškai kitokio dizainoir pagal vožtuvo išleidimo ir įleidimo angos kampą, kurie pasižymi labai skirtingomis savybėmis, todėl rasti tinkamą konkrečiam atvejui nėra nė kiek sunku.
