Idealus namo šildymo variantas: vieno kontūro dujinis katilas, kurį pasirinkti?

Dujinis šildymas yra efektyvus būdas šildyti privačius namus, visų pirma dėl mažos pagrindinių dujų kainos, ir taip pat didelis efektyvumo lygis, būdingas tokioms šildymo formoms.

Tuo pačiu metu katilas yra bet kurios vietinės dujinės šildymo sistemos centrinis elementas, tiesiogiai atsakingas už šiluminės energijos generavimą ir jos perdavimą cirkuliuojančiam aušinimo skysčiui.

Vieno kontūro dujinio katilo konstrukcija ir veikimo principas

Šiuolaikiniai katilai klasifikuojami pagal technines specifikacijas, taip pat ir pagal dizaino ypatybės, visų pirma - pagal prijungtų grandinių skaičių. Vienos grandinės katilai naudojami tik šildymui, dvigubos grandinės analogai, be šildymo, leidžia aprūpinti šildomas patalpas autonominiu karšto vandens tiekimu.

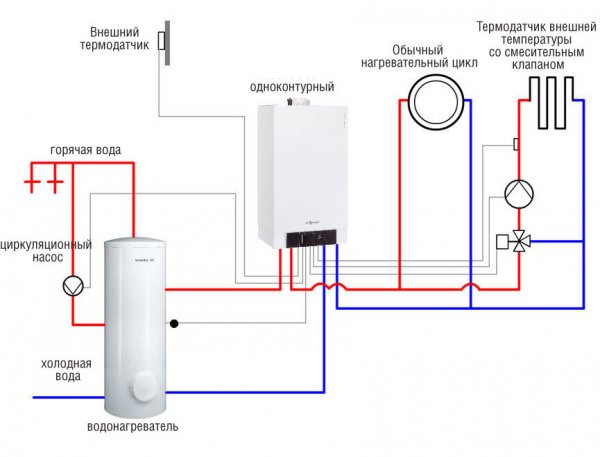

1 nuotrauka. Dujinio katilo ir vandens šildytuvo įrengimo schema. Pirmasis įrenginys šildo šildymo sistemą, antrasis – vandenį.

Bet kurio vieno kontūro katilo konstrukcija apima šiuos elementus:

• tiesioginio ir grįžtamojo tiekimo vamzdžiai;
• degimo kamera su degikliu;
• šilumokaitis;
• kaminas;
• valdymo sistema ir elektroniniai elementai, atsakingi už automatizavimą.

Be aukščiau išvardytų komponentų, kai kurie vienos grandinės modeliai turi įmontuotą išsiplėtimo bakai, išlyginant aušinimo skysčio šiluminį padidėjimą ir cirkuliaciniai siurbliai, pagreitindamas siurbimą per šildymo kontūrą. Tačiau šių elementų poreikis nustatomas atsižvelgiant į naudojamo katilo charakteristikas ir visos sistemos konstrukcines ypatybes.

Nepriklausomai nuo konfigūracijos, Kiekvieno vieno kontūro dujinio katilo veikimas vyksta pagal šią schemą:

1. Į degimo kamerą per purkštukus tiekiamas oro ir dujų mišinys. Kai jis sudeginamas, susidaro šiluminė energija, kuri per šilumokaitį nukreipiama į aušinimo skysčio (vandens arba specialaus antifrizo) šildymą, nuolat cirkuliuojantį šildymo kontūre.

1. Aušinimo skystis perduoda šilumą iš katilo į radiatorius, įrengtas šildomose patalpose, po kurio, atvėsus, grįžta į katilą ir ciklas kartojasi nuo pat pradžių.

Taigi pagrindinis skirtumas tarp vienos grandinės katilų ir dvigubos grandinės analogų konstrukcijos yra galimybė prisijungti tik vienas skysčio kontūras, atsakingas už šildymą. Kitos nagrinėjamų prietaisų savybės priklauso nuo konkretaus įrenginio modifikavimo.

Pagrindiniai tipai

Katilai klasifikuojami priklausomai nuo šių dizaino ypatybių:

• Įdiegimo būdasParduodamas siena ir grindys vienetai: pirmieji montuojami ant grindų arba ant specialaus pagrindo, prie sienos tvirtinami prie sienos. Ant grindų montuojami modeliai pasižymi didele galia, ilgaamžiškumu ir autonomiškumu, prie sienos montuojami – kompaktiškais.
• Degimo kameros tipasModeliuose su kamera atviras tipo, oro tiekimas ir degimo produktų pašalinimas vyksta natūraliai: oras tiekiamas iš patalpos, kurioje įrengtas katilas, o išmetamosios dujos išleidžiamos į tradicinį vertikalų kaminą. Katiluose su kamera uždaryta Oro tiekimo ir šalinimo tipas atliekamas priverstinai dėl įmontuotos turbinos veikimo: cirkuliacija atliekama automatiškai per koaksialinį kaminą, kuris išleidžiamas į gatvę per sieną.
• Šiluminės energijos naudojimo principasVienos grandinės sistemoje konvekcija Katilai aušinimo skysčiui šildyti naudoja tik šilumą, susidarančią deginant oro ir dujų mišinį, o dalis šiluminės energijos prarandama, nes ji yra pašalinamuose degimo produktuose. kondensacija Katiluose įrengtas papildomas šilumokaitis, kuris yra atsakingas už išmetamosiose dujose esančios šiluminės energijos išgavimą.
• Šilumokaičio medžiaga — yra pagaminti iš ketaus arba plienoPirmiesiems būdingas didelis atsparumas korozijai, padidėjęs šilumos laidumas ir ilgas tarnavimo laikas. Plieniniai šilumokaičiai yra mažiau patvarūs, tačiau atsparesni temperatūros pokyčiams ir mechaniniams smūgiams.

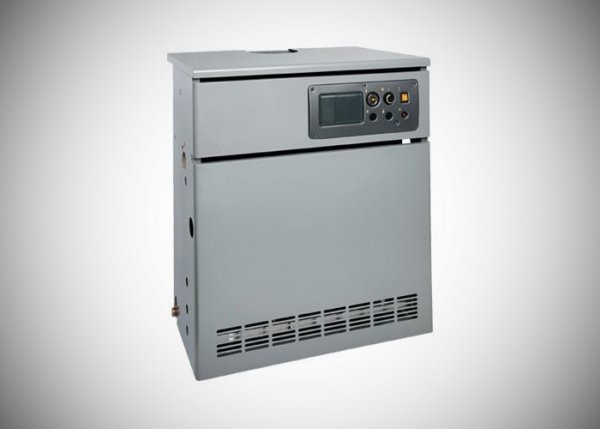

2 nuotrauka. Vienos grandinės dujinis katilas, pagamintas iš ketaus. Valdymo pultas yra viršutinėje įrenginio dalyje.

• Uždegimo būdasĮrenginiuose su pjezoelementu Norėdami paleisti įrenginį, turite rankiniu būdu paspausti atitinkamą mygtuką. Modeliuose, kuriuose įrengta sistema automatinis Katilo uždegimas, prijungimas ir išjungimas atliekami autonominiu režimu, pagal vartotojo nurodytus nustatymus.
• Degiklio tipasGalimybė reguliuoti degimo kameroje įrengto dujų degiklio intensyvumą priklauso nuo šios įrenginio konstrukcijos ypatybės. Įprastas degikliai neleidžia keisti liepsnos prisotinimo, tuo tarpu moduliuoti elementai suteikti tokią galimybę tiek rankiniu, tiek automatiniu režimu.

Jus taip pat gali sudominti:

Efektyvus namo šildymas nėra problema! Grindų dujų katilų įvertinimas: kuris prietaisas yra geresnis

Taupymas reikalauja kruopščių skaičiavimų! Kokios bus dujų sąnaudos 200 m2 namo šildymui?

Estetika kiekvienoje detalėje! Kampinis židinys-krosnelė „Amur 12“ sukurs jaukumo atmosferą jūsų namuose.

Privalumai

Be bendrųjų šildymo įrangos, veikiančios pagrindinėmis dujomis, privalumų, Vieno kontūro katilams taip pat būdingi:

• Lengva montuotiJei turite reikiamų žinių ir praktinių įgūdžių, grindų ar sienos montuojamo įrenginio montavimas nesukels jokių sunkumų.
• PatikimumasVienos grandinės dujinių katilų konstrukcija yra paprastesnė, palyginti su dvigubos grandinės analogais, o tai reiškia didesnį patikimumą eksploatacijos metu, taip pat lyginamąjį pigumą ir lengvą remontą gedimo atveju.

• Patogumas ir saugumasDauguma šiuolaikinių vieno kontūro katilų yra automatizuoti vienu ar kitu laipsniu, o tai žymiai padidina įrenginių eksploatavimo patogumą ir saugumą.
• Platus funkcijų ir nustatymų pasirinkimasDėl aukšto automatizavimo laipsnio galima naudoti vieno kontūro dujinius katilus įvairiais režimais.
• Prieinamumas — prietaisai yra žymiai pigesni nei jų dviejų grandinių analogai.

Trūkumai

Nepriklausomai nuo modifikacijos ir techninių parametrų Visi vieno kontūro dujiniai katilai turi šiuos trūkumus:

• Ribota taikymo sritis – Pagal numatytuosius nustatymus jie skirti tik šildymui, o tai žymiai sumažina įrenginių veikimo galimybes.
• Papildomos įrangos poreikisNorint organizuoti autonominį karšto vandens tiekimą arba „šiltų grindų“ įrengimą, reikės įsigyti ir integruoti į šildymo konstrukciją papildomus įrenginius, ypač katilai netiesioginis šildymas.

Naudingas vaizdo įrašas

Žiūrėkite vaizdo įrašą, kuriame palyginami vienos ir dviejų grandinių dujiniai katilai, ir nurodoma, kurį geriau pasirinkti.

Pirkimo ir naudojimo pagrįstumas

Vieno kontūro dujinių katilų efektyvaus taikymo sritį riboja jų pagrindinė savybė - galimybė prijungti vieną už šildymą atsakingą grandinęTaigi, tokių įrenginių įsigijimas ir eksploatavimas yra pateisinamas tais atvejais, kai šildomos patalpos jau yra prijungtos prie centralizuoto karšto vandens tiekimo kontūro arba kai karšto vandens iš viso nereikia.
