Vieno kontūro dujinio katilo su netiesioginio šildymo katilu populiarių prijungimo schemų pavyzdžiai

Karšto vandens tiekimo sistemos (HWS) įrengimui yra keli variantai, kai kurie iš jų yra dvigubos grandinės ir vienos grandinės katilai su atskiru katilu.

Jei dvigubos grandinės įrenginyje Jau įmontuotas nedidelis šilumokaitis, kuris šildo vandenį karšto vandens tiekimui, tada vienos grandinės sistemoje su katilu jam priskiriama vandens šildymo buitiniams poreikiams užduotis.

Dviejų grandinių katilai paprastai aprūpinti santykinai maža karšto vandens tiekimo talpa, todėl jie negali užtikrinti reikiamos temperatūros daugeliui vartotojų ilgą laiką.

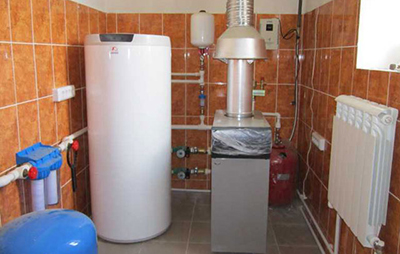

Dujinių katilų su netiesioginio šildymo katilais tipai

Valgyti du variantai vandens šildytuvai karšto vandens tiekimui:

• netiesioginis šildymas (IH);
• tiesioginis šildymas.

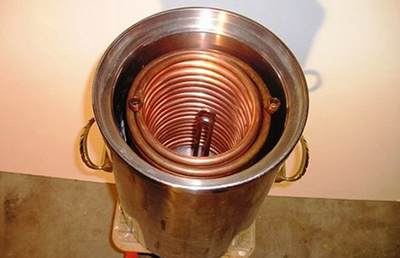

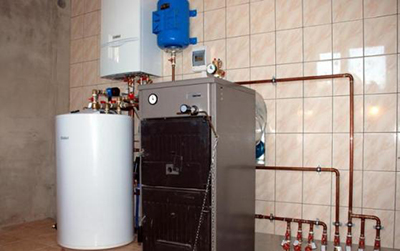

BKN prijungtas prie įrengto dujinio katilo. Jo viduje yra šilumokaitis (tai gali būti spirale susuktas vamzdis arba schema „bakas bake“).

Karštas vanduo iš šildymo sistemos cirkuliuoja per šį šilumokaitį, šildydamas vandenį katile. Pastarasis prijungtas prie šalto vandens tiekimo tinklo (ŠVT), o karštas vanduo iš nuimamo vamzdžio tiekiamas vartotojams.

Galima palyginti tiesioginio šildymo katilą su įprastu dujiniu katilu šildymas. Jame taip pat yra dujinis degiklis ir vandens bakas. Degiklis šildo vandenį bake nepriklausomai nuo centrinio šildymo sistemos.

Tokiu atveju patartina katilą pakeisti galingesniu arba naudoti kitokio tipo vandens šildytuvą.

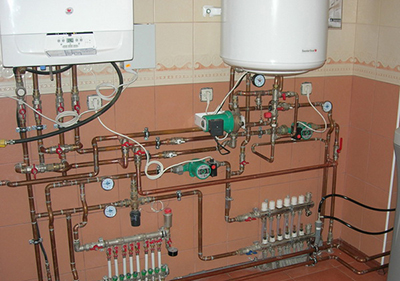

Katilo prijungimo prie vieno kontūro katilo schemos

Egzistuoja trys būdai katilo prijungimas prie katilo.

Tiesioginis vandens šildytuvo prijungimas prie šildymo sistemos

Šioje versijoje BKN yra įtrauktas į šildymo sistemą, nuosekliai arba lygiagrečiai su kitais radiatoriais. Paprasčiausia ir neefektyviausia schema, nerekomenduojama naudoti ir pateikiama kaip nuoroda.

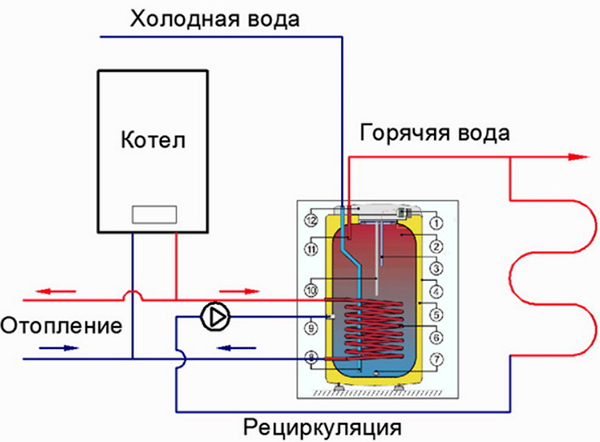

1 nuotrauka. Vieno kontūro dujinio vandens šildymo katilo tiesioginio prijungimo prie šildymo sistemos schema.

Jei nustatyta katilo temperatūra žemesnėje nei 60 °C temperatūroje, ši schema tampa dar mažiau ekonomiška, o vanduo įkaista labai ilgai.

Temperatūros padidėjimas

Prie prijungimo schemos pridedama ši informacija trijų padėčių vožtuvas — specialus įtaisas, kuris perjungia aušinimo skysčio judėjimą, kai vandens šildytuvo bako temperatūra nukrenta iki karšto vandens ir atvirkščiai.

Taigi, jei karštas vanduo atvės, Šildymas laikinai išjungtas.

Visa katilo energija nukreipiama į karšto vandens tiekimą.

Šios grandinės įrenginio temperatūra nustatyta aukštesnė (paprastai 80–90 °C).

O šildymo temperatūrą reguliuoja trijų padėčių vožtuvas.

Termostato naudojimas vandens šildytuve ir automatizavimas

Jei BKN turi šiluminę relę (įtaisą, kuris siunčia signalą, kai pasiekiama nustatyta temperatūra), o katilo valdiklis turi kontaktai prijungimui katilo termostatas, tada ši schema yra pati geriausia.

Šiuo atveju katilo elektronika žino apie vandens temperatūrą karšto vandens sistemoje ir pati nusprendžia, kur nukreipti savo galią: vandens šildymui katile arba šildymui.

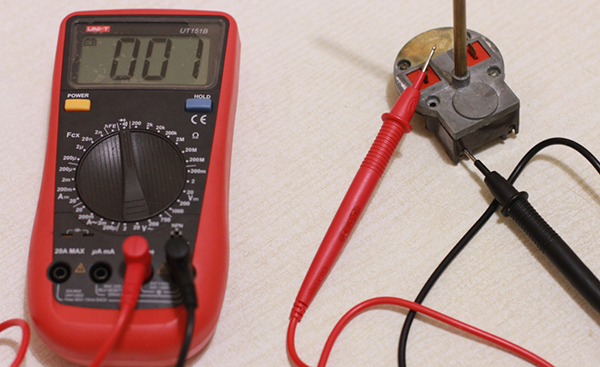

2 nuotrauka. Šildymo sistemos vandens šildytuvo termostatas, su kuriuo galite sužinoti duomenis apie vandens temperatūrą.

Medžiagos ir įrankiai

Medžiagos:

• Vamzdžiai, uždarymo vožtuvai, atbuliniai vožtuvai — jiems nėra jokių specialių reikalavimų: naudokite tas pačias medžiagas kaip ir dirbdami su karšto vandens tiekimo ar šildymo sistemomis.
• Išsiplėtimo bakas — buitinei vandens tiekimo sistemai reikalingas atskiras vožtuvas, kuris padeda išvengti staigių slėgio kritimų atidarant / uždarant čiaupus.

• Cirkuliacinis siurblys — paprastai šilumos mainų grandinėje su vandens šildytuvu įrengiamas atskiras siurblys.

Be to, karšto vandens sistemose su recirkuliacija reikalingas atskiras siurblys, kuris cirkuliuotų vandenį karšto vandens kontūre.

Taip nebereikės laukti, kol karštas vanduo ateis ilgais vamzdžiais iš vandens šildytuvo įrengimo vietos: vanduo bus karštas iš karto.

• Laidai ir maži elektros instaliacijos — jei planuojate vandens šildytuvo termostatą prijungti prie katilo automatikos.
• Tvirtinimo detalės - ypač montuojant prie sienos, taip pat vamzdžiams ir siurbliams tvirtinti.
• Standartinis santechnikos rinkinys iš hermetikų, tarpiklių ir tarpiklių.

Įrankis:

• dujų raktas;
• įvairaus skersmens veržliarakčiai;
• reguliuojamas veržliaraktis;
• pastato lygis;
• plaktukas gręžtuvas, atsuktuvai, elektrinis atsuktuvas;
• Minimalus elektriko įrangos rinkinys: peilis, replės, izoliacinė juosta, fazės testeris.

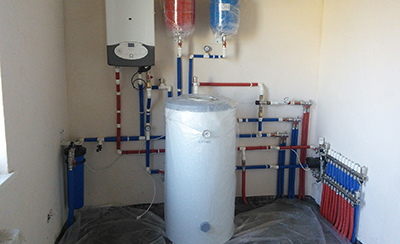

Diegimo procesas: kaip prisijungti

Idealiu atveju katilas turėtų būti kuo toliau. arčiau šildymo katilo kad būtų kuo mažiau šilumos nuostolių.

Šaltas vanduo visada tiekiamas į apatinį katilo vamzdį, o karštas vanduo imamas iš viršutinio.

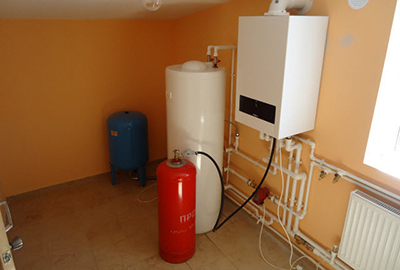

1. Pasirinkite vandens šildytuvo vietą kad netrukdytų ir būtų lengva prižiūrėti. Sumontuokite laikiklius, stovus ir pritvirtinkite prie jų.

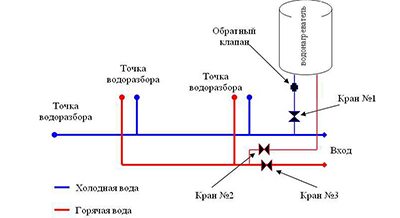

2. Prijunkite prie šalto vandens tiekimo tinklo: padarykite šaką, įrenkite uždaromąjį vožtuvą ir šiurkštų filtrą.
3. Per trišakį nutieskite šalto vandens tiekimo liniją vartotojams., prijunkite antrą išėjimą prie katilo per apsauginį vožtuvą.
4. Prijunkite karšto vandens liniją name prie katilo, nepamirštant ir ant jo esančio išsiplėtimo bako. Be to, įrenkite apėjimo vožtuvus, kad atlikdami techninę priežiūrą galėtumėte jį atjungti nuo grandinės.
5. Dabar prijunkite katilą prie dujinio katilo, naudodami vieną iš pateiktų schemų. Prieš prijungdami nepamirškite išjungti katilo ir atjungti sistemos!
6. Prijunkite elektroniką, jutiklius, siurblius pagal instrukcijas.

Paleiskite ir patikrinkite

Įrengus katilą, pirmiausia reikia jį prijungti ir pripildyti šalto vandens. Įsitikinkite, kad iš sistemos pašalinti visi oro kamščiai ir katilas yra visiškai pripildytas. kad jis neperkaistų.

Kai katilas prisipildys, nustatykite norimą temperatūrą naudodami automatinį valdymą. Paleiskite katilą. atidarykite aušinimo skysčio tiekimą nuo šildymo sistemos iki katilo.

Kai sistema veiks tinkamai, įsitikinkite, kad apsauginis vožtuvas (paprastai nustatytas esant 8 barų slėgiui) neprateka, t. y. sistemoje nėra per didelio slėgio. Taip pat patikrinkite visas jungtis, sandariklius ir čiaupus, ar nėra nuotėkių.

Naudingas vaizdo įrašas

Vaizdo įraše pateikiamos instrukcijos, kaip tinkamai prijungti katilą prie dujinio katilo.

Reguliarus karšto vandens tiekimas yra raktas į ilgalaikį vandens tiekimą

Įrengtam katilui reikalinga periodinė priežiūra. Laikydamiesi šių paprastų veiksmų, užtikrinsite, kad daugelį metų patikimo ir nepertraukiamo vandens tiekimo:

•

  Neperkaitinkite vandens šildytuvo. Veikimas labai aukštoje temperatūroje gali per anksti pažeisti bako vidų.
• Kontroliuokite savo spaudimą. Apsauginius vožtuvus tikrinkite kartą per mėnesį ir įsitikinkite, kad slėgis vandens tiekimo sistemoje nėra mažesnis ar didesnis už instrukcijose rekomenduojamas vertes.
• Reguliariai keiskite magnio anodą. Šis prietaisas „pritraukia“ vandenyje ištirpusius metalo jonus. Jei anodas sugenda, agresyvi aplinka gali sukelti katilo sienelių koroziją ir jo gedimą. Priklausomai nuo gamintojo rekomendacijų, magnio anodas keičiamas kas šešis mėnesius arba kartą per 2–10 metų.
