Ne blogiau nei montuojami ant sienos! Grindų šildymo radiatoriai: plieniniai, ketaus arba aliuminio

Grindų radiatorius yra šildymo įrenginys, kuris skiriasi nuo prie sienos tvirtinamo atitikmens tvirtinimo būdu ir kojų buvimu.

Yra ir kitų savybių, kurios renkantis reikia atsižvelgti: pagaminimo medžiaga, prijungimo prie šildymo sistemos būdas, šiluminės galios įvertinimas.

Tarp naujų gaminių yra į grindis įmontuoti radiatoriai. Šie įrenginiai turi privalumų ir yra optimalūs panoraminiam kambarių stiklinimui.

Grindų radiatorių savybės

Grindų radiatoriai - Patikimi ir ilgaamžiai šilumos energijos šaltiniai.

Jie būtini ten, kur neįmanoma montuoti prie sienos tvirtinamų įrenginių: ant gipso kartono ir stiklo blokelių pertvarų, su dideliu vertikalių paviršių stiklinimo plotu.

Veikimo principas

Grindų radiatoriai yra vandens šildymo sistemos elementai, kurie veikia pagal šį principą:

• katilinėje vanduo pašildomas iki reikiamos temperatūros;
• Jis tiekiamas per vamzdyną į radiatorius ir juos užpildo;
• prietaisų korpusas įkaista.

Šilumos perdavimas į kambarį atliekamas dviem būdais:

• radiacija (iki 80% nuo bendros galios);
• konvekcija.

Konvekcijos ir spinduliuotės procentinis santykis priklauso nuo prietaiso konstrukcijos. Baterijos skydinis ir sekcijinis tipas Jie daugiausia veikia šilumos spinduliavimo principu. Šiuo atveju bangos nukreiptos statmenai prietaiso paviršiui ir nedideliu kampu į abi puses.

Jei radiatorius turi šilumokaitį, kuris yra briaunotas vamzdis, tada oras užpildo tarpą tarp šonkaulių plokščių. Šiuo atveju šilumos perdavimas daugiausia atliekamas natūralios konvekcijos būdu. Šildomos oro masės kyla į polubinę erdvę, o jų vietoje atsiranda šaltos. Ant grindų montuojami įtaisai veikia pagal šį principą.

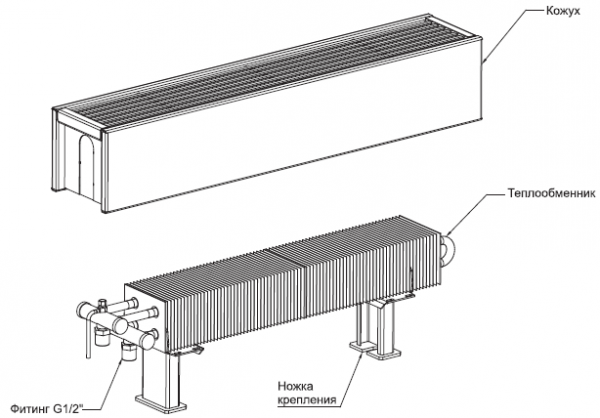

1 nuotrauka. Grindinio šildymo radiatoriaus konstrukcija. Rodyklės žymi įrenginio komponentus.

Privalumai ir trūkumai

Pagrindinis ant grindų statomų radiatorių privalumas laikomas minimaliais šilumos nuostoliais. Šis efektas pasiekiamas kruopščiai apgalvojus prietaiso korpuso dizainą ir formą. Kiti privalumai:

• paprastumas ir paprastas montavimas;
• estetinis patrauklumas, būdingas šiuolaikiniams šildymo įrangos modeliams;
• platus įrangos asortimentas su skirtinga šilumine talpa;
• prieinama kaina;
• galimybė reguliuoti šildymo temperatūrą.

Trūkumai:

• netolygus kambario šildymas: viršutinė erdvė įšyla greičiau, o grindų lygyje oras yra vėsus;
• ne visada sugeba harmoningai tilpti į kambario dizainą;
• negali būti užmaskuoti baldais ar pertvaromis, pastatytomis priešais juos.

Įrengimas

Grindinio radiatoriaus prijungimas prie šildymo sistemos techniškai nesiskiria nuo sieninio radiatoriaus montavimo. Atlikite tuos pačius veiksmus:

• Baterijos įleidimo ir išleidimo angoje įrengiami „Mayevsky“ čiaupai arba čiaupai su termostatu;
• srieginės jungtys sandarinamos linų srove ir sandarinimo pasta Unipakas;
• Patikrinkite teisingą montavimą naudodami burbulo lygį: šildymo įrenginio viršutinė plokštė turi būti griežtai horizontali.

Grindų radiatoriai yra surenkami. Prieš prijungdami prie šildymo sistemos, turite atlikti kelis veiksmus:

• nuimkite viršutinę ir šoninę plokštes;
• sumontuokite kojas;
• Pritvirtinkite anksčiau nuimtas plokštes jų originaliose vietose.

Siekdami, kad ant grindų statomi prietaisai būtų stabilesni, šildymo įrangos gamintojai sukūrė specialūs skliaustaiJie tvirtinami prie grindų paviršiaus, po to prisukamos kojelės arba akumuliatoriaus korpusas. Jei reikia ir norint lengviau montuoti, naudojami reguliuojamo aukščio laikikliai.

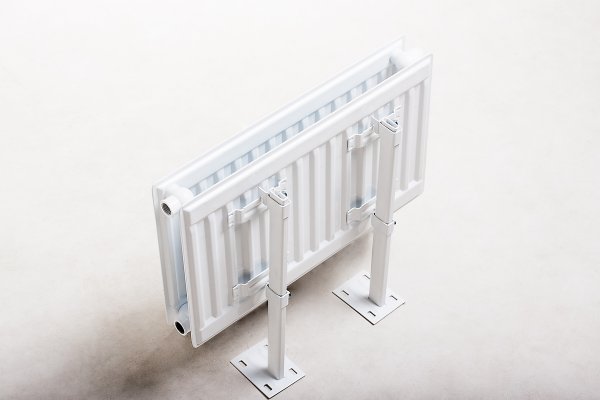

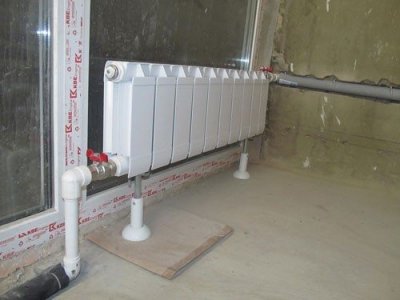

2 nuotrauka. Specialūs laikikliai su ant jų pakabintu ant grindų stovinčiu bimetaliniu šildymo radiatoriumi.

Grindų radiatorių tipai

Pagrindinis šildymo įrangos pasirinkimo kriterijus yra medžiaga, iš kurios ji gaminama. iš kurio pagamintas prietaisas. Nuo to priklauso svarbi radiatoriaus charakteristika – jo šiluminė galia.

Plienas

Plieniniai pasižymi greitu įkaitimu ir dideliu šilumos perdavimu: 1200–1800 vakarų. Maksimali aušinimo skysčio temperatūra — 130°CTai standartinis reikalavimas rusiškoms šildymo sistemoms. Įrenginio galia priklauso nuo dviejų parametrų:

• matmenys;
• plieno storis (kinta intervale 1,15–1,25 mm).

Kuo storesnis metalas, tuo didesnė prietaiso šiluminė inercija: jis lėčiau vėsta ir geriau šildo patalpą. Plieniniai radiatoriai skiriasi sekcijų skaičiumi ir tipu. Jie gali būti šildantys (kieto kuro) ir konvekciniai (su vidinėmis briaunomis-skersinėmis). Pagrindinis iš plieno pagamintos šildymo įrangos trūkumas laikomas jautrumu korozijai, kai pažeidžiama apsauginė danga.

Bimetalinis, pagamintas iš aliuminio ir vario

Bimetaliniai radiatoriai yra tie, kurių konstrukcija apima Naudojami dviejų rūšių metalai. Be to, pelekai visada gaminami iš aliuminio. Plieniniai arba variniai vamzdžiai veikia kaip kaitinimo elementas.

Aliuminio-vario įtaisai išsiskiria didžiausiu efektyvumu tarp visų tipų radiatorių. Taip yra dėl išskirtinio vario šilumos laidumo, atitinkančio 400 W/μA.

Šiuo atžvilgiu plienas pralaimi: jo indeksas lygus 47 W/μA. Baterijoms gaminti naudojamas varis su minimaliu priemaišų kiekiu.

Privalumai:

• turėti labai patvarų šilumokaitį, sudarytą iš varinio vamzdžio ir aliuminio pelekų;
• minimali nuotėkio rizika, palyginti su sekcijiniais įtaisais;
• Tik varis, kuris yra labai atsparus korozijai, liečiasi su vandeniu;
• yra lengvi, todėl montavimas nėra sudėtingas.

Pagaminta iš aliuminio ir plieno

Tokie radiatoriai turi geriausias plieno ir aliuminio savybes:

• didelis šilumos perdavimas;
• lengvas svoris;
• greitas šildymas;
• patikimumas;
• patvarumas.

Tai tapo įmanoma dėl specialaus tokios šildymo įrangos dizaino. Jį sudaro du elementai:

• plieniniai vamzdžiai (horizontaliai išdėstyti kolektoriai ir vertikalūs šilumą laidūs kanalai), esantys įrenginio viduje;
• aliuminio korpusas.

Yra du tipai radiatoriai:

• turintys plieninius kolektorius ir kanalus;
• Iš plieno gaminami tik vertikalūs šilumą laidūs vamzdžiai.

Įrenginiai Pirmasis tipas yra tvirtesnis, patikimesnis ir brangesnis. Antrasis yra pigesnis ir lengvesnis. pagal svorį, bet greičiau sušiltiGamintojų garantuojamas tarnavimo laikas yra bent 20 metų.

Aliuminis

Aliuminio grindų radiatorių išskirtinis bruožas yra jų didelis stiprumas ir gebėjimas atlaikyti slėgį. iki 16 atm. Šio tipo šildymo prietaisai gaminami dviem būdais:

• liejimas;
• ekstruzija.

Pirmuoju variantu kiekviena įrangos dalis pagaminta naudojant liejimo įpurškimu metodą. Vėlesnis daugiapakopis paviršiaus apdorojimas leidžia pasiekti idealų lygumą. Sekcijos padengiamos išore ir vidumi, kad būtų apsaugotos nuo aušinimo skystyje esančių cheminių medžiagų poveikio. Paskutiniame etape įrenginio korpusas padengiamas milteliniais dažais.

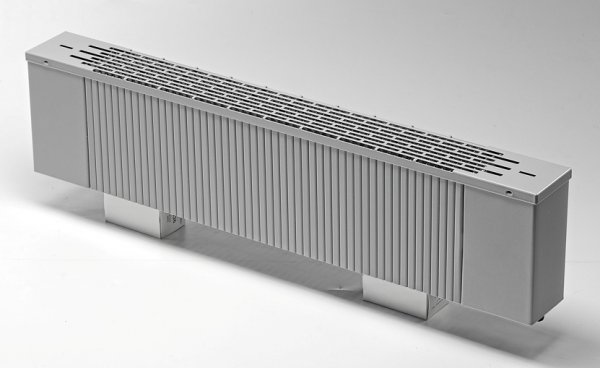

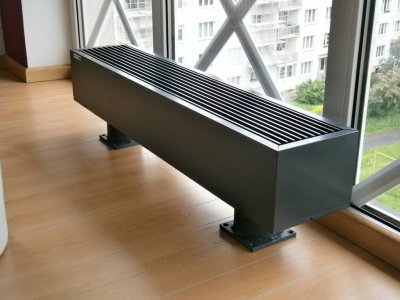

3 nuotrauka. Aliuminio grindų šildymo radiatorius. Viršutinėje konstrukcijos dalyje yra skylės šiltam orui išeiti.

Ekstruzijos metodas apima vertikalių elementų gamybą iš aliuminio, o kolekcionierius – iš silumino (yra aliuminio ir silicio lydinys). Visos dalys yra hermetiškai sujungtos viena su kita, todėl pašalinama nuotėkio rizika. Nepriklausomai nuo gamybos būdo, aliuminio prietaisai yra jautrūs mechaniniams smūgiams ir slėgio šuoliams šildymo sistemoje.

Ketaus

Ketaus radiatoriai yra labai patikimi, tačiau mažiau populiarūs, palyginti su kitų tipų šildymo prietaisais. Galima įsigyti klasikinio ir modernaus dizaino. Kojelės yra išlietos iš vientiso gabalo. Yra dažymui paruoštų modelių, todėl jas galima pritaikyti bet kokiam interjerui.

Yra du tipai ketaus radiatoriai: su vienu ir dviem kanalais kiekvienoje sekcijoje. Nepaisant to, ketaus šildymo prietaisai gali atlaikyti slėgį. iki 9 atm..., o tai neatmeta nuotėkio rizikos. Privalumai apima:

• didelis šilumos perdavimas;
• atsparumas korozijai;
• didelis kanalų skerspjūvis;
• Ilgas tarnavimo laikas: ne mažiau kaip 30 metų.

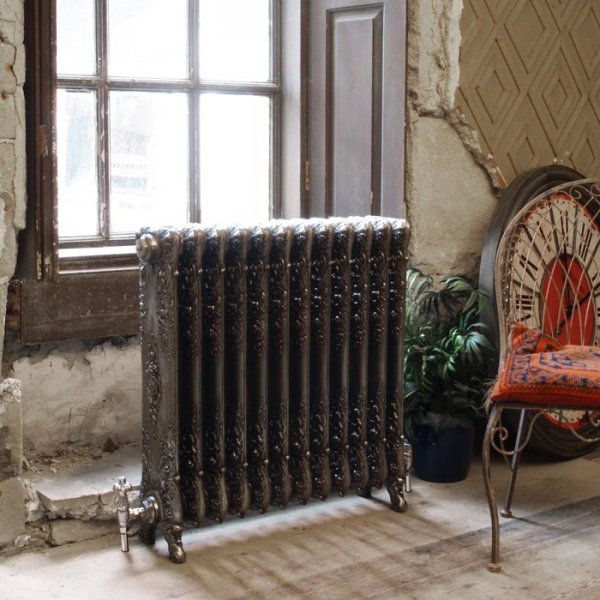

4 nuotrauka. Ketaus grindų šildymo radiatorius. Įrenginys turi originalų dizainą su neįprastu raštu.

Kaip trūkumai, nurodomi šie dalykai:

• sunkus svoris;
• sunku prižiūrėti paviršius: nepatogu valyti dulkes nuo tarpo tarp sekcijų šonkaulių.

Ant grindų montuojamas

Grindų šildymo radiatorius galima vadinti vandens konvektoriais. Šie įrenginiai turi šilumokaitį, kurį sudaro vamzdžiai su aušinimo skysčiu ir ant jų pritvirtintos briaunos (pelekai). Yra modelių su papildomomis funkcijomis:

• priverstinė konvekcija, kurią užtikrina įmontuotas tangentinis ventiliatorius;
• kondensato drenažas;
• temperatūros kontrolė;
• klimato kontrolės sistema.

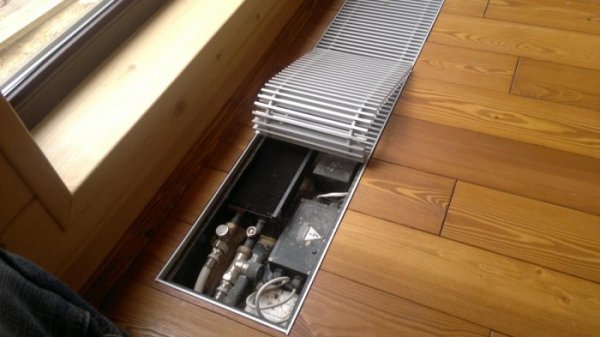

5 nuotrauka. Į grindis įmontuotas šildymo radiatorius. Įrenginys iš viršaus uždengtas specialiomis grotelėmis.

Gamintojų siūlomi dekoratyvinės radiatoriaus grotelės su skersiniu ir išilginiu lamelių išdėstymu. Įrenginio korpusas yra tuščiavidurė metalinė dėžutė, kurioje sumontuotas šilumokaitis ir valdymo jutikliai.

Šildomų grindų įrengimas turi savo ypatybes.

1. Šildymo sistemos vamzdžiai klojami žemiau grindų lygio.
2. Radiatorius montuojamas specialiai šiam tikslui paruoštoje nišoje, kurios matmenys turėtų būti keliais centimetrais didesni nei prietaiso matmenys.
3. Kėbulo aukštis grindų lygio atžvilgiu reguliuojamas specialiais varžtais.
4. Kojos pritvirtintos prie nišos apačios.
5. Jie ištraukia kamščius iš šildymo vamzdžių.
6. Tiekimo linijoje sumontuotas termostatinis vožtuvas, o grįžtamojoje linijoje - uždarymo vožtuvas.
7. Prijunkite vamzdžius prie radiatoriaus.
8. Įrengtos dekoratyvinės grotelės.

Grindų radiatoriai yra būtini patalpų šildymui su panoraminiais stiklais, vitrinomis, šiltnamiais, įėjimo zonomis intensyvaus eismo zonose, siekiant nutraukti šalto oro srautą iš gatvės.

Naudingas vaizdo įrašas

Žiūrėkite vaizdo įrašą, kuriame demonstruojamas grindinio šildymo radiatorių montavimas.

Išvados

Grindų radiatorių asortimentas yra platus: jis apima įvairių dydžių modeliai, nuo miniatiūrinių cokolio modelių iki dideliųNepastebimi įtaisai įrengiami šalia panoraminių langų, palei vitrinas ir stiklines pertvaras. Efektyviausi yra dekoruoti radiatoriai, kurie gali papuošti kambarį bet kokiu interjero stiliumi.
