Su juo palaikyti idealią temperatūrą yra neįtikėtinai lengva! Termostatinė galvutė šildymo radiatoriui

Termostatinės galvutės (termogalvos, termostatai) šildymo baterijoms — valdymo vožtuvo tipas šildymo sistemoms.

Jie leidžia palaikyti nustatytą oro temperatūrą šildomose patalposeTermostatinės galvutės montuojamos tiesiai ant šildymo radiatorių ir leidžia rankiniu ir (arba) automatiniu režimu reguliuoti kambario temperatūros foną.

Termostatinės galvutės, skirtos radiatoriams šildyti, paskirtis ir konstrukcija

Pagrindinė termostatinės galvutės užduotis yra palaikant oro temperatūrą šildomoje patalpoje pagal nurodytus nustatymus.

Priklausomai nuo konkretaus modelio galimybių, kambaryje nustatomas fiksuotas arba dinaminis temperatūros fonas.

Šios klasės įrenginiams pasižymi dideliu reguliavimo tikslumu — vidutinės kainos segmento modeliams paklaida neviršija 1 °CBe to, kad palaikoma patogi temperatūra, tokių prietaisų naudojimas taip pat prisideda prie ekonomiškesnio energijos suvartojimo, optimizuojant aušinimo skysčio cirkuliaciją šildymo sistemoje.

Įrenginys

Pagrindiniai dizaino elementai termostatinė galvutė:

• plastikinis dėklas;
• silfonai;
• strypas, stūmiklis ir grąžinimo spyruoklė;
• fiksavimo elementas;
• sandarinimo elementai;
• tvirtinimo detalės.

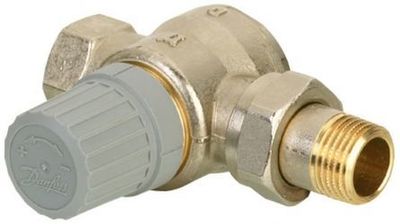

Termostatinis vožtuvas

Dauguma terminių galvučių modelių su vožtuvais, kurio pagrindinė užduotis yra reguliuoti radiatoriaus įleidimo kanalo skersmenį. Termostatiniai vožtuvai montuojami ant tiesios arba kampinės šildymo kontūro dalies.

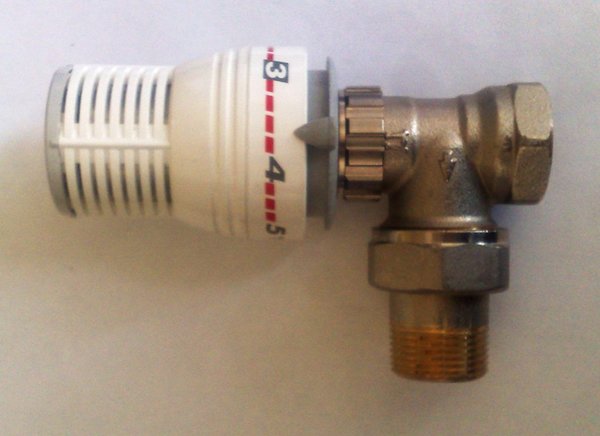

1 nuotrauka. Termostatinė galvutė su termostatiniu vožtuvu. Tai vožtuvo įtaisas, reguliuojantis į radiatorių patenkančio aušinimo skysčio kiekį.

Šiluminės galvutės nuėmimas nuo vožtuvo šildymo sezono pabaigoje leidžia išspręsti šią problemą ir žymiai pailginti efektyvų įrenginio tarnavimo laiką.

Veikimo principas

Šiluminės galvutės dumplės užpildytos medžiaga, turinčia didelį šiluminio plėtimosi koeficientą (paprastai etilo acetatas, toluenas arba vaškas), reaguoja į temperatūros fono pokyčius kambaryje. Vartotojas nustato norimą temperatūros vertę kambaryje.

Kai šis indikatorius padidėja, silfono užpildas pajudina strypą, termostatinio vožtuvo praėjimo kanalo skersmens sumažinimasRadiatoriaus pralaidumas sumažėja, o temperatūra krenta pagal nurodytus parametrus.

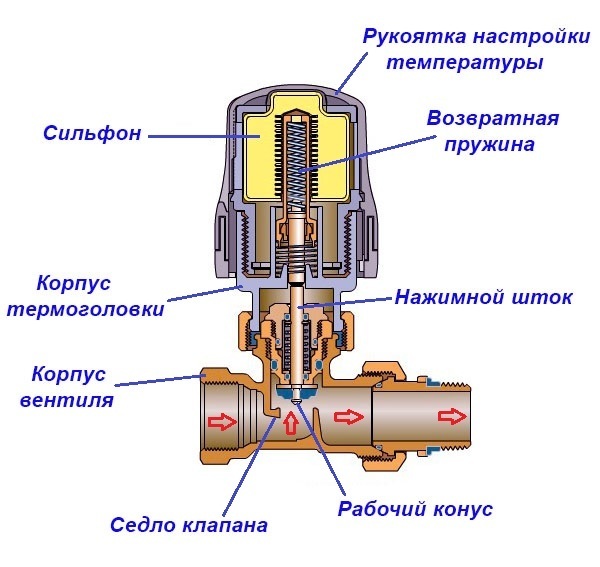

2 nuotrauka. Radiatorių termostatinės galvutės sandara. Rodyklės žymi įrenginio komponentus.

Kai temperatūra nukrenta žemiau nustatytos vertės, silfono užpildo tūris sumažėja ir procesas yra atvirkštinis aukščiau aprašytamAušinimo skysčio cirkuliacija padidėja, o kambario temperatūra pakyla iki norimos vertės.

Veislės

Klasifikacija terminės galvutės atliekamas pagal keletą charakteristikų:

• suderinamumas su tam tikro standarto termostatiniais vožtuvais;
• temperatūros kontrolės metodas.

Suderinamumas su vožtuvais

Parduodamos termostatinės galvutės yra suderinamos su šių standartų vožtuvais: RTD-N arba RTD-G.

Vieno ar kito standarto pasirinkimas priklauso nuo šildymo sistemos savybių pastatai, ypač – iš skersmuo tiesioginio tiekimo vamzdžiai. Pagrindinis nurodytų standartų skirtumas yra vožtuvų srauto pralaidumas.

Vožtuvams RTD-G standartas ir jų tiesioginiams analogams būdingas padidėjęs pralaidumas, Jie skirti naudoti:

• su vieno vamzdžio šildymo sistemomis;
• su dviejų vamzdžių sistemomis su natūralia cirkuliacija (pirmiausia aktuali privatiems namams);
• daugiaaukščiuose pastatuose.

Standartiniai vožtuvai RTD-N (ir panašiai) skirtas naudoti:

• pastatai su priverstinės cirkuliacijos šildymo sistemomis;
• daugiaaukščiai pastatai su dviejų vamzdžių šildymo sistemomis.

Reguliavimo metodas

Priklausomai nuo koregavimo metodo, termostatinės galvutės tradiciškai skirstomi į:

• mechaniniai įtaisai, leidžiantys rankiniu būdu keisti temperatūrą;
• elektroniniai prietaisai, kurie automatiškai atlieka reguliavimą.

Mechaniniai modeliai pigiau, bet dėl ​​nuolatinio padėties keitimo reguliavimo rankenėlė laikui bėgant susidėvi. Be to, tokius įrenginius gyventojai turi nuolat stebėti.

Skirtingai nuo mechaninių analogų, elektroninis Termostatinės galvutės savarankiškai keičia kambario temperatūrą pagal nurodytus nustatymus. Be akivaizdaus patogumo, garantuojama, kad bus sumažinta rizika, susijusi su nekontroliuojamu termostatinės įrangos naudojimu.

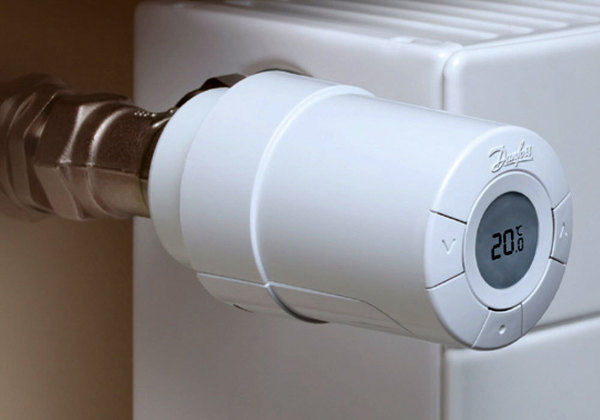

3 nuotrauka. Elektroninė termostatinė galvutė radiatoriams šildyti. Ekrane rodoma šildymo įrenginio temperatūra.

Parduodamas programuojamas elektroninis termostatinės galvutės su laikmačiais, leidžiančios nustatyti kambario temperatūrą priklausomai nuo paros laiko, lauko temperatūros ar kitų parametrų.

Nuotolinio valdymo pultas

Kai kurie šiluminių galvučių modeliai palaiko nuotolinio valdymo pultą. Daugeliu atvejų ši parinktis yra tik padidina termostato naudojimo patogumąTačiau, kai sunku pasiekti įrenginio korpusą, nuotolinis valdymas tampa neatidėliotina būtinybe.

Įrengimas, išdėstymas ir konfigūracija

Pačio įrenginio vietos pasirinkimas nepriklauso nuo jo tipo ir konfigūracijos — mechaniniai ir elektroniniai termostatai montuojami ant vamzdžio, tiesiogiai tiekiančio aušinimo skystį į radiatorių. Šiuo atveju pagrindinė efektyvaus termostatinės galvutės veikimo sąlyga yra nuolatinė oro cirkuliacija aplink įrenginį.

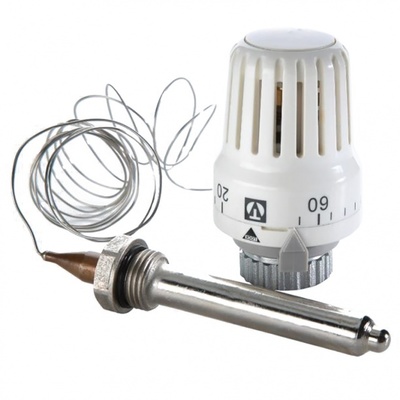

Nuotolinis jutiklis

Dauguma terminių galvučių yra aprūpintos įmontuoti temperatūros jutikliaitačiau kai kuriais atvejais tokių modelių veikimas yra neefektyvus.

Naudojant nuotolinį jutiklį, sumontuotą atokiau nuo baterijų, langų angų ir kitų temperatūros pokyčių šaltinių, privaloma, jei:

• nėra galimybės užtikrinti nuolatinio oro srauto į prietaiso korpusą: radiatorius montuojamas sienos nišoje, uždengtoje užuolaida arba netikra siena, atstumas nuo viršutinio radiatoriaus krašto iki palangės yra mažesnis nei 100 mm;
• konvekcinės srovės turi įtakos įmontuoto jutiklio rodmenų tikslumui;
• prietaiso korpusas yra veikiamas tiesioginių saulės spindulių;
• nėra jokio būdo pašalinti skersvėjus, kurie taip pat neigiamai veikia įmontuotų jutiklių rodmenų tikslumą;
• Šiluminės galvutės horizontalus montavimas neįmanomas.

Daugeliu atvejų nuotolinių jutiklių naudoti nebūtina, Ekspertai sutinka, kad optimalus termostatinių galvučių veikimas pasiekiamas tik naudojant tokius periferinius įrenginius.

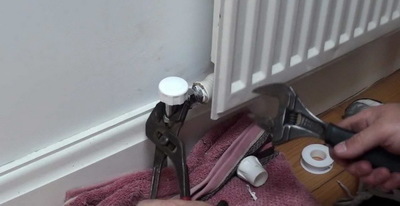

Įrengimas

Svarbiausias dalykas norint tinkamai sujungti yra griežtai laikantis gamintojo nurodymų ir rekomendacijų sumontuotos termostatinės galvutės, kaip nurodyta naudojimo instrukcijoje.

Įrengimas termostatas radiatoriaus šildymui atliekamas tokia tvarka:

1. Išjunkite aušinimo skysčio tiekimą, išleiskite skystį iš radiatoriaus.
2. Vamzdžių pjovimas iki reikiamo ilgio, senų uždarymo vožtuvų išmontavimas.
3. Vožtuvo koto montavimas į radiatorių.
4. Diržo surinkimas ir montavimas.
5. Vamzdynų prijungimas prie grandinės, termostato montavimas ant sumontuoto vožtuvo adapterio.

Nustatymas

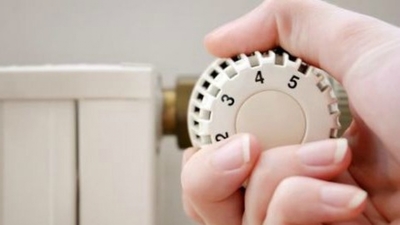

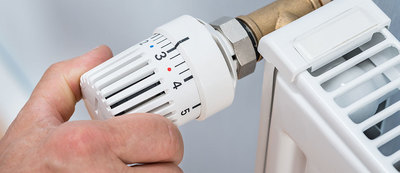

Įdiegtas įrenginys sukonfigūruotas priklausomai nuo jo tipo ir savybių. Mechaniniams termostatams pakanka pasukti rankenėlę, kol vienas iš ant jos nurodytų skaičių sutaps su korpuso valdymo įpjova, po to, jei montavimas atliktas teisingai, kambario temperatūra pasikeis į nustatytą vertę. Elektroninės termostatinės galvutės nustatymas priklauso nuo konkretaus modelio savybių ir palaikomų funkcijų sąrašo.

Naudingas vaizdo įrašas

Žiūrėkite vaizdo įrašą, kuriame pasakojama apie termostatinių galvučių, skirtų šildymo radiatoriams, savybes ir paaiškinama, kam reikalingi šie prietaisai.

Galimybė savarankiškai montuoti

Tinkamo termostatinės galvutės modelio pasirinkimas ir teisingas montavimas nepasižymi dideliu sudėtingumu ir yra namų meistro, turinčio atitinkamų teorinių žinių ir praktinių įgūdžių, galioje.
