Teisingas tvirtinimas – raktas į sėkmingą darbą! Šildymo radiatorių laikikliai

Šilumos tiekimo efektyvumas tiesiogiai priklauso nuo tinkamo šildomose patalpose įrengtų šildymo radiatorių veikimo ir jų įrengimo, kuris apima ne tik baterijų prijungimą prie šildymo kontūro, bet ir jų teisingas tvirtinimas.

Šiuo tikslu naudojami įvairių konstrukcijų skliausteliai, leidžia juos tvirtai pritvirtinti prie grindų ar sienos.

Būdingas

Šildymo baterijų laikikliai yra savavališko dizaino, formos ir dydžio tvirtinimo detalės, pagaminti iš plieno, ketaus arba kitų metalų ar lydinių.

Produktai skirstomi į:

• prie sienos tvirtinami tvirtinimo elementai, skirti radiatoriui pritvirtinti prie sienos;
• grindų stovai.

Yra abu reguliuojamas, taip ir nereguliuojamas abiejų veislių turėtojai.

Sieninis laikiklis

Baterijų tvirtinimo prie sienos būdas dažniausiai montuojant šildymo sistemas. Tvirtinimo detalių pasirinkimas atliekamas atsižvelgiant į akumuliatoriaus svorį ir medžiagą, iš kurios jis pagamintas.

Ketaus radiatorių tvirtinimo detalės

Tai yra spaustukai išsiskiria savo masyvumu ir padidėjusiu stiprumu. Paprastai kainoraščiuose jie pažymėti „sustiprinti“.

1 nuotrauka. Ketaus radiatorių laikikliai. Produktai yra labai patvarūs.

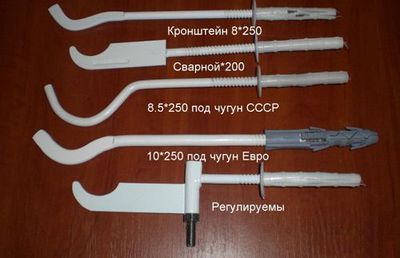

Ketaus radiatorių montavimui ant sienos Naudojami šie tvirtinimo detalių tipai:

• Nereguliuojami ketaus laikikliai.
• Reguliuojami, pagaminti iš plieno. Jie leidžia keisti atstumą tarp sienos ir radiatoriaus, o tai leidžia reguliuoti aukštį ir horizontalumą.

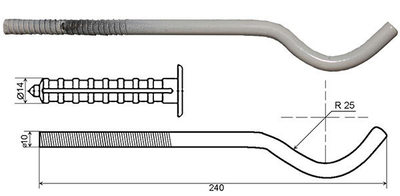

• Smeigtukų laikikliai pagaminti iš plieno.
• Laikikliai ant strypo. Tai plieninė juostelė su dviem kabliukais, skirtais viršutiniam ir apatiniam akumuliatoriaus kolektoriams pritvirtinti, kuri vertikaliai pritvirtinama prie sienos.

Aliuminio ir bimetaliniams šildymo radiatoriams

Skirtingai nuo ketaus analogų, tvirtinimo detalės yra lengvesnės ir mažiau masyvios.

Tvirtinimui prie sienos naudokite šių tipų fiksatoriai:

• Kampiniai tvirtinimo elementai pagaminti iš plieno. Priklausomai nuo radiatoriaus svorio, naudojami įprasti arba sustiprinti modeliai. Jie turi dvi įdubas, kurios leidžia jį pritvirtinti tiek apatiniu, tiek viršutiniu kolektoriumi.

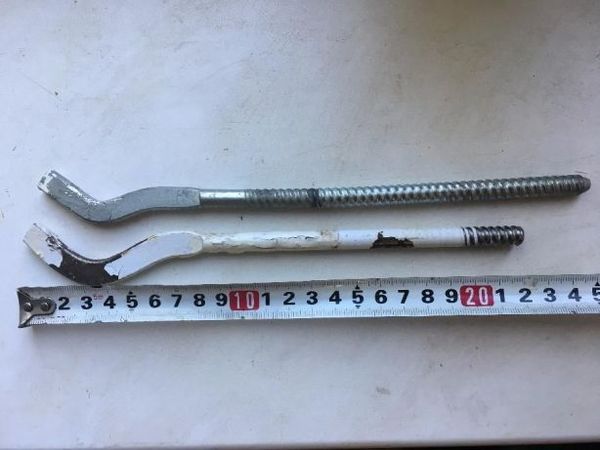

• Plieniniai kaiščių laikikliai. Jie skirstomi į profiliuotus ir apvalius modelius.
• Universalūs sienų tvirtinimo elementai su polimerine danga. Patys laikikliai pagaminti iš plieno, o polimerinė perdanga neleidžia akumuliatoriui pasislinkti dėl šiluminio plėtimosi.

Grindų montavimo būdas

Jis naudojamas daug rečiau, palyginti su montuojamu.

Pagrindinės priežastys, kodėl verta rinktis pastatomą ant grindų sistemą:

• Sienų medžiagos neatitikimas reikiamai apkrovai. Aktualu akytojo betono ir gipso kartono sienoms.
• Reikia sustiprinti sienų tvirtinimo elementus. Naudojama sunkesniems modeliams, daugiausia iš ketaus.
• Dėl vietos stokos negalima kabinti ant sienos.
• Tinkamos sienos trūkumas (kambaryje yra panoraminis langas).
• Dizaino sprendimas.

Tarp pagrindinių grindų dangų tipų yra:

• Reguliuojami spaustukai. Kai kuriuose modeliuose yra plastikiniai įdėklai.
• Nereguliuojami laikikliai. Kai kurie modeliai taip pat turi plastikinius paminkštinimus.
• Kombinuoti laikikliai.
• Specialaus laikiklio plotis nuo 80 iki 100 mm.

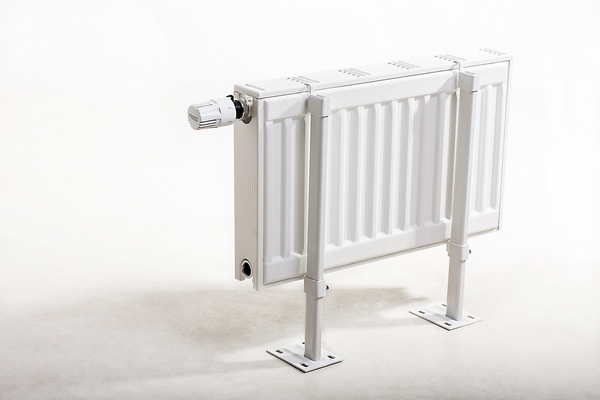

2 nuotrauka. Šildymo baterijų montavimo ant grindų laikikliai. Tai lentynos, pritvirtintos prie grindų.

Gaminami grindų tipai pagamintas iš ketaus, plieno ar kitų lydinių, skirtas tam tikrų akumuliatorių modelių svoriui.

Reikiamo skliaustų skaičiaus apskaičiavimas

Paprastai nepriklausomas skaičiavimas nereikalingas, nes Ši informacija pateikiama radiatoriaus techninėje dokumentacijoje.Taip pat pateikiamos rekomendacijos dėl tam tikrų modelių laikiklių naudojimo.

Skaičiavimas montuojant prie sienos:

• Ketaus baterijoms, kai sekcijų skaičius yra nuo 2 iki 9, reikia 3 dalių, du iš kurio laikoma baterija vienas viršuje, vienas apačiojeJei sekcijų skaičius didesnis, skliaustai pridedami pagal vidurkio skaičiavimą: 1 tvirtinimo elementas 3 dalims.
• Aliuminio baterijoms kai sekcijų skaičius yra nuo 2 iki 12, taip pat reikalingi 3 skliaustai: viršuje ir apačioje - 2 ir 1 atitinkamaiPapildomi turėtojai pridedami remiantis vidurkio skaičiavimu: 1 tvirtinimo elementas 4-5 sekcijoms.

• Bimetaliniams radiatoriams tvirtinimo detalių skaičius yra panašus į aliuminio, jei sekcijų yra mažiau nei dešimt. Papildomi laikikliai pridedami pagal skaičiavimą: 1 tvirtinimo elementas 4-5 sekcijoms.

Ant grindų montuojamų lentynų skaičius parenkamas pagal skaičiavimą: 2 laikikliai vienai baterijai, iki 10 skyrių. Už kiekvienus 4 tolesnius pridedami skyriai 1 tvirtinimo detalė.

Žymėjimas ir montavimas

Optimalios šildymo baterijų išdėstymo vietos laikomos tomis, kurios yra tiesiai po langais.

Efektyviam darbui Svarbūs šie parametrai:

• atstumas nuo akumuliatoriaus apatinio krašto iki grindų - nuo 80 iki 120 mm;
• atstumas nuo viršutinio krašto iki palangės – nuo 60 iki 100 mm;
• atstumas nuo sienos iki radiatoriaus korpuso — nuo 30 iki 50 mm.

Sieninis laikiklis

Tai nepriklauso nuo tipo, bet Svarbu, kad laikikliai būtų suderinami su įmontuota baterija. Žymėjimas prasideda nuo vertikalios linijos, padalijančios lango angą per pusę, nustatymo, po kurios ši linija pažymima ant sienos po langu.

Tolesnis žymėjimas priklauso nuo šildymo kontūro išdėstymo:

• Jei kambaryje yra laidų apatinis tipas - radiatoriaus viršutinis kraštas ant sienos pažymėtas horizontalia linija, lygiagrečia grindims.
• Jei tai sukčiavimas šoninis — horizontali linija eina pagal tiekimo vamzdžio ašį.

Tada išmatuojami atstumai tarp radiatoriaus tvirtinimo taškų ir gaunami skerspjūviai. projektuojami ant anksčiau nubrėžtų horizontalių ir vertikalių linijų.

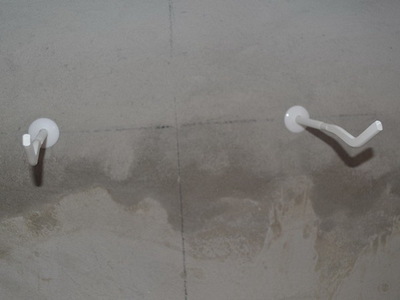

Segmentų pradžios ir pabaigos taškai nustato vietas, kuriose tvirtinimo elementai tvirtinami prie sienos.

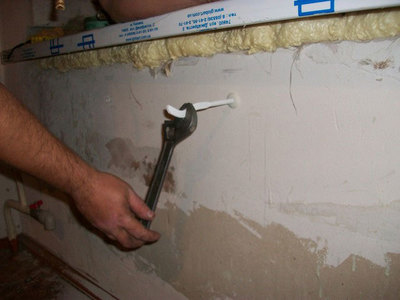

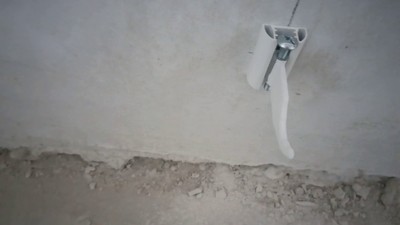

Vėliau jose gręžiamos skylės, naudojant plaktuką, į kurias įstatomi kaiščiai ir įsukami patys laikikliai. Jei procedūra atliekama teisingai, tiekimo ir grąžinimo vamzdžiai aiškiai atitiks atitinkamas akumuliatoriaus korpuso jungtis. Pakabinus Patikrinkite tvirtinimo patikimumą ir įsitikinkite, kad nėra laisvumo.

Grindų tvirtinimas

Grindų klojimo procedūra yra labai panaši į sienų klojimą ir apima šiuos etapus:

1. Rasti vertikalią liniją, padalijančią langą per pusę, ir projektuoti ją ant grindų.
2. Matuojamas atstumas tarp tvirtinimo taškų ant radiatoriaus ir gautas segmentas (arba keli, jei naudojama daugiau nei du laikikliai) projektuojamas ant paskirstymo vamzdžių ašių, atsižvelgiant į anksčiau nubrėžtą liniją. Pagal analogiją su montavimu prie sienos, gauto segmento pradžios ir pabaigos taškai yra vietos, kur laikikliai tvirtinami prie grindų.
3. Skylių gręžimas, laikiklių montavimas ir tvirtinimas.

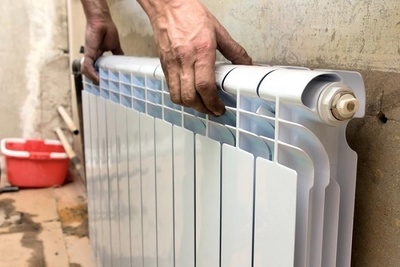

4. Radiatoriaus montavimas ir vėlesnis stabilumo bandymas.

Naudingas vaizdo įrašas

Žiūrėkite vaizdo įrašą, kad pamatytumėte, kaip tiksliai sumontuoti radiatorius ant laikiklių.

Optimalus pasirinkimas

Tinkamų tvirtinimo detalių pasirinkimas yra paprastas ir kiekvienas gali tai padaryti.

Tačiau verta prisiminti, kad teisingas tvirtinimo detalių pasirinkimas darbo efektyvumas ir eksploatavimo sauga priklauso nuo šildymo įranga.

Siekiant sumažinti galimą riziką naudotis kvalifikuotų specialistų paslaugomis, geba pasirinkti tinkamus tvirtinimo elementus ir atlikti montavimo darbus, atsižvelgiant į visus niuansus, kurie kartais nėra akivaizdūs neprofesionalams.
