Didžiulis formų ir medžiagų pasirinkimas: kaip išsirinkti šildymo radiatorių? Įrenginių tipai ir jų savybės

Pasiruošimas žiemai apima daug skirtingų aspektų, vienas iš jų yra teisingas šildymo sistemos išdėstymasNorėdami tai padaryti, turite pasirinkti optimalų radiatorių tipą.

Šildymo sistemos montavimas atliekamas prieš prasidedant šaltiems oramsSiekiant palengvinti reikiamų prietaisų pasirinkimą, būtina suprasti visas jų veisles.

Šildymo radiatorių tipai

Egzistuoja kelios pagrindinės veislės šildymo baterijos, kurių kiekviena turi savo privalumų ir trūkumų.

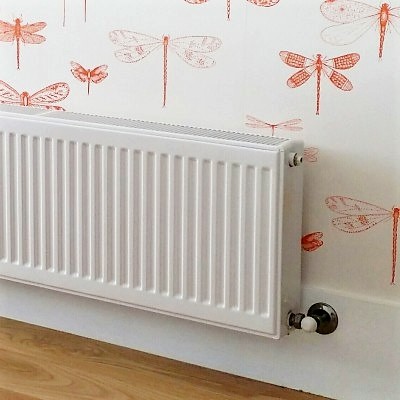

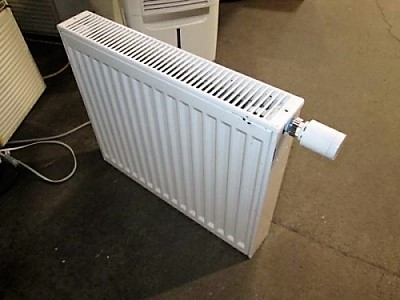

Plieniniai įtaisai

Vienas populiariausių šildymo prietaisų tipų yra plieniniai radiatoriai. Dažniausiai jie gaminami ne iš plieno, o iš šios medžiagos lydinio, pasižymintis patobulintomis savybėmis ir charakteristikomis.

Dizaino ypatumai Plieniniai radiatoriai gali skirtis priklausomai nuo modelio:

1. Ant dviejų plieno lakštų yra įdubimų, pagamintas štampavimo būdu, cirkuliuoja per juos aušinimo skystis.
2. Pagaminta ant plieno lakštų raidės P atspaudas, kurio viduje cirkuliuoja šildomas oras oras.
3. Kitoje pusėje yra P formos šonkauliai, padidinant šilumos perdavimą.

Storis Naudojamų lapų skaičius gali skirtis nuo 1,2 iki 2 milimetrųGaminių dizainas yra santūrus ir griežtas. Siekiant, kad radiatorių estetika būtų patrauklesnė, ant jų galima įrengti dekoratyvinius ekranus.

Privalumai ir trūkumai

Pagrindinis privalumai plieniniai radiatoriai:

• nelabai reikšminga šiluminė inercija;
• akumuliatoriaus temperatūros reguliavimas termostatais;
• geras šilumos perdavimo lygis;
• estetika;
• reikšmingas produktų asortimentas.

Kalbant apie trūkumai, tada juos nelabai daug:

• neįmanoma įrengti atviroje sistemoje;
• nesuderinamumas su polipropileno vamzdžiais.

Charakteristikos

Ekspertai pabrėžia šiuos radiatorių techninius rodiklius:

• šilumos perdavimas gali skirtis priklausomai nuo modelio nuo 1200 iki 1800 vatų;
• dirbantis slėgis nuo 6 iki 10 atmosferų (kaip ir vamzdinės baterijos, jos gali veikti didesniu greičiu);
• aušinimo skysčio kokybė vaidina svarbų vaidmenį, nes vidinis paviršius pradeda rūdyti, kai tik iš jo dingsta vanduo;
• aušinimo skysčio temperatūra gali pasiekti 110–120 laipsnių Celsijaus;
• aukštis radiatoriai priklauso nuo jų tipo – tai gali būti nuo 20 iki 90 centimetrų;
• ilgis Baterijų skaičius ribotas – ne daugiau kaip 3 metrai;
• gylis prietaisas pasiekia 22,5 cm;

Pagal savo technines charakteristikas, plieniniai radiatoriai, tinkamai naudojami, gali būti gana patvarus.

Gamintojai

Yra daug skirtingų plieninių radiatorių gamintojų:

• Kermi ir Buderus (Vokietija);
• Israpas Tesi (Italija);
• Lidėja (Baltarusija);
• KZTO (Rusija).
• KORADO Radik (Čekijos Respublika);

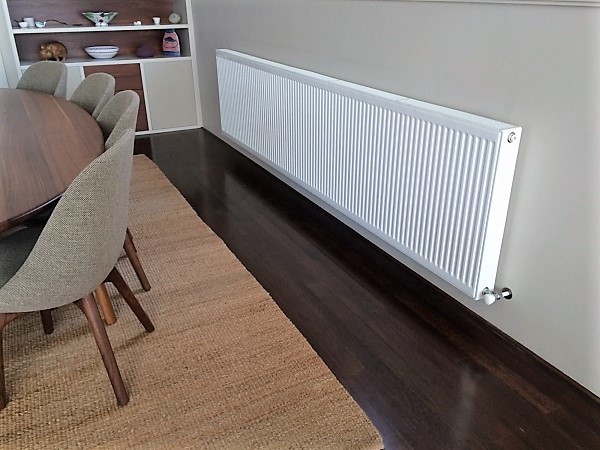

• DeLonghi RADEL (Italija);
• Zehnder Charleston (Vokietija);
• PURMO (Suomija).

Apytikslė plieninių radiatorių kaina priklauso nuo jų tipo ir modelio. Pigiausius tipus galima įsigyti už 1000 rublių, o brangiausių kaina siekia 5000–6000 rublių.

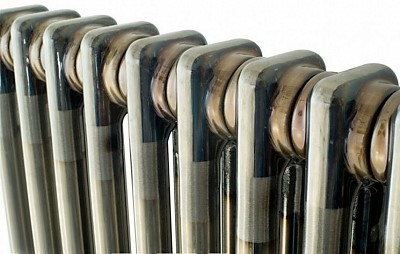

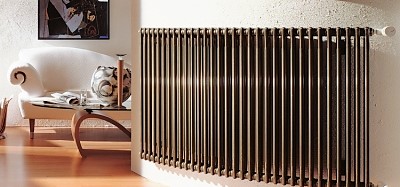

Vamzdinės plieninės baterijos

Šio tipo radiatoriai, pavyzdžiui, vamzdinės plieninės baterijos, yra produktas aukščiausios klasės, kuris atitinka daugumą šiuolaikinių reikalavimų. Pirmasis toks įrenginys buvo sukurtas 1930 m., po to jis nuolat tobulėjo.

Galima pagaminti plieninius vamzdinius radiatorius įvairiomis formomisVisi juose naudojami vamzdžiai viršuje ir apačioje sujungti specialiais kolektoriais. Tai užtikrina efektyvų aušinimo skysčio transportavimą sistemoje.

Šilumos perdavimo lygis tiesiogiai priklauso nuo įrenginio dydžio, taip pat nuo jame esančių vamzdžių skaičiaus.

Skirtumas tarp vamzdinių radiatorių yra tas, kad šiuo metu suvirinimui jų elementai naudojamas specialus lazerisTai sukuria lygią ir beveik nematomą siūlę.

Privalumai ir trūkumai

Pagrindinis privalumai Plieniniai vamzdiniai radiatoriai:

1. Atsparumas slėgio pokyčiams šildymo tinkle. Tai pasiekiama dėl vamzdinės konstrukcijos.
2. Ant radiatorių paviršiaus nėra didelio dulkių kaupimosi.
3. Patraukli išvaizda pasiekiama dėl supaprastintų lygių vamzdžių.
4. Didelis įvairių formų pasirinkimas.
5. Aukštos kokybės suvirinti akumuliatorių sujungimai.

Nepaisant visų privalumų, plieniniai vamzdiniai radiatoriai taip pat turi trūkumai:

1. Ne itin didelė šilumos išeiga, palyginti su kitų tipų baterijomis.
2. Jautrumas korozijai tais atvejais, kai aušinimo skystis iš sistemos išleidžiamas vasarą.
3. Didelė kaina.

Nepaisant to, kad vamzdinių radiatorių kaina yra didelė, ji greitai atsiperka dėka ilgas tarnavimo laikas.

Charakteristikos

Vamzdinių plieninių radiatorių populiarumas yra dėl jų savybių:

• dirbantis slėgis vamzdžiai siekia 10 atmosferų;
• storis plieninių vamzdžių sienelės atitinka 1,5 milimetro;
• aukštis vienetai gali būti diapazone nuo 30 centimetrų iki 3 metrų;
• maksimalus gylis pasiekia 22,5 centimetro;
• vamzdžių skaičius gali skirtis vienoje eilutėje nuo 1 iki 6 vienetų.

Gamintojai

Pagrindiniams vidaus ir užsienio Šios įmonės laikomos vamzdinių plieninių modelių gamintojais:

• Purmo (Suomija);
• Karališkasis (Italija);
• Arbonija (Vokietija);
• Zehnder (Vokietija);
• Termika (Lenkija).

Pigiausius vamzdinius radiatorius galima įsigyti po 1000 rublių, o brangiausios dizainerių baterijos gali pasiekti 10 000–20 000 rublių už bloką.

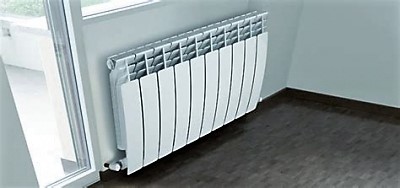

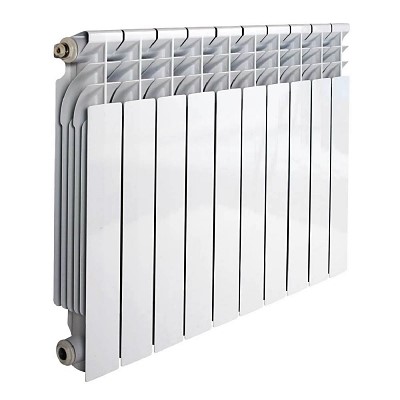

Kokie yra aliuminio radiatorių tipai

Aštuntajame dešimtmetyje praėjusį šimtmetį Italijoje Pasirodė pirmieji šildymo prietaisai, pagaminti iš aliuminio. Per trumpą laiką jie įgijo didelį populiarumą visame pasaulyje. Tam įtakos turėjo jų gana geros techninės savybės.

Egzistuoja du pagrindiniai tipai aliuminio radiatoriai: lieti ir ekstruduoti.

Pirmasis iš jų Jie yra vientisa konstrukcija, sukurta pilant išlydytą metalą į formas esant aukštam slėgiui.

Kalbant apie antroji veislė Baterijų profilis suformuojamas presavimo metu, po kurio jis supjaustomas į atskiras dalis. Tada elementai sujungiami poromis, kad susidarytų sekcija. Siekiant užtikrinti reikiamą sandarumo lygį, naudojamos atitinkamos sandarinimo medžiagos.

Aliuminio baterijų išvaizda labai patraukluJis tinka daugumai interjero stilių.

Privalumai ir trūkumai

Aliuminio radiatoriai išsiskiria dideliu skaičiumi privalumai:

1. Aukštas šilumos perdavimo lygis.
2. Mažas sistemos svoris.
3. Įperkama kaina, palyginti su variniais arba ketaus prietaisais.
4. Temperatūros reguliavimo ir šiluminių vožtuvų įrengimo galimybė.
5. Graži išvaizda, tinka daugumai interjero stilių.
6. Reikšmingas stiprumas.

Kita trūkumai:

1. Silpnas baterijų atsparumas korozijai. Norint jį padidinti, būtina naudoti žemo pH lygio vandenį.
2. Sistemos vėdinimas (tai palengvina cheminės reakcijos).
3. Silpnų vietų buvimas sriegių jungimo srityse.

Nepaisant trūkumų, aliuminio radiatoriai turi didelė paklausa.

Charakteristikos

Pagrindinės aliuminio radiatorių techninės charakteristikos:

• atstumas tarp ašių sudaro nuo 350 iki 500 milimetrų;
• dirbantis slėgis daugumoje modelių jis yra diapazone nuo 6 iki 16 atmosferų (yra rūšių, kuriose šis rodiklis siekia 24 atmosferos);
• aukštis baterijos gali skirtis nuo 38 iki 59 centimetrų;
• plotis ribotas įrenginių skaičius 80 centimetrų;
• galia dažniausiai randama viduje nuo 82 iki 212 W;
• aušinimo skystis gali įšilti iki 110 laipsnių Celsijaus.

Aukščiau pateiktos savybės leidžia naudoti aliuminio radiatorius per 10–20 metų be jokių problemų su jais.

Gamintojai

Pagrindiniai aliuminio radiatorių gamintojai yra šie prekių ženklai:

• Karališkasis (Italija);
• Tesenas (Kinija);
• Pasaulinis (Italija);
• Rifaras (Rusija);
• Ferroli (Italija, Lenkija).

Pigiausius aliuminio radiatorius galima įsigyti Rusijoje. už 600 rublių. Vidutinė kainų kategorija yra nuo 2000 iki 5000 rublių. Brangiausi prietaisai kainuoja iki 9000 rublių.

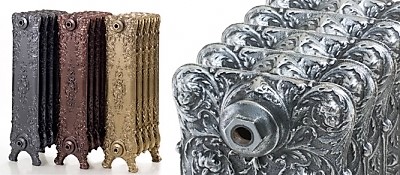

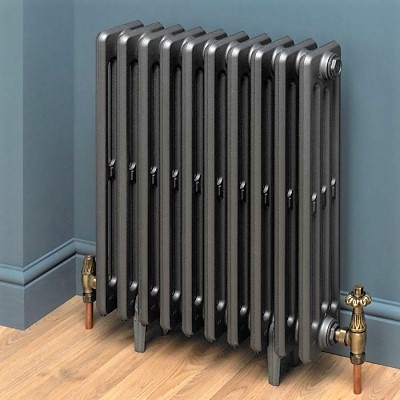

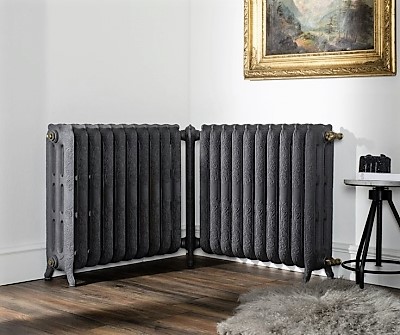

Ketaus šildymo prietaisų tipai

Šio tipo radiatoriai yra klasikinisNepaisant to, kad daugelis žmonių šiuo metu šiuos įrenginius laiko... pasenęs, jie vis dar plačiai paplitę. Tačiau Vakarų šalyse jų nebeįmanoma sutikti.

Pagrindinis ketaus radiatorių bruožas yra jų nepatraukli išvaizdaTai susiję su dideliais dydžiais, jungčių buvimu ir negalėjimu jų naudoti šiuo metu populiariuose dizaino sprendimuose.

Ketaus radiatorius galima paslėpti už specialūs metaliniai ekranaiTačiau tai, savo ruožtu, žymiai pablogina patalpų šildymo greitį.

Šiuolaikiniai ketaus radiatoriai yra pagaminti iš aukštesnės kokybės, tačiau jų išvaizda negali būti lyginama su kitų tipų radiatoriais.

Privalumai ir trūkumai

Pagrindinis privalumai ketaus radiatoriai:

1. Didelis atsparumas korozijai. Štai kodėl prietaisai gali būti naudojami daugiau nei pusę amžiaus.
2. Optimalus kainos ir kokybės santykis.
3. Galimybė naudoti baterijas sistemose, kuriose naudojamas nelabai švarus aušinimo skystis.

Pagrindinis trūkumai ketaus radiatoriai:

1. Maža šilumos išeiga (ne daugiau kaip 20 procentų).
2. Poreikis naudoti didelius vamzdžius, kuriuos sunku paslėpti sienoje.
3. Nesugebėjimas greitai įkaisti.

Charakteristikos

Ketaus baterijų charakteristikos:

• galia 110 W;
• slėgis nuo 9 iki 12 atmosferų;
• (sekcijos) svoris dažnai siekia 8–9 kilogramai;
• aukštis nuo 370 iki 570 milimetrų;
• plotis dažniausiai randama viduje nuo 60 iki 90 centimetrų (yra ir kitų retesnių modelių).

Gamintojai

Pagrindiniai ketaus radiatorių gamintojai yra šios įmonės:

• Konneris (Rusija);
• Guratec (Vokietija);
• Roca (Ispanija);
• Demiras Dokumas (Turkija).

Šiuo metu pigiausius ketaus radiatorius galima įsigyti už 600 rublių. Jie neišsiskiria dizainerio išvaizda. Baterijos, kurios labiau primena meno kūrinius, gali kainuoti iki 2000–3000 rublių.

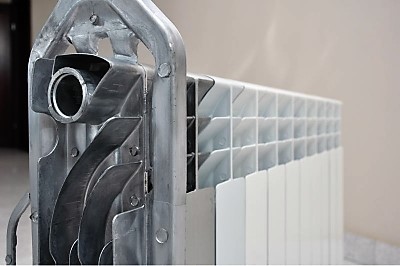

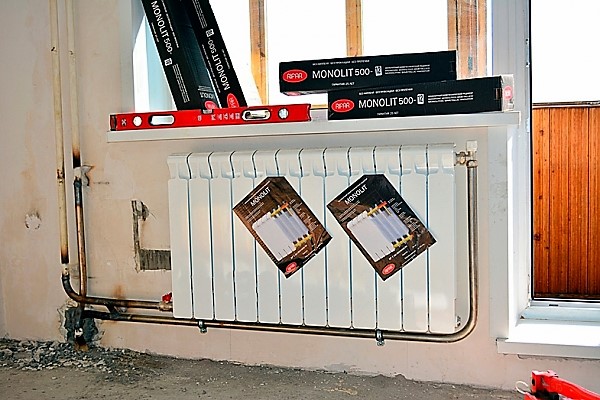

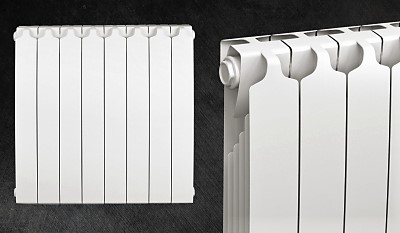

Bimetaliniai radiatoriai

Įvairūs eksperimentai kuriant aukščiausios kokybės radiatorius lėmė baterijų gamybą iš dviejų rūšių metalųTai galiausiai leido išnaudoti abiejų medžiagų privalumus.

Dėl to tokie įrenginiai įgijo didelį populiarumą, nes jų charakteristikos yra žymiai geresnės yra skirtingi į gerąją pusę iš alternatyvių šildymo šaltinių.

Pagrindinis bimetalinio tipo skirtumas specialūs megztiniai yra prieinamiGamintojai dažnai naudoja kaip pagrindines medžiagas plienas ir aliuminis.

Mažiau korozijai jautri akumuliatoriaus dalis liečiasi su aušinimo skysčiu, o tie elementai, kurie geriau perduoda šilumą į patalpas, liečiasi su oru.

Bimetalinių radiatorių vidinėje dalyje paprastai yra vamzdeliai, kurie išorėje yra sujungti su plokščiomis plokštėmis, kurios veikia kaip savotiškas apsauginis ekranas. Tokie įtaisai savo išvaizda yra modernūs. tinka daugumai interjero tipų.

Privalumai ir trūkumai

Bimetalinių radiatorių populiarumas priklauso nuo daugelio jų teigiamų savybių. Pagrindinis privalumai:

1. Ilgas tarnavimo laikas - nuo 20 iki 50 metų amžiaus.
2. Didelis stiprumas ir atsparumas gana stipriems hidrauliniams smūgiams.
3. Didelis šilumos perdavimo greitis, kuris gali siekti iki 200 W.
4. Atsparumas korozijai. Tai taikoma net ir tais atvejais, kai naudojamas žemos kokybės šilumos nešiklis.
5. Graži išvaizda, leidžianti juos naudoti net ir moderniuose kambariuose.

Kalbant apie trūkumai, tada jie yra bimetaliniuose radiatoriuose nelabai daug:

1. Santykinai didelė kaina, kuri kelis kartus viršija kitų baterijų kainą.
2. Kai kurie modeliai gali būti jautrūs rūdims (tačiau tai veikiau išimtis iš bendrosios taisyklės).

Taigi, daugybė teigiamų bimetalinių radiatorių naudojimo savybių leido šiems prietaisams kai kurie populiariausi paskutinį kartą.

Charakteristikos

Pagrindinės bimetalinių radiatorių techninės charakteristikos:

• šilumos perdavimo lygis yra ribose nuo 170 iki 190 W;
• stiprybė pasiekia 20–25 atmosferos (kai kurie prietaisai gali atlaikyti kelis kartus didesnius rodmenis);
• aukštis baterijos yra 415–575 milimetrai;
• plotis - nuo 80 iki 100 milimetrų;
• svoris neviršija 2 kilogramai;
• aušinimo skysčio temperatūra pasiekia 135 laipsnių Celsijaus.

Aukščiau išvardytos bimetalinių radiatorių charakteristikos yra pagrindinės. Be jų, yra ir daug kitų rodiklių, priklausomai nuo konkretaus modelio.

Gamintojai

Pagrindiniai bimetalinių radiatorių prekių ženklai:

• Pasaulinis (Italija);
• Rifaras (Rusija);
• Radiatoriai (Italija);
• Oazė (Vokietija).

Bimetalinių baterijų kaina tiesiogiai priklauso nuo gamintojo. Kai kuriuos radiatorius galima įsigyti už 1000–2000 rublių, o kitiems reikia didesnio finansavimo – nuo 6000 iki 12000 rublių.

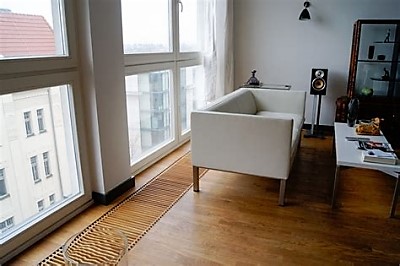

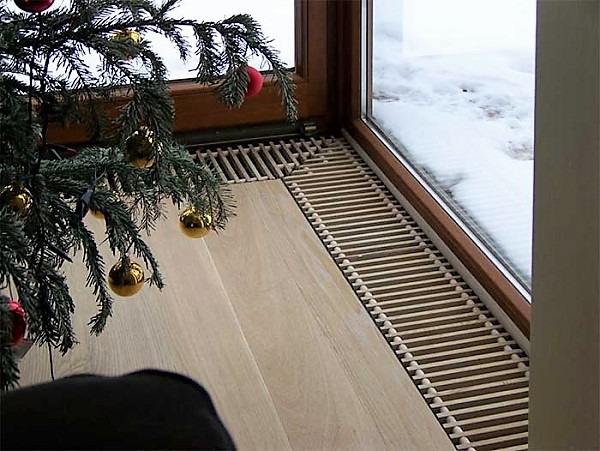

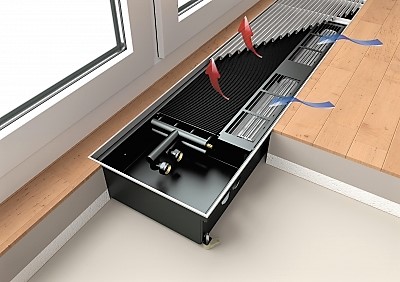

Neįprastas variantas: grindų konvektoriai

Kad išvengtų įprastų baterijų įrengimo po langais, daugelis žmonių renkasi jas montuoti savo butuose ir namuose. šildomos grindysŠiuo tikslu naudojami grindų konvektoriai, kurie išleidžia šiltą orą per viršutinės grindų dangos angas.

Grindų konvektoriai yra vamzdžiai iš vario ir aliuminioPer juos teka vanduo, kuris yra aušinimo skystis.

Šilumokaitis gali turėti bet kurį tiek apvalios, tiek kvadratinės sekcijosLygiagrečiai su šiuo elementu yra pritvirtinti atitinkamos plokštėsJie gali būti pagaminti naudojant aliuminis, cinkas arba plienasTai padidina šildymo plotą.

Konvektoriai, montuojamas ant grindų, gali būti kampinė arba radialinė formaTačiau tuo pačiu metu pirkėjas gali užsisakyti įvairių tipų šių įrenginių, priklausomai nuo jo kambario dydžio.

Privalumai ir trūkumai

Pagrindinis Privalumai Grindų konvektoriai:

1. Galimybė atlaisvinti erdvę po langais.
2. Greitas oro šildymas.
3. Taupomi energijos ištekliai, nes nereikia didelio kiekio aušinimo skysčio.
4. Galimybė įrengti kambariuose su panoraminiais langais.
5. Lengva konstrukcija.
6. Saugumas žmonėms, nes grilio temperatūra nepakyla aukščiau 40 laipsnių Celsijaus.

Grindų konvektoriai turi šiuos parametrus: trūkumai:

1. Įrengimo sudėtingumas.
2. Poreikis nuolat stebėti švarą.
3. Negalima naudoti patalpose su labai aukštomis lubomis.

Charakteristikos

Grindų konvektorių techninės charakteristikos:

• ilgis gali skirtis nuo 800 iki 3300 milimetrų;
• plotis yra ribose nuo 220 iki 380 milimetrų;
• aukštis sudaro nuo 50 iki 250 milimetrų;
• vidutinis darbo slėgis neviršija 10–15 atmosferų;
• šilumos perdavimas prietaisas yra reikšmingas – nuo 200 iki 14000 W;
• aušinimo skysčio temperatūra yra ribose nuo 105 iki 130 laipsnių Celsijaus.

Aukščiau paminėtos įrenginio savybės leido jam lengvai šildyti dideles patalpas.

Gamintojai

Pagrindinės grindų konvektorius gaminančios įmonės yra tokie gerai žinomi prekių ženklai kaip:

• Veranas (Lenkija);
• Polvax (Ukraina);
• Mohlenhoffas (Vokietija);
• Jaga (Belgija).

Dauguma grindinių konvektorių yra gana brangūs. Jų mažiausia kaina prasideda nuo 20 tūkstančių rublių. Brangiausi įrenginiai yra - daugiau nei 50 tūkstančių rublių.

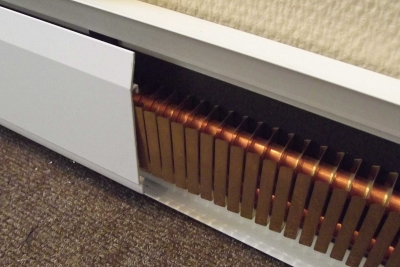

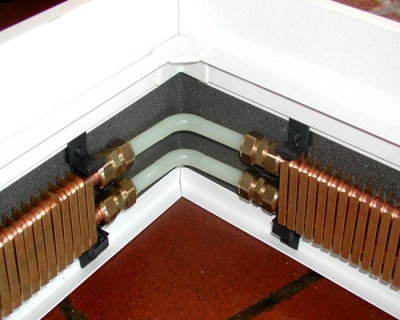

Grindjuosčių konvektoriai šildymui

Grindjuostės tipo konvektoriai tapo nauja patalpų šildymo technologija. Jie beveik nesiskiria nuo grindų įrenginių, išskyrus jo įrengimo būdą.

Įrenginiai gali būti bet kokie termomechaninisir termoelektrinis.

Grindjuostės konvektoriaus radiatoriaus bloką sudaro aliuminio vamzdžiai, kurių bendrieji matmenys maži. Jie sujungti vienas su kitu naudojant plastikiniai vamzdžiai.

Prietaiso išorėje pritvirtinti specialūs tvirtinimo elementai. vertikalios skersinės, pagamintos iš aliuminio arba žalvarioTai leidžia efektyviau perduoti šilumą į kambarį.

Konvektorių montavimas atliekamas palei sienos perimetrą žemiausioje vietoje — kur yra grindjuostės.

Privalumai ir trūkumai

Pagrindinis privalumai Grindjuosčių konvektorių naudojimas:

1. Nėra konvekcijos efekto.
2. Vienodas šilumos paskirstymas.
3. Po lubomis nesikaupia šiluma.
4. Greitas montavimas.
5. Taupomi ištekliai dėl to, kad nereikia labai šildyti aušinimo skysčio.
6. Specialių termostatų prieinamumas.
7. Greito remonto galimybė.

Esminis trūkumai Grindjuostės radiatoriai:

1. Didelės įrangos ir jos įrengimo kainos.
2. Apribojimas maksimalus ilgis viena grandinė 15 metrų.
3. Neįmanoma montuoti dekoratyvinių apdailos elementų.
4. Neįmanoma paskirstyti didelio kiekio baldų aplink kambario perimetrą.

Šiuo metu grindjuostės konvektoriai nėra labai dažni.

Charakteristikos

Pagrindinės grindjuosčių konvektorių techninės ir eksploatacinės charakteristikos:

• aušinimo skysčio šildymas iki 85 laipsnių Celsijaus;
• aukštis - 160 milimetrų;
• ilgis - 1500 milimetrų;
• gylis ribotas 40 milimetrų;
• galia - nuo 180 iki 270 W;
• masė neviršija 4 kilogramai.

Charakteristikos tiesiogiai priklauso nuo naudojamo įrenginio modelio ir tipo.

Gamintojai

Populiarūs grindjuosčių konvektorių gamintojai yra šios įmonės:

• Thermia (Ukraina);
• Karera (Italija);
• TherModule (Italija);

Pigiausius konvektorių grindjuosčių įrenginius galima įsigyti už 1500–2000 rublių. Brangūs įrenginiai gali kainuoti nuo 15 iki 20 tūkstančių rublių.

Įdiegtų baterijų nuotrauka

1 nuotrauka. Rusijos bendrovės „Rifar“ bimetaliniai radiatoriai „Monolith“, sumontuoti ant sienos po langu.

2 nuotrauka. Plieniniai šildymo radiatoriai „DeLonghi Radel“ su apatiniu prijungimu prie šildymo sistemos.

3 nuotrauka. Panoraminių langų perimetre grindyse sumontuoti konvektoriai padeda išlaikyti namą šiltą.

Naudingas vaizdo įrašas

Vaizdo įraše pasakojama apie šildymo radiatorių pasirinkimo taisykles: kas yra darbinis slėgis, kaip apskaičiuoti šilumos išeigą ir kokia kaina yra tikrai pelninga.

Išvada. Kaip išsirinkti šildymo įrenginį?

Šiuo metu yra didžiulis kiekis įvairių radiatorių ir konvektorių gamintojų. Tai taikoma abiem Rusijos įmonėsir užsienio prekių ženklai.

Jie visi skiriasi savo gaminių tipais, techninėmis savybėmis ir kitais privalumais. jo privalumai ir trūkumaiŠtai kodėl prieš perkant bet kokią bateriją patalpų šildymo sistemai įrengti, reikia išanalizuokite visas rinkoje esančias galimybes.
