Kvaliteetse kütte tagamine: küttesüsteemide rõhukatsete standardid

Küttesüsteemi pikaajaline töö on võimalik tänu õigeaegsed kontrollid ja seadistustöödViimaseid nimetatakse rõhutestimiseks.

See hõlmab kolme globaalset testi, mis viiakse läbi kindlas järjekorras. kütteteenuse pakkuja osalusel või tema heakskiitu.

See ei kehti eramajade kohta, millel on üks omanik.

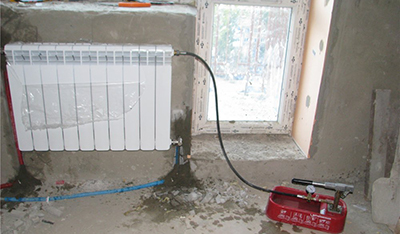

Küttesüsteemi akude rõhutestimine pumbaga vastavalt SNiP-le: mis see on

Süsteemi testimine on vajalik torustiku tugevuse, täitetiheduse, kõrge efektiivsuse säilitamine.

Standardid on reguleeritud SNiP 41-01-2003, 3.05.01–85, samuti soojusseadmete tehnilise käitamise eeskirjad number 115Üldpõhimõtted on samad, mõned tähendused on erinevad.

Ehitusnormide ja -määruste kohaselt viiakse protsess läbi, luues rõhu, mis on poolteist korda suurem kui töörõhk, ja mitte vähem kui 0,6 atm.

Teine dokument näitab muid väärtusi: 1,25 standardrõhk, minimaalselt 0,2 atm. Viimane on soodsam, seega tehakse katseid tavaliselt selle järgi.

Esmalt uurige välja töörõhk. Majades kuni 3 korrust see ei ületa 2 atm, viiekorruselistes hoonetes on see vahemikus 3–6, suurtes - 7–10Kui vedelikku on liiga palju, rakendub tühjendusventiil, kui on paigaldatud automaatne juhtimine. Vastasel juhul tehakse seda käsitsi.

Mõju test

Toime efekti katserõhu väärtus valitakse alati minimaalse ja maksimaalse väärtuse vahelisest vahemikust:

• Esimene on töötavast 20–30% suurem.
• Teise valivad teenusepakkuja ettevõtte insenerid.

Arendamiseks võetakse seadme passis esitatud andmed.

Ja nad võtavad arvesse ka Kõigi vooluringi elementide omadused: boiler, torustikud, radiaatorid ja isegi ventiilid.

Süsteemi maksimaalne rõhuväärtus kaitseb torustikku liigse rõhu eest, mis kahjustab komponente.

Hüdrauliline

Mõeldud süsteemi komponentide tugevuse testimiseks ning katlakivi ja rooste osaliseks eemaldamiseks.

Protsess näeb välja selline:

1. Ahel on täidetud vedelikuga, mille temperatuur on ~5 °C.
2. Rõhku suurendatakse pooleteise töötunnini. Viimane sõltub maja suurusest.
3. Indikaatorit hoitakse umbes 10 minutit. Kui see kokku ei kuku, töötab süsteem normaalselt.

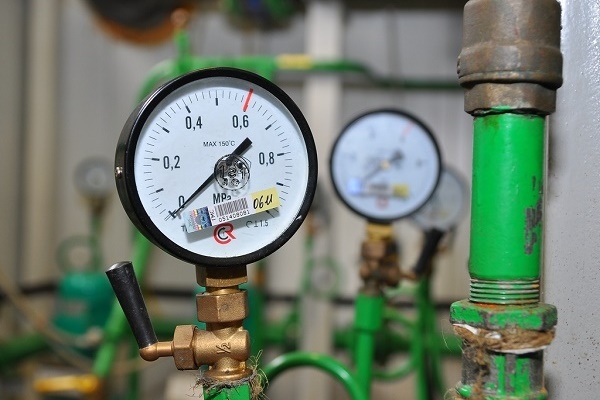

Foto 1. Manomeeter koos rõhunäitudega. Kui see püsib mitu minutit ühel tasemel, siis süsteemis probleeme pole.

Kui väärtus on langenud üle 0,1 atm, alustage süsteemi tõrkeotsingut.

Pneumaatiline

Mõeldud testimiseks vee täitmise tihedus ja tihedus süsteemi torustik. Manomeetrite abil on võimalik võrke külmal aastaajal mõõta.

See osa süsteemi rõhu testimisest tehakse õhu juhtimisega läbi torujuhtme. Esimesel käivitamisel kasutage ülerõhku 0,15 atm. Kui leitakse mingeid vigu, siis need kõrvaldatakse. Teises testis ülehinnangut vähendatakse kuni 0,1 atm. Pumpamiseks kasutatakse kompressorit.

Olles vajaliku taseme seadnud, ootavad nad 5–7 minutit, siis viivad nad läbi uuringu. Selle aja jooksul võib indikaator langeda mitte rohkem kui 0,1 atmVastasel juhul alustatakse testi uuesti. Kui probleeme ei teki, lubatakse süsteemil töötada.

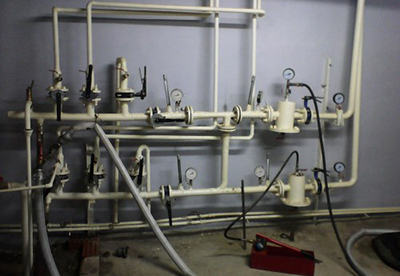

Foto 2. Pneumaatiliseks testimiseks mõeldud manomeetrid. See seisneb süsteemi tihedusastme kindlakstegemises.

SNiP näeb ette pneumaatilise katse, kui hüdrauliline katse pole võimalik. Seda tehakse ka radiaatorite kvaliteedikontrolliks pärast kokkupanekut. Seade täidetakse õhuga, suletakse ja kastetakse vette. Kui lekkeid ei tuvastata, loetakse aku kasutuskõlblikuks.

Seda protseduuri tehakse tavaliselt suvel või hiliskevadel.

Termiline

Need on loodud torude kontrollimiseks, et kuumutatud vesi jaotuks ühtlaselt süsteemi torustikus. Neid tehakse siis, kui välistemperatuur on üle nulli, katla lähedal - mitte alla 60 °C.

Kui protsessi on vaja läbi viia talvel, siis kohe pärast kütteseadme sisselülitamist.

SNiP andmetel viiakse testimine läbi süsteemi vedeliku keskmisel temperatuuril 50 °C juures vähemalt 7 tundi järjest. Selle aja jooksul kontrollitakse kõiki kütteseadmeid.

Lõppkokkuvõttes on pidevas veevarustuses süsteemi torude kaudu. Spetsialistid käivad kortermajas ringi ja mõõdavad radiaatorite kütmist mitmes kohas.

Kortermajas tööde teostamise kord

Hüdraulilisi katseid tehakse mitme rõhuindikaatori all. Näiteks saab sisendseadet indikaatoriga testida. 16 atmja ITP soojusvarustus on kümmeSee kehtib kõigi hoonete kohta. Numbrid muutuvad. olenevalt köetavast piirkonnast.

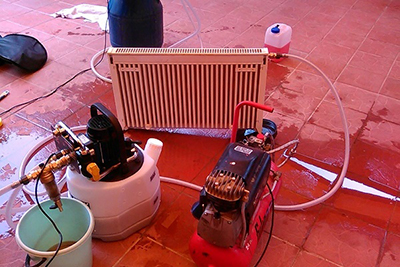

Torustiku loputamine

Esiteks täidetakse vooluring loputusvedelikuga. Kui töötav aine on külmakindel, tehakse esialgne rõhukatse veega ja teine ​​lahusega.

Anorgaanilistel ainetel põhinevad soojuskandjad on vedelamad, seetõttu kehtestatakse neile nõuded madalamad nõudedSellistes olukordades väiksemate lekete avastamisel piisab ühenduste pingutamisest.

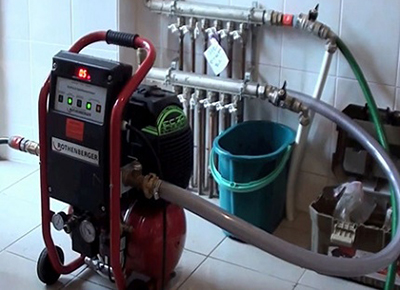

Kui kütteperioodil töötamiseks tehakse ettevalmistusi, tühjendatakse kõigepealt vana jahutusvedelik. Torustik täidetakse puhta veega ja alustatakse hüdraulilise rõhukatsega. Protsess viiakse läbi altpoolt, läbi katla või tühjenduskraani. Viimasel juhul kompressori abil. Samal ajal eemaldatakse kogu süsteemis olev gaas Mayevsky kraani kaudu.

Suurenenud rõhk

Järgmisena suurendatakse rõhku testtasemeni. Näiteid võrreldakse manomeetritega, mis asuvad võrdsete vahedega kogu torude pikkuses.

Lisaks sellele teostatakse komponentide, agregaatide, ühenduste, pumba jms visuaalne kontroll. See aitab tuvastada lekked, praod ja muud probleemid.

Need tuleb lahendada osade tihendamise või väljavahetamisega. Kui leitakse kondensatsiooni, on vaja kuivatamine.

Vead parandatakse ükshaaval, et neid ühte patta ei pandaks. Kohustuslik kontroll Kõik vooluringi komponendid alluvad.

Süsteemi erinevad testid viiakse läbi eespool kirjeldatud järjekorras:

1. Hüdrauliline elementide tugevuse testimiseks, õhust, katlakivist ja roostest puhastamiseks.
2. Pneumaatiline süsteemi täitmise ja ühenduste tiheduse jälgimiseks.
3. Termilised torujuhtmete ja radiaatorite sektsioonide ühtlase kuumutamise tagamiseks.

Iga negatiivne tulemus tähendab edasist remont on vajalik süsteemid. Selle keerukus ja maksumus sõltuvad süsteemi seisukorrast ja seadmete väljavahetamise vajadusest. Seejärel järgneb korduv rõhukatse, mille tulemuseks on töö lõpetamise akt. Selle vorm on täpsustatud ehitusnormides ja -määrustes ning Täitmine sõltub töö tulemustest.

Kasulik video

Video, milles tehnik näitab, kuidas iseseisvalt küttesüsteemi rõhutesti teha.

Hind

Küttesüsteemi iserõhk on keeruline protsess, mis nõuab teatud oskusi. Tööks peaksite kutsuma ettevõtte, mis on spetsialiseerunud sellistele teenustele või Võtke ühendust haldusfirmaga.

Tarnija iga-aastane ülevaatus on tasuta. Eraettevõtte tellimuse hind sõltub ruumide tüübist ja suurusest. Ligikaudne maksumus krimpsutamine:

• Mitmekorruselise hoone üks püstik - 30 tuhat rubla.
• Konkreetne korter - 5 tuhat rubla.
• Eramaja - 15 tuhat rubla.

Need arvud võivad erineda sõltuvalt tööd teostavast ettevõttest, samuti ruumide mõõtmetest, torustiku kogupindalast ja süsteemi paigutatud seadmete arvust.
