Kuidas mitte sortimendi uurimisel segadusse sattuda: radiaatorite küttekraanide valimine
Enamikus korterites ja eramajades on kütteallikaks veekütteradiaator. Küttekulu on sel juhul kuni 80% kodu energiatarbimisest.
Süsteemi efektiivsuse suurendamiseks kasutatakse sulgeventiile, mis reguleerivad radiaatori kaudu kuuma vee voolu vastavalt kindlaksmääratud tingimustele.
Regulaatorite efektiivsus sõltub õigest valikust need tooted.
Sisu
Sulge- ja juhtventiilide paigaldamise eesmärgid ja ülesanded
Lihtsamas küttesüsteemis saate ilma igasuguste kraanideta hakkama.
Kuid küttepatareide paigaldamise ja hooldamise mugavuse nõuded paistavad silma neli peamist kasutusjuhtu need tooted.
Kütteradiaatorite hooldus
Toite- ja tagasivoolutorudele paigaldatud põhilised kuulventiilid aitavad lekke kõrvaldada või kütteseadet vahetada ilma jahutusvedelikku süsteemist tühjendamata. Seadme tööasend - avatud või suletud, avatud asendis on kuuma vee tarbimine maksimaalne, suletud asendis see puudub.

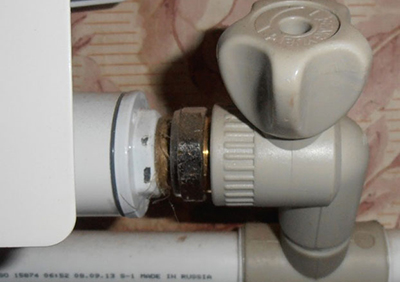

Jahutusvedeliku voolu käsitsi juhtimine
Radiaatori vedeliku hulga sujuv reguleerimine aitab koonusekraan. Koonusekujuline vars oma disainis annab kasutajale võimaluse mugavat mikrokliimat ligikaudselt reguleerida. Äärmuslikes asendites ventiil blokeerib või avab veevoolu täielikult.
Õhu eemaldamine süsteemist
Radiaatorite ülemises osas vee sisselülitamisel tekkiv õhulukk ei võimalda kütteseadme tööpinda täielikult ära kasutada.
Spetsiaalne seade aitab seda õhku eemaldada. Majevski kraana.
Töökorras on selle klapp alati suletud, avaneb ainult süsteemi seadistamisel.
Automaatne voolu reguleerimine
Mikrokliima täpne reguleerimine on võimalik Termostaatpeaga reguleerventiil. Oma koostises olev vedel või gaasiline lõõts reageerib ümbritseva õhu temperatuuri muutustele ja kontrollib automaatselt jahutusvedeliku voolu.
Tehnilised parameetrid
Ehitustüüpide juurde Nende hulka kuuluvad kuulventiilid, koonusventiilid, termostaatventiilid ja Mayevsky ventiilid.
Pall
Kujunduse aluseks on liikuv ese sfääriline katik — puuritud auguga pall, millest vesi läbi pääseb. Pall on ühendatud käepidemega, mis paneb selle pöörlema. Kraani korpus on valmistatud terasest, pronksist ja messingist, samuti polüpropüleenist.
Foto 1. Täisavaga kuulventiil polüpropüleenist korpusega, sobib samast materjalist torudele.
Kuulventiilid jagunevad täisava ja standardava. Täisavaga torusid kasutatakse kõige laialdasemalt küttesüsteemides. Toru läbimõõdu kitsenemise puudumise tõttu võimaldavad need radiaatorite soojusvõimsust maksimaalselt ära kasutada.
Kuulkraani valimise lihtne algoritm: kui süsteemi torujuhtme materjal on polüpropüleen, siis oleks optimaalne lahendus polüpropüleenist seadme paigaldamine. Muudel juhtudel on vaja paigaldada metallkorpusega seadmed. Soovitatav on osta tooteid tuntud tootjad.
Tähelepanu! Kuulkraani saab avada ainult pooleldi, kuid seda ei saa selles režiimis kasutada - see on liiga osade kulumine suureneb.
Kooniline
Koonusventiilil on juhtventiilil kuju kärbitud koonusKui käepidet pööratakse, siis koonus liigub mööda niiti, sujuvalt reguleerides valendiku ristlõiget. Kõige levinumad on messingist ja pronksist korpused, polüpropüleenist mudelid on alles populaarsust kogumas.

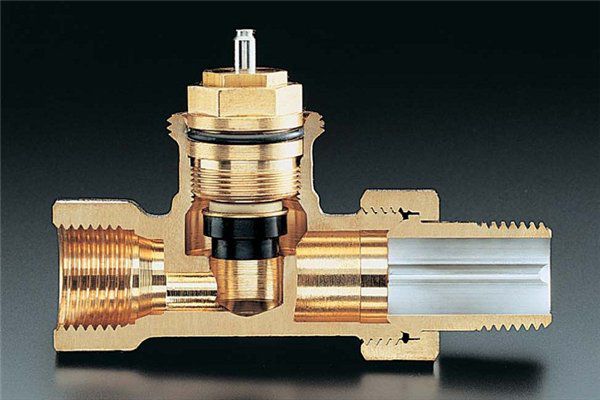

Foto 2. Messingist ja pronksist valmistatud koonusekujuline kraan sektsioonis reguleerib temperatuuri ainult ligikaudselt.
Koonusventiili konstruktsioon vähendab oluliselt torujuhtme sisediameetrit; sellise lisatakistusega süsteemis tuleb jahutusvedeliku parameetreid rangelt järgida. Lisaks on vaja läbi viia kraani regulaarne puhastamine, sageli torustikust eemaldamise teel.
Koonusventiil aitab teil toatemperatuuri vaid ligikaudselt seadistada.
Koonusventiilid valitakse samamoodi nagu kuulventiilid: torujuhtme materjali põhjal. Usaldusväärsus Metalltugevdus on kõrgem kui plastik, kuid viimane on mõnevõrra odavam.
Kraana "Maevsky"
Seda tüüpi õhutusseade on metallist nõela tüüpi sulgeventiil. Ventiili varre liigutamiseks keeratakse ruudukujulist kruvi kruvikeeraja või spetsiaalse võtmega. Õhuga kaasasolev vesi tuleb koguda anumasse.

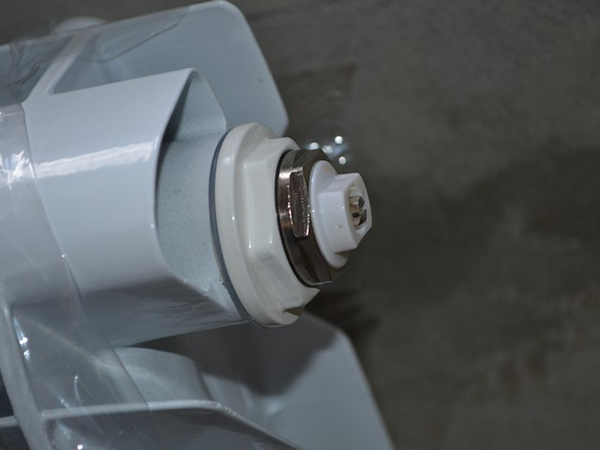

Foto 3. Mayevsky kraan kütteradiaatoril, keerab kruvi kruvikeeraja või spetsiaalse võtmega keerates.
Kui radiaatoril pole tehases Mayevsky kraani, siis ostmisel pöörake sellele tähelepanu ühenduse suurus - see peab vastama torujuhtme suurusele.
Tähtis! Kraani läbilaskevõime on väga väike, ärge kasutage seda näiteks suure õhukoguse eemaldamiseks, hüdraulilisest akumulaatorist.

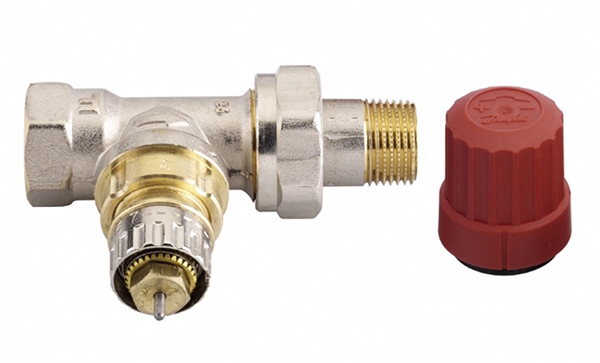

Termoreguleeriv
Kõige keerulisem disain Sellel on termostaatpeaga torujuhtmeventiil. Tõukurvarda juhib spetsiaalne vedeliku või gaasiga täidetud anum (lõõts). Kasutades ära vedeliku mahu muutumise omadusi temperatuuri tõustes, reguleerib lõõts töökoonusele mõjudes vedeliku voolu.
Lõõtsa algpositsiooni määrab kasutaja digitaalse kontrolleri abil või mehaanilist käepidet keerates. Komplekssetes automaatsetes juhtimissüsteemides määratakse varda asend spetsialiseeritud arvuti, mis töötleb infot väliste andurite abil ja juhib elektriajamit.

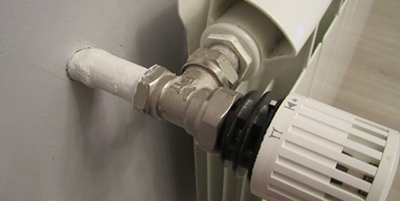

Foto 4. Termostaatventiil radiaatorile spetsiaalse gaasi või vedelikuga täidetud lõõtsaga.
Koduseks kasutamiseks mõeldud liitmike navigeerimiseks piisab märgistustele tähelepanu pööramisest:
- G-tähega tooteid kasutatakse ühetorusüsteemides;
- tähega N - kahetorus;
- veevoolu suund tööasendis on näidatud noolega kraani korpusel.
Viide! Radiaatori mõju vähendamiseks termostaadipeale on see paigutatud nurga alla 90 kraadi aku lennukile.
Üldised paigaldusreeglid
Küttesüsteem tsirkuleerib kuum vesi kõrge rõhu all! Torujuhtme elementidega töötamisel järgige ohutusnõudeid, võimalusel kaasake spetsialiseerunud organisatsioon.
Metalltorustiku kraanide paigaldamise reeglid on veidi erinevad erineda torutööde üldisest järjekorrast. Enne tootmise alustamist on vaja jahutusvedelik süsteemist tühjendada.
Kortermajades teostab seda protseduuri ainult teenindusorganisatsioon.
Mõelge kõigi elementide paigutusele, käepidemed peaksid kogu töökäigu pikkuses vabalt pöörlema, kraanid ise peaksid olema kergesti ligipääsetavad, Soovitav on hoolduseks nende ümber vaba ruumi korraldada.

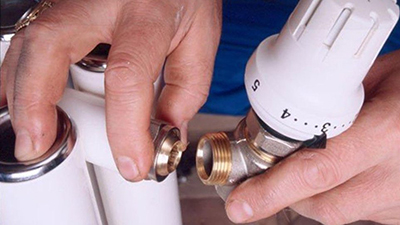

Kandke keermele hermeetik. Keerake kraan torujuhtmesse, paigaldage aku.
Tee seda kõrgsurvesüsteemi katse. Kortermajades teostab seda teenindusorganisatsioon. Kontrollige ühenduspunkte lekete suhtes, vajadusel pingutage keermestatud ühendusi.
Polüpropüleenist torude kasutamisel Sulgventiilide paigaldamine on parem usaldada spetsialistidele, kellel on vastavad keevitusriistad.
Tüüpilised paigutused
Sõltuvalt küttesüsteemi konstruktsioonist kasutatakse sulge- ja juhtventiilide standardseid asukohti.
Süsteemi tüübi määravad torujuhtme paigutuse välised omadused; eristatakse järgmist: ühe- ja kahetorusüsteemne küttesüsteem.
Nagu nimigi ütleb, toimub ühetorusüsteemis jahutusvedeliku tarnimine ja eemaldamine ühe toru kaudu. Seda skeemi leidub peamiselt keskküttesüsteemides nõukogudeaegsetes hoonetes, aga ka autonoomse küttega eramajades.
Kortermajades individuaalse katusekatlaruumiga Kasutatakse kahetorusüsteemiga küttesüsteemi, milles toite- ja tagasivoolutorud on eraldatud. See süsteem sobib ideaalselt termostaatiliste ventiilide paigaldamiseks, võimaldades nende võimekust maksimaalselt ära kasutada.

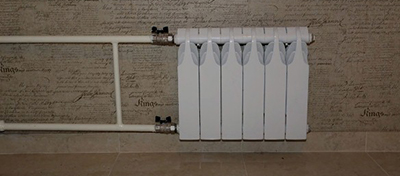

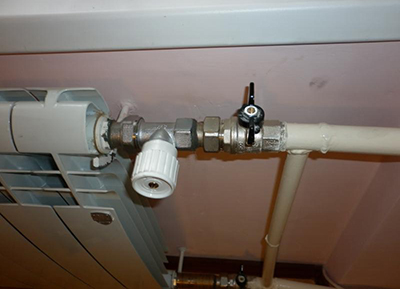

Ühe- ja kahetorusüsteemides liitmike ühendamine radiaatoriga toimub küljelt, kasutades radiaatori soojusvõimsust optimaalselt. Torustiku paigutuse konstruktsioonipiirangute tõttu on võimalikud ka muud ühendusviisid, mis vähendavad radiaatori efektiivsust.
Kütteseadmete disaini arenguga sai võimalikuks teostada kraanide ühendamine akuga altpoolt, kasutades spetsiaalset torukomplekti. Selle versiooni termostaatpea asub radiaatori ülemise sisselaskeava tasemel.
Ja sai ka arenduse diagonaalne ühendus juhtventiilid. Seda meetodit kasutatakse akude ühendamiseks suure hulga sektsioonidega, mis tagab ühtlase kuumutamise.
Kasulik video
Videoülevaade, milles spetsialist räägib sulgemis- ja juhtimistoodete eelistest ja puudustest.
Mugav soojus
Nagu igas inimtegevuse valdkonnas, täiustatakse radiaatorikraanide disaini pidevalt. Oma investeeringu maksimaalseks ärakasutamiseks piisab sellest, kui relvastage end teooriaga ja uurige seejärel hoolikalt valikut tootjate pakutavad liitmikud.
Need lihtsad komponendid annavad suurepärase tulemuse ja teie valik meeldib teile. tasakaalustatud kulu oodatava efektiivsusega ja kindel kasutusiga.
