Mis määrab kodukütte efektiivsuse? Milline küttesüsteem on parem: ühetoru- või kahetorusüsteem

Küttesüsteemi projekteerimisel tekib küsimus, kuidas radiaatoreid kõige paremini ühendada - ühe toruga skeemi või vastavalt kahetoruline?

Igal ühendusmeetodil on oma omadused, eelised ja puudused. Juhtmestiku skeemi õigeks valimiseks on vaja kindlaks määrata selle tõhusus teie kodus. Mis vahe on ühe- ja kahetorusüsteemidel? Ja milliseid kriteeriume valiku tegemiseks kasutatakse?

Üheahelaline küttesüsteem

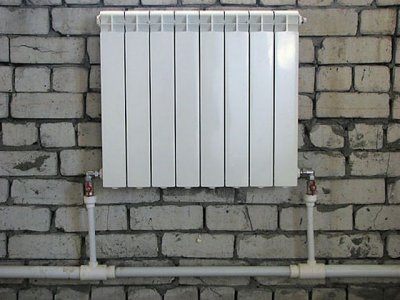

Ühetorusüsteem on radiaatorite ja katla ühendamiseks lihtsaim variant. Seda kasutatakse kütmiseks. väikesed ja keskmise suurusega ruumid.

Sellel on oluline eelis - see annab võime korraldada tööd elektrilisest tsirkulatsioonipumbast sõltumatult.

Ühetorusüsteemi juhtmestiku peamised eelised on lihtsus ja elektrienergiast sõltumatus. Kuidas see töötab?

Tööpõhimõte

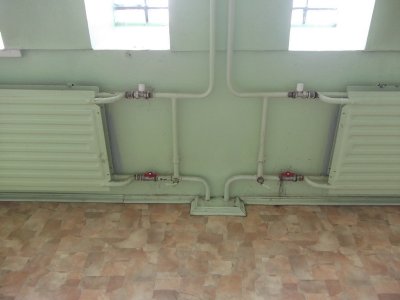

Ühetorusüsteemis toimib sama toru nii sooja veevarustuse kui ka külma vee tagasivoolutoruna. Peamine torujuhe ühendatakse järjestikku kõik radiaatorid. Igas neist kaotab vesi osa soojusest. Seetõttu on ühetorusüsteemis küttesüsteemi alguses kuumemad ja lõpus jahedamad radiaatorid.

Kokkulepe

Ühetorusüsteem sobib ideaalselt jahutusvedeliku liikumise korraldamiseks gravitatsiooni abilKui kütteseadmed on õigesti paigutatud, liigub vesi torudes iseseisvalt, ilma tsirkulatsioonipumba abita. Selleks on vaja korraldada katla ja jaotuskollektori vaheline oluline kõrguse erinevus.

Jahutusvedeliku soojendamiseks mõeldud katel asub nii madalale kui võimalik - ruumide esimesel korrusel või keldris.

Kollektor, mille kaudu kuumutatud vesi jaotub, asetatakse võimalikult kõrgele - ülemise korruse lae alla või pööningule. Kütteprotsessi ajal tõuseb vesi katlast kollektorisse.

Kuumutamisel see paisub, muutub kergemaks ja seetõttu - tõuseb ülespoole. Seejärel siseneb see jaotuskollektorist toitetorusse, seejärel radiaatoritesse ja naaseb küttekatlasse.

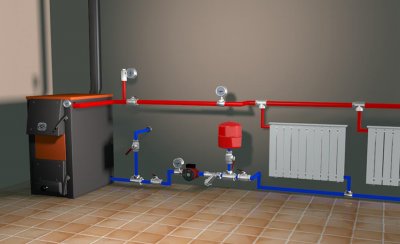

Lisaks katlale, jaotuskollektorile ja radiaatoritele peab vooluring sisaldama ka paisupaak. Vee paisumistegur sõltub kuumutamise hulgast; erineva kuumutamise korral paisub vesi erinevalt. Sellisel juhul tõrjutakse süsteemist välja teatud kogus jahutusvedelikku. Väljatõrjutud vee kogumiseks ja säilitamiseks kasutatakse tank.

Jahutusvedeliku peamine liikumapanev jõud on vee temperatuuri tõus. Mida kõrgem on jahutusvedeliku temperatuur, seda suurem on vee liikumiskiirus läbi torude. Raskusjõu voolukiirust mõjutavad ka torude läbimõõt, nurkade ja painde olemasolu neis, sulgemisseadmete tüüp ja arv. Sellises süsteemis ainult kuulventiilidIsegi avatud olekus takistavad tavalised ventiilid vee liikumist.

Vertikaalne ja horisontaalne juhtmestik: erinevused

Sagedamini ühetorusüsteem kokku pandud ühe korruse tasemel — horisontaaltasandil.

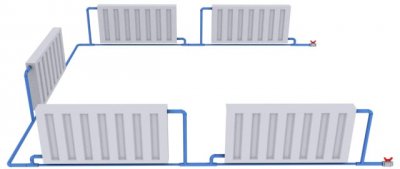

Torud paigaldatakse mööda põrandat, ühendades samal korrusel asuvate kõrvutiasetsevate ruumide radiaatoreid. Seda tüüpi juhtmestikku nimetatakse horisontaalne.

Vooluringi monteeritakse harvemini mitmekorruselises hoones vertikaalseltSel juhul ühendavad torud üksteise kohal asuvaid ruume. Seda küttesüsteemi nimetatakse vertikaalseks. Mis vahe on kahel paigutusel ja kumb neist sobib paremini eramule?

Vertikaalne diagramm:

• Nõuab kindlate akude ühendamist - piklik kõrguselt. Enamik turul olevaid radiaatoreid on mõeldud horisontaalseks paigaldamiseks – neid pikendatakse laiuses. Kui radiaatorid on valesti ühendatud, väheneb nende efektiivsus.
• Kitsad vertikaalse juhtmestiku patareid kuumenevad hästi väikesed aladJa mis veel hullem - suured toad.
• See on erinev väike õhu kinnijäämise tõenäosus torudesse, õhulukkude moodustumine - õhk eemaldatakse vertikaalse tõusutoru kaudu.

Horisontaalne paigutus:

• Pakub suurepärast radiaatorite valik.
• Tööd tõhusam vertikaalne, mis on tingitud jahutusvedeliku liikumise füüsikast läbi torude.

Kütte korraldamisel kasutatakse horisontaalset juhtmestikku ühel korrusel. Mitmekorruselises hoones kantakse vesi korruste vahel vertikaalse tõusutoru kaudu. Seega kahe- või kolmekorruseline suvila on optimaalne kombineeritud süsteem vertikaalsete ja horisontaalsete juhtmestiku elementidega.

Teile võivad huvi pakkuda ka järgmised teemad:

Odav ja tõhus küttevõimalus on ühetorusüsteem

Kuidas aurukütet ise paigaldada: paigaldusjuhised

Kõige usaldusväärsemad kütteseadmed! Kütteradiaatorid: võrdlevad omadused ja tehnilised parameetrid

Leningradka plussid ja miinused

Loetleme ühetorusüsteemi kütte eelised:

• Lihtne ja odav paigutus, mis pakub süsteemis väikest arvu torusid, ühendusi, düüse ja muid lisaseadmeid.
• Ideaalne skeem vee liikumine gravitatsiooni mõjul ja organisatsiooni jaoks gravitatsiooniküttesüsteem, ilma tsirkulatsioonipumba vajaduseta.

Vead:

• Ebaühtlane kuumenemine toad - seal on kuumad ja jahedad toad.
• Ei sobi suurte majade kütmiseks, mille pindala on üle 150 ruutmeetri, või mille küttesüsteemis on sisseehitatud rohkem kui 20 radiaatorit.
• Torude suur läbimõõt teeb ebaesteetiline nende välimus seintel.

Kaheahelaline aku juhtmestik

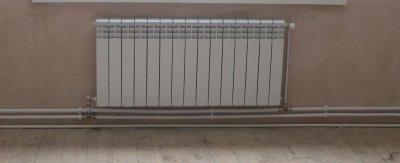

Kahetorusüsteem erineb ühetorusüsteemist selle poolest, et see on jagatud kaheks toruks - jahutusvedeliku tarnimine ja tagastamine. See tagab kõigi ruumide ühtlase kütmise. Seda tüüpi paigutust kasutatakse enamikus uutes majades.

Tööpõhimõte

Kahetorusüsteemis voolab vesi boilerist radiaatoritesse läbi toitetoru (pealiin).

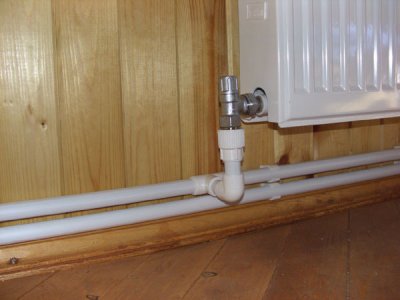

Iga radiaatori lähedal on toitetorustikul ühenduskoht. sisselasketoru, mille kaudu jahutusvedelik siseneb akusse. Toitetoru lõpeb viimase radiaatori lähedal.

Lisaks sisselasketorule on igal radiaatoril ka väljalasketoru. See ühendab selle tagasivoolutoruga. Tagasivoolutoru algab esimesest akust ja lõpeb katla sissepääsu juures.

Seega siseneb kuumutatud vesi radiaatoritesse. ühtlaselt ja samal temperatuuril. Igast radiaatorist juhitakse vesi tagasivoolutorusse, kus see kogutakse ja juhitakse edasiseks kütmiseks katlasse. Tänu jahutusvedeliku liikumisele kuumutatakse kõiki ruume võrdselt.

Mis vahe on?

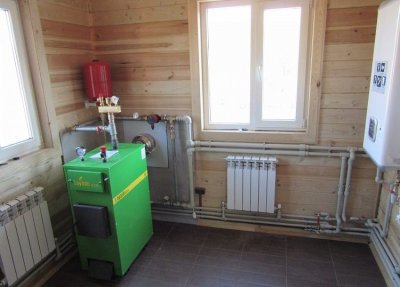

Kahetorusüsteem sisaldab ühetorusüsteemi elemente ja lisaseadmeid. Lisaks katlale, radiaatoritele, toitetorudele ja tagasivooluvee kogumispunktile (nn tagasivool) sisaldab kahetorusüsteem ka tsirkulatsioonipump.

Peamiste liinide pikk pikkus, nurkade ja pöörete olemasolu toitetorudes raskendab jahutusvedeliku liikumist. Seetõttu vajalik tema sunnitud ringlus elektriline pump.

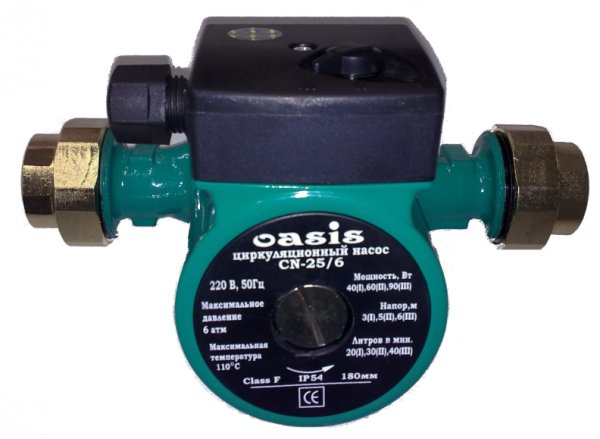

Foto 1. Tsirkulatsioonipumba mudel 32-40, pinge 220 volti, tootja - "Oasis", Hiina.

Ka kahetorusüsteemis on olemas rohkem kraane, veevarustuse ja selle koguse reguleerimine. Selline kraan paigaldatakse iga radiaatori ette - sisse- ja väljalaskeava juurde.

Klassifikatsioon asukoha järgi

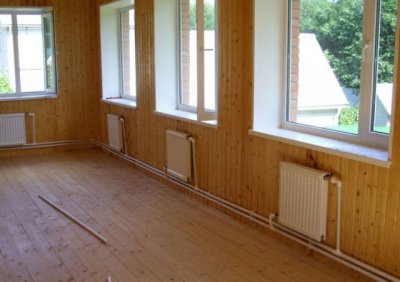

Horisontaalses kahetorusüsteemis ühendavad torud radiaatoreid horisontaalselt. See skeem töötab küttesüsteemides. ühekorruseline maja või mitmekorruselise suvila ühel korrusel.

Vertikaalses kahetorusüsteemis ühendavad torud ühes "püstikus" üksteise kohal asuvaid radiaatoreid. Siiski on erinevusi ühetorusüsteemist võrreldes vertikaalse süsteemiga. Siin saab vertikaalset kütet tänu toite- ja tagasivoolutoru olemasolule kasutada mis tahes laiusega patareid — mitmeosaline (kuna toite- ja tagasivoolutorud võivad asuda üksteisest kaugel). Seetõttu on kahetorusüsteemi vertikaalse kütte efektiivsus suurem.

Alumine ja ülemine rihmastamine: kumb on efektiivsem

Mõisted "alumine" ja "ülemine" viivad Akude süsteemiga ühendamise meetod küte Alumise torustiku kaudu siseneb sissetulev vesi akusse läbi alumise harutoru.

Kui see tuleb radiaatorist ka alt välja, siis radiaatori efektiivsus väheneb. 20–22% võrra.

Kui väljalasketoru asub ülaosas, väheneb radiaatori efektiivsus. 10–15% võrra. Igal juhul, kui radiaatoritele tarnitakse vett altpoolt, väheneb kütte efektiivsus.

Ülemise torustiku (etteande) korral on sisselasketoru ühendatud radiaatoriga ülaosas. Sel juhul on jahutusvedeliku liikumine korraldatud tõhusamalt ja aku töötab. 97–100% võrra (97% - kui sisse- ja väljalasketorud asuvad radiaatori samal küljel ja 100% - kui sisselasketoru on ühel pool üleval ja väljalasketoru teisel pool all).

Eelised ja puudused

Eelised:

• Sobib küttesüsteemide jaoks suure pindalaga eramudja süsteemi tuleb paigaldada tsirkulatsioonipump.
• Kütab kõiki ruume põrandal või püstikus ühtlaselt.

Vead:

• See on hallatav kallim ühetorusüsteem, kuna see nõuab kaks korda rohkem materjale - torusid katla ja radiaatorite vahel, samuti ühendusseadmeid, kraane, ventiile.
• Elektriline tsirkulatsioonipump paneb süsteemi tööle sõltuv elektrienergia kättesaadavusest.

Mida valida eramaja jaoks

Valik süsteemid - ühetoru- või kahetorusüsteemid - teostatakse projekteerimisetapis maja kütmine. Kui otsustatakse, et maja köetakse seinaradiaatoritega, siis joonistatakse nende asukoha skeem seintel, torude asukoht ja valitakse optimaalne ühendusskeem. Milliste kriteeriumide alusel valitakse teie koju üks või teine ​​juhtmestiku tüüp?

• Majandus või paigalduse ja materjalide maksumus.
• Ruumi kütmise efektiivsus - see sõltub paljudest teguritest - tubade arvust ja nende suurustest, suurte ja väikeste tubade asukohast, nende funktsionaalsusest - magamistuba, köök või panipaik.
• Küttesüsteemi autonoomia - kas on võimalik kasutada pumpa või on vajalik täielik sõltumatus toiteallikast?

Küttesüsteemi patareide paigutuse valik on iga maja jaoks individuaalne.

Kasulik video

Vaadake videot, mis räägib ühe- ja kahetorusüsteemide küttesüsteemide peamistest omadustest.

Milline küttesüsteem on parem: ühetoru või kahetoru?

Enamik ökonoomne paigaldatakse ühetorusüsteem. Seda saab kasutada väikese maja kütmiseks. Näiteks suur hoone Vajalik on kahetorusüsteemiga radiaatorite ühendusskeem. See võimaldab ruume ühtlaselt kütta, kuid maksab kallim.

Lisaks nõuab tema töö tema kohalolekut. tsirkulatsioonipump, elektri jõul töötav.

Vajadusel täielikult autonoomne Küttesüsteemi tuleks suunata ühetorusüsteemi ja kasutada sobivates valikutes - vertikaalset kütmist mööda püstikuid või horisontaalset - igal maja korrusel.

Töö kvaliteedi ja süsteemi õige valiku peamine kriteerium on soojus majas, madal energiatarve ja kütte töökindlus.
