Loodusliku tsirkulatsiooniga eramaja tööpõhimõte ja küttesüsteem: arvutusfunktsioonid

Looduslik tsirkulatsioon on jahutusvedeliku liikumine küttesüsteemis. gravitatsiooni abil, ilma et tsirkulatsioonipump töötaks.

Selline liikumist tekitavad gravitatsioonijõud vedeliku omaduse tõttu kuumutamisel paisuda.

Looduslik gravitatsioon võimaldab kuumutamist töö ilma pumbata ja täiendavate elektrikuludeta, autonoomses režiimis. Millest on gravitatsiooniküttesüsteem tehtud ja kuidas see töötab?

Loodusliku ringluse põhimõte

Katlas kuumutamisel vesi paisub, muutub kergemaks, tõuseb ülespoole ja teeb ruumi jahtunud vedeliku sissevoolule.

Selle asemel siseneb katlasse jahutatud vesi. Küttekontuurist pärinev vesi – see, mis on läbinud radiaatorid, andnud osa soojusest ümbritsevasse ruumi ja jahtunud. Sellel on madalam paisumistegur, suurem tihedus ja suurem kaal.

Jahutatud vesi tõrjub katlast kuumutatud vee välja. See loob küttesüsteemis pideva vedeliku ringluse, mida nimetatakse jahutusvedeliku loomulikuks ringluseks ringluses.

Vee liikumise kiirus gravitatsiooni mõjul sõltub mitmest tegurist:

• temperatuuride erinevus katla sisse- ja väljalaskeava vahel – moodustab vedeliku gravitatsioonirõhu;
• küttesüsteemi sisemiste kanalite läbimõõt – võib vähendada voolukiirust;
• jahutusvedeliku kaudne liikumine süsteemis – nurgad, pöörded, torude või emitterite sisediameetri kitsenemine – vähendavad veesurvet ja aeglustavad selle voolu.

Eelised ja puudused

Jahutusvedeliku loomulikul ringlusel eramajas on vaieldamatud eelised autonoomia ja odava töö näol. Aga ka kaasnevad puudused, millega selle korraldamisel tuleb tegeleda.

Gravitatsioonivoolu eelised:

• Autonoomne küttesüsteem, olenemata elektrienergia kättesaadavusest.
• Taskukohane hind, üks odavamaid võimalusi süsteemi korraldamiseks.
• Vastupidavus – malmist radiaatorite ja suure ristlõikega malmist torude kasutamine tagab kahekorruselise maja pikaajalise kütmise 40–50 aastat või kauem.

Vead:

• Küttesüsteem tundub mahukas - suured torud mööda seinu, malmist radiaatorid.
• Termostaate ei ole võimalik kasutada.
• Jaotuskollektori paigaldamisel pööningule hea soojusisolatsioon on vajalik – vee jahtumise ja külmumise vältimiseks.
• Pööningul ja keldris asuvates torudes tekivad üsna suured soojuskaod. See tähendab maja kütmise kulude suurenemist.

Ehituse omadused

Vedeliku liikumise korraldamine gravitatsiooni abil tehke järgmist:

• Küttekatel paigutatakse võimalikult madalale – esimesele korrusele või keldrisse. Jaotuskollektor tõstetakse kõrgemale – laeni või hoone pööningule.

Seega saab vesi antud hoone jaoks maksimaalse lubatud tõusukõrguse. Mis loob torudes jahutusvedeliku maksimaalse võimaliku gravitatsioonirõhu.

• Nad paigaldavad seadmeid laiade sisemiste avadega. Suure läbimõõduga torud – ristlõikega mitte vähem kui 40 mm. Laia sisemise läbipääsuga radiaatorid on traditsioonilised malmist patareid. Vajadusel paigaldatakse sulgeseadmed, paigaldatakse kuulventiilid, mis avatud asendis kitsendavad minimaalselt sisemist kliirensit.

• Torud paigaldatakse minimaalse pöörde arvuga, nurgad, ilma mähiste ja spiraalideta.
• Toite- ja tagasivoolutorud on paigutatud nurga all.

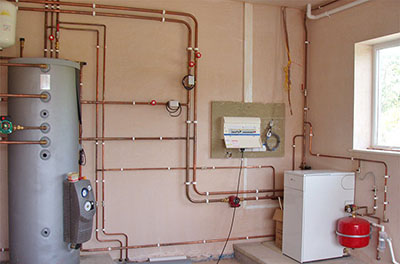

Gravitatsioonivoolusüsteemi elemendid: millest see koosneb

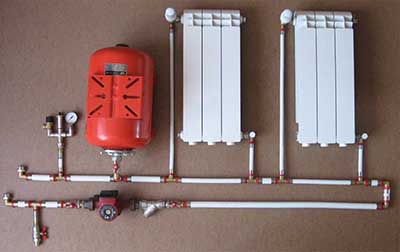

Loetleme need seadmed, millest on kokku pandud gravitatsiooniküttesüsteem:

•

  Küttekatel – võib töötada erinevat tüüpi kütustega – gaas, puit, kivisüsi, elekter.
• Radiaatorid – otsesed kütteseadmed – kiirgavad soojust ruumi.
• Peamine toite- ja tagasivoolutoru.
• Jaotuskollektor – asub katla kohal. Katlas soojenenud vesi siseneb sinna ja seejärel liigub (jaotub) peatorusse.
• Paisupaak – jahutusvedeliku ajutiseks hoidmiseks, mis kuumutamisel paisub ja mille maht suureneb. See asub süsteemi kõrgeimas punktis ja on avatud kujul.

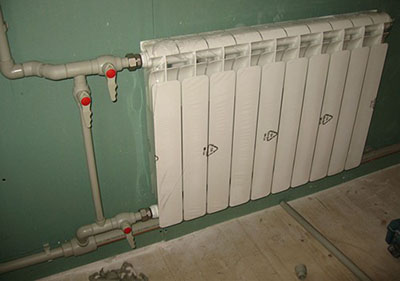

• Pöördkuulventiilid – kütteradiaatorite sisse- ja väljalaskeava juures.
• Vee äravoolukraan (ka pall) – süsteemi madalaimas punktis.

Nüüd vaatame lähemalt, kuidas tagatakse maksimaalne võimalik rõhk.

Teile võivad huvi pakkuda ka järgmised teemad:

Veelgi suurem kokkuhoiu viis: eramaja kütmise automatiseerimise eelised ja puudused

Probleemi lahendamise tõrkeotsing: miks langeb eramaja küttesüsteemis rõhk, kuid lekkeid pole?

Saate seda ise hõlpsalt teha! Küttekehad: mis see on, tüübid

Toru kalle

Jahutusvedeliku loomuliku ringluse tagamiseks võetakse radiaatorites ja torudes liikumise hõlbustamiseks mitmeid meetmeid. Üks selline meetmetest on toite- ja tagasivoolutorude paigaldamine kerge kaldega. Kallaku suurus on valitud - 2-3 ° lineaarmeetri kohta.

Määratud kaldenurgad ei riku visuaalselt torude paigaldamise geomeetriat, kuid tagavad vee liikumise raskusjõu mõjul. Samuti võimaldavad need vedeliku süsteemist välja juhtida, kui on vaja akut vahetada või parandada.

Gravitatsioonirõhk

Raskusjõuline rõhk tekib veesurve erinevusena torujuhtme eri segmentides.

Jahutusvedeliku loomuliku liikumisega süsteemis tekib gravitatsioonirõhk vee soojendamine ja selle tõstmine pööningu kõrgusele või maja teisel korrusel. See tagab gravitatsioonilise voolu ja kütte toimimise.

Gravitatsioonirõhu suurusjärk määratud lifti kõrguse järgi vesi ja temperatuuride erinevus.

Võimalikud takistused

Tõhusa loodusliku ringluse tagamiseks püüavad nad vähendada gravitatsioonirõhku segavate tegurite arvu.

Skeemi korraldatakse minimaalse nurkade ja pöörete arvuga. Torude täisnurga all painutamise asemel tehakse võimaluse korral sujuvaid pöördeid. Selleks, et vesi takistustega kokku ei satuks, eemaldatakse need. luumenite ja ventiilide ahenemine.

Radiaatorite sisemised sektsioonid peavad olema piisavalt suured. Laiade avade tagajärg on suurenenud jahutusvedeliku maht, samuti küttesüsteemi inertsist.

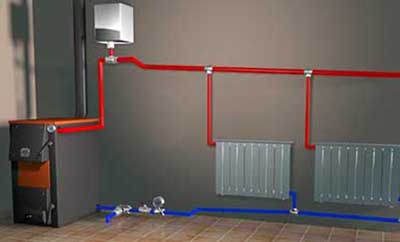

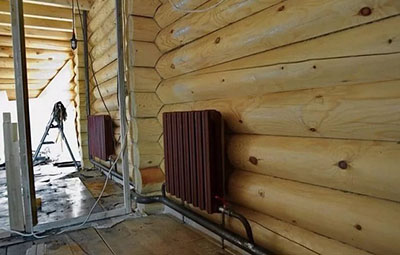

Ühetorusüsteemi küttesüsteemi skeem eramajas

Ühetorusüsteem on jahutusvedeliku loomuliku ringluse korraldamiseks torudes kõige lihtsam ja kättesaadavam viis. See töötab põhimõttel Vee liikumine raskusjõu mõjul katlas kuumutamisel. Jahutusvedeliku vool peatorus, läbides järjestikku kõiki süsteemi radiaatoreid. Küttetoru algab ja lõpeb küttekatlas.

Seal on kaks võimalust akude jadaühendus ühetorusüsteemis:

• Maantee möödub otse läbi iga toas oleva radiaatori.

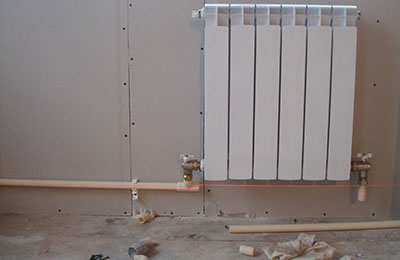

• Maantee möödub akude kõrval, Sellisel juhul läheb iga radiaatori ees harutoru, mis varustab sooja veega. Seejärel juhitakse jahutatud jahutusvedelik radiaatoritest põhitorusse.

Foto 1. Ühetorusüsteemi küttesüsteemi olemus on vee liikumine gravitatsiooni mõjul, kui katla kuumeneb.

Mõlemas skeemis vesi jahtub järk-järgult, liikudes esimesest radiaatorist viimaseni. Seetõttu on esimesed patareid vooluringis oluliselt kuumemad kui viimased. Samal ajal esimesel diagrammil vedeliku temperatuuride erinevus esimeses ja viimases radiaatoris on suurem kui teises. Seetõttu teine ​​skeem tagab kõigi ruumide ühtlasema kuumutamise.

Loodusliku tsirkulatsiooniga ühetorusüsteemi eelised:

• Lihtne paigaldada.
• Kõige soodsam hind – paigaldamine on odavam kui kõik muud kütteliigid.
• Tehnoloogiline ligipääsetavus – ühetorusüsteemi on lihtsam paigaldada kui kahekontuurilist küttesüsteemi. Samuti on ühetorusüsteemis lihtsam korraldada jahutusvedeliku loomulikku ringlust.

Kahetorusüsteem kahekorruselises majas

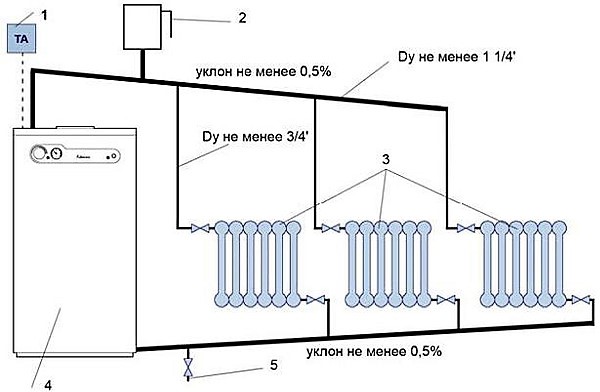

Kahetorusüsteem paistab silma kahe maantee olemasolu. Kuum vesi liigub katlast mööda ühte joont - toitetoru. Ja jahutatud vesi siseneb katlasse mööda teist joont - tagasivoolutoru.

Kahetorusüsteemil on suurenenud nurkade ja pöörete arv. Selles spontaanse voolu korraldamine on keerulisem jahutusvedelik. Sageli tuleb see tsirkulatsioonipumpa sisse ehitada.

Kahetorusüsteemi peamine eelis on kõigi ruumide ühtlane kütmine. Puuduseks on gravitatsioonirõhu vähenemine ja vedeliku loomuliku ringluse raskus torudes.

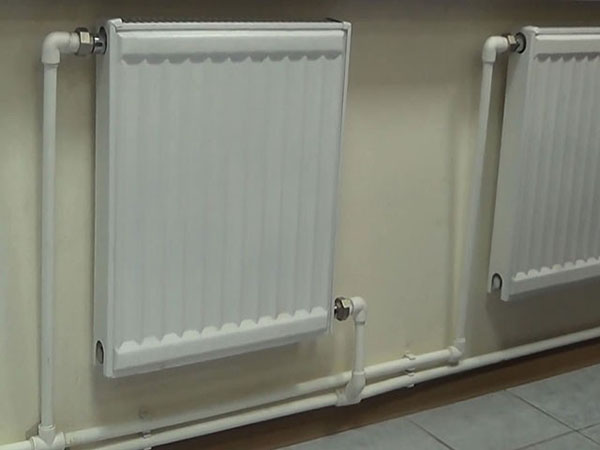

Foto 2. Kahetorusüsteemil on kaks peamist torujuhet ning suurem arv nurki ja pöördeid.

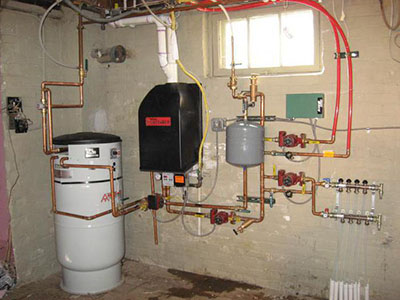

Otsese gravitatsioonivoolu jaoks kahetorusüsteemis vajalik kõrge temperatuur vee soojendamine. Seega, olenevalt selle suurusest võib gravitatsioonivool olla enam-vähem efektiivne. Jahutusvedeliku liikumiseks põhitorusse nad lülitavad pumba sisse paralleelses vooluringisNii et see ei loo takistusi ja võimaldab loomulikku voolamist.

Kasulik video

Videol on näha üks kahekorruselise maja küttesüsteemidest, mis põhinevad vee gravitatsioonivoolul.

Ühe- või kahetorusüsteem: kumb on parem?

Jahutusvedeliku loomuliku ringluse korraldamine Ühetorusüsteem on parim valik ühendused. See loob minimaalse takistuse vee liikumisele, vähendab veidi rõhku. Selle paigutus on lihtsam kui kahetorusüsteemis.

Topelttoru Süsteem võib olla ka loomuliku tsirkulatsiooniga. Selle paigaldamine aga nõuab erialaseid teadmisi, arvutusi ja kogemusi.
