Kas teil pole võimalust seadmeid osta? Saate oma kätega eramaja kütmiseks soojusvaheti teha.

Majutus eramajas sügis-talveperiood võimatu ilma küttesüsteemita. Ainult see loob ruumis soodsa mikrokliima.

Soojusvaheti mängib selle disainis olulist rolli. Eramajas ilma selleta hakkama ei saa. Tänu seadmele tarnitakse soojust isegi kaugemates ruumides. Seal on mitut tüüpi sellest seadmest, millest igal on oma tugevused ja nõrkused.

Mis on soojusvaheti eramaja kütmiseks?

Soojusvaheti on seade, mis kannab soojuse generaatorist jahutusvedelikuleEramajades kasutatakse tavaliselt pinnapealseid seadmeid. Tänu sellistele soojusvahetitele kandub soojus otse läbi seadme seinte.

Paigaldamine katlasse

Seade annab Maksimaalne efektiivsus gaasi-, elektri- ja muudes kateldes, mis töötab tahkekütusel. Kütteseadme sisse paigaldatakse siugtorudKui kütus katlas põlema hakkab, seade kuumeneb. Selle tulemusena ringleb jahutusvedelik kogu süsteemis, kandes soojust ruumi ja naaseb seejärel spiraali.

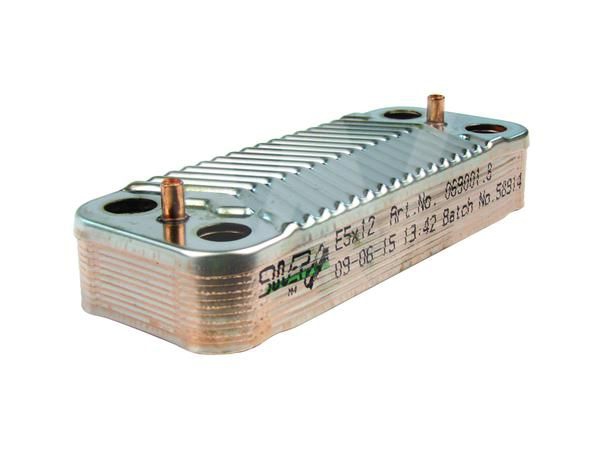

Foto 1. Terasest läbivoolusoojusvaheti Vitopend 100 katlale, tootja - "Viessmann".

Kui majas kasutatav peamine kütteseade ei ole katel, vaid küpsetama, siis on soojusvaheti kasutamine asjakohane ka siis, kui hoonel on suur pindala. Ahi ei küta suvilat oma väikese võimsuse tõttu. Sel põhjusel a mähisSee soojendab jahutusvedelikku kõrge temperatuurini ja see soojus jaotub kogu majas radiaatorite kaudu.

Tüübid sõltuvalt materjalist

Sõltuvalt valmistusmaterjalist on olemas malmist ja terasest seadmeid. Neil on oma eelised ja puudused.

Malm

Malmist seadmete peamine eelis on pikk kasutusiga.

Materjal ei korrodeeru veega kokkupuutel, seega kestab seade pikka aega.

Malmist toote puuduseks on suurenenud nõuded gaasiseadmetele. Seda seetõttu, et seadme sooja ja väga kuuma osa vaheline ala on haavatav ala, kus metalli tekivad sageli praod.

Aitab vältida defektide teket punetus seade. See protseduur eemaldab soojusvaheti haavatavatest kohtadest ladestused.

Seadme sees on koht, kus soe vesi kohtub külma veega, st ala, kus jahutusvedelik naaseb küttesüsteemist soojusvahetisse. See on tulekahju tekkimise riskitsoon. madala temperatuuriga korrosioonRooste tekkimise võimaluse vähendamiseks on seadme tagasivoolutorule paigaldatud kolmekäiguline segamisventiil.

Teras

Sellised soojusvahetid on kõige levinumad. Seda seletatakse materjali töötlemise lihtsuse ja taskukohase hinnaga. Terasetooted on eriti populaarsed kodumajapidamises kasutatavates kütteseadmetes.

Materjali peamised omadused:

• Suurenenud tugevus. See kaitseb soojusvahetit mehaaniliste kahjustuste eest.
• PlastikSee omadus hoiab ära pragude tekkimise seadmele kuumutamisel.

Vead:

• Kalduvus rooste tekkeniSeadme sees ja väljas toimub korrosioon. See lühendab seadme kasutusiga.
• Terasest soojusvaheti suurendab kütusekuluSee on tingitud seadme seinte paksenemisest ja mähise mõõtmete suurenemisest seadme valmistamise ajal. Tootjad on sunnitud selliseid manipuleerimisi tegema inertsi suurendamiseks.

Sordid disaini järgi

Sõltuvalt asukohast võivad soojusvahetid olla sisemised või välised.

Väline

See asub lähedal korstenSee on anum, mis "ümbritseb" korstnat. Jahutusvedeliku kuumenemine toimub soojuse tõttu, mida tooted põlemisel eraldavad.

Toru osa, mis eemaldab põlemisproduktid, asetatakse mahuti sisse. Selliste soojusvahetite taga kergemini hooldatavNeid on katlakivi eemaldamiseks ja defektide kõrvaldamiseks lihtne lahti võtta.

Sisemine

See on konteiner, mis asub ahju sees, otse kamina kohal. Seadet on lihtne paigaldada, kuid kui on vaja seadet katlakivist puhastada või defekte kõrvaldada, tekivad probleemid.

Teile võivad huvi pakkuda ka järgmised teemad:

5 viisi külma vastu võitlemiseks: suvemaja kütmine talvel. Kumb on parem moodsa või vana maja jaoks?

Ja olgu see alati soe! Kuidas teha oma kätega eramajas küttesüsteemi?

Mõnus lõõgastus verandal grillimisega: ehitusvõimalused, fotod

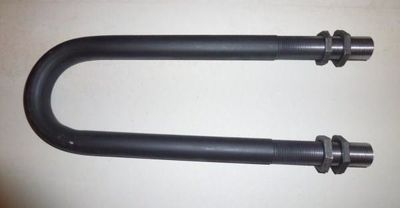

Paigaldamine telliskiviahju

Ahju on paigaldatud soojusvaheti, et suurendades soojusülekannet kütteseade.

Kui ahjul puudub soojusvaheti, jaotatakse jahutusvedelik ebaühtlaseltSeetõttu on õhutemperatuur soojusallika lähedal kõrge ja kaugemates kohtades madal.

Kui ühendate radiaatorid pliidiga ja valate sellisesse süsteemi vett, on seadme töö võrreldav tööga tahkekütuse katel. Siin kuumutatakse ka vett, seinu ja suitsukanaleid. Ahju süütamisel liigub soojuskandja mähisest patareidesse ja pärast tule kustumist võtab see energiat kuumutatud seintelt.

Eelised

Eelised:

• Soojusvaheti lihtne toota ja paigaldada oma kätega.
• Ruumi soojust pakutakse ahi ise ja jahutusvedelik, jaotatud akude vahel.
• Seade töötab alates mis tahes tüüpi tahke kütus.
• Atraktiivne välimus.

Isetegemise ja paigaldamise reeglid

Vaatamata suurele tehasemudelite valikule spetsialiseeritud kauplustes eelistavad kasutajad seadmeid oma kätega valmistada.

See pole üllatav, sest sõltumatu tootmine võimaldab arvestada mõõtmetega ahi, kuhu toode paigaldatakse, ja kamina maht.

Seade on valmistatud torud, mille kaudu vedelik liigubDisaini puuduseks on vedeliku keemise võimalus intensiivse kuumutamise ajal. Selle vältimiseks soovitavad spetsialistid kasutada suuremahulisi torusid.

Vesi keeb ka nõrga liikumise tõttu. See probleem tekib seetõttu, et vale paigaldamineSelle vältimiseks on paigaldatud pumbajaam. Seade paneb vee intensiivselt ringlema, mis hoiab ära selle stagnatsiooni.

Telliskiviahju seadmed on valmistatud metallist 2,5 mm paksune. Seadme aluseks on kaks konteinerit: ülemine silindri kujul ja alumine ristküliku kujul. Torud ühendavad mõlemat paaki. Torude läbimõõt sõltub kolde suurusest ja ruumi pindalast. Torude vahe peaks olema minimaalne. Kõik komponendid on omavahel ühendatud keevitamise teel.

Paigaldusprotseduur:

• mõistab osa telliskivist;
• koldesse eelnevalt ettevalmistatud vundamendil seade on fikseeritud;
• viiakse läbi telliskivide paigaldamine, millesse on jäetud kaks auku ehitustorude jaoks;
• kui müüritis on valmis, siis seade küttesüsteemiga ühendatud.

Korstna toru kasutamise omadused

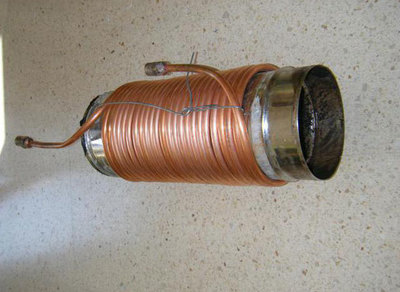

Soojusvaheti on kinnitatud ka korstna toru külge nii, et osa soojusest ei lahkunud süsteemist koos suitsugaja seda kasutati jahutusvedeliku soojendamiseks.

Selliseid seadmeid kasutatakse väikestes ahjudes vannides või suvilates.

Korstna soojusvaheti ei ole võimeline kütma suurt ruumi, aga see on võimsusest piisab paarile akule. Seade on paigaldatud mitte ainult kütmiseks, vaid ka vee soojendamiseks.

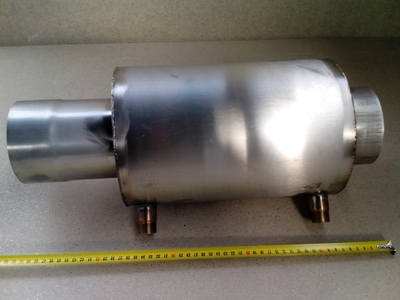

Konstruktsioon on valmistatud suurest torust, mille läbimõõt on 500–700 mm. Tank, mis on valmistatud valmistatud roostevabast terasest. Seadme keskele on kinnitatud vertikaalne toru, mille läbimõõt vastab korstna suurusele, ja keevitamise abil kinnitatakse alt ja ülevalt kaks haru.

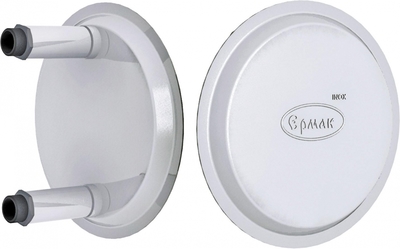

Soojusvahetiga saunaahi

Soojusvaheti kütmiseks paigaldatakse mitte ainult eluruumidesse, vaid ka vannidesse. Sellisel seadmel on oma omadused:

• seade teenib samaaegselt kütmiseks ja jahutusvedeliku kütmiseks;
• seadet saab paigutada otse leiliruumis endas, riietusruumis või pesuruumis;
• seade lihtne paigaldada isegi mitteprofessionaalse meistri poolt;
• soojusvaheti soojendab vett kiiresti;
• seadet kasutatakse erinevates vannides;
• seadmel on pikk säilivusaeg.

Üldised paigaldussoovitused

Tootmis- ja paigaldusreeglite järgimine tagab küttesüsteemi usaldusväärse ja pikaajalise töö ning aitab vältida paljusid probleeme:

• seadme tugikontuurid ei ole seintele fikseeritud ühendustega kinnitatud;
• See on disainis soovitatav kasutage vasktorusid, kuna see materjal on plastik ja sellel on hea soojusjuhtivus;
• torujuhtme ristlõige — mitte vähem kui toll.

Kasulik video

Vaadake videot, et õppida, kuidas ise soojusvahetit teha.

Koduste seadmete puudused

Ahju omatehtud soojusvahetitel on puudused:

• seade vähendab soojuse säilitamise aega ahjud;
• puudumine automaatne vee soojendamise juhtimine;
• kui talvel majas kedagi ei ela, siis torudes olev vesi külmubja kogu küttesüsteem läheb rikki.

Kui soojusvaheti on õigesti valmistatud ja küttesüsteemi paigaldatud, on maja alati soe ja seade kestab aastakümneid.
