Klasik među grijaćim uređajima! Shema kotla na kruto gorivo, njegove dimenzije

Kotao na kruto gorivo (SF) – nehlapljiva komponenta autonomnog sustava grijanjaNastavlja zagrijavati rashladnu tekućinu čak i ako dođe do prekida u opskrbi električnom energijom ili plinom.

Uređaj "gorivo" ne samo drvo, već i druge sirovinetreset, drvna sječka, piljevina, ugljen, peleti (granule).

Takvi sustavi grijanja često se ugrađuju u kuće u malim gradovima gdje nema centralnih komunikacija.

Princip rada kotlova na kruta goriva

Kotlovi imaju modularni dizajn struktura koja se sastoji od nekoliko uređaja u jednom kućištu:

• izmjenjivač topline;
• ložišta s vratima;
• rešetka;
• posuda za pepeo s otvorom za čišćenje;
• termostat.

Kotao za grijanje radi na sljedećem principu:

1. Gorivo se puni u komoru i pali. Drvo ili alternativni materijali gore, stvarajući CO.
2. Temperatura zraka raste, a plinovi se dižu više u dimnjak.
3. Vruće zračne struje, istiskujući hladne, kreću se kroz mrežu grijanja.
4. Dok se kreću, tekućina u izmjenjivaču topline se zagrijava.

Odgovoran za opskrbu vodom usisni razvodnik, i za dovod vrućeg medija do radijatora - povratni razvodnikPreporučuje se opremanje obje priključne točke kruga temperaturnim senzorima.

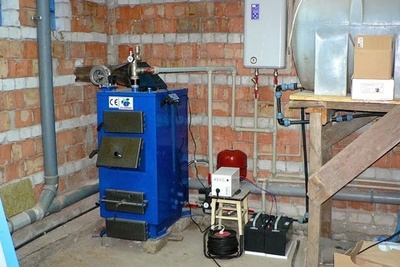

Popularni modeli kotlova na kruta goriva i njihove značajke

Projekti TT kotlovi Uglavnom se razlikuju po:

• smjer izgaranja goriva;
• materijal;
• dodatne funkcije.

Crteži kotlova se koriste češće s gornjim ili donjim izgaranjemKotlovi se grade od opeke i/ili metala. Po potrebi se sustav oprema pločom za kuhanje.

S gornjim izgaranjem

Standardni modeli bojlera imaju vertikalni cilindrični dizajn s izmjenjivačem topline dizajniranim kao "vodeni plašt".

Fotografija 1. Tri kotla na kruta goriva s gornjim izgaranjem. Uređaji imaju cilindrični oblik.

Kisik se u kotao dovodi od vrha prema dnu kroz teleskopsku cijev. Izgaranje goriva u kotlu odvija se u istom smjeru.

Dok drvo gori, pomični razdjelnik postupno tone pod utjecajem vlastite težine. Pod pritiskom, sljedeći dio drvne mase u označivaču počinje tinjati. Gorivo se sagorijeva u fazama i oslobađa veliku količinu plina.

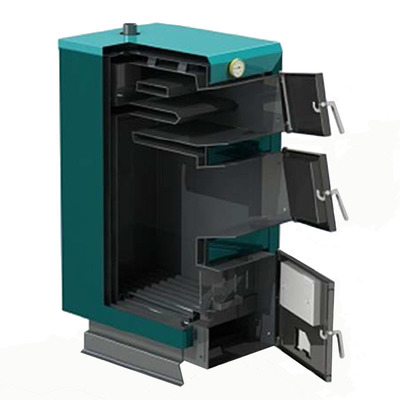

Donje izgaranje

U dizajnu kotla Češće se koriste dvije kamere:

• Ložište s vertikalnim ili horizontalnim punjenjem. To je mjesto gdje se drvo gori.
• Dio za naknadno izgaranje. Ovdje ugljikov dioksid koji ispušta drvo potpuno izgara, zagrijavajući zrak i rashladnu tekućinu.

Stupnjevito izgaranje goriva u tradicionalnim shemama kotlova na kruta goriva osigurava obrnuti potisak. Plamen pokriva samo donji sloj. Kako izgara, gornji volumen tereta spušta se na mjesto ugljena, a potonji se usipa u posudu za pepeo. U kotlovima od lijevanog željeza, oko komore za teret se postavlja "plašt", u čeličnim kotlovima se koristi "zavojnica".

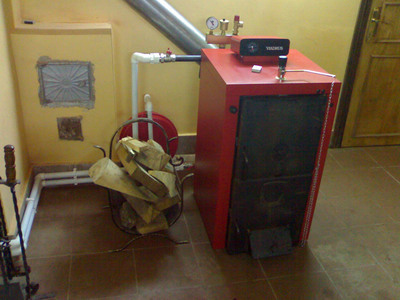

S pločom za kuhanje

Tehnički, uređaji nalikuju konvencionalnoj peći na drva. Kotlovi obavljaju nekoliko funkcija odjednom:

• zagrijte sobu konvekcijom ili nosačem topline;
• zagrijavati vodu protočnom metodom ako postoji odgovarajući krug i priključak na mrežu PTV-a;
• obavljati funkciju ploče.

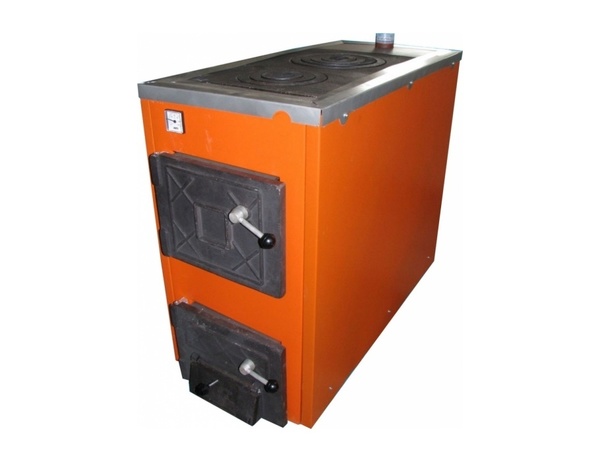

Fotografija 2. Kotao na kruto gorivo s pločom za kuhanje. Plamenici uređaja izrađeni su od lijevanog željeza.

S obzirom na sklonost čelika deformiranju, ispod površine za kuhanje u kotlu koristi se lijevano željezo. Za izradu izmjenjivača topline kotla prikladan je bilo koji metal dovoljne čvrstoće. Izvodi se dizajn registra prema shemi serpentinskog ili "vodenog plašta". Ploča ispod peći postavlja se neposredno iznad komore za izgaranje goriva.

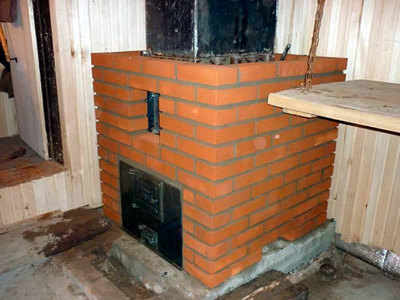

Od opeke, njegove dimenzije

Uređaji ove vrste kotla su obična peć s izmjenjivačem topline unutra. Postoje dvije mogućnosti za instalaciju registra. u kotlu:

• U sustavu naknadnog izgaranja. Zbog niže temperature zagrijavanja vode, ova se metoda češće koristi u pomoćnim i komunalnim prostorijama male površine.
• U zoni izgaranja oznake. U ovom slučaju potrebno je povećati dimenzije komore. Osnova za registar je toplinski otporni čelik debljine od 3 milimetra i više.

Kotlovi rade na principu pirolize. Produkti izgaranja uklanjaju se prirodnim propuhom kroz dimnjak.

Standardni dizajn bojler uključuje:

• bunker - komora za utovar goriva;
• rešetke za dovod zraka u ložište;
• izmjenjivač topline u obliku cjevaste zavojnice ili spremnika;
• dimnjak za uklanjanje plinova;
• mehanički regulator propuha.

U kućnim bojlerima za 25 kW koriste se sljedeće dimenzije dijelova:

• regulator petlje - 1039 mm;
• otvor za utovar - 1190 mm;
• vrata pepeljare - 430 mm;
• ispušivač dima - 618 mm;
• spojka - 1289 mm;
• ogranak cijevi za hitne slučajeve - 1101 mm;
• dovodni vod strujnog kruga — 1126;
• opskrba hladnom vodom - 765;
• odlazak na internet — 880 mm;
• povratak - 41 mm;
• ekspanzijska posuda - 990 mm.

Veličina elemenata kotla izravno ovisi o snazi ​​opreme.

Kako odabrati projekt i izgraditi uređaj vlastitim rukama

Prilikom izrade crteža kotla Uzimaju se u obzir sljedeće karakteristike:

• Površina grijanog objektaPotreban raspon snage i (ponekad) vrsta goriva ovise o tome.
• Visina stropa. Pokazatelj se uzima u obzir pri razvoju ventilacije i dimnjaka.
• Razina gubitka topline zgrade. Određuje se uzimajući u obzir debljinu zidova i stropova, vrstu materijala u podnožju konstrukcije. Na gubitak topline utječe i broj i veličina otvora - prozora i vrata.

Lakše je i sigurnije naručiti profesionalni dijagram kotla. Ako to nije moguće koristite standardnu ​​formulu: 1 kW nazivna snaga za svakih 10 kvadratnih metara površina, s visinom stropa jednakom 3 mRezultatu se dodaje rezerva. 1-2 kW.

Projekt piroliznog kotla mora uključivati cijev za dovod zraka i opterećenje koje vrši pritisak na gorivo tijekom izgaranja. Kapacitet komore za izgaranje kotla izračunava se uzimajući u obzir vrstu opreme i specifičnu toplinu izgaranja kako bi se osigurala optimalna učestalost opterećenja.

Materijali i alati

Lakše je i brže napraviti pirolizni kotao od rabljene plinske boce. Osim ovoga, trebat će vam:

• metalni limovi na bazi ugljika 5 mm čelik;
• rezanje kutnih cijevi D110—120;
• cijev za zračni kanal D80—90;
• cijev ispod uspona dimnjaka D120—140;
• adapter za cijevi odgovarajućeg promjera;
• azbestni kabel ili stakloplastika;
• metalni kutovi za noge kotla;
• reznice i trake od čeličnih šipki 1x50 mm;
• suha betonska mješavina za izgradnju temelja.

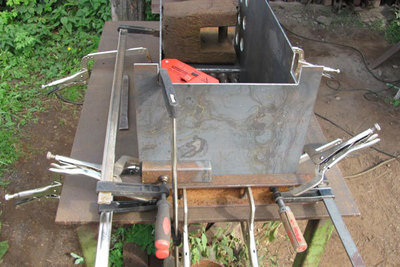

Alati koji se koriste uključuju električni aparat za zavarivanje, brusilicu i kutnu brusilicu. Pripremite se unaprijed 10-12 brusnih kotača za čišćenje spojeva i šavova kotla.

Velike rupe izvode plinski ili plazma rezač. Trebat će vam i standardni. set bravarskog alataKako bi se osigurala preciznost i ravnomjernost obrade, materijal se prvo označava markerom.

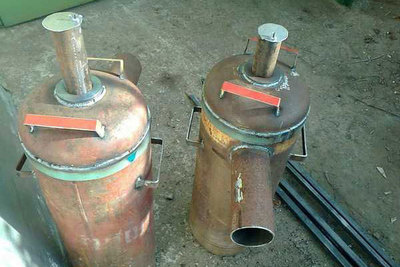

Izrada iz plinske boce: upute korak po korak, crteži

Prije upotrebe iz spremnika Ispustite preostali propan i isperiteDa biste to učinili:

1. Odvrnite pričvrsne vijke na vratu i ispustite benzin.
2. Cilindar se napuni vodom i tamo se drži 2-3 dana.

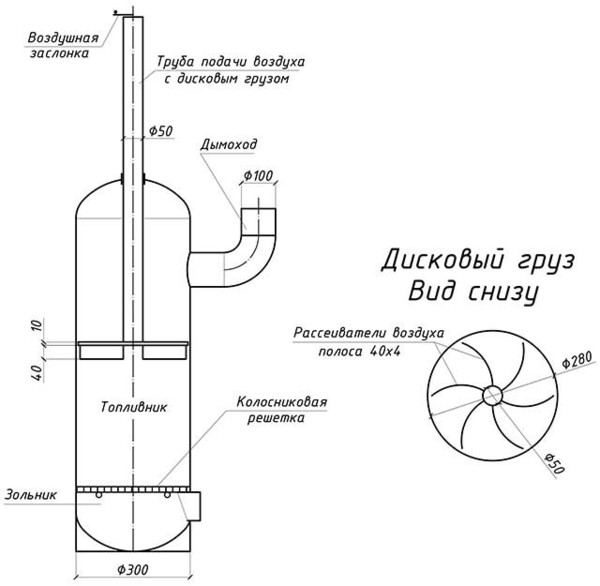

Fotografija 3. Crtež kotla na kruto gorivo iz plinske boce. Uređaj je prikazan s različitih strana.

Za pripremu ložišta za kotao, proizvod piljeno brusilicom duž poprečne linije "ramena" spremnika. Duljina rezultirajućeg cilindra je oko 130 cm — u ovom dijelu se gorivo pali.

Za grijanje kotlovi se proizvode ekstenzija koljena:

1. U bočnoj stijenci cilindra izrezana je rupa za kutnu cijev D110—120 i izvucite ga okomito na cilindar.
2. Na gornjem rubu je ugrađen adapter i zapečaćen azbestnim kabelom ili stakloplastikom.
3. Dimnjački uspon izrađen od cijevi većeg promjera spojen je na cijev putem adaptera - 120—140 mm.

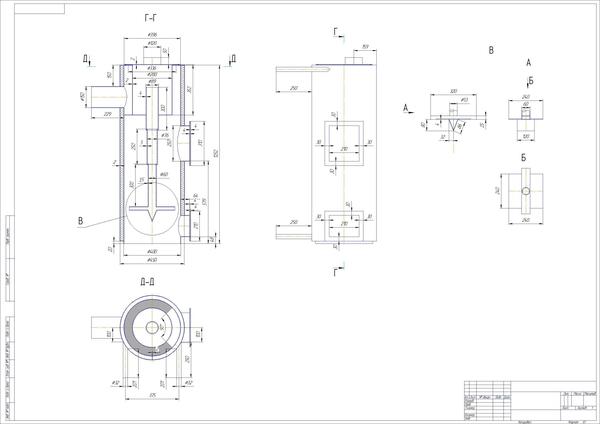

Fotografija 4. Crtež kotla na kruto gorivo izrađenog od plinske boce. Navedene su dimenzije uređaja.

Zbog razlike u širini, povećava se učinkovitost opreme.

Poklopac je napravljen od vrata za bojler:

1. Radi lakše upotrebe, ručke izrađene od metalne šipke zavarene su na radni komad.
2. U središtu je ugrađena kratka cijev za vođenje "klipa".
3. U grani cijevi izrađuje se rupa pomoću rezača za sustav zračnih kanala s razdjelne ploče s teleskopskom cijevi.

Metalna traka zavarena je duž ruba cilindričnog tijela kotla na spoju s poklopcem kako bi se ograničio pomak vrata. Jedna od dvije "palačinke" dobivene izrezivanjem rupa za cilindar koristi se kao graničnik. Ovaj dio odvaja gorući plin od goriva.:

1. Obradak se tokari kako bi se smanjio promjer.p na 1/20 dijela i ostavite razmak između njegovih rubova i stijenki cilindra.
2. Oštrice izrađene od metalne trake zavarene su na ploču u određenoj količini 6 jedinicaOsiguravaju ravnomjerno izgaranje drva u ložištu i naknadno izgaranje drvnih plinova.
3. U sredini se napravi rupa i zavari se cijev.

Gotov razdjelnik s cijevi zračnog kanala ugrađen je u poklopac kroz izrez. Sustav osigurava potrebnu opskrbu kisikom ložište kotla od vrha do dna.

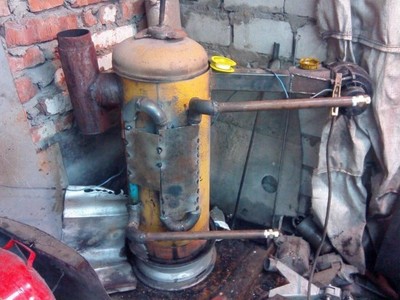

Veća učinkovitost može se postići dopunjavanjem bojlera "vodeni omotač". Ako postoji strujni krug, kotao na kruto gorivo zagrijava nekoliko prostorija istovremeno. Izmjenjivač topline u bojler instalirano na dva načina:

• na tijelu;
• na dimnjaku.

Lakše je implementirati shemu korištenjem prve metode. Za pripremu izmjenjivača topline (vanjskog kućišta), čelični limovi se režu 6 metalnih ploča:

• kvadrat 600x600 mm — x2;
• pravokutan 120x60 mm — x4.

Elementi dizajna kotla sastaviti prema sljedećoj shemi:

1. U sredini ploča 600x600 mm napravite okrugle rupe točno prema vanjskom promjeru cilindra.
2. Svi prazni dijelovi su zavareni. Dno i poklopac kotla izrađeni su od kvadratnih, a stijenke od pravokutnih.
3. Dobivena „košulja“ se stavlja na cilindar, a svi otvoreni krajevi su prekriveni metalnim ostacima.
4. U gornjem dijelu napravite otvor za ulaz, a u donjem dijelu za izlazne cijevi. Preko njih je uređaj spojen na sustav grijanja.

Učinkovitost pirolizni kotlovi 85%. Takva učinkovitost korištenja kotla postiže se samo optimalnom kvalitetom ogrjevnog drva - u ovom slučaju, ogrjevno drvo treba biti što suše. Kotao se montira na visini ne manje od 50 cm u odnosu na razinu poda na ravnoj betonskoj podlozi. Između "košulje" i zida ostavlja se razmak. Dizajn koristi limenu dimnjačku cijev s izlazom u stropu i krovu kotlovnice. Optimalna duljina je 2 metra.

Kako pravilno spojiti uređaj na mrežu grijanja

U opisanom dizajnu, shema prisilnog cjevovoda najčešće se koristi pomoću dvije cijevi. Prvi je spojen na dovodni krug, a drugi na povratni krug.

Redoslijed radnji je sljedeći:

• Obje cijevi su vezane lanenom kudjeljom. Namotavanje je prekriveno brtvilom.
• Na vrhu je postavljen kutak i pričvršćena je cijev s bradavicom.
• Svi dijelovi su čvrsto spojeni i spojeni na slavinu, a navojna područja su obrađena brtvilom.
• Vodeni krug je spojen na cijevi za cirkulaciju rashladne tekućine pomoću spojnice i matice.

Prije pokretanja sustava grijanja izvršiti probnu provjeru, kako bi se osiguralo da nema curenja.

Uobičajeni problemi i njihova rješenja

Kvarovi u radu kotla javljaju se češće zbog prekršaja počinjenih tijekom:

• odabir dimnjaka;
• zavarivanje cijevi "košulje";
• navojni spoj;
• izračun nagiba izmjenjivača topline.

Ako se dim pojavi nakon utovara sirovina u kotao, onda Problem je s nacrtom. Također sprječava normalno izgaranje goriva u kotlu.

Kada se formira smolast iscjedak u kotlu se preporučuje:

• povećati radnu temperaturu do 75 stupnjeva ili više;
• očistite unutarnje stijenke komore;
• održavajte temperaturu vode u povratnom vodu na razini od 55 stupnjeva i više s 3-putnim ventilom.

Vlažno ili niskokalorično drvo za ogrjev često sprječava ravnomjerno gorenje vatre i zagrijavanje prostorije.

Koristan video

Pogledajte video koji govori o značajkama odabira kotla na kruto gorivo za grijanje privatne kuće.

Prednosti i nedostaci kotla na kruto gorivo

Kotlovi za grijanje na kruta goriva povoljno se uspoređuju s alternativnim modelima:

• ogrjevno drvo je jeftinije od plina i struje;
• drvni otpad poput strugotine ili piljevine također se koristi za potpalu;
• soba se ravnomjerno zagrijava i duže hladi;
• bojler se može lako spojiti i na dovod tople vode i na mrežu grijanja;
• Oprema je ekološki prihvatljiva i ima visoku Učinkovitost do 85%.

Mana dizajn u potrebi stalnog praćenja da se kotao ne pregrije. Drva za ogrjev se dodaju ručno kako gorivo izgara. Jedno preuzimanje u prosjeku je dovoljno za bojler tijekom 2-4 sata. Osim toga, kotao zahtijeva redovito čišćenje zbog brzog nakupljanja čađe u dimnjaku i na stijenkama tijela.
