Minimalios degalų sąnaudos! Dujinis katilas su uždara degimo kamera

Šildymo dujomis uždaroje degimo kameroje metodas realizuojamas deginant kurą izoliuotame katilo korpuse. Oro tiekimas ir degimo produktų šalinimas atliekamas iš išorės, už pastato išorinės sienos.

Katilai buvo pavadinti su turbokompresoriumi, nes oro srautą verčia turbinos – ventiliatoriai.

Dujinių katilų su uždara degimo kamera konstrukcija ir veikimo principas

Dizainas dujinis katilas apima korpusas su priverstinio traukos degikliais ir viduje esančiu šilumokaičiu bei koaksialiniu vamzdiu, per kurį tiekiamas oras ir pašalinamos degimo atliekos.

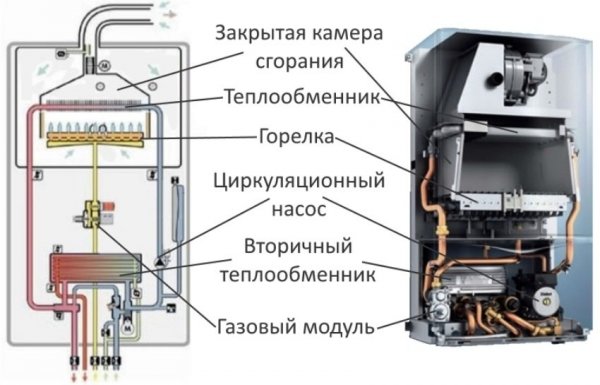

1 nuotrauka. Dujinio katilo su uždara degimo kamera vidinė struktūra ir schema. Rodyklės žymi įrenginio dalis.

Uždaroje katilo kameroje, o ne atviroje, numatytas priverstinis traukimas dūmų ištraukimo ventiliatoriaus pagalbaKamera turi išleidimo angą pastato išorėje per koaksialinį vamzdį, kuris susideda iš dviejų vamzdžių, įdėtų vienas į kitąIšorinis oras įsiurbiamas per išorinį vamzdį, dalyvauja degimo procese, o išmetamosios dujos išleidžiamos per vidinį vamzdį.

Dėl to, kad dujų katile trauka yra priverstinė, nebereikia vertikalaus kamino, išleidimo vamzdis montuojamas į artimiausią sieną horizontalioje, vertikalioje arba pasvirusioje padėtyje.

Dujų degimas užtikrinamas priverstinės traukos degikliais. Jie skiriasi nuo įprastų atmosferinių sudėtingesniu įtaisu, įskaitant ventiliatorių, kuris pumpuoja orą porcijomis. Dujų degiklio galia reguliuojama kartu su ventiliatorių sukimosi greičio pokyčiu. Atsižvelgiant į slėgį pagrindiniame dujotiekyje. pasiekiamas optimalus dujų ir oro mišinio santykis, dėl kurių pagerėja degimo parametrai ir sumažėja dujų sąnaudos.

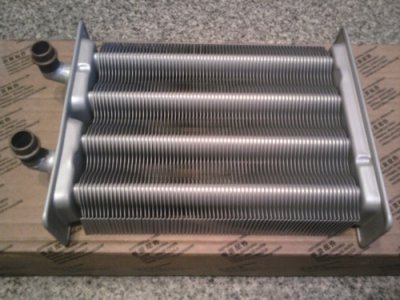

Sudegusio kuro energija perduodama aušinimo skysčiui per katilo šilumokaitį, kurį galima pagaminti pagamintas iš ketaus, vario arba plieno. Ketaus šilumokaičiai pasižymi geriausiomis savybėmis. Ketaus atsparus korozijai ir terminiam įtempimui, taip pat pasižymi geriausiomis šiluminėmis savybėmis, tarnauja ilgiau.

Varis Jis taip pat nėra veikiamas korozijos, greitai įkaista ir atvėsta, dažniau naudojamas importuotuose modeliuose.

Šilumokaičiai pagaminti iš plieno, kuriuos daugiausia pristato vietiniai gamintojai, yra lengvai pagaminami ir nebrangūs. Tačiau plienas rūdija, todėl plieno gaminių tarnavimo laikas yra trumpas.

Turbokompresoriniai dujiniai katilai veikia automatiškai. Taigi, išsprendžiami valdymo ir saugos klausimai.

Optimalūs veikimo parametrai nustatomi naudojant jutiklius Katilų sistemos: nustatomas uždegimo režimas, dujų degiklio darbinė galia, vandens kiekiai, skirti cirkuliuoti šildymo sistemoje. Katilo saugos sistema apima apsaugą degiklio liepsnos užgesimo, nepakankamo kuro suvartojimo, išmetamųjų dujų šalinimo problemų, įrenginio perkaitimo ir kt. atvejais.

Katilai gali būti aprūpinti skirtingais atliekų apdorojimo metodais. Konvekciniuose modeliuose Dujiniuose katiluose degimo produktai yra karšto vandens garai, kurie išsiskiria į atmosferą kartu su išmetamosiomis dujomis. Kondensatoriuose Katiluose yra papildomas šilumokaitis vandens garams aušinti. Praeinant per šį šilumokaitį, išsiskiria papildoma šiluma, kuri padidina bendrą įrenginio efektyvumą. Dalis degimo produktų ištirpsta vandenyje ir išleidžiami į kanalizaciją.

Pagrindiniai dujinių katilų tipai

Katilų galia turi įtakos jų dydžiui ir svoriui.ir funkcionalumas yra susiję su kontūrų skaičiumiLengvi, mažos galios katilai, skirti mažoms gyvenamosioms ir ūkinėms patalpoms, montuojami ant sienos. Tiek lengvi, tiek sunkūs, pastatomi katilai gali išspręsti ne tik šildymo, bet ir karšto vandens tiekimo problemas.

Pagal išdėstymą: siena ir grindys

Pačios galingiausios yra Grindų katilaiStandartinio dydžio gyvenamosioms patalpoms jų galia yra per didelė. Dideli pastatomi katilai dažniau naudojami gamyboje arba namų, kuriuose yra mažiausiai du aukštai.

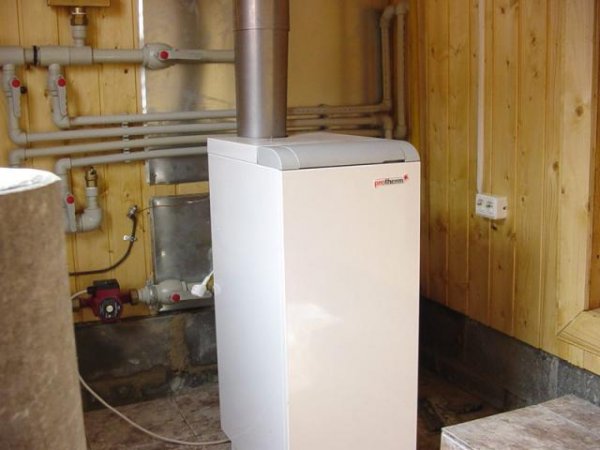

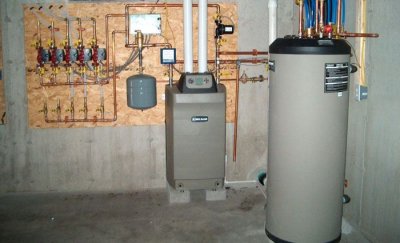

2 nuotrauka. Pastatomas dujinis katilas su uždara degimo kamera. Kaminas yra viršutinėje įrenginio dalyje.

Grindų katilų modeliai yra patikimesni ir jų tarnavimo laikas ilgesnis. vidutiniškai 5 metais ilgiau, nei montuojami ant sienos.

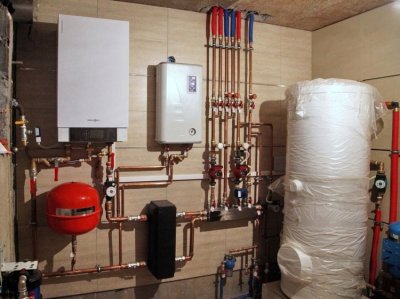

Kompaktiškų, mažos galios, lengvų katilų modelių konstrukcija leidžia juos naudoti kabančių ant kambario sienų.

Pagal grandinių skaičių: vienos grandinės ir dvigubos grandinės

Vienos grandinės katilai veikia tik šildymui, dviejų grandinių — šildymui ir karšto vandens tiekimui. Tiek vieno, tiek dviejų grandinių katilai gali būti montuojami ant sienos arba pastatomi ant grindų.

Dviejų grandinių sprendimas gali būti toks:

• atskiri kontūrai;
• biterminis šilumokaitis.

Katilo biterminis šilumokaitis atliekamas gyvatės pavidalu su vamzdžio-vamzdžio deriniu. Pagrindiniame šildymo vamzdyje yra karšto vandens tiekimo vamzdis. Vanduo šiuose kontūruose teka priešingomis kryptimis. Šio tipo šilumokaičiai yra jautrūs vandens kokybei. Jei aptarnaujamoje zonoje vanduo yra kietas, kaupiasi kalkės ir įrenginys sugenda.

Jei taškai išsidėstę dideliu atstumu, šildymas bus neefektyvus. Be to, tuo pačiu metu aptarnaujami ir mažos galios katilai. tik vienas vandens įleidimo taškas.

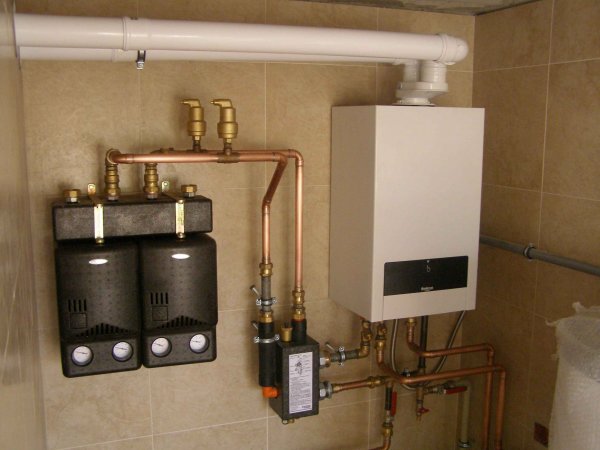

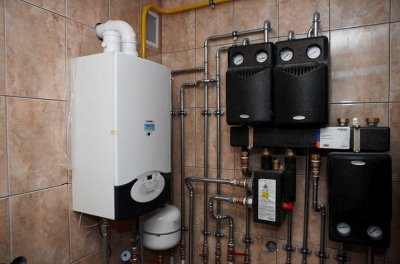

3 nuotrauka. Sieninis dvigubos grandinės dujinis katilas su uždara degimo kamera. Šildymo ir karšto vandens tiekimo vamzdžiai prijungti prie įrenginio.

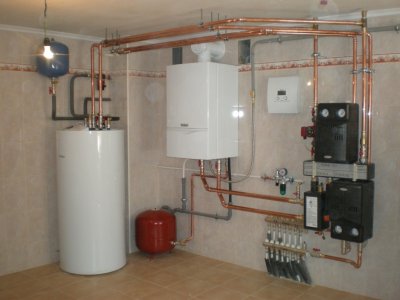

Karštą vandenį galite gauti iš vieno kontūro katilo, jį prijungę netiesioginio šildymo katilas. Beveik visi šiuolaikiniai katilai turi šią galimybę, tačiau vamzdynams reikės didelių medžiagų sąnaudų.

Grindų katilai šildo iki 1 tūkst. kv. m. Aukščio matmenys iki 100 cm, ilgis iki 45 cm, plotis iki 60 cmKaršto vandens tiekimui skirtas vanduo yra šildomas. iki 80–90 °C.

Privalumai

Dujiniai katilai su uždara degimo kamera turi daug privalumų.

Ekologiškumas

Uždaro tipo dujinis katilas nesiurbia oro iš kambarioTai ypač svarbu šaltuoju metų laiku, kai sunku vėdinti. Tuo pačiu metu į patalpą nepatenka ir dujų degimo produktai. Jei dujinio katilo modelyje įrengiamas papildomas kondensacinis šilumokaitis, tada Atmosferos tarša sumažinama iki minimumo.

Minimalus dujų suvartojimas

Tačiau turbokompresorinių ir įprastų atmosferinių dujinių katilų efektyvumas yra maždaug toks pat, Dujų suvartojimas uždaruose katiluose yra ekonomiškesnis.

Priklausomai nuo slėgio pagrindiniame dujotiekyje, priverstinio traukos degiklio turbinos sukimosi greitis reguliuojamas automatiškai.

Taigi parenkamas optimalus dujų ir deguonies santykis oro mišinyje, dėl kurio mišinys visiškai sudega ir išskiria maksimalų šilumos kiekį.

Nereikia kamino

Svarbi gero atmosferinio dujinio katilo veikimo sąlyga yra kamino, atsakingo už trauką, charakteristikos. Jei jis sumažėja, padidėja degalų sąnaudos ir sutrumpėja įrenginio tarnavimo laikas.

Tuo pačiu metu, kapitalinės statybos metu kamino įrengimo užduotis reikalauja susijusių inžinerinių sprendimų. Šiuo atžvilgiu turbokompresoriniai katilai turi neginčijamą pranašumą, nes juose esanti trauka yra dirbtinė, o oro masės įleidimo-išleidimo vamzdis gali būti išdėstytas tiek vertikaliai, tiek horizontaliai.

Kompaktiškumas

Mažas dydis ir svoris (30–50 kg) sieniniai dujiniai katilai leidžia juos montuoti kuo patogiau. Dėl izoliuotos kameros priešgaisrinės saugos yra katilų modelių, kuriuos galima įmontuoti į baldus.

Trūkumai

Be privalumų, dujiniai katilai su uždara degimo kamera turi ir trūkumų.

Triukšmingumas

Techniškai neįmanoma visiškai tyliai valdyti turbokompresorinio katilo.

Aukščiausios kokybės katilai turi triukšmą sugeriančius korpusus. Norint sumažinti bet kurio modelio keliamą triukšmą, rekomenduojama reguliuoti degiklį pagal įrenginį, tai ištaisys jo veikimą ir padės sumažinti triukšmą, kai katilas įjungiamas.

Didelės energijos sąnaudos

Turbokompresorinis katilas sunaudoja daugiau energijos nei atmosferaElektra eikvojama elektroniniam uždegimui, automatikos, cirkuliacinio siurblio ir ventiliatorių veikimui. Papildomų grandinių, pavyzdžiui, karšto vandens ruošimo ar kondensacinio šilumokaičio, prijungimas dar labiau padidina katilo energijos suvartojimą.

Energijos priklausomybė

Visi be išimties turbokompresoriniai katilai yra priklausomi nuo energijos., nes be elektros katilo automatizavimas neveiks. Elektros energijos tiekimo sutrikimų problema išsprendžiama prijungus benzininį arba dyzelinį generatorių arba prijungus nepertraukiamo maitinimo šaltinį (UPS), o tai lemia papildomas materialines investicijas.

Įrenginio pasirinkimas

Konkretaus dujinio katilo modelio pasirinkimas turės įtakos gyvenimo sąlygoms mažiausiai 5–7 metai, todėl į tai reikia žiūrėti rimtai. Įvertinta:

• galia katilas - parenkamas atsižvelgiant į šildomo kambario plotą;
• Elektros energijos tiekimo stabilizavimo galimybės - generatorius arba UPS;
• žmonių skaičius, gyvenantys patalpose - esant karšto vandens tiekimo poreikiui;
• Karšto vandens ruošimo parinktys - iš katilo grandinės arba prijungiant netiesioginio šildymo katilą;
• vandens kietumas regione — nustato galimybę įrengti modelį su biterminiu šilumokaičiu;
• būsto išdėstymas: Atstumas tarp vandens įleidimo taškų turi įtakos karšto vandens kontūro efektyvumui.

Gamintojų uždarų dujinių katilų reitingą pirmaujaT modeliai iš Vokietijos. Iš jų pagaminti modeliai yra geros kokybės. Prancūzija ir Italija. Pastaruoju metu pagerėjo rusiškų katilų kokybė, o jų konkurencingumas išlaikomas dėl mažos kainos.

Naudingas vaizdo įrašas

Žiūrėkite vaizdo įrašą, kuriame pasakojama apie dujinių katilų su uždara degimo kamera kaminų savybes.

Saugus turbokompresorinių katilų naudojimas

Kadangi dujų naudojimas kelia gaisro pavojų, Automatinis turbokompresorinių katilų valdymas įjungiamas bet kokiose potencialiai pavojingose ​​situacijose.

Šildymo įrangos montavimą geriau patikėti specialistams., nes bet kokie pažeidimai gali sutrikdyti įrenginio veikimą ir panaikinti gamintojo garantiją.

Įrengimo norminiai dokumentai yra galiojantys. SNiP, aplinkos saugos reikalavimai dėl kenksmingų išmetamųjų teršalų ir sanitarinių standartų.
