והחום לא ילך לשום מקום! בחירת מחליף חום לתנור סאונה
מחליף חום הוא מכשיר מיוחד. להעברת אנרגיה תרמית ממקור חום, בדרך כלל תנור או דוד, נוזל קירור.
נוזל הקירור במחליף החום הוא מים, כמו גם כל נוזל אחרלאחר החימום, היחידה משמשת לצרכים ביתיים, תעשייתיים או אחרים.
מתקן מחליף חום לסאונה בוערת בעץ
תפוקת חום גבוהה של תנורי סאונה, עוצמת בעירה מוגברת של דלק בהם משמשות באופן פעיל להצבה בהם. מכשירים לחימום מים לכביסה.
מחליפי חום לאמבטיות הם מיכל חלול ואטום למים, בעל צורת סרפנטינה (רגיסטר), ממוקם בתיבת האש, כמו גם מיכל אטום, מונח על הקיר או הארובה שלו.

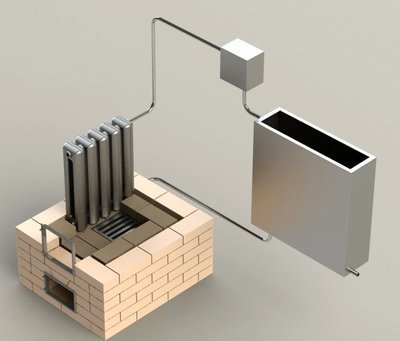

מכשיר לחימום מים סוג מחזור הדם מחוברים באמצעות מערכת צינורות למיכל אגירת מים חמים.
עקרון הפעולה של מכשירי חימום מים עקיפים מבוסס על זרימת נוזלים כתוצאה מההסעה הטבעית שלו.
הַפנָיָה. הסעה טבעית של נוזל מתרחשת כאשר השכבות התחתונות של הנוזל מתחממות והופכות קלות יותר, עולות למעלה, בעוד שהכבדות והקרות יורדות, תופסים את מקומם של המחוממים.
להפעלת מערכת מחזור נוזלים פתוחה (ללא שימוש במשאבת סירקולציה), קוטר הצינורות המספקים מים למיכל האחסון, לא צריך לעלות על אינץ' אחדכדי להבטיח את קצב המחזור הנדרש.
אורך הצינורות ממחליף החום למיכל האחסון לא צריך לעלות על 3 מטרים. אורך זה מספיק לעתים קרובות כדי להעביר את מיכל האחסון מחדר האדים לחדר סמוך לצורך כביסה.
קיבולת המים החמים, על פי חוקי ההסעה הטבעית, נקבעת מעל גובה מחליף החום.
צינורות הברגה מרותכים לציוד חימום המים בצדדי הכניסה והיציאה כדי לחבר את צינורות הסירקולציה המחברים את המכשיר למיכל.
מיכל האחסון הנפוץ ביותר מפלדה נפח 60-120 ליטר, בהתאם לעוצמת התנור.
ברז ניקוז לשטיפה מותקן על מיכל האחסון, וברז לניקוז נוזלים מהמערכת מותקן על צינור זרימת המים הקרים (התחתון).
חָשׁוּב! מומחים לא מומלץ התקנת משאבת סירקולציה במערכות חימום המים של תנורי סאונה.
סוגים
סוגי המכשירים הבאים נמצאים בשימוש נפוץ:
- פְּנִים. האפשרות הפשוטה ביותר, המיוצרת בצורת סליל המובנה בתוך תיבת האש של התנור, המכוון לשימוש פעיל בחום שנוצר על ידי הדלק.
- חִיצוֹנִי. זהו מיכל מים המותקן על הדופן החיצונית של התנור. הטמפרטורה הגבוהה של הדופן מחממת את המיכל על ידי העברת קרינה תרמית אליו. אפשרות זו קלה יותר לייצור מאשר מחליף חום פנימי.

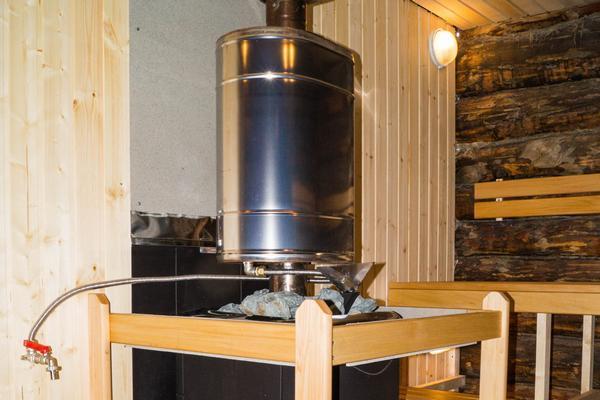

- חִיצוֹנִי. מיכל מים המותקן על צינור הארובה הוא דרך יעילה להתקין מחליף חום, שאינו דורש מאמץ רב בהתקנתו ואינו תופס מקום רב בחדר האדים.

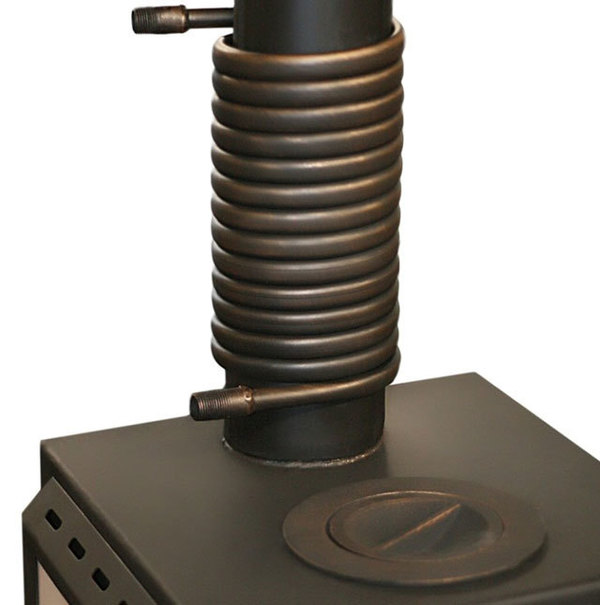

- זרימה חיצונית (אקונומיזר). זהו מחמם זרימה קטן בעל קיבולת בינונית. מ-5 עד 10 ליטר, מותקן על צינור הארובה ומחובר למיכל האחסון באמצעות מערכת צינורות. זהו כנראה מחליף החום הטוב ביותר מבחינת התקנתו ושימושו.

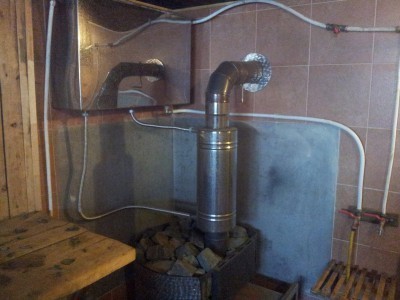

תמונה 1. מחליף חום חיצוני לתנור סאונה. המכשיר עשוי מפלדת אל-חלד ומותקן על הארובה.
- מודלים משולבים. במקביל, התכנון כולל סליל המובנה בתוך תיבת האש ומיכל מים חיצוני המותקן על צינור הארובה. שני המכשירים מחוברים באמצעות מערכת צינורות ויש להם מיכל מחובר נפרד לאיסוף נוזל חם.
ממה הם עשויים?

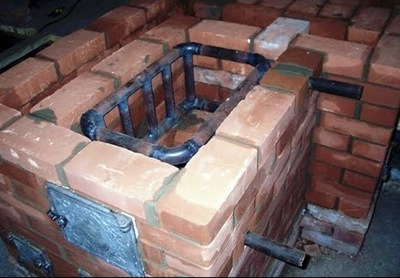

מחליפי חום פנימיים (אוגרים) בצורת רשת בצורת L עשויים צינורות פלדה כפופים, ברזל יצוק או נחושת בעלי דופן חלקה. קוטר 40-50 מ"מ.
מיכלי מים עשויים מפלדת גיליון חתוכה ומרותכת בעובי העולה על 2.5 מ"מ.
החומר הפופולרי ביותר לייצור מכשירי חימום מים הוא נירוסטה, מכיוון שמדובר במתכת זולה בעלת עמידות גבוהה בחום.
תְשׁוּמַת לֵב! בייצור מכשירי חימום מסוג זה בִּלתִי רָצוּי לְהִשְׁתַמֵשׁ פלדה מגולוונת, כי בטמפרטורה מעל 200 מעלות צלזיוס אבץ מתחיל להתאדות.
חסרונות של יחידות ברזל יצוק - שבריריותם ומשקלם, ו נְחוֹשֶׁת - מחיר גבוה ועמידות לא מספקת בחום.
מיקום: על הארובה, בתוך תיבת האש, על הקיר הצדדי
מבנים פנימיים ממוקמים בתוך תיבת האש של התנור לאורך קווי המתאר שלו באופן כזה שהם אינם נמצאים באזור טמפרטורת הלהבה המקסימלית והגזים החמים יוצאים ממנה, כך שהמכשיר יחזיק מעמד זמן רב ככל האפשר.
יחידות חיצוניות גופי חימום מותקנים על דופן הצד של הכיריים כך שלא יפריעו לשימוש בכיריים.
חִיצוֹנִי, כולל זרימה (אקונומייזרים), המותקנים ישירות על צינור הארובה, ומקיפים אותו במעגל.
המלצות לבחירה
יתרונות וחסרונות של האפשרויות מחליפי חום:
- פְּנִים. במגע ישיר עם אזור הבעירה, כך שקצב החימום של נוזל הקירור גבוה. עם זאת, יעילות בעירת הדלק במערכת כזו נמוכה, מכיוון שנוזל הקירור גוזל חלק מהאנרגיה הנוצרת מהדלק, מה שמוביל לצריכת יתר שלו בעת חימום חדר הקיטור. על פי חישובים, יעילות מחליפי החום הפנימיים לא עולה על 50%.
- חִיצוֹנִי. הוא מתחמם לאט יותר מסליל בשל ריחוקו ממקור החום, אולם הוא גם לוקח חום מדופן תיבת האש, מה שמפחית את יעילות המערכת. חסרונות התוכנית - מיכל הממוקם על דופן הכיריים דורש תוספת מתמדת של מים קרים עקב חימוםו המהיר, כמו גם סיכון אפשרי לכוויות בעת נגיעה במיכל.
- חִיצוֹנִי. מגביר את יעילות שריפת הדלק בכבשן עד 60% על ידי קירור הגזים החמים העוברים דרך הארובה, מה שמפחית את הזמן שלוקח לחימום חדר האדים ואת כמות הדלק הנדרשת. החיסרון של האפשרות החיצונית הוא הצורך להוסיף מים קרים כשהם רותחים במיכל.
- זרימה חיצונית (אקונומיזר). בעת שימוש בכלכלן, למים במיכל יש זמן להתחמם לטמפרטורה הנדרשת לשטיפה בזמן שחדר האדים מתחמם, מה שהופך מערכת זו לאפשרות הטובה ביותר לשימוש באמבטיות.
חָשׁוּב! בעת ייצור מחליף חום ומיכל אחסון, עדיף לבחור את הצורה והגודל על ידי השוואתם. עם תנורים בעלי עוצמה דומה מיצרנים ידועים, מכיוון שתנורים אלה עברו את מבחני היעילות הנדרשים.
מודלים משולבים כוללים את החסרונות של האפשרויות המפורטות ואינן פופולריות במיוחד כיום.
סוגי מכשירים בתמונות

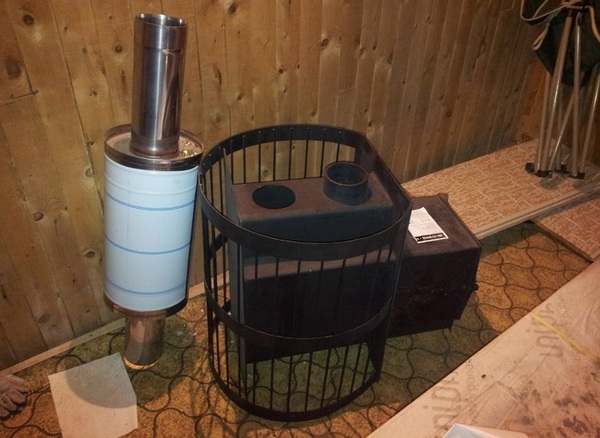

תמונה 2. מחליף חום חיצוני המותקן על צינור של תנור סאונה. המכשיר מלא במים.

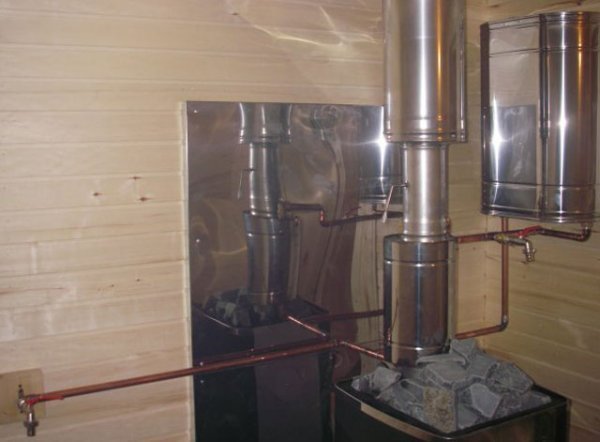

תמונה 3. מחליף חום חיצוני לתנור, עשוי נחושת. המכשיר מותקן על הארובה.

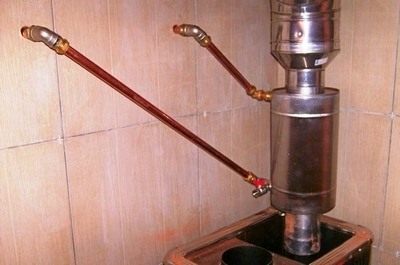

תמונה 4. מחליף חום חיצוני לתנור סאונה. המכשיר מחובר למיכל המים באמצעות צינורות.
סרטון שימושי
צפו בסרטון, המדגים את תהליך התקנת מחליף חום לתנור סאונה, תוצרת בית.
דלק למחליפי חום בסאונה: עץ, גז, משולב
כיום, השוק מציע תנורי סאונה עם התקני חימום מים ישירים ועקיפים. כל המבנים הנ"ל.
אלה כוללים תנורי עצים זולים, תנורי ברזל יצוק חזקים ותנורים הפועלים על גז או דלקים משולבים.
בעת בחירת מחליף חום עבור הדלק הנדרש, מומחים ממליצים לשים לב רק לעובדה שהוא עשוי עשוי מפלדת אל-חלד איכותית, אשר יאריך את חיי השירות שלו ויהפוך את השימוש בבית האמבטיה לנוח ובטוח.
