למי שאוהב לשחות גם במזג אוויר קר: תנור עצים לבריכה. איך לבנות אותו בעצמך?

למי שאוהב טיפולי מים העונה הקרה אתה צריך באופן לא רצוני לבחור מקווי מים עם מים קרים או קפואים לחלוטין.

אבל לא כולם יכולים לעמוד בשחייה בבור קרח או בגופן לא מחומם עם טמפרטורה 12–15 מעלות.

לכן, מתעוררת בעיית חימום המים. כמובן, יהיה בלתי אפשרי לחמם אגם או נהר שלם. אבל אמבטיה או בריכה קטנה לא יהיה קשה לחמם אותו.

איך לחמם הרבה מים לבריכה

בפועל, חימום מים בבריכה מתבצע באמצעות שיטות שונות:

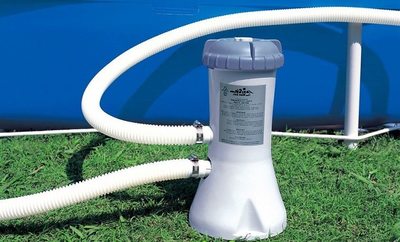

1. באמצעות זוֹרֵם שיטה. כדי לחמם כמות גדולה של מים, זרימתם מאורגנת באמצעות מכשיר חימום. הנוזל נלקח מתחתית הבריכה, מסונן ומועבר דרך גוף החימום. מים חמים בלחץ מוזרקים לתוך הבריכה מהצד הנגדי מפתח היניקה.



2. באמצעות עָקִיף חימום. במקרה זה, המים מחוממים על ידי הקירות והרצפת החמים של הבריכה. כך מאורגן חימום של בריכות נייחות הפתוחות כל השנה.

במקרים שונים, חשמל, אנרגיה סולארית, בעירת גז, מוצרי נפט ותנורי עצים מסייעים בחימום הבריכה.

תנור עצים

תנורי דלק מוצק יכולים להתמודד עם כל נפח של מים מחוממים בבריכה, הם קלים לתפעול וחסכוניים.

ניתן לבחור את הכיריים המתאימות לחימום הבריכה על ידי קביעת המשימה שעומדת בפני הציוד:

• הַסָקָה כל השנה בריכות עם כמות גדולה של מים, תוך שמירה על טמפרטורה קבועה. תנורי לבנים ענקיים עם מחליף חום, דוודים בעלי שריפה ארוכה מהסוג "סטרופובה", דוודי פירוליזה עם עיצוב פיר.

היתרונות של תנורים כאלה הם האפשרות לשמור על אותה טמפרטורה לאורך זמן במחליף החום ולווסת את מהירות החימום, זמן פעולה אוטונומי ארוך ללא עומס, היכולת לחמם את הבריכה באמצעות חימום עקיף. החיסרון הוא העלות הגבוהה יחסית של הציוד, צנרת אינסטלציה מורכבת.

• חימום מהיר מקורה עונתי בריכה ושמירה על הטמפרטורה הנדרשת. הדרישה העיקרית לציוד היא הספק גבוה. ניתן לחשב זאת על ידי ידיעת נפח הבריכה, הפרש טמפרטורות המים ואובדן החום. כדי לחמם ליטר מים במעלה אחת במשך שעה אחת אתה צריך 0.001 קילוואטחימום אלף ליטר בשעה ידרוש כוח ב 1 קילוואט.

בהתחשב באובדן חום, יש להכפיל מדד זה על ידי 1.2-1.3. אז הדוד עבור 25 קילוואט יחמם 1 קוביית מים במעלה אחת ב-15-20 דקות. יש להתקין את מחמם המים באופן קבוע; עדיף להשתמש במערכת חימום זרימה.

• חימום מהיר רחוב קטן בריכה בטמפרטורות סביבה נמוכות. הדרישה העיקרית לדוד עבור מצב פעולה זה היא עוצמה גבוהה וניידותהמשקל הנמוך והקומפקטיות של הכיריים יהוו תוספת נעימה.

בחירת חומר אופטימלית לגוף החימום

כדי לבחור את החומר המתאים לתנור הבריכה שלכם, עליכם לקחת בחשבון את הגורמים הבאים:

1. הִזדַמְנוּת הוֹבָלָהבשל משקלו הכבד, עדיף להציב מכשיר לבנים לצמיתות על בסיס טוב.

   אם הבריכה מתקפלת ומותקנת במקומות שונים, עדיף להשתמש במבנה מתכת.

2. זְמִינוּת שטח פנוי. דודי מתכת תופסים פחות מקום מאשר דודי לבנים; מבנה לבנים יצטרך להיות מוגן מפני השפעות המשקעים: לבנות גג או להרכיב תנור בבניין.
3. עלות וזמינות חומרים.
4. הזדמנות למשוך רתך מוסמך או בנאי תנורים.

דוד לבנים עמיד ונראה טוב. תנור לבנים יכול גם לבצע מספר פונקציות נוספות: לחמם את החדר, לבשל אוכלאם יש לכם את הכישורים, תוכלו להכין מכשיר כזה בעצמכם, מה שיפחית משמעותית את עלות מערכת החימום כולה.

מבנה מתכת תוצרת בית נבחר אם התקציב מוגבל.

דיאגרמת דוד

סוגים שונים של מבנים משמשים לחימום מים בבריכה. המכשירים מורכבים מתא אש, מחליף חום, גוף וארובה.

מַתַכתִי היחידות ניידות ויש להן יעילות גבוהה, אינם דורשים בסיס מוצק.

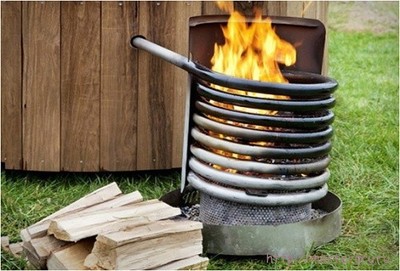

המכשיר הביתי הפשוט ביותר לחימום מים בבריכה הוא גליל מתכת עם שכבת מים המונחת בפנים לאורך הקירות. מחליף חום: סליל נירוסטהעצים נשרף בפנים, מים נשאבים או זורמים מעצמם לבריכה הנמצאת בקרבת מקום.

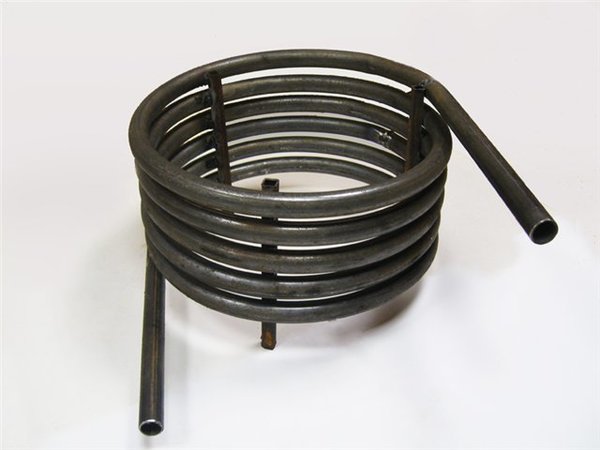

תמונה 1. כדי לייצר תנור בריכה, תזדקקו לסליל דומה: זהו מחליף חום שדרכו יסתובב נוזל הקירור.

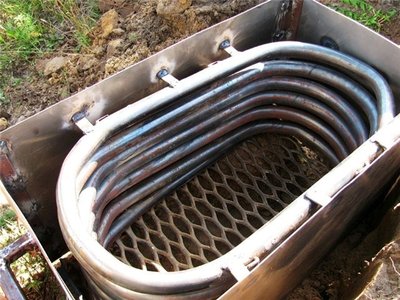

תנור מתכת עם מחליף חום מובנה קשה יותר לייצר אותו, אך יעיל יותר. תא האש ממוקם מתחת למחליף החום, שיכול להיות רשת של צינורות מרותכים, סליל, צלעות של סוללות ברזל יצוק, רדיאטורים לרכב עם לוחות דלילים. גזים חמים, העוברים דרך מחליף החום, מחממים את הנוזל המסתובב.

בדוודים המבוססים על תנור בעל שריפה ארוכה "בולריאן" כל הדלק הולך לחימום המים העוברים. בעלי מלאכה ביתיים למדו זה מכבר לייצר מכשירים כאלה מצינורות פרופיל ופח.

בניית דוד במו ידיך

כשעובדים עם מתכת, חשוב להקפיד על הכללים הפשוטים ביותר כללי בטיחות.

בחירת פרויקט

עבור אומן ביתי, האתגר האמיתי יהיה להכין זאת בעצמך תנור חימום מסוג בולריאן, עם זאת, עם סבלנות ומיומנויות ריתוך מתכת, משימה זו אפשרית.

כדי ליצור מכשיר לחימום מים, תזדקק לצינור פרופיל מרובע בעובי דופן של 4 מ"מבמהלך העבודה נעשה שימוש במכונת ריתוך, מטחנה, מלחציים וכלי עבודה אחרים לעיבוד מתכת.

בנוסף לצינור המרובע, תזדקקו לכמה יריעות ברזל לתא השני ולדלתות, שסתום, צינור למיכל ההתפשטות, תבריגי אינסטלציה לשקע ולכניסה של נוזל הקירור.

הליך ריתוך תנור מים חמים באמצעות עץ

קודם כל, האספנים מרותכים: תחתון ועליון. התחתון בצורת "קופסה", כל המבנה יעמוד עליו, העליון הוא בכל צורה שהוא, ומתפקד כמיכל הרחבה.

מחליף החום מורכב מ בצורת L, מרובע או מעוגל בצורת מהדק צינורות עגולים. החלק התחתון שלהם מחובר לסעפת, החלק העליון - למיכל ההתפשטות. הפערים בין הצינורות מולחמים היטב עם יריעת מתכת.

עַל 2-3 גבהים במנהרה שנוצרת מותקן תא בעירה משני. גזים חמים עולים לאורך מדף חם. עדיף לייצר אותו ממתכת. עובי 5-7 מ"מ, צינורות אוויר מחוברים לתחילת המדף.

תיבת אש מסודרת מתחת לתא האש לְגַרֵר.

קצוות המנהרה מולחמים, ארובה מותקנת על הקיר האחורי, ודלתות ומחסנית אפר תלויים בצד הקדמי.

נוח להכין מחבת אפר בצורה של כף נשלפת: זה מקל על ניקוי התנור.

הרגליים מולחמות, ידיות וגלגלים תלויים - ניתן להזיז את הכיריים כמו עגלת יד.

התנור מוכן, עכשיו אפשר לחבר את הארובה, למלא את המערכת במים ולבצע ניסוי.

קשיים בייצור

הקושי היחיד בבניית תנור מסוג זה הוא אטימות של תפרים מרותכים. אם אתה רתך קטגוריה רביעית, אז אתה יכול לרתך עם כל מכונת ריתוך. אם אתה מתחיל, קנה מכונה חצי אוטומטית ומיכלי פחמן דו-חמצני וקח קורסי ריתוך.

לפני תחילת העבודה, צייר סקיצה פשוטה של ​​הדוד עם כל חלקיו.

סרטון שימושי

צפו בסרטון הזה שמראה איך לבנות מחמם בריכה המופעל על עץ ביתי.

מַסְקָנָה

לא קשה להפעיל מחמם בריכה בצורה נכונה. עם זאת, ישנן מספר המלצות שיסייעו במניעת תקלות ולהאריך את חיי הציוד.

הדליקו את הכיריים עצי הסקה יבשיםהלחות המתאדה מעץ ההסקה הלח בתא האש מתעבה בארובה וגורמת לקורוזיה של חלקי מתכת. רוב בעלי התנורים מייבשים עצי הסקה בתנאים טבעיים: מתחת לסככה. רמות לחות אופטימליות ב... 15-20% עצי ההסקה מגיעים מעבר שנתיים של ייבוש.

יש להימנע מחדירת פחמן חד-חמצני לחדר. אם הגחלים עדיין בוערות בתיבת האש, אסור לסגור לחלוטין את מכסה הארובה.

חלקים מסוימים בכיריים מתחממים מאוד בעת הדלקה. נגיעה בדלתות או במפרק עלולה לגרום לִשְׂרוֹף.

ודאו שיש מספיק חום במחליף החום במהלך השריפה. נוזל קירור, והוא היה במחזור ללא הרףאם נוזל הקירור רותח, המערכת עלולה להתפוצץ. לפני הדלקת העצים, יש לוודא שהמערכת תקינה, שכל הברזים פתוחים ומשאבת הסירקולציה מופעלת.

לִרְתוֹם יש לייצר את התנור לחימום הבריכה עשוי מתכתפלסטיק ופוליפרופילן אינם מתאימים: הטמפרטורה ליד גוף החימום יכולה להיות גבוהה, ומפרקי פלסטיק עשויים לא לעמוד בה.

היעילות הגבוהה ביותר של הכיריים מושגת בעת שריפת עץ במצב אינטנסיבי. לכן, עדיף לעשות זאת לעתים קרובות יותר. סימניות קטנות.
