הדבר הטוב ביותר להוסיף למערכת: משאבות סירקולציה לחימום Wilo

מכשיר זול ואמין על מנת להגביר את יעילות מערכת החימום - משאבת סירקולציה Wilo.

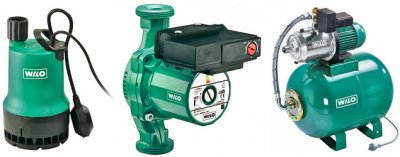

המותג Wilo אינו זקוק לפרסום. משאבות תעשייתיות וביתיות עם מגוון פונקציות. משמשים בכל רחבי העולם.

משאבת סירקולציה לחימום Wilo

החברה קיימת מאה וחציבמהלך תקופה זו, שמו הפך לסמל של איכות ואמינות. מאז 2008, השם Wilo SE אושר.

אם אתם צריכים להשלים מערכת חימום, משאבת Wilo תהיה הבחירה האופטימלית.

מפרט טכני

• ביצועים 2.2-6 מטרים מעוקבים לשעה;
• ההספק תלוי בתדר שנקבע ונמצא בטווח 39-176 מערב;
• תדירות סיבוב 0.1-4.8 אלף סל"ד.;
• שואב מים קרים בטמפרטורה מתחת לאפס (עד -10°C);
• משאבות מים חמים עד 110 מעלות צלזיוס;
• משקל - 2-8 ק"ג.

התקנת משאבה תאריך את חיי דוד החימום ישתמשו בדלק או בחשמל בצורה חסכונית.

יתרונות מוצרי Wilo

המכשיר מיועד לשימוש נוח:

• אמינות, עיצוב פשוט, קומפקטיות;
• ציפוי קטאפורטי מגן מפני חלודה;

• עָשׂוּי עשוי מחומרים איכותיים;
• בקרת מהירות ידנית שְׁאִיבָה;
• מָנוֹעַ אינו מגיב לזרמי חסימה ואינו דורש ממסר;
• הגנה מפני ריצה יבשה;
• סובל סביבות חמות עד 40 מעלות צלזיוס, מותקן בחדרי דוודים;
• אֶפשָׁרִי הרכבה עצמית.

אם לשפוט לפי ביקורות של משתמשי המוצר, אין חסרונות.

משאבות Wilo מתאימות לקונים בכל רמת הכנסה. עלות המכשיר הפשוט מתחילה בין 2500-3000 רובל, ניתן לרכוש דגמים רבי עוצמה עבור בניינים רב קומותיים עבור 150-230 אלף רובל.

רכיבי המכשיר

משאבת הסירקולציה מורכבת מכמה אלמנטים:

• מִסגֶרֶת;
• תא עבודה;
• מָנוֹעַ;
• רוטור;
• גַלגַל מְנִיעַ;
• אוטומציה.

מנועי Wilo זמינים במגוון רחב עבור כל תצורת מערכת. ישנם מוצרים עם מנועים חזקים שיוצרים לחץ מצוין.

סוגי מכשירי שאיבה

הם מדגישים שני זנים עיקריים משאבות סירקולציה למערכות חימום.

עם רוטור יבש

מכשירים מסוג זה נבדלים על ידי כוחם המוגבר.

החלקים העיקריים של המשאבה אינם באים במגע עם המדיום הנשאב., כי הם ממוקמים בתא אטום.

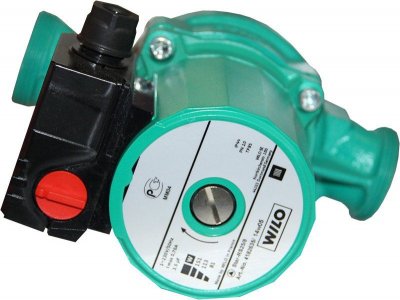

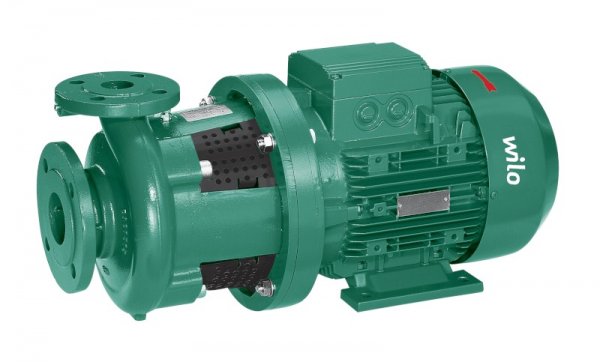

תמונה 1. משאבת סירקולציה של היצרן Wilo עם רוטור יבש. בחלק האחורי יש מאוורר לקירור חלקי המכשיר.

מכשיר כזה מסוגל ליצור עמוד לחץ עד 15 מטרים, עם זאת רוטור יבש אומר כמה בעיות:

• נדרשת תחזוקה שוטפת;
• יש רעש כאשר המנוע פועל;
• ריצה יבשה פירושה בלאי תקופתי המחייב פעולה.

אם יש תקלה, תצטרכו להחליף את החלקים., אשר עשויים מחומרים יקרים ובעלי עלות משמעותית.

עם רוטור רטוב

זן זה מאופיין בחוסר יומרות רב יותר שלו ו אינו דורש תשומת לב מצד הבעלים.

הם לא דורשים תחזוקה מכיוון המכשיר אינו דורש ניקוי או שימון. תפקידו של חומר סיכה מתבצע על ידי נושא חום שבא במגע עם החלקים הנעים של הציוד.

בשל כך המשאבה שקטה, אינה נשחקת וצורכת מעט אנרגיה.

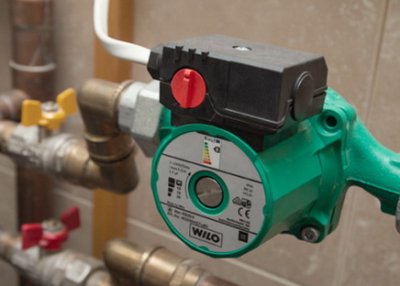

תמונה 2. משאבת סירקולציה של היצרן Wilo עם רוטור רטוב. היא פחות תובענית מהסוג היבש של המכשיר.

בחירת משאבת גרונדפוס

לפני רכישת מכשיר, הצרכנים מונחים בעיקר על ידי העלות. מחירי Wilo נחשבים בצדק לנמוכים, אך יצרנים אחרים מציעים משאבות זולות.

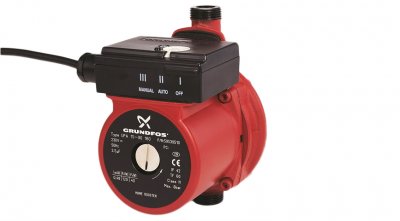

לדוגמה, גרונדפוס. הדגם הזול ביותר, שניתן להשוות אותו למחירי Wilo — מערכת UPS של גרונדפוס 25-40 180 (מְחִיר כ-5 אלף רובלהמכשיר יוצר עמוד לחץ עד 4 מטרים, שואב נוזל במהירות 3.5 מטרים מעוקבים לשעהטמפרטורה מקובלת — מ-2 עד 120 מעלות צלזיוס.

מערכת ה-UPS של גרונדפוס היא סדרת הדגמים הפופולרית ביותר, בעל התכונות הבאות:

• החלפת הילוכים;
• פעולה שקטה;
• רוטור רטוב;
• אפשרות להתקנה במערכות חימום ומיזוג אוויר.

לאפשרויות היקרות יותר יש את המאפיינים הטכניים הטובים ביותר. דגם מסדרה זו 25—80 צפון 180 יוצר עמוד עד 9 מטרים, המחיר זהה פי 5 גבוה יותר.

לבחירה נכונה וחסכונית עליך ללמוד בקפידה את המפרט של כל דגם ספציפי.

אם המשאבה נבחרה לשימוש ביתי, לרוב פירוש הדבר ספק כוח חד פאזי (המספר 100 בשםאם הרשת היא תלת פאזית, אזי ההתקן המתאים מסומן המספר 200.

גם מאפייני העיצוב משמעותיים. בחלק מהדגמים יש הגנה נוספת על הרוטור. ("נגד חסימה"), מה שמפחית את הסיכון לכשל.

תכונות הדגמים

ליצרן Wilo יש מספר דגמים פופולריים של משאבות סירקולציה.

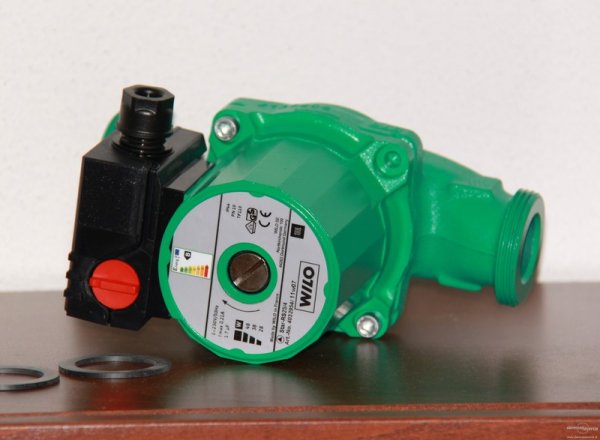

ווילו RS 25 6

דגם היצרן שיוצר את עמודת הלחץ 6 מטרים.

יתרונות:

• רוטור רטוב, מהירות מתכווננת;
• המנוע אינו מגיב לזרמי חסימה, אין צורך בממסר;
• נוזל קירור עם טמפרטורה בטווח (מ-10°C- עד 110°C);
• פילטר מותקן מול המחסנית, מה שמגביר את אמינות המשאבה;
• פועל בתפקוד מלא בטמפרטורות הסביבה עד 40 מעלות צלזיוס;
• התקנה קלה;
• תופס מעט מקום (אורך התקנה - 180 מ"מ).

סדרת Wilo Star RS

מגוון משאבות קומפקטיות ואמינות לשימוש ביתי.

האותיות בשם מציינות את מאפייני המוצר:

• RS - סוג, רוטור, אביזרים;
• לאחר מכן מגיעים המספרים המציינים את קוטר החיבור, הלחץ וקוטר צינור ההסתעפות.

המשאבה מסוגלת לספק לחץ קבוע במערכת החימום, אך חשוב לבחור את האפשרות הנכונה, תוך התחשבות בגורמים הבאים:

• עמודת לחץ במטרים;
• קיבולת המשאבה (כמות המים שהיא יכולה לשאוב ביחידת זמן).

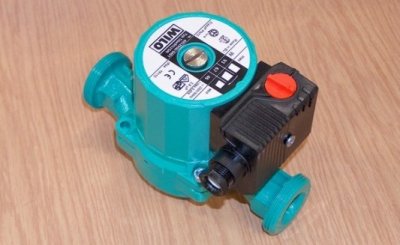

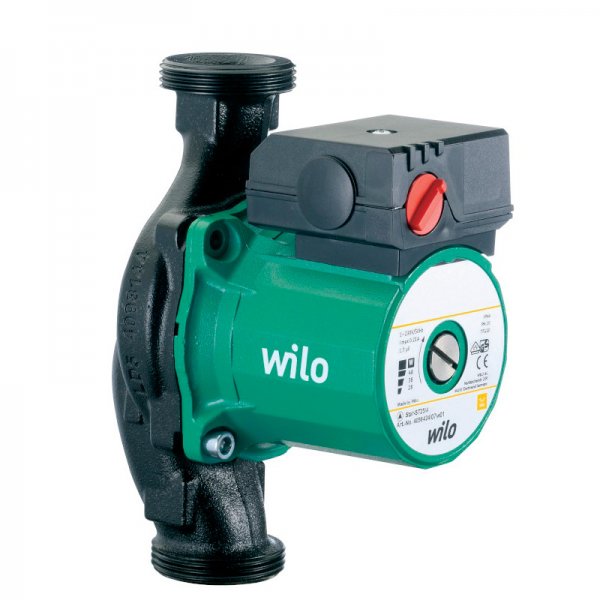

תמונה 3. משאבת סירקולציה Wilo Star RS. המכשיר הוא מכשיר רוטור רטוב.

ערכים אלה מסופקים על ידי היצרן., אשר בודק את המכשיר בתנאים הקרובים ככל האפשר לאמיתיים. תיעוד המשאבה מכיל גרפים המשקפים את יכולות הלחץ והזרימה של המשאבה.

מאפיינים עיקריים:

• עמודת לחץ;
• הספק (בהתאם לתדר);
• הלחץ במערכת מגיע ל- 10 בר.

מיועד לשאיבת מים נקיים בלבד, ניתן להוסיף גליקול ביחס של 1:1.

מוזרויות:

1. המנוע אינו דורש התקנים נוספים, עמיד בפני זרמי חסימה, אינו מגיב לעליות מתח.
2. תדר הסיבוב מופעל, למטרה זו יש מתג הפעלה עם סימונים בגדלים שונים על גבי תיבת ההדקים. זה עוזר להשיג את הטמפרטורה האופטימלית בבית ולחסוך בחשמל.
3. כדי להוציא אוויר מהמערכת, מה שגורם למכשיר לפעול במצב סרק, משתמשים בבורג מיוחד.

שימוש בפונקציית שינוי התדר מאפשר להפחית את צריכת האנרגיה. עד 50%אם הטמפרטורה ירדה, יהיה צורך להגביר את התדירות. אם רעש מתרחש בתדירות גבוהה מדי, הורדת התדירות תסייע להפחיתו.

מכשירים אוניברסליים אלה משמשים:

• לשאיבת מים קרים וחמים;
• במעגלי קירור ומיזוג אוויר;
• בבתים ובעסקים.

המשאבה קלה להתקנה:

• התקנה מותרת על כל קטע של המעגל;
• התקנה אופקית או אנכית (המגבלות מפורטות בגיליון הנתונים הטכניים);
• ניתן להתקין את תיבת המסוף ב-4 עמדות;
• אפשרות לחיבור כבל דו-צדדי;
• לנוחות ההתקנה, מסופקים מסופי קפיץ.

המוצר עשוי מחומרים איכותיים:

• סגסוגת ברזל יצוק אפור בעלת חוזק גבוה (חלק מהדגמים עשויים מברונזה);
• פוליפרופילן (למאיץ);
• נירוסטה (לפיר);
• מטלוגרפיט (מיסבים).

בין היתרונות, את העמדות הראשונות תופסים מחיר מעורר השראה וצריכת אנרגיה נמוכה.

חיבור המכשיר

חימום יעיל ופיזור חום אחיד בכל החדרים מובטח על ידי משאבת סירקולציה שנבחרה כראויחשוב להתקין אותו נכון, הרבה תלוי גם בזה.

התקנה עצמית אינה דורשת ידע מקצועי, אך ישנן מספר נקודות חשובות.

נקודת חיבור

ניתן להתקין אותו על כל חלק של הקונטורה, אך אנשי מקצוע ממליצים לבחור צינור החזרה.

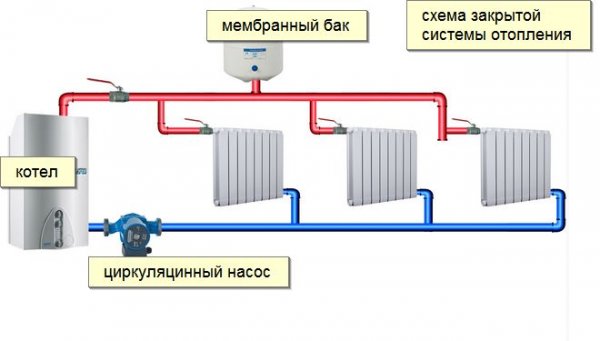

תמונה 4. תרשים מערכת החימום. משאבת הסירקולציה מותקנת על מעגל החזרה.

התקנה במערכת החימום

המים סגורים, הצינורות נחתכים בהתאם לאורך ההתקנה של המוצר. לפני ההתקנה, יש לבדוק באיזה מיקום, אופקי או אנכי, המשאבה אמורה לפעול. לאחר מכן יש לאטום ולהדק את נקודות החיבור. יש לקחת בחשבון מראש את החיבור לרשת החשמל.

מסננים

מומלץ להתקין מסננים גסים נוספים., זה יגן על המכשיר מחשיפה מקרית לחלקיקים ויפחית משמעותית את הסבירות לכשל.

כיס נפרד

לפעמים לצורך נוחות התחזוקה והתיקון של המשאבה ההתקנה מתבצעת בכיס נפרדלמטרה זו, נוצר ענף נוסף של אורך. מחצי מטר. בקצוות מותקנים שסתומים, המאפשרים ניתוק המכשיר מהמעגל הכללי ברגע הנכון. במקרה זה, אין צורך לנתק את המערכת - השסתומים נסגרים, המשאבה מוסרת ממקומה ונשלחת לתיקון, והמבנה ממשיך לפעול.

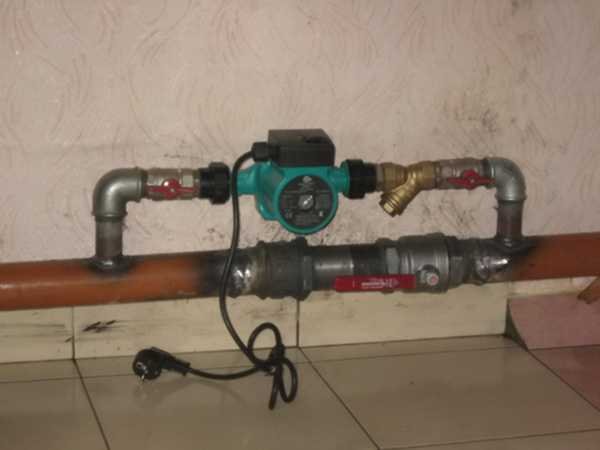

תמונה 5. כיס מיוחד למשאבת הסירקולציה. שסתומים ממוקמים בקצוות המבנה.

תחזוקה ותיקון

היחידות כל כך פשוטות שניתן לבצע עבודות תחזוקה בעצמכם.

הציר לא מסתובב

עקב רמת הרעש הנמוכה, לא ניתן לראות מיד שהמשאבה הפסיקה לפעול כראוי. תקלה זו זוהתה באמצעות בודק סיבוב פיר מיוחד. אם המשקל לא מראה סיבוב, המכשיר מנותק מיד מהרשת.

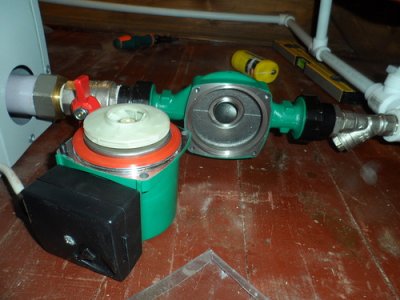

לפעמים זה קורה עקב חוסר פעילות ממושך או כניסת חפץ זר לתאבשני המקרים, יהיה צורך לפרק את המשאבה. יש לפתוח את הציר (יש חריצים עליו למטרה זו) ולהסיר את החלקיקים. בדגמים מסוימים, יהיה צורך לשלוף את המנוע ולפתוח את הציר, לאחר מכן להרכיב את המשאבה ולבדוק אותה.

נשמע צליל חריקה

זה אפשרי כאשר המערכת מתחממת.

הסיבה לחריקה היא המגע בין גלגלת המנוע לפקק הניקוז.

ניתן לבטלו על ידי התקנת אטם על התקע. אם זה לא עוזר, חלק מהגלגלת מנוסר בזהירות, לא יותר מ-3 מ"מ.

החלק שבא במגע עם התותב נחתך.

זה מתעכב

כדי לתקן את הבעיה הזו תצטרכו לפרק את המשאבה ולנקות את המשקל בעזרת מברשת. כדי למנוע זאת, מותקן פילטר גס למשך זמן רב.

המשאבה רוטטת

בעיה זו נפתרת על ידי החלפת המיסבים., חדשים מוכנסים למקומם בעזרת פטיש או פטיש עץ.

רעש ורעידות מתרחשים גם עקב ירידת לחץ במערכת. בהתאם לכך, רמת הלחץ בכניסה עולה. זה יעיל בהפחתת צמיגות הנוזל.

לחץ מים נמוך

ראשית כל, יש לבדוק שהחיבור תקין (אם הרשת היא תלת פאזית). אם זו לא הבעיה, תצטרכו לבדוק הכל:

• מידת זיהום המסנן;
• כמות הגליקול בנוזל הקירור (אם היא גבוהה מהנורמה, הנוזל יהיה צמיג מדי);
• מצב הצינורות במעגל.

לאחר זיהוי הבעיה, יש צורך להביא את הפרמטרים המופרים בהתאם להמלצות היצרן.

סרטון שימושי

צפו בסרטון המסביר כיצד להתקין משאבת סירקולציה של Wilo במערכת חימום.

פעולת משאבה עם יעילות אופטימלית

משאבת הסירקולציה תמיד עמידה, אך חיי השירות שלה יהיו ארוכים כל הזמנים, אם תעקבו אחר כל המלצות היצרן להתקנה ותפעול.

יש לספק את המידע הבא:

• אורך קו המתאר;
• אזור חימום;
• פרמטרים של הדוד.
