תנור עמום יוצא דופן יעבד כל חומר

תנור אמפל הוא מכשיר שתוכנן לטיפול בחום של חומרים שונים.

הוא שונה ממבנה חימום קונבנציונלי על ידי האפל שלו, תא המגן באופן אמין על החומר המחומם ממגע ישיר עם תוצרי בעירה.

תנורי אמפל בטמפרטורה גבוהה

המוצר המיועד לטיפול בחום מונח בתוך מופל העשוי מחומר חסין אש מיוחד, כגון קרמיקה או קורונדוםלחומרים כאלה יש מקדם מוליכות תרמית גבוה במיוחד וצפיפות טובה.

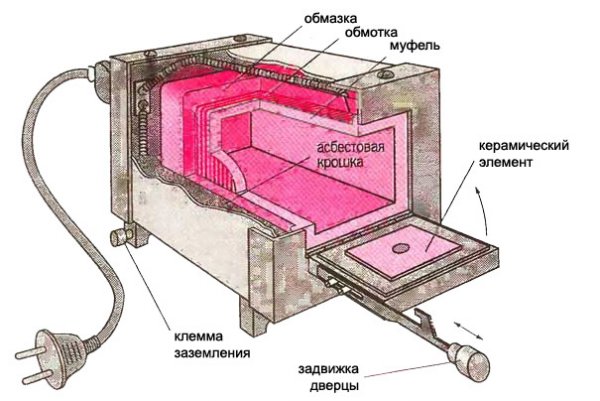

תמונה 1. תרשים סכמטי של תנור אמפל חשמלי: מוצגים הצדדים החיצוניים והפנימיים.

האוויר בתוך המפל מחומם לטמפרטורה מסוימת, אשר נשמרת ברמה אחת עד סוף היריגופי חימום בצורת חוט אחראים לאספקת אנרגיה תרמית. לאחר מכן מגיעה שכבה של חומר מבודד חום, העשוי בעיקר מ... SHVP/SHVPH.

חלק מהיצרנים מציידים את המכשירים שלהם במכשירים רבי עוצמה מערכות אוורורמנגנון פליטה נפרד אחראי על סילוק אדים ועשן.

כל המבנה מכוסה בגוף מתכת אמין בעובי של כ 1.5-2 מ"מכדי להשיג טמפרטורה גבוהה (מעל 1150 מעלות צלזיוסיצרנים ) החלו לייצר אגזוזים מחומר סיבי מיוחד. החיסרון המשמעותי שלו הוא אורך החיים הקצר שלו.

תחת השפעת אדי גז וכימיקלים אחרים, מבנה הסיבים מאבד במהרה את צורתו. ישנם גם אפלים מחימר אש עם תנורי חימום מוסתרים בחריצים של הבטנה.

סוגים: גז, חשמלי, עם טמפרטורה של 1100, 1300, 1700 מעלות

לפי מטרה:

1. תנורי מופלמיועד לעיבוד חומרים ספציפיים בטמפרטורות גבוהות.
2. ארונות ייבושהטמפרטורות המקסימליות נמוכות יותר מאשר בתנורי אמפל. הם משמשים לייבוש, חימום, קליציה ובדיקת חומרים שונים בסביבת אוויר.

לפי סוג מקור האנרגיה:

1. גַז. מאפשר חיסכון משמעותי בצריכת דלק.
2. חַשׁמַלִי. לרוב בשימוש במפעלים גדולים. סרטים, חוטים, מוטות, פרופילים וצינורות לתנורים כאלה יכולים להיות עשויים מסגסוגות פלטינה, טונגסטן, מוליבדן, טנטלום, סגסוגות ניכרום ופֶקְרָל, לנתן כרומיט, איטריום כרומיט, סקנדיום כרומיט. ספק הכוח שלהם 220 או 380 וולט, בהתאם לגודל המצלמה.

על ידי חימום הטמפרטורה במעלות צלזיוס:

1. טמפרטורה מתונה - מ-100 מעלות צלזיוס עד 1100 מעלות צלזיוס.
2. טמפרטורה ממוצעת - מ-100 מעלות צלזיוס עד 1300 מעלות צלזיוס.
3. טמפרטורה גבוהה - מ-100 מעלות צלזיוס עד 1700 מעלות צלזיוס.

לפי עיצוב:

1. טעינה אופקית/פשוטה — נטענים מהצד. אין להם כמעט מתחרים מבחינת מספר תיבות האש המחוממות בכבשן בו זמנית.
2. טעינה עליונה/סיר — נטען מלמעלה, לא מופרד מהאח. מספק עבודה יעילה יותר עם מסות דחיסה ושחרור מהיר של תוצרי בעירה.
3. בצורת כיפה - נטען מלמעלה, מופרד מהאח לאחר החימום.

לפי מצב עיבוד:

1. אֲוִיר, כאשר המופל מגביל את תנועת מסות האוויר בין התנורים לחלל העבודה.
2. עם אטמוספרת גז, כאשר הגז יכול להיות ניטרידי, אינרטי, מחזר וכו'. הגזים הנפוצים ביותר כאן הם מימן, חנקן, ארגון והליום.
3. לִשְׁאוֹב, שבו נוצר באופן מלאכותי חלל דליל בחלק הפנימי של המופלה.

הם מגיעים בקיבולות שונות: 1.5 - 3 קילוואט; 6, 18, 26 קילוואט.

ישנם גם גדלים שונים של תנורים: 200 x 300 x 200; 300 x 300 x 300; 400 x 300 x 400 ואחרים.

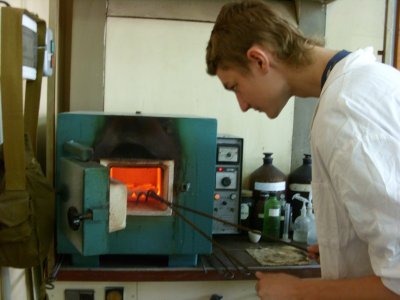

ראויים לאזכור מיוחד הם תנורי אמפל מעבדההם מאופיינים בציוד טכני מתקדם, ביכולת להחליף באופן מיידי את המפל ודיוק כמעט אידיאלי של פרמטרי ההפעלה. עיצובים כאלה משמשים לביצוע ניסויים כדי לגלות כיצד לשפר מוצר מסוים.

תנורי אמפל מעבדתיים הם מאוד להתחמם במהירות לטמפרטורה הנדרשת. ככלל, הם מצוידים בטיימרים. יש להחליף את התאים שלהם לעתים קרובות, מכיוון שכל חומר גלם דורש תנאי חימום מיוחדים. תחתית המכשיר צריכה להיות מצוידת בלוחות סיליקון קרביד ובמגש נוסף להגנה על גופי החימום.

איך לעבוד עם התנור? למה משמש התרמוצמד?

עבודה עם תנור עמעם היא די פשוטה. — כל מה שצריך לעשות הוא לפתוח את המכסה/דלת ולהניח את החומר בפנים. לאחר מכן צריך לחבר את הציוד לרשת החשמל ולקבוע את הטמפרטורה הרצויה, ואז לסגור אותו. אם יש צורך בהובלה, המכשיר ארוז בקפידה.

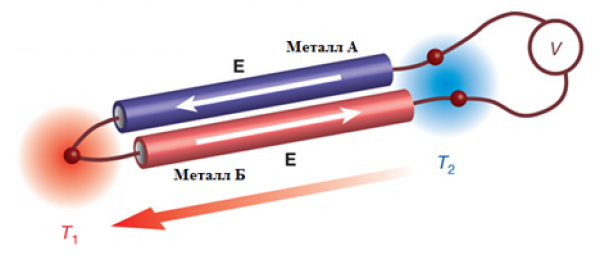

תמונה 2. דיאגרמת צמד תרמי לתנור מופל. נעשה שימוש בשתי חתיכות מתכת המחוברות זו לזו.

כדי למדוד את הטמפרטורה בתנור מופל, צמדים תרמייםהוא מורכב משני חוטים עשויים מסגסוגות מיוחדות המרותכות יחד. כאשר הוא מחומם, הצמד התרמי מייצר חשמל (ככל שהטמפרטורה בכבשן גבוהה יותר, כך מקבלים יותר מילי-וולט ביציאה). ניתן למדוד את המילי-וולט הללו באמצעות מכשיר מתאים ולהמיר אותם לטמפרטורה.

יישומים: החל מכימאי ועד צורף. מנדפי אדים

תנורי מופל משמשים לעתים קרובות בשלבים הסופיים של עיבוד מוצרים קרמיים. בסדנאות קדרות ואמנותהם נמצאים בשימוש פעיל. בנפחות.

בתעשייה הכימית המכשירים משמשים ליצירת גבישים יחידים, קופלציה, וגם לגילוי מתכות יקרות בסגסוגות ועפרות שונות.

ברפואה הם הכרחיים לעיקור וחיטוי של מכשירים.

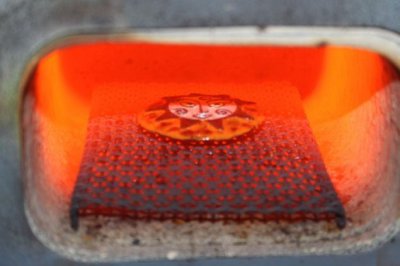

הם לא פחות פופולריים בתחום ייצור התכשיטיםהבקר האוטומטי מאפשר לך לחמם ולקרר מוצרים באיטיות, ללא קפיצות טמפרטורה.

בבית מבנים אלה אידיאליים להקשיחות חלקי חיתוך של כלי עבודה ביתיים - סכינים, מסורים, מספריים. ניתן להתקין פלטות איטיות ולהשתמש בהן לצרכים אישיים בבתים פרטיים ובדירות, מכיוון שהן גמישות מאוד.

היקף היישום של תנורי עמום כולל:

• התקשות פיזור;
• הומוגניזציה ונורמליזציה;
• מינרליזציה וייבוש;
• קפלציה וקרמציה.

תנורי אמפל אינם מאפשרים מצבי עיבוד חומרים במהירות גבוהה. לא ניתן להשתמש בהם לטיפול בחום של מתכות עם הצורך בפריקה תקופתית של חומרי גלם, מכיוון שזה קשור לפתיחה מתמדת של המכסה/דלת. למכשירים יש תכונה חשובה מאוד בעולם המודרני - ניטרליות כימית כמעט מוחלטת.

עדיף למקם את תנור המופל במקום מיוחד קולט אדיםזה מאפשר סילוק יעיל של אדים ותוצרי בעירה אחרים, ובכך מגן על אנשים מפני השפעותיהם המזיקות.

בנוסף, ניתן לצייד את הארון בארון מתכת לאחסון ציוד עזר, חומרים מתכלים וכלים שונים.

דוגמאות לדגמים: 220 ו-380 וולט; 2, 3, 4 קילוואט; 50, 400 ליטר

תנור מופל "הַר גַעַשׁ", יצרן איירון.

• תְזוּנָה 220 אינץ';
• כּוֹחַ 3000 וואט;
• טמפרטורת הפעלה עד 900 מעלות;
• מידות - 330x300x510;
• כֶּרֶך 50 ליטר.

החברה מייצרת גם גופי חימום לתנורי מופל.

תנור מופל ארג'נטה APE 800 עם בקרה ניתנת לתכנות

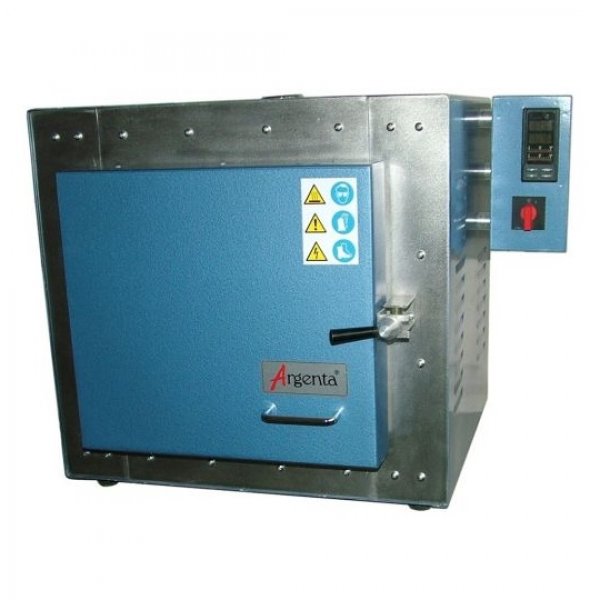

תמונה 3. תנור אמפל Argenta APE 800. מתכנת מותקן על הדופן הצדדית, שבאמצעותו ניתן לשלוט במכשיר.

• 2 תוכניות בקרה;
• נפח התא 400 ליטר;
• כּוֹחַ 2.4 קילוואט;
• תְזוּנָה 380 אינץ';
• טמפרטורה מקסימלית 800 מעלות.

תנור מופל סנול 7 2

• תְזוּנָה 220 אינץ';
• כּוֹחַ 4 קילוואט;
• טמפרטורה מקסימלית 1200 מעלות;
• מידות 550x575x540.

תנור מופל PE-4820, יצרן "אקוהים"

• כֶּרֶך 7.2 ליטר;
• טמפרטורה מקסימלית 1000 מעלות;
• תְזוּנָה 220 אינץ';
• כּוֹחַ 2.4 קילוואט.

בקרי חום, ווסתים לתנורי אמפל: אנלוגיים, דיגיטליים, מתכנתים

התרמוסטט מאפשר לך לווסת את הטמפרטורה בתוך התנור. תרמוסטטים מחולקים לשני סוגים:

• אנלוגי
• דִיגִיטָלי

תרמוסטטים אנלוגיים כמעט ולא נמצאים בשימוש עוד. הם מסופקים רק עם חלק מהתנורים, לדוגמה, PM-8הרגולטור הוא כפתור סיבובי עם סימן עליו, שניתן לכוון אותו מול החלוקה הנדרשת של הסקאלה. דיוק קביעת הטמפרטורה באמצעות מכשירים כאלה לא גדול.

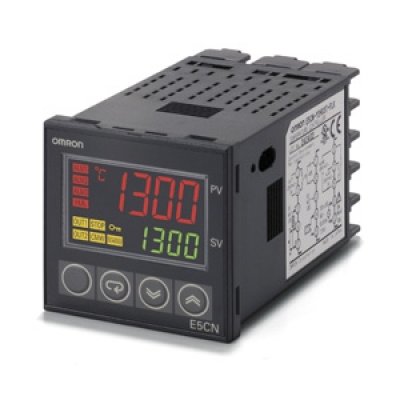

תרמוסטטים דיגיטליים נמצאים בשימוש נרחב כיום. הם מחולקים ל למספר סוגים בהתאם לפונקציונליות:

1. תרמוסטט פשוט מציג את הטמפרטורה שנקבעה או הנוכחית בתנור על הצג. חלק מהיצרנים מצוידים בנוסף בתרמוסטטים אלה בטיימרים.
2. תרמוסטט אלקטרוני כולל שני צגים, אחד מהם מציג את הטמפרטורה שנקבעה והשני את הטמפרטורה הנוכחית. ניתן להגדיר את זמן ההחזקה ומהירות החימום.
3. מְתַכנֵת דומה לתרמוסטט אלקטרוני, אך בנוסף יש לו את היכולת להגדיר תוכניות חימום לאורך זמן.

סרטון שימושי

צפו בסרטון המראה כיצד לבדוק את הפונקציונליות של תרמוצמד של תנור מופל.
