מגיב במהירות לשינויים מסוכנים! מייצב מתח לדודי גז: איזה מהם עדיף לבחור

התפקיד העיקרי של ספקי כוח אל-פסק (UPS) הוא שמירה על אספקת החשמל לצרכניםובמקרים של הפסקות חשמל קצרות טווח בתחנת המשנה.

העיצוב שלו כולל מייצב מתח ו סוללה אחת או יותר (שתיים או יותר).

לפיכך, במהלך מחזור העבודה, פרמטרי הזרם החשמלי המסופק לדוד אינם משתנים, וכאשר אספקת החשמל מופסקת, מכשיר החימום ממשיך לפעול מגופי החשמל המובנים - סוללות. מייצב המתח ממיר את אות הפלט החשמלי של רשת הבית, להביא אותו לפרמטרים יציבים.

אם החשמל מנותק, הוא לא יעבוד. תפקידו העיקרי הוא למנוע נזק לציוד המחובר אליו, המושפע מ"נחשולי מתח" של מתח הרשת החיצונית.

זו הסיבה UPS יכול להחליף מייצב, אבל לא להיפך.

כיצד לבחור מייצב מתח לדודי גז

בעת בחירת מייצב מתח לדוד גז, יש צורך להסתמך על מספר פרמטרים.

לפי סוג

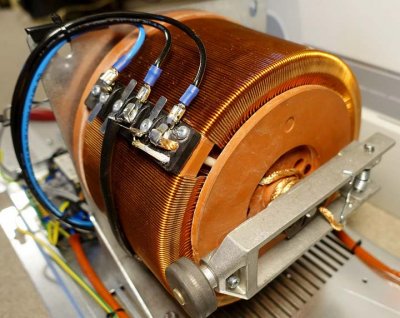

אלקטרומכני המכשירים מורכבים מסולנואיד וממנוע חשמלי המניע מברשות לאורך הסלילים שלו. מכשירים כאלה אינם יקרים במיוחד, אך הם אינם מתאימים לדודי גז.

המגע בין המברשות לסליל גורם לניצוצות. בנוסף, המוצרים רועשים למדי ופועלים לאט. 5 שנים.

מִמסָר מכשירים משתמשים בשיטה שונה למעבר בין פיתולים: באמצעות ממסר. ככל שמספר הפיתולים על הסליל גדול יותר, כך השגיאה קטנה יותר. מתח הקלט יכול "לקפוץ" מ-100 עד 290 וולט, ושגיאת הייצוב אינה עולה על 8%.

היתרונות של מכשירים כאלה נחשבים לרעש נמוך, היכולת לעבוד במשך זמן מה תחת עומס יתר ומחיר נמוך של המוצרים. חסרונות: עיכוב קל בייצוב ובלאי הדרגתי של הממסר. חיי שירות 5 שנים.

אֶלֶקטרוֹנִי מייצבים הם מכשירים מודרניים ואמינים. יש להם את המהירות הגבוהה ביותר, מכיוון שהמיתוג של סלילי האוטו-טרנספורמר מתבצע על ידי תיריסטורים (מוליכים למחצה). המעגל כולו נשלט על ידי לוח אלקטרוני שמשווה את מתח הקלט למתח הייחוס, ובמידת הצורך, משנה אותו. מייצבים כאלה יכולים לעבוד זמן רב תחת עומס יתר, הם קטנים בגודלם ויחזיקו מעמד. 10-15 שנים. אבל זה המכשיר היקר ביותר מכולם.

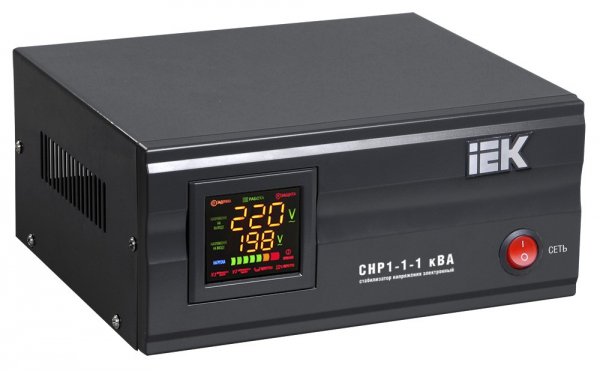

תמונה 1. מייצב מתח אלקטרוני של היצרן IEK. למכשיר צג מובנה המציג את הקריאות.

בכוח

כדי לבחור מכשיר ייצוב, אתה צריך ללמוד את הדרכון של דוד הגז הקיים שלך. צריכה להיות גם לוחית שם או מדבקה על גוף המכשיר המציינת את ההספק בפועל.

כדי לחשב את ההספק הנדרש של המייצב שנרכש, נלקחים בחשבון הפרמטרים של הדוד עצמו והמשאבה החיצונית (אם הוא מובנה בדוד, ניתן לדלג על נקודה זו). יתר על כן, עבור המשאבה, יש להכפיל את ההספק שלה. על 3, "עתודה" כזו נדרשת כדי להסביר את זרם ההתנעה, אשר כאשר המשאבה מתחילה לפעול 2-3 פעמים עולה על הערך הנומינלי.

כעת, חיבור הערכים שהתקבלו והכפלתם ב-1.3, נקבל את ההספק הנדרש, לשם כך יש לתכנן את המייצב. דוגמה: הספק דוד 62 וואט, משאבה - 70 וואטחישוב: ‏(62+70*3)*1.3=353.6 וואט.

תכונות של פרמטרי הפעלה

דגמים שונים של מייצבים מסוגלים לפעול בטווחי מתח קלט מסוימים (מקובלים).

כדי לבחור מכשיר עם הפרמטרים הנדרשים, עליך לברר מהם פיזור ערכי U (מתח בפועל בשקע) ברשת הקיימת, שעבורה מומלץ למדוד את המתח באופן ידני באמצעות בודק קונבנציונלי.

המדידות נלקחות בימים ובשעות שונים, מה שיספק טווח ערכים מדויק יותר, שכן "קופץ" U קשורים לעומס הכולל שחווה תחנת המשנה החשמלית. לדוגמה, בלילה הוא פחות מאשר במהלך היום.

לאחר שרטוט גרף של שינויים יומיים ב-U, קל לקבוע לאיזה טווח יש לתכנן את המייצב. עדיף להרחיב אותו על ידי הוספת ערך נוסף. 10-15 וולט. רוב המכשירים המודרניים מסוגלים לפעול במתח 140-260 וולטאם במהלך הפעולה U סוטה מהערך המרבי המותר, לוח ההגנה המובנה ינתק את הדוד או המשאבה ממעגל אספקת החשמל. וכאשר המתח יחזור לנורמלי, הוא יפעיל מחדש את אספקת החשמל לצרכנים.

קריטריוני בחירה נוספים שכדאי לשים לב אליהם

בעת הרכישה, חשוב לשים לב למאפייני המוצר:

• זמינות של אינדיקטורים נוספים על לוח המחוונים;
• שיטת התקנה במקום העבודה;
• צִיוּד;
• תקופת האחריות יַצרָן.

אם אתם מתכננים לחבר דוד הדורש אספקת חשמל 380 וולט, אז אתה צריך להסתכל מייצב תלת פאזי.

חלק מהבעלים מחברים כל שלב 380 וולט דוד למכשיר נפרד, המאפשר לך לחסוך קצת כסף על ידי סירוב לרכוש מכשירים תעשייתיים יקרים.

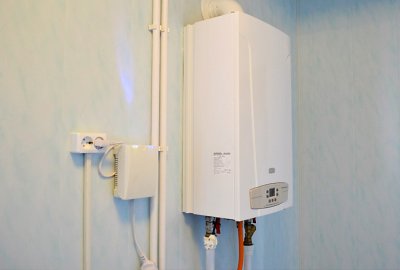

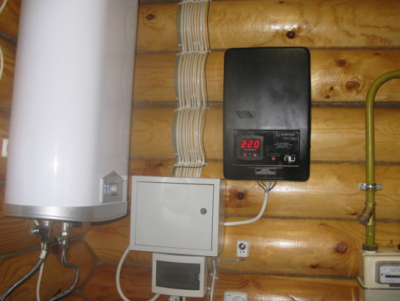

לפי שיטת ההצבה, מייצבים מחולקים לסוגים: קיר ורצפה. בחירת סוג ההתקנה הנדרש תלויה בהעדפות הקונה ובפרטי סידור חדר הדוודים.

מהם היצרנים הפופולריים ומה מחיר המכשירים?

בין הדגמים הזמינים לרכישה: ישנם מספר יצרנים שמוצריהם נרכשים בתדירות גבוהה יותר:

• התקני ייצוב "Teplokom" מבית Bastion, ישנם מכשירים להתקנה פנימית וחיצונית. פריסת U בקלט: 145-260 וולטמספק אספקת מתח 220 וולט ביציאה, והשגיאה היא לא יותר מ-9%ישנה הגנה מפני ברקים, לוח כיבוי חירום. מייצבים מורכבים על הקיר באמצעות סוגר.

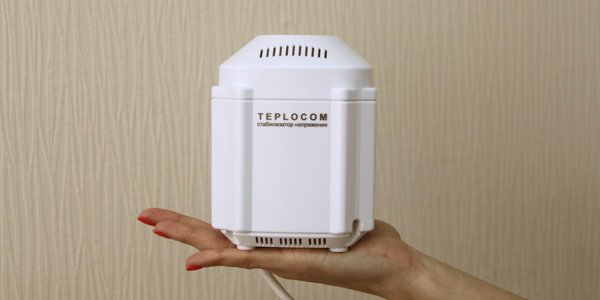

תמונה 2. מייצב מתח Teplocom מהיצרן Bastion. המכשיר די קומפקטי, מתאים לכף היד.

• חברת "שתיל" יצרו קו מייצבים שתוכנן במיוחד עבור דודי גז, זה סדרה "T"התקני ממסר כאלה מיישרים מתח עם שגיאה 5.5%, הם מותקנים על הקיר ויש להם מערכת כיבוי חירום.

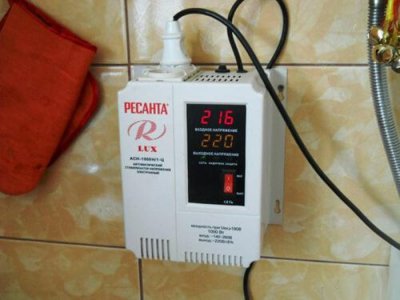

• "רסנטה", "לינקס", "אנרגיה" נרכשים בתדירות נמוכה יותר, אך ישנם גם כמה דגמים ראויים ביניהם.

עלות המכשירים משתנה בהתאם לסוג, כמו גם לעוצמה, לדיוק תהליך הייצוב ולמותג. לדוגמה, מחירי המוצרים "טפלוקום" לְהַסֵס מ-4 עד 6-7 אלף רובל., והשליט "לְהַרְגִיעַ", הוצג 10-12 דגמים, יש טווח מחירים 5-20 אלף רובל.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד לבחור את מייצב המתח הנכון לדוד גז.

איכות מייצב - בטיחות וחיי שירות ארוכים

לרכישת ציוד חשמלי אמין ובטוח, מומחים ממליצים לפנות לחנויות מתמחות.

שם, העובדים ייעצו ללקוח בצורה מקצועית לגבי המורכבויות של בחירת מייצב ויציעו אפשרויות מתאימות.

הנקודה החשובה היא זמינות של כרטיס אחריות עם חותמת וחתימת המוכרבמקרה של תקלה שאינה באשמת הבעלים, ניתן יהיה להחליף או לתקן את המכשיר ללא תשלום.

החיסכון לא ישתלם, אם המייצב נרכש בשוק, מכיוון שמקורו של מכשיר כזה לעיתים אינו ידוע אפילו למוכר.
