כללי בחירה: איזה סוג של מיכל התפשטות נדרש לחימום בית פרטי?

חלק חשוב במערכת החימום הוא מיכל ההתפשטות. זהו מיכל ליציאה. עודף נוזל קירור, מתרחב כאשר מחומם.

אי אפשר בלי מיכל התפשטות תפקוד תקין כל מערכת חימום.

מטרת מיכל ההתפשטות לדודים

ברגע החימום נפחו של כל גוף גדל.

זאת בשל התכונות הפיזיקליות של החומר. גופים נוזליים, ובצינורות ורדיאטורים לחימום, אלו נושאי חום, לכל 10 מעלות צלזיוס של חימום להגדיל בערך ב-0.3%.

מכיוון שלא ניתן לדחוס נוזל, אז עודפו נראה, אשר יש לכוון אותם לאנשהו. למטרה זו, מותקן מיכל התפשטות.

מכשיר זה לוקח עודפי נוזלים מצינורות חימום וממלא את חוסר נוזל הקירור כאשר הוא מתקרר וכתוצאה מכך נדחס.

מיכל ההתפשטות מספק הפעלה בטוחה של כל רכיבי מערכת החימום.

ההתקנה הנכונה תלויה ב חיי השירותלכן, המיכל נחוץ על מנת:

• להסיר באופן זמני עודפי נוזל קירור ממערכת החימום כאשר היא מחוממת;
• להסיר נוזלים עודפים מהמיכל כאשר חורגים מהרמה המקסימלית;
• כדי למלא את חוסר נוזל הקירור בצינורות כאשר הם מתקררים;
• שמירה על לחץ במערכת החימום על ידי התאמת נפח נוזל הקירור;
• לאגור ולשחרר אוויר ואדים מנוזל לאטמוספירה, אשר מופיעים כאשר מחממים אותו.

סוגי טנקים

קיים שני סוגים מיכלים למערכות חימום:

• לִפְתוֹחַ;
• סָגוּר.

לִפְתוֹחַ

הוא מותקן במערכות עם סירקולציה טבעית של נוזל הקירור. הוא מורכב בנקודה הגבוהה ביותר והוא מיכל פתוח או חצי פתוח עגול או מלבני בצורתו.

בגובה מסוים, מוחדר לתוכו צינור לניקוז נוזל קירור עודף. פתח את המיכל. הם בהחלט מבודדיםכדי שנוזל הקירור לא יתקרר.

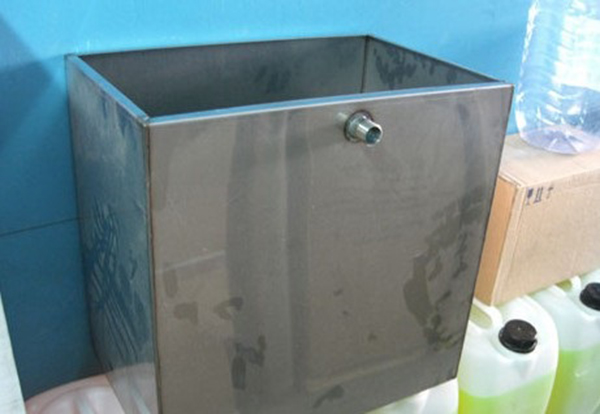

תמונה 1. מיכל התפשטות מסוג פתוח, מתאים למערכות חימום עם סירקולציה טבעית.

יתרונות:

• פשטות וקלות תחזוקה;
• חוסר אלמנטים נוספים;
• קלות ניהול.

פגמים:

• פתיחות וקשר עם האווירה, כתוצאה מכך קורוזיה של המכשיר עצמו אפשרית;
• בשל הפתיחות זה נצפה אידוי גדול של נוזל קירור, מה שמוביל לצורך בניטור מתמיד של מפלס הנוזל;
• התקנה בחלק העליון של העלייה הראשית מספקת אי נוחות בעת הוספת נוזלים למערכת.

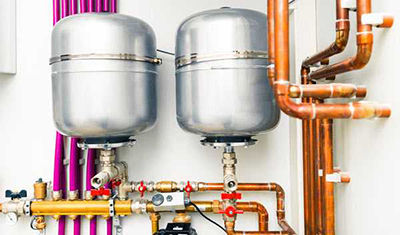

סָגוּר

מיכל סגור מותקן במערכות חימום עם סירקולציה מאולצת של נוזל הקירור. מיכל אטום עם ברז מייבסקי מותקן לשחרור עודפי אוויר. כדי לשלוט בלחץ בתוך המיכל, הוא מצויד בברומטר. ניתן להתקין מיכל כזה בכל מקום בחדר.

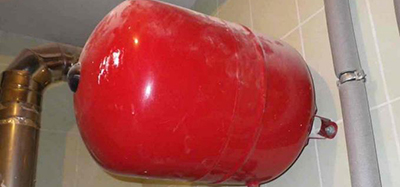

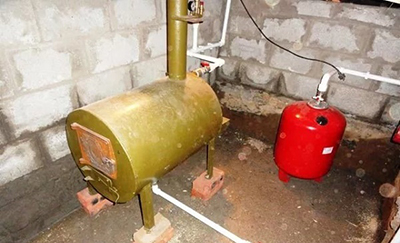

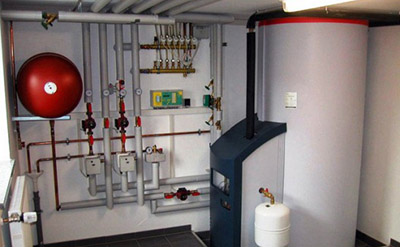

תמונה 2. מיכל התפשטות מסוג סגור מותקן בדרך כלל במערכות חימום עם מחזור כפוי.

יתרונות:

• אטימות מוחלטת של המערכת;
• אין מגע עם אוויר, אשר מבטל קורוזיה של צינורות ורדיאטורים;
• קלות התקנה;
• כַּלְכָּלָה.

פגמים:

• הצורך להתקין ציוד נוסף לשלוט על הלחץ בתוך המיכל;
• סיכון לנזק למכשיר עקב עליות לחץ.

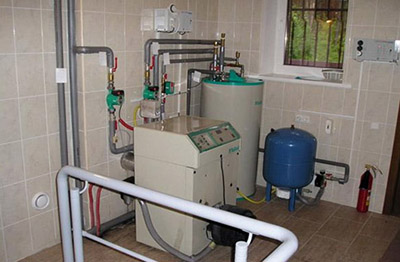

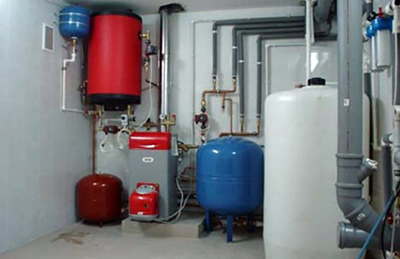

קְרוּם

מיכלי ממברנה - סוג נפרד של מיכלים סגורים. הם מייצגים מיכל אטום עם קרום אלסטי בְּתוֹך.

הממברנה משמשת לוויסות לחץ הנוזל במערכת. מחלק את המיכל לשני חלקים. חלק אחד מלא בגז אינרטי, והשני נועד לקבל עודפי נוזל קירור.

כאשר נוזל נכנס לחלק אחד, הלחץ על הממברנה עולה, מה שגורם לה לזוז לצד שבו נמצא האוויר. כאשר נוזל הקירור מתקרר, מתרחש תהליך הפוך. הלחץ מצד הנוזל יורד, והאוויר הדחוס דוחף את הממברנה לאחור.

מיכלי ממברנה יכולים להיות ממברנה ניתנת להחלפה ולא ניתנת להחלפה. במקרה השני, אם הוא נשבר, תצטרכו להחליף את מיכל ההרחבה לחלוטין, ולכן סוג המיכל הראשון פופולרי יותר.

יתרונות:

• אין מגע עם אוויר וכתוצאה מכך, מניעת קורוזיה של מתכת;
• התקנה בכל מקום נוח בתוך הבית;
• אין צורך בבידוד תרמי;
• קלות התקנה;
• אֲמִינוּת;
• כַּלְכָּלָה, מכיוון שנוזל הקירור אינו מתאדה מהצינורות והרדיאטורים ואינו מקרר.

פגמים:

• חוסר אפשרות להכין ביד ללא חומרים וכלים מיוחדים;
• בדיקה תקופתית של לחץ גז אינרטי;
• במקרה של כשל מבני במקרים מסוימים יהיה צורך להחליף את המיכל לחלוטין.

כיצד לחשב את נפח המיכל

בעת חישוב נפח מיכל ההתפשטות, יש לקחת בחשבון מספר גורמים:

•

  קיבולת ועוצמה של מערכת החימום;
• סוג מערכת חימום;
• סוג של מיכל התפשטות.

כדי לחשב את קיבולת המיכל, משתמשים בנוסחה הבאה:

Vb=(Vс * K)/D, כאשר:

VB — קיבולת מיכל;

נגד — נפח נוזל הקירור במערכת;

אֶל — מקדם התפשטות הנוזל. עבור מים מדד זה שווה ל-4%, לכן הנוסחה משתמשת 0.04;

ד — מקדם ההתפשטות של המיכל עצמו תלוי בחומר הייצור ובהפרש הטמפרטורה במהלך החימום. כדי לקבוע במדויק את "D", ניתן להשתמש בנוסחה:

D = (Pmax - Pinit)/ (Pmax + 1), כאשר:

Pmax — זהו ערך הלחץ המקסימלי בתוך צינורות ורדיאטורים;

רנאך — זהו הלחץ בתוך המיכל כפי שתוכנן על ידי היצרנים (בדרך כלל 1.5 אטמוספרות.).

לפיכך, נפח המיכל תלוי במידה רבה במאפייניו שלו.

אתרים רבים מציעים חישובים מקוונים מיכלי התפשטות.

התקנה בבית פרטי

בעת חיבור המיכל לחימום של בית פרטי, עליך להחליט על סוגו. כל סוג של חיבור מתבצע בהתאם להוראות ויש לו מאפיינים משלו.

תכונות של חיבור מיכל פתוח:

• מותקן ישירות מעל הדוד בנקודה הגבוהה ביותר של העלייה;
• גוף המיכל מבודד בקפידה;
• יש להתקין ניקוז נוזלים לשעת חירום.

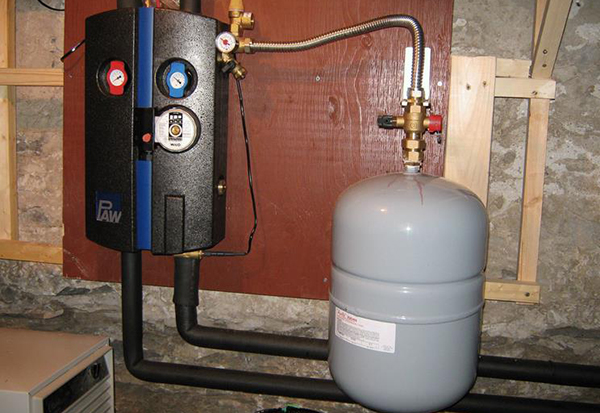

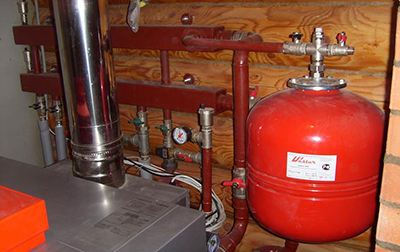

מאפייני התקנת מיכלי קרום וסגורים:

•

  מיכלים קטנים מחוברים לקיר באמצעות מהדק או תלויים על סוגר, גדולים מותקנים על הרצפה;
• מיכלי ממברנה מותקנים בצורה אנכית, עם סידור אופקי, חדירת גזים אינרטיים לתוך נוזל הקירור אפשרית;
• יש להתקין את המיכל בצורה כזו ש כך שיהיה קל לתחזוקה;

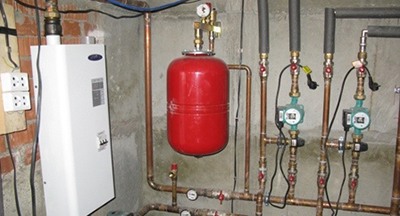

• מיכל התפשטות סגור מותקן ישירות מול דוד החימום והמשאבה בצינור הפריקה;
• אסור שהעומס מצינורות האספקה ​​ייפול על המכשיר.

חיבור נכון של התקן ההרחבה מתבצע דרך שסתום הסגירה. הודות לכך, ניתן לנתק את המיכל מהחימום, ולמנוע כניסת אוויר לצינורות.

הזמנת עבודה

1. המכולה עצמה מותקנת ומאובטחת. סוג התקנה: רצפה או קיר - נקבע לפי נפח ומשקל המיכל.
2. מתבצע חתך בצינור ההחזרה.
3. שסתום סגירה מוברג על ההברגה.
4. הלחץ נבדק במערכת החימום.

סרטון שימושי

צפו בסרטון המסביר כיצד להתקין מיכל התפשטות וכיצד לבחור מיקום להתקנתו.

איזה סוג של מיכל נדרש למערכת החימום?

מיכל ההתפשטות למערכת החימום נבחר בהתאם לסוג שאליו הוא שייך. אם מדובר במערכת פתוחה, כלומר, שתי אפשרויותמיכל סגור או פתוח.

במקרה השני יש גם בחירה - מיכל סגור קונבנציונלי או התקן ממברנה.

בעת בחירת מיכל, יש לקחת בחשבון את נפח נוזל הקירור בצינורות וברדיאטורים, את סוג הדוד ואת עוצמתו. בהתבסס על תוצאות החישוב, נבחר נפח המכשיר. חשוב לקחת בחשבון את שיטת התקנתו בעת בחירת מיכל.
