מטרה חשובה של משאבות לחימום בית פרטי, מאפייניהן ותכונותיהן

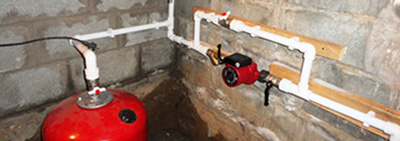

משאבת סירקולציה היא מכשיר שנועד לאלץ מים לזרום דרך מערכת חימום. היא משמשת במעגלים, היכן שאי אפשר ליצור זרימה טבעית. ההתקנה אינה מוגבלת לשום מצב אחר.

פרמטרים כלליים של משאבות למערכות חימום בבית פרטי

לכל מכשיר יש ערכים אופייניים:

• צְרִיכָה — כמות המים שעוברת דרך הצינור לשעה. יחידת המדידה היא תצוגה 1/(מטר³*עִם).
• לַחַץ — הערך המקסימלי של התנגדות הנוזל המופעלת על כל רכיבי המעגל. יחד עם הלחץ, גם הפסדיו עקב התנגדות הידראולית, כמו גם לחץ, חשובים.
• מְהִירוּת — פרמטר הקובע את הקשר בין קצב הזרימה ללחץ, בהתאם למצב הפעולה של המשאבה.

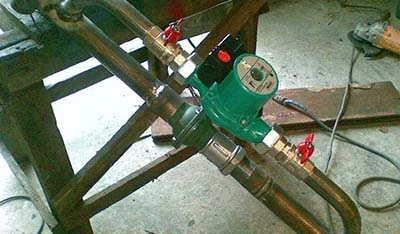

מידות: הבדלים במידות

למכשירים עשויים להיות אותם מאפייני פעולה, אך הם נבדלים בגודלם:

• האורך קובע את מיקום ההתקנה. מכשירים בעלי אורך 130 מ"מ ממוקמים בחללים סגורים, ו 180 — בשאר.
• הקוטר נבחר בהתאם לגודל הצינורות המשמשים במערכת. עלייה קלה בחתך הרוחב מותרת, אך הפחתה אסורה בהחלט.

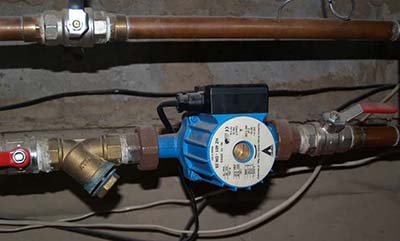

מאפיינים טכניים של התקני סירקולציה של רוטור רטוב

הם מדגישים התכונות הבאות של מכשיר מסוג זה: הגנה על אלמנטים מפני חיכוך מכני, אטימות, פעולה ממושכת במילוי חוזר אחד של המשאב, רמת רעש נמוכה, תיקון קל. הרכיבים אינם משומנים במהלך הפעולה עקב המים שבפנים.

מקדם היעילות הוא בדרך כלל 50%, אבל יש דגמים עם יעילות בטווח 45–60%.

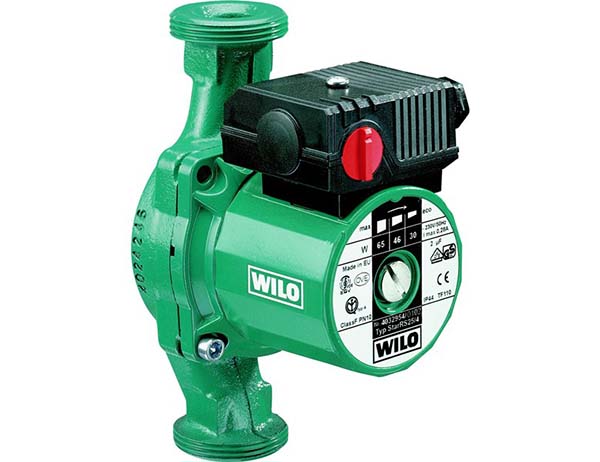

תמונה 1. משאבת סירקולציה Wilo Star RSG עם רוטור רטוב, מותקנת בתוך הבית בלבד במצב אופקי.

שלא כמו רוטורים יבשים, רוטורים רטובים מותקנים תמיד אופקית, מה שעלול לגרום אי נוחות בחלק מהחדרים. העיצוב הוא מודולרי, מה שמקל על ההתקנה והתיקון.

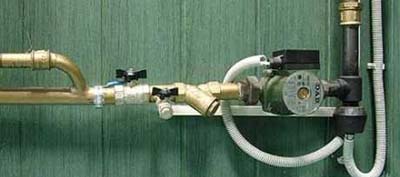

חישוב הספק

לפני תחילת החישובים, יש לקחת בחשבון את הגורמים הבאים:

• טמפרטורת האוויר הסביבתי משפיעה על כמות החום, המשתחרר על ידי הגנרטור. המכשיר המקורר חייב להתחמם לפני שיספק אפקט חיובי. טמפרטורה עודפת, המובילה לחריגה מהעומס המותר, גם היא שלילית.
• קוטר הצינורות במערכת חשוב מאוד: קטנים לא יאפשרו מעבר של מים מספיקים לחדר, ורחבים מדי לא יאפשרו לדוד לחמם את הנוזל במלואו.

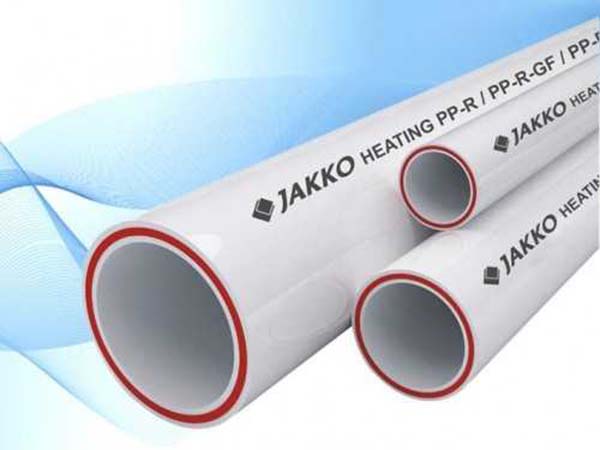

תמונה 2. שלושה צינורות פוליפרופילן בקטרים ​​שונים, יש לכך חשיבות רבה למערכת החימום.

• לצמיגות של נוזל העבודה יש ​​השפעה ישירה על עוצמת המשאבה.
• המכשיר מותקן לעיתים כאלמנט תומך למערכת מחזור טבעית או להזנת המעגל. במקרים כאלה, מספיק להתקין מכשיר בעל הספק נמוך יותר.

בהתחשב בגורמים, יעילות המשאבה נקבעת מהאפשרויות הבאות:

• לבתים פרטיים - 100 וואט/מ"ר².
• עבור בנייני דירות מרובי - 70.
• עבור מבני תעשייה או מבני מגורים מבודדים היטב - בין 30 ל-50.
• באזורים הצפוניים, הערכים עולים ב-75, 30 ו-20 בהתאמה.

החישוב מתבצע גם לפי הנוסחה N = Q * F * V * M, אֵיפֹה:

• ש — קצב זרימת נוזלים לשנייה.
• פ — צמיגות קינמטית של החומר הממלא את המערכת.
• ו — נפח הקונטורה.
• מ — מסת נוזל הקירור.

Q מצוין בגיליון הנתונים הטכני של המכשיר. ערך F תלוי בנוזל בו נעשה שימוש. ניתן למצוא בקלות את הצמיגות של החומרים הנפוצים ביותר בטבלה המתאימה. נפח ומסה של חומר העבודה נקבעים. באופן ידני.

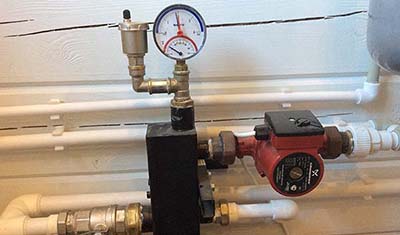

חישוב לחץ

לחץ עמודת המים נמדד באטמוספרות טכניות.

הערך הממוצע מצוין בדרכון המכשיר או ישירות עליו. הלחץ הנדרש תלוי בשלושה גורמים:

1. משאבת הסירקולציה חייבת לפעול. עם הפסדים הידראוליים קטנים.
2. לחץ המים נקבע על פי קצב זרימת המים.
3. בבנייני דירות, התנגדות המערכת נלקחת כ-0.3 אטמוספרות; בבניינים פרטיים, היא מחושבת בנפרד.

כדי לחשב, עליך לדעת את עוצמת המשאבה ולקבוע את הגורמים שצוינו. נוסחת לחץ P = (N * H) / (ΔH * S * L), אֵיפֹה:

• נ — עוצמת משאבת הסירקולציה.
• ח — לחץ הנוזל בתוך המכשיר.
• ΔH — הפסדי לחץ הידראולי.
• ל — גובה הבניין.
• ש — שטח החתך של הצינורות במערכת.

ההספק נקבע לפי הנוסחה לעיל. גובה וחתך המעגל נקבעים בעת שרטוט דיאגרמת הצנרת.

הלחץ הוא הכמות H = P / (g * ρ) + V²/ (2 * גרם), כאשר המכפלה הראשונה היא הגובה הפיזומטרי, והשנייה היא הלחץ הדינמי.

ברוב המקרים, ערך זה מצוין בדרכון המכשיר. מומלץ להזמין מומחה לחישוב.

ΔH - הפסדים הידראוליים, אשר מייצגים שינויים בגובה הפיזומטרי. ערך זה מצוין גם בתיעוד המשאבה.

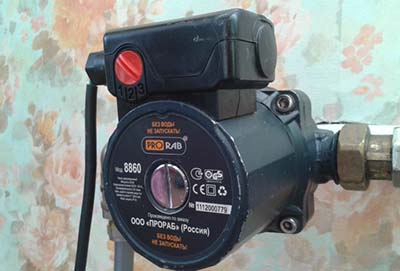

מְהִירוּת

רוב המשאבות המודרניות תומכות בפונקציה של שינוי מהירות הפעולה הנוכחית. הן מספקות שלושה מצבים הקובעים את חימום החדר, אך לעיתים ישנם מכשירים רב-תכליתיים יותר.

אפשרויות קלאסיות כוללות:

• מצב רגיל, שבו החדר מחומם בקצב ממוצע.
• מהירות גבוהה לחימום מהיר של בניין מקורר.
• מוּשׁהֶה, שמירה על הטמפרטורה בהיעדר תושבים.

מכשירים בעלי טווח מהירויות רחב משמשים לעיתים רחוקות בבנייני מגורים, אך מבוקשים במבני תעשייה. זאת בשל הדיוק הגבוה של הגדרותיהם. מנוף משמש לשינוי הפעולה. עם 3 שלבים או יותר.

האחרון מותקן במקום נגיש. אבל יש גם משאבות עם בקרת אקלים אוטומטית: לאחר בדיקת קריאות המונה עם אלו שצוינו במהלך ההתקנה, הוא משנה באופן עצמאי את אספקת הנוזלים לאורך המעגל. כדי לפעול, יש להתקין חיישנים מחוץ ובתוך המקום.
