מבטיח פעולה בטוחה של המערכת: מיכל התפשטות סגור לחימום, התקנתו

מיכל התפשטות - מיכל מתכת, בעל דיאפרגמה שבתוכה מחלק אותו לשני תאים: אוויר ומלא בנוזל קירור.

המשימה העיקרית של מכשיר כזה היא לשלוט על עליית הלחץ בצינורות, המתרחשת עקב התרחבות נוזל הקירור במחזור במערכת החימום.

יתרונות של מערכת חימום סגורה

לסוג זה יש היבטים חיוביים רבים יותר מאשר לסוג הפתוח:

•

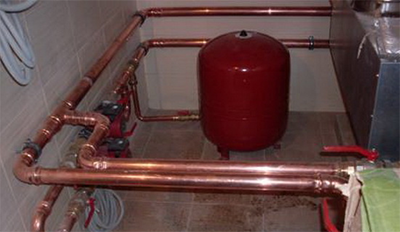

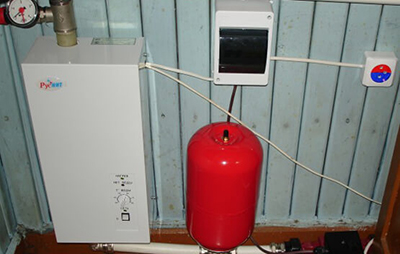

  כמעט כל מקום מתאים להצבת מיכל הרחבה. המקום המתאים ביותר נחשב לצינור החזרה לפני הכניסה לדוד.

לפיכך, רכיבי מיכל ההרחבה לא יסבלו מחימום יתר עקב עליית טמפרטורת נוזל הקירור. בנוסף, מותר למקם את המכשיר באופן שלא יפגע בשלמות הפנימית של החדר.

• חיסכון ברכישת מוצרים מתכלים. עבור מערכת חימום סגורה, משתמשים בצינורות בקוטר קטן.
• אין צורך לשלוט במפלס נוזל הקירור.
• מגע של נוזל עם אוויר אינו נמנע.
• חיי שירות ארוכים של ציוד, המשמש במערכת החימום עקב היעדר תהליך קורוזיה.
• הפרש קריאות הטמפרטורה בצינורות האספקה ​​וההחזרה, קבוע לדוד, מקדם נמוך יותר מאשר במערכת חימום פתוחה.
• אפשרות לשימוש בסוגים שונים של נוזל קירור. גם מים וגם נוזל נגד קיפאון מקובלים לשימוש.
• דרגה גבוהה של העברת חום.
• מערכת חימום סגורה מסוגלת לפעול בלחץ גבוה.
• תהליך התקנה קל, אין צורך ליצור זוויות סיבוב ברורות של צינורות.
• הרבגוניות של מערכת חימום סגורה.

עם סוג זה, ניתן להשתמש בכל סוג של רדיאטור.

תיאור נוסחת החישוב

המאפיין העיקרי של מיכל ההתפשטות, לפיו הוא נבחר, הוא כֶּרֶך. יש לה תלות באינדיקטורים מסוימים:

• עבור כמות גדולה (נפח) של נוזל קירור תצטרך מכשיר גדול יותר;
• מקדם הקיבולת של המכשיר גדול יותר במקרה בו טמפרטורת הנוזל המסתובב גבוהה יותר;
• ברמות לחץ נוזל קירור גבוהות יותר, יידרש מיכל קטן יותר.

כֶּרֶך

חישוב אינדיקטור זה מתבצע לפי שלוש נוסחאות:

שיטה 1

Vb=(Vc*K)/D, איפה:

• VB — נפח מיכל ההתפשטות.
• וירטואלי — כמות הנוזל המסתובב במערכת החימום.
• אֶל — מקדם ההתפשטות התרמית של נוזל הקירור.
• ד — אינדיקטור ליעילות התפשטות המיכל עצמו עקב שינויי טמפרטורה.

שיטה 2

יש נוסחה נוספת בה ניתן להשתמש כדי לחשב את נפח המכשיר:

Vб=С*ßt/(1-Pαmin/Pαmax), איפה:

• עִם — מדד לנפח הכולל של נוזל הקירור במחזור במערכת החימום.
• פמין — לחץ התחלתי במיכל ההתפשטות.
• פמקס — הלחץ המקסימלי האפשרי של המכשיר.

שיטה 3

ניתן לבצע את החישוב גם באמצעות השיטה הבאה:

Ov*Vk*(Dk+1)/Dk-Db, איפה:

• Ov הוא נפח המים. חשוב לקחת בחשבון שכאשר הוא מחומם, הוא עולה. ב-5%.
• VK — כמות המים במעגל. אם משתמשים בנוזלי קירור כנוזל קירור, אז Ow יהיה גדול מ-Bk.
• דניאל — רמת הלחץ המקסימלית האפשרית בדוד.
• מסד נתונים — מחוון הלחץ בתוך מיכל ההתפשטות של המיכל עצמו (ערך זה מצוין בין שאר המאפיינים הטכניים של המכשיר).

Ov ו-Vk נקבעים בשלב התכנון.

יש לעגל את התוצאה הסופית המתקבלת ללא ביקורתיות.

אתרים רבים באינטרנט מציעים שירות כמו "מחשבון מקוון"בעזרתו, ניתן לחשב את כל הערכים הדרושים על ידי החלפת הנתונים המקוריים בשורות הנדרשות.

מקדם התפשטות תרמית

אינדיקטור זה הוא טבלאי. לכן, אם מים משמשים כנשא חום, הוא שווה ל 4%, ועבור 10 ו-20% תמיסת אתילן גליקול - 4.4% ו-4.8% בהתאמה.

יעילות עבור מיכל התפשטות ממברנה

אינדיקטור זה מחושב באמצעות הנוסחה הבאה:

D=(Pmax-Pinit)/(Pmax+1), אֵיפֹה:

• Pmax — ערך מקסימלי של לחץ מערכת החימום.

ככלל, זה עולה בקנה אחד עם הלחץ המרבי של שסתום הבטיחות (2.5–3 אטמוספרות).

• פנאץ' — הלחץ במיכל ההתפשטות שנקבע על ידי היצרן. נקבע על סמך חישוב 0.5 אטמוספרות לכל 5 מטרים של גובה מעגל חימום.

התקנה עצמית

ההתקנה בעיצומה בכמה שלבים.

הכנת הכלים הדרושים

כדי לבצע את העבודה באופן ישיר, יידרשו המרכיבים הבאים:

•

  מפתח שלב;
• לִגרוֹר;
• מפתח ברגים מתכוונן;
• משחת יוניפק;
• מפתח להרכבת צינורות פלסטיק.

לפני שתתחילו להתקין את המכשיר, עליכם לבצע את השלבים הבאים: 3 שלבים:

• באתר שיהיה מעורב בתהליך, הנוזל המסתובב מתנקז;
• סגור את השסתום האחראי על תנועת נוזל הקירור;
• ניתוק הדוד מאספקת הגז, המים והחשמל.

קטע מול המשאבה

בצינור החזרה, נבחר מקום הקרוב ככל האפשר לכניסה לדוד החימום, ו נעשה בו חתך, היכן שהטי קבוע.

מומלץ לחתוך את צינור ההחזרה ישירות לפני משאבת הסירקולציה.

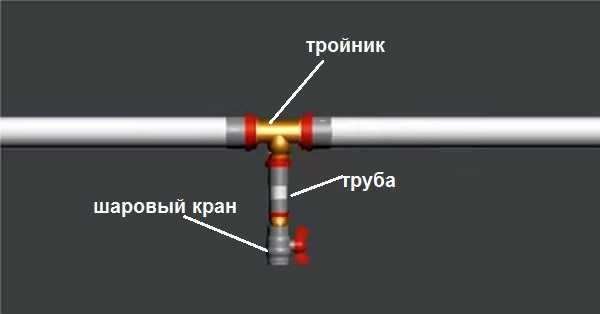

תמונה 1. התרשים מציג את המקום בו מותקן ה-T לאחר חיתוך הצינור.

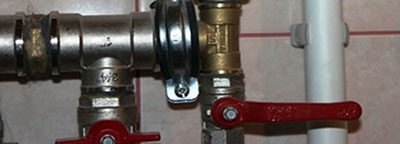

אריזה של שסתום כדור

הוא מיוצר על צינור ההסתעפות של מיכל ההתפשטות. אמצעי במקרה שיש צורך לבצע אותו בבית עבודות מניעה או תיקון.

אם הברז פתוח, אז המיקום שלו עובד.

חיבור צינור וטי

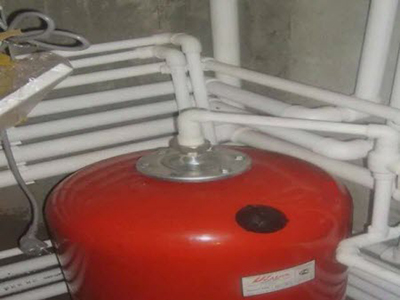

קטע צינור משמש למטרה זו, התצורה והאורך שלהן אינם משחקים תפקיד גדול.

הגיוני ביותר לבחור מסלול קצר למעברו מהמיקום הנבחר של מיכל ההרחבה לצינור ההחזרה.

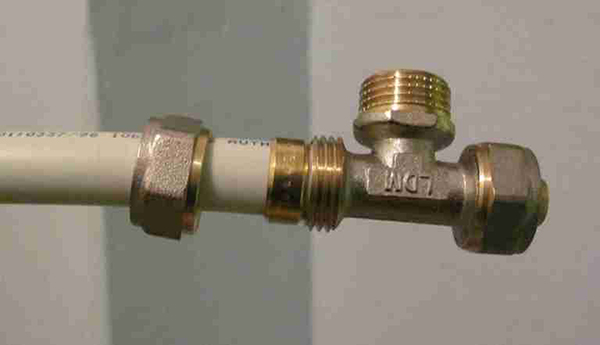

תמונה 2. ה-T מחובר לצינור הפוליפרופילן, יש לעשות זאת כאשר נקבע מיקום מיכל ההתפשטות.

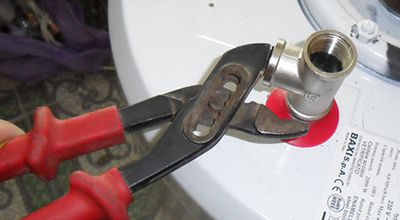

אריזת המתאם

זה מיוצר על צינור ההסתעפות המוברג של המכשיר המותקן.

כיצד להתקין ברז

הוא משמש לאריזה חוט קיבוע מיוחד.

לאחר מכן, יש להתקין את העגורן במקומו ו אטום הרמטית. יש למקם את מיכל ההרחבה על הקיר כך שה"טלה" יהיה נוח לשימוש בעתיד.

מעבר לצינור

התצורה נקבעת בהתאם לתרשים ההתקנה של מיכל ההתפשטות. כזה המעבר מתבצע מהברז.

בדיקת הלחץ בתא האוויר

בצד הנגדי של מיכל קרום ההתפשטות יש פטמה. ברוב סוגי הדגמים היא מונחת על כיסוי פלסטיק בצורת כיפה. אם נדרשת גישה לפטמה, המכסה פותח.

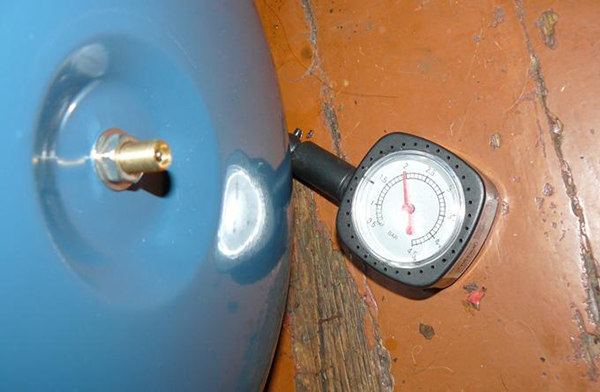

תמונה 3. הליך בדיקת הלחץ במערכת באמצעות מד לחץ לרכב, הוא מחובר לפטמה.

מד לחץ רגיל של רכב יספיק כדי לפקח על הלחץ.

התקנה עם רצועות

תהליך זה ניתן לבצע בשתי דרכים בהתאם לנוכחות הרכיבים הכלולים במיכל ההתפשטות:

• אם יש רגליים להתקנה אופקית של המבנה או לוח הרכבה לקיבועו לקיר, אז המכשיר מותקן במיקום הנבחר ולאחר מכן מחובר באמצעות צינור לחיבור טי המותקן בקו ההחזרה;
• אם אין מחברים על מבנה המיכל עצמו, אז זה תמיד מגיע עם תושבת הרכבה ומהדק לרצועה.

האחרון מבין האלמנטים הנ"ל מיושר ומוכנס לחורי הפלטפורמה.

צד מיכל ההתפשטות צריך להתאים לחריץ של פלטפורמת ההרכבה של התושבת, ומהדק הרצועה צריך להיות מעט מעל מפלסו (הצדדי).

לאחר מכן, קצוות המהדק מחוברים ומקובעים תחילה באופן ידני, ולבסוף בעזרת מברג. המיכל מחובר לקיר.

מילוי המערכת בנוזל קירור

שלב זה הוא הסופי לאחר התקנת המכשיר. אם במהלך פתיחת הברז וזרימה מלאה של נוזל במחזור דרך מערכת החימום לא זוהו דליפות בצמתי החיבור, אז תהליך התקנת מיכל ההרחבה נחשב להשלמה.

במקרה של תקלות במערכת, חשוב למצוא את הגורם ולאחר מכן לפתור אותן.

סרטון שימושי

לאחר צפייה בסרטון, תוכלו ללמוד כיצד למלא כראוי מערכת חימום סגורה.

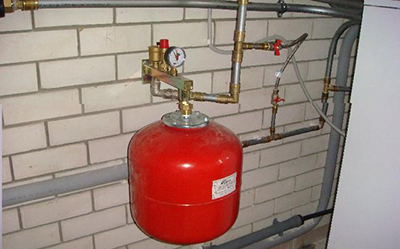

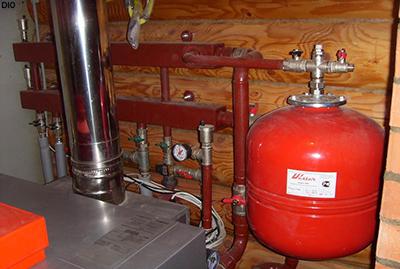

הצורך בקבוצת אבטחה

במערכת חימום סגורה שבה מותקן מיכל התפשטות, יש להתקין מד לחץ לצורך ניטור רציף של פעולתו. קבוצת הבטיחות רלוונטית במיוחד אם המיקום שנבחר להתקנת מיכל ההתפשטות הוא אינו מאפשר ניטור חזותי מתמיד של פעולתו.

כמו כן, כדי לווסת את הלחץ, יש צורך בשסתום בטיחות עם פונקציית "פריצה" (פתיחה עצמית). זה יאפשר לכם לבדוק מעת לעת את תפקודו של רכיב זה, ולבטל את האפשרות שהוא יידבק.
