שתי דרכים להתקין בבטחה הארקה לדוד גז במו ידיכם

הארקת דוד גז היא הכרחית ו תנאי חובה בעת חיבור גז לבנייני מגורים.

אמצעי זהירות זה יגן על אנשים וציוד מפני עליות מתח וזרם, וישמש גם כהגנה אמינה מפני שריפות ופיצוצים.

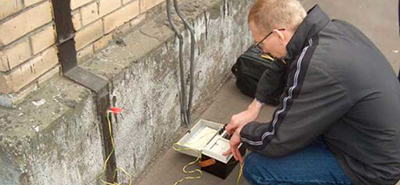

מי מנפיק את תעודת ההארקה לפי הפרוטוקול?

החוק על הארקה לפי הפרוטוקול מונפק בדרך כלל סניף אזורי של שירות גז או מעבדת חשמל.

במהלך הבדיקה, נציגי שירות זה מונחים על ידי כללי התקנה חשמלית (EIR).

שיטות הארקה לדוד גז המותקן על הקיר

לְהַבחִין שתי דרכים הארקה לפי סוג המכשיר ותכונות ייצורו.

לפי סוג המכשיר

כדי להאריק את דוד הגז, הם מאריכים דרישות מיוחדות, מכיוון שמעגל ההארקה חייב להיות מחובר בזהירות רבה ובהתאם לכל התקנים.

דרישות מיוחדות:

• התנגדות הארקה אינה גבוהה מ-50 אוהם עבור קרקעות חוליות.
• 10 אוהם עבור קרקעות חרסית.
• אסור להתחבר לצינורות ולמעלים.
• הכבל הממוקם באדמה, המוביל מלוח החשמל למעגל החשמלי, חייב להיות בעל שטח חתך של יותר מ-10 מ"מ² לנחושת, 16 מ"מ² לאלומיניום, לפלדה - 75 מ"מ².
• מבני מתכת אנכיים עשויים מצינור פרופיל, זווית, תעלה או קורת I.

לפי תכונות ייצור

חיבור זה נוצר באמצעות ערכה מוכנה מיוחדת או באמצעות חומרים זמינים.

סוגים

לפני שאתם מתחילים להאריק את הדוד שלכם, חשוב להחליט סוג אלקטרודת הארקהציוד כזה נמצא במגע ישיר עם הקרקע והוא חלק מהמערכת כולה.

ישנם מכשירים מלאכותי וטבעי:

• מוליכי הארקה טבעיים – אלו מבני מתכת שונים שיש להם מגע עם הקרקע. סוג זה של הארקה מחובר בדרך כלל לדוד באמצעות מספר מוליכים (לפחות שניים). צינורות עם נוזלים חמים ומערכות ביוב אינם יכולים לשמש כמוליכי הארקה טבעיים.

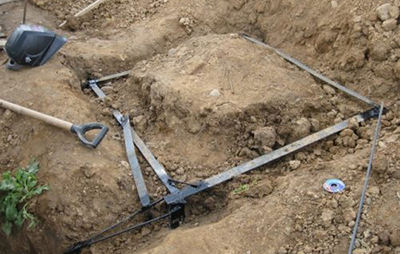

תמונה 1. הארקה טבעית בצורת מבנה מתכת קטן שנחפר באדמה ליד הבית.

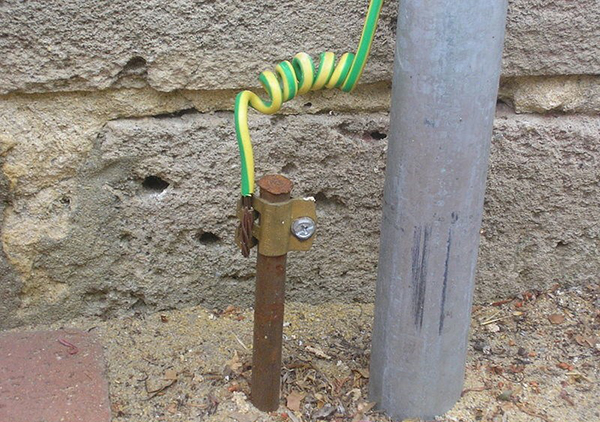

• התקני הארקה מלאכותיים – אלו צינורות פלדה ופלדת זווית המוטמעים באדמה במצב אנכי.

איך לעשות זאת בעצמך בבית פרטי. כללים ותוכנית פעולה

לפי תקנות התקנות החשמל, כדי לבצע הארקה דרך שקע ישירות בעצמך, יש לחבר אותו לפי התרשים לא לפאנל, אלא ישירות למעגל.

אחת הדרישות העיקריות למעגל הארקה היא ההתנגדות של המערכת כולה. לא צריך לעלות על 4 אוהםלשם כך, עליך לחבר את המעגל בצורה נכונה ללוח החשמל באמצעות מוליך עשוי נחושת. צד אחד שלו מחובר לבסיס הבית, והשני לאפס על המגן.

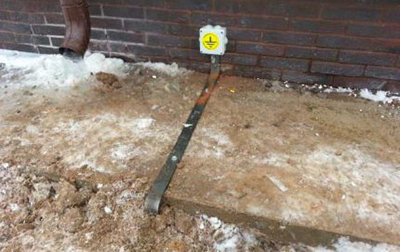

תמונה 2. ערכה מוכנה להארקת דוד גז המותקן על הקיר עם כל הרכיבים הדרושים.

כדי ליישם באופן עצמאי התקן הארקה, ניתן להשתמש בשיטות הבאות:

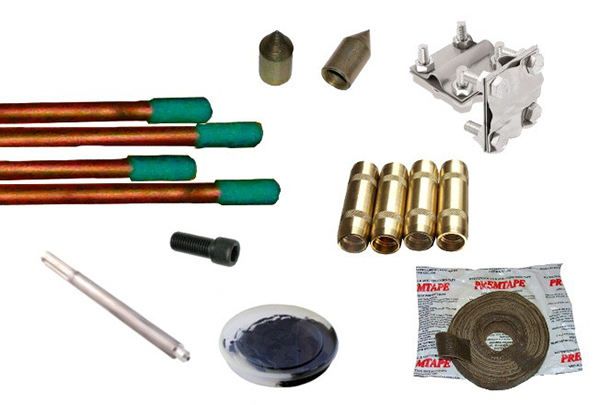

• קנה ערכה מוכנה להארקה של דוד גז. זה כולל את כל הרכיבים הדרושים. ההתקנה די מהירה ואינה אורכת זמן רב. תצטרכו שטח קטן של 0.5x0.5 מטר²הארקה יכולה להתבצע במרתפים או במרחק של כמה מטרים מהבית עצמו.
• הכינו מוליך הארקה בעצמכם. תצטרכו מכונת ריתוך וזווית פלדה. המבנה שנוצר, בצורת משולש או האות הפוכה Ш, הם חופרים באדמה לעומק יותר ממטר אחד.

כלים וחומרים

התהליך מתבצע הודות לכלים הבאים:

•

  לפי הסימונים שנעשו עם את חפירה חפירת תעלה.
• לתוך בורות קדוחים מוליכי ההארקה מוכנסים פנימה בעזרת פטיש.
• בעזרת מקדחה מוטורית, קדחו חורים עמוקים בחלק העליון של התעלה.
• כדי לחבר פינות בין אלמנטים אופקיים של מעגל הארקה, השתמשו סרט מתכתכדי להתחבר אתה צריך ריתוך חשמלי.
• בסוף כניסת המוליך לחדר, הם ריתכו בורג M6 או M8טבעת תיל מונחת עליה, האחראית על הארקה הפנימית של בית פרטי.

חומרים בשימוש:

• פינת מתכת (גודל 50x50x5 מ"מ). מעגל הארקה של הבית הוא משולש שווה צלעות, לפינותיו מוכנסים מוטות הארקה ממתכת.
• סרט פלדה ברוחב 40 מ"מ ובעובי 4 מ"מכדי לחבר את הפינות יחד, משתמשים בסרט מתכת.
• מוט תיל מתכת בקוטר 8-10 מ"מ. הוא מונח בתעלה ומורם מעל גובה האזור העיוור. ב-50 סנטימטרים.

כיצד להאריק מעגל: תהליך העבודה

לצורך הארקה נכונה ויעילה של דוד גז, יש צורך לבצע קו מתאר חיצוני.

תהליך הכנת המתווה:

• הסימונים נעשים במרחק של מטר אחד מהבית. מצויר משולש שווה צלעות עם צלעות של 2 מטר.

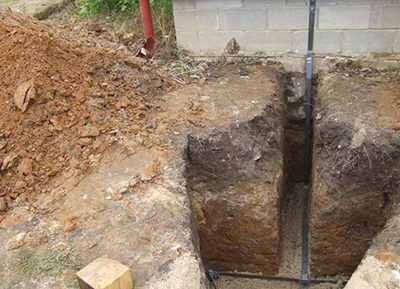

• חפירה של תעלה בעומק 50 ס"מ וברוחב 40 ס"מ נחפרת לאורך הקווים המצוירים.
• מה שיבוא אחר כך הוא חיבור לבית באמצעות תעלה באותו גודל.
• בורות עמוקים נעשים בעזרת מקדחה.
• מוטות הארקה מוכנסים לתוך הבורות. המרחק לתחתית התעלה צריך להיות כ-15 ס"מ.
• חברו את אלקטרודות ההארקה בינם לבין עצמם באמצעות רצועות מתכת בגודל 40x4 מ"מ.
• הם שמו פס מתכת בתעלה, המוביל אל הבית.
• רתך רצועת מתכת לבסיס באמצעות מוט מתכת.

סרטון שימושי

הסרטון מציג את תהליך התקנת הארקה לדוד גז בבית פרטי.

ליניארי ישירות לשקע או באמצעות מגן נחשולי מתח?

מוזרויות:

• התעלה תהיה ישרה ותעבור לאורך הבית. אורכו הוא 4 מטר.
• מוליכי הארקה הם חופרים אחרי 2 מטרים.

בעת שימוש בשקע או במסנן חשמל, תקנות ההתקנה החשמלית ממליצות חבר את המכשיר ישירות למעגל הארקה ומסנן רשת.
