אין צורך לרוץ לחנות בשביל ציוד יקר! איך להכין דוד מים על גז במו ידיכם
דוד גז - יחידה לייצור אנרגיה תרמית לחימום חללים אוֹ חימום מים על ידי שריפת דלק גזיאפשר להכין מכשיר כזה בעצמך.
חשוב לחשב את הפרמטרים בצורה נכונה ציוד ולא להזניח את כללי הבטיחות. הקושי העיקרי הוא קבלת היתרים להפעלת דוד גז ביתי.
אפילו סטייה קלה ביותר מהסטנדרטים שנקבעו מובילה לאיסור מוחלט על שימוש במבנים תוצרת בית, לכן רק אדם עם ניסיון רב צריך לבנות דודת גז בעצמו בהתקנה ותחזוקה של מתקנים כאלה.
סוגי דוד גז מים לחימום בית פרטי
עקרון הפעולה של דודי חימום גז הוא כדלקמןהחום הנוצר משריפת הגז מועבר לנוזל, אשר לאחר מכן עובר דרך מערכת החימום ומחמם את החדר. ישנם הבדלים בתכנון של סוגים שונים של דודי גז.

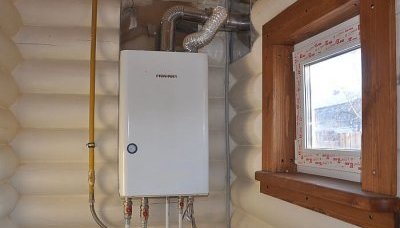

קִיר
החלקים העיקריים כוללים:
- מַבעֵר — מבנה מלבני עם חורים המסודרים בסדר מסוים שדרכם מסופק גז מהנחיריים שמתחת.
- תא בעירה.
- מחליף חום - אחד או שניים. התכנון של שתי יחידות כרוך בהתקנת התקן ראשי בצורת צינורות נחושת עם סנפירי פלטה מעל המבער. זה מאפשר להעביר את חום להבת הגז ישירות למוביל החום ביעילות מרבית.
- מחליף חום משני זה בדרך כלל מיוצר בצורת סט של לוחות מתכת דקים, שדרכם עוברים מים זורמים ומחוממים על ידי נוזל קירור חם.
- שסתום גז, הנשלט על ידי המערכת האוטומטית, מווסת את מידת אספקת הדלק.
- צינורות אספקה והחזרה של חימום.
- מיכל ממברנה.
- יחידה חשמלית.
- מְנִיפָה מסייע לפחמן דו חמצני להיפלט מהיחידה דרך הארובה.
- משאבת סירקולציה.
- מערכת אוטומציה — קבוצת חיישנים המנתחים את מצב הצמתים ונקודות החיבור לנתיבי קלט ופלט, ומפעיל המייצר את אותות הבקרה הדרושים.

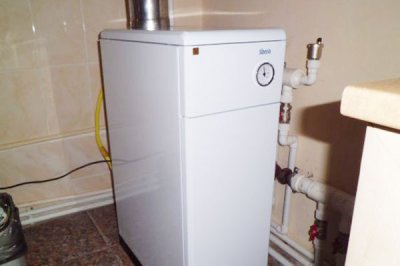

קוֹמָה
שונה מהמתקן המותקן על הקיר באופן שבו הוא מחובר, וגם, מכיוון שמשקלו מוגבל, היצרנים מציידים אותו במחליף חום מברזל יצוק, שהוא באיכות גבוהה ואמין יותר.
דגמי רצפה הם יחידות בעלות מעגל יחיד עם תא בעירה פתוח, שבו מינימום של מגוון התקני אוטומציה ובקרה.
- מַבעֵר.
- תא בעירה.
- מחליף חום.
- מיכל התפשטות — נוזלים עודפים מתנקזים לתוכו.
- שסתום גז.
- יחידה חשמלית.
- מְנִיפָה.
- בצורת צלחת מחליף חום.
- לִשְׁאוֹב.
- מערכת אוטומציה.
מתוך צילינדר
- בסיס העיצוב הוא בלון גז עבור 50 ליטר (מחמם את החדר עד 70 מ"רבוכנה עם פיה תחתונה שקועה בתוך הצילינדר.
- הזרבובית היא צינור חלול., שדרכו נכנס אוויר בעירה.
- "פנקייק" בקוטר מעט קטן יותר מרותך לתחתית הבוכנה, מאשר הצילינדר. הלהבים בצורת קשת המרותכים אליו יוצרים זרימת מערבולת מעל הדלק הבוער.
- צינור ארובה.
- החלק העליון של הגליל לאחר התקנת הידיות עליו משמש כמכסה.
- המשאבה מספקת סירקולציה מאולצת.

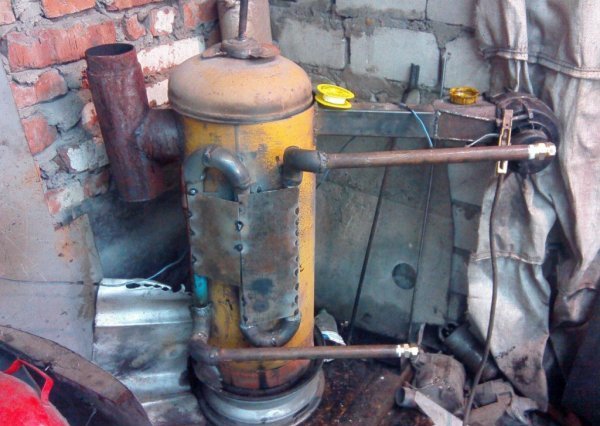

תמונה 1. דוד גז עשוי מגליל. המכשיר מחובר למעגל חימום המים.
איך להכין דוד גז במו ידיכם
ייצור דוד גז מורכב מכמה שלבים.
בחירת פרויקט, שרטוטים
לאחר שהחלטתם לייצר דוד גז בעצמכם, למצוא פרויקט מתאים עם שרטוטיםעליהם להכיל מידע מפורט על דוודי חימום, חיבור, קירור, פליטת עשן, מסיט וניואנסים אחרים.
תְשׁוּמַת לֵב! לפני שאתם מתחילים לעבוד, הכירו היטב את השרטוטים ומצאו תמונות של התוכניות המוגמרות. כל אי דיוק או שינוי ישפיע לרעה על הפעילות העתידית.
במהלך הייצור יש לקחת בחשבון את אובדן החום בכל חדר, היכן מתוכנן חימום. אפילו בחדרים בעלי שטחים שווים, תפוקת החום תהיה שונה.

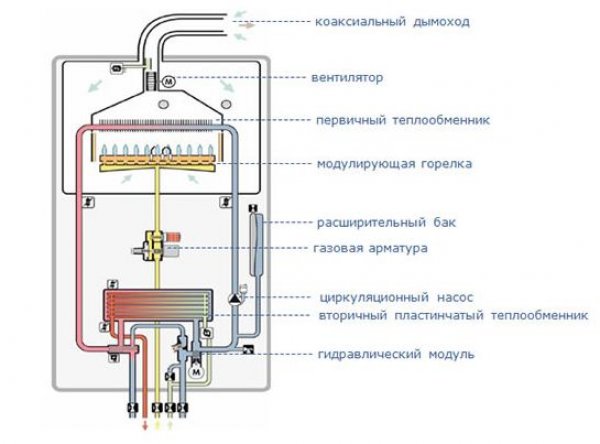

תמונה 2. ציור של דוד גז המותקן על הקיר. החצים מציינים את רכיבי מכשיר החימום.
חישובים מתבצעים עם רזרבה של 10%, בהתבסס על המידות האמיתיות של האובייקטים.
הַפנָיָה. הדרך הקלה ביותר לחישוב: עבור כל 10 מ"ר מטרים של שטח נדרש 1 קילוואט אנרגיה. הערך הקלורי של גז הוא 6.55 קילוואט.
כמות האנרגיה הנצרכת על ידי הדוד ליום מחולקת בערך הקלורי שלו ו- כך מתקבל נפח הדוד הנדרש.
לפיכך, יש צורך:
- לחשב את המערכת ההידראולית כולה;
- לקחת בחשבון את עלויות מערכת פליטת העשן, כולל המסיט;
- להחליט על קוטר הצינורות מראש;
- הגדר את עוצמת המשאבה הנדרשת;
- לחשב את ההתנגדות של המערכת.

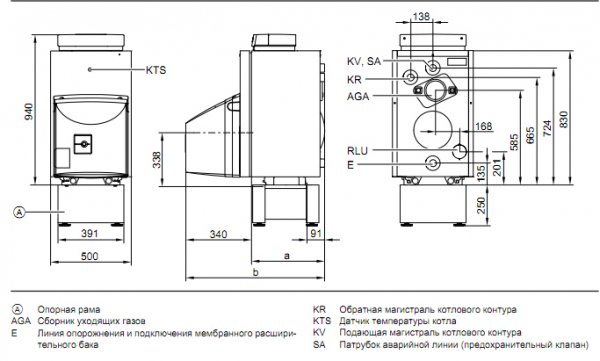

תמונה 3. ציור של דוד חימום גז. מידות המכשיר ורכיביו מצוינות.
חומרים
לאחר בחירת פרויקט המאסטר מחשב את כמות החומרים על דוד החימום. לא ניתן להחליף את המתכת שהוזכרה במתכת אחרת כדי להפחית את עלות ההתקנה: היא עשויה להיות רכה יותר, וזה יהפוך את המבנה לבלתי שמיש.
חומרים לעבודה:
- צינורות מתכת וגז;
- יריעת פלדה;
- דלתות ליצירת תיבת אש;
- לְבֵנָה;
- תִגבּוֹרֶת;
- חֶרֶס;
- חומר אטום לחות (זפת);
- מֶלֶט;
- יריעת מתכת מגולוונת.
חָשׁוּב! רכיבים מסוימים, כגון תרמוסטט או מסיט אוויר, קל יותר לקנות את זה בחנות מיוחדת מאשר להכין את זה בעצמך.
למה לחפש בעת בחירת חלקים שנרכשו עבור דודי גז:
- עדיף לבחור תרמוסטטים ניתנים לתכנות, כדי לשלוט ולווסת את טמפרטורת הדוד בעזרתם. אנלוגים מקומיים אינם נחותים באיכותם מדגמים זרים.

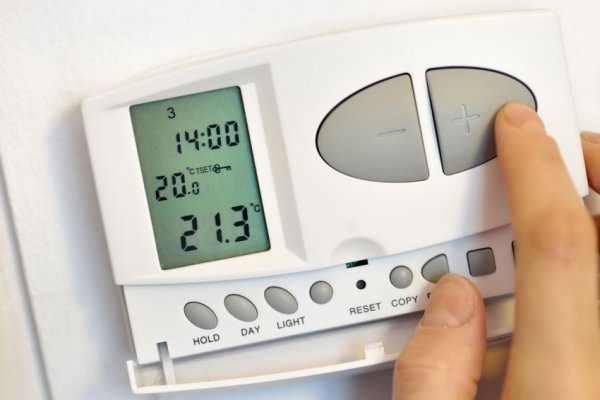

תמונה 4. תרמוסטט לתכנות לדוד גז. בעזרתו ניתן להגדיר את הטמפרטורה המתאימה.
- המוט מותקן על גבי צינור הארובה ומספק פליטהמתאים בצורת מטריה חרוטית עשויה נירוסטה.
- אוטומציה כוללת: מודול בקרת להבה, הגנה מפני התחממות יתר, בקר משיכה, שסתום התזה. כל ההתקנים המפורטים נדרשים לפעולה יציבה של היחידה.
כְּלֵי עֲבוֹדָה:
- מכונת ריתוך;
- מלחם;
- סט מברגים ומפתחות;
- פטישים;
- צְבָת;
- רָמָה;
- קֶרֶן;
- רוּלֶטָה;
- כלי ריתוך;
- תֶרמוֹסטָט;
- אוטומציה;
- מַטֵה הַטָיָה.
הכנת מכשיר, מחליף חום ביתי
שלבי בנייה:

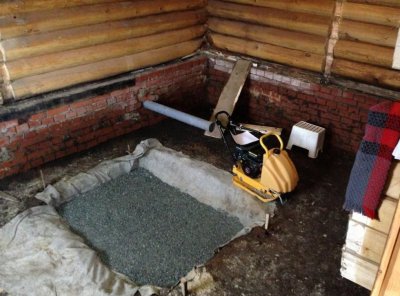

- הדרך הקלה ביותר להכין מנורת רצפה במו ידיכם דוד גז, המותקן על היסודות. לכן, תחילה הם חופרים חור בעומק של כ-80 סנטימטרים. חול נשפך על תחתיתו, ממלאים אותו במים ומשאירים אותו להיספג. לאחר מכן מונחים אבנים, לבנים שבורות והריסות מעט מתחת לפני הקרקע.
- הטפסות עם המסגרת מורכבות וממולאות בטיט בטון, לאחר 24 שעות הוא מוסר. השטח שמתחת לטפסות ממולא בחצץ וחול ומכוסה בחומר אטום לחות.
- הם פרשו קיר של לבנים ומלט, המגן על הקיר הראשי מפני דוד הגז המחמם. גובה ורוחב קיר הלבנים עוד 10 ס"מ, מאשר מידות הדוד.
- גיליונות נחתכים לפי הציורים, הכינו פינות, צינורות וחלקים פנימיים.
- החלקים מורכבים למערכת אחת. לפני שלב זה, צפו בסרטון המציג את התהליך. מיקום שגוי של רכיבים מוביל לכשל המבנה. בעת ביצוע עבודות ריתוך, אסור לשכוח את הבטיחות: המאסטר לובש כפפות מגן, מסכה מיוחדת ובגדי עבודה.
- מחליף חום עשוי ממיכל פלדה וצינור נחושת., שבזכותו מתחממים המים בדוד. שני חורים נעשים בחלק העליון והתחתון של המיכל, התואמים לקוטר הצינור. הצינור מכופף לספירלה ומוכנס למיכל. אביזרים מותקנים בקצות הצינור היוצא מהמיכל.
- לאחר ההרכבה, מנוקים את הקצוות והיחידה נצבעת. האחרון נעשה כדי למנוע הופעת עיבוי במהלך העונה הקרה ולמנוע מהמתכת להתחיל להחליד.
- לאחר התקנת הדוד, ארובה מרותכת לצידו. - צינור מתכת לא פחות מ-20 ס"מ, שדרכו פחמן דו-חמצני יעזוב את היחידה. חור נחתך בגג והצינור מורם ב-30-40 ס"מ מעל הגג. הרווחים בינו לבין הגג ממולאים בקצף ובצמר סלעים.
- אספקת חשמל רציפה מחוברת לדודהמייצב מחובר בקרבת מקום יבש שבו מים לא ייכנסו. הוא אינו יכול להתחמם יתר על המידה או לקפוא.

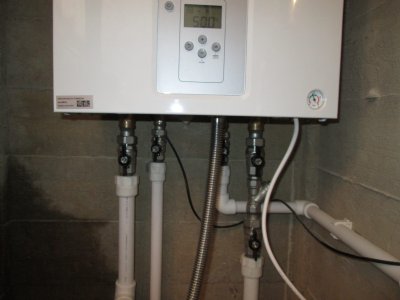

חיבור למערכת החימום
החקיקה קובעת שלפני התקנת דוד גז על הבעלים לקבל אישור להתקנה משירות הגז העירוני.
- נרכשים שסתומי סגירה עבור צינורות החימום הישיר והחוזר — ברזים בסגנון אמריקאי המאפשרים פירוק הדוד במקרה חירום.
- לצינור החזרה של נוזל הקירור התקנת מסנן מכני לטיהור מים.
- התקנת שסתומי סגירה בצינור הגז, שאליו יחובר הדוד, בצורת ברז גז ומסנן גז.
- חבר את צינור הגז המספק דלקכל החיבורים והחיבורים אטומים.
- חבר את הדוד לרשת אספקת המים ו צינור אספקת מים חמים.
קשיי ייצור, כיצד להפוך את הדוד לחסכוני יותר
הכללים אוסרים על אספקת גז למרתפים ולקומות הקרקע של הבניין, לכן על הבעלים להקצות חדר נפרד בבית, אשר עומד בתקנים, אחרת התקנת היחידה לא תאושר על ידי השירותים.
מנסה לחסוך כסף על אוטומציה של ציוד חימום מובילה להתחממות יתר של מערכת החימום ואפילו לקרע בצנרת.
התחממות יתר מתרחשת גם עקב חוסר במחזור הדם. במקרה זה, בדוק את המשאבה, המסנן ותרמוסטט ההתחממות.
חישובים שגויים ההספק הנדרש יגרום לכך שהחום המתקבל מהדוד לא יספיק לחימום המקום.
אם הלחץ לא עולה כאשר הדוד מחומם, אז אטימות המערכת עלולה להיפגע ו יש להדק את החיבורים, ואז להוסיף קצת לחץ.
בעיות עלולות להתעורר אם, בעת ניסוח פרויקט, המאפיינים הספציפיים של אובייקט מסוים לא נלקחו בחשבון: נחשולי מתח ברשת, איכות דלק נמוכה, לחץ גז לא מספק, אוורור לקוי או אי-ציות להמלצות למרחקים מותרים מהדוד לציוד וקירות אחרים. במהלך התיקונים יהיה צורך לחדש את עבודות ההנדסה.
סרטון שימושי
צפו בסקירת וידאו של דוד גז תוצרת בית העשוי מרדיאטור לרכב.
מַסְקָנָה
הדוד הוא החלק החשוב ביותר במערכת חימום אישית. לכן תשומת לב מיוחדת מוקדשת לבנייתו ולהתקנתו. בעל הבית שוקל מראש את כל היתרונות והחסרונות של דוד ביתי.

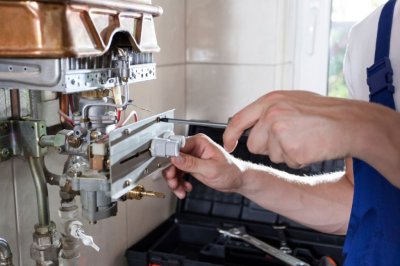

אם המשאבה בדוד תוצרת בית מפסיקה לעבוד, יש בעיות בהפעלת המערכת האוטומטית, מתרחש קצר חשמלי או חוט נשבר, אז פנה למומחה לאבחון מהיר הסיבות להתרחשותן של תקלות.
