כיצד להשיג את היעילות הגבוהה ביותר? האם יש צורך בחיבור אלכסוני של רדיאטורים לחימום?
כרגע יש שלוש תוכניות סטנדרטיות להתקנת רדיאטורים לחימוםלכל אחד מהם מאפיינים ויתרונות שימוש משלו.
ההיבט העיקרי בבחירת שיטת חיבור כזו או אחרת הוא סידור הצנרת הקיים בחדר.
לגבי החיבור האלכסוני, זה משמש בעיקר בבתים פרטיים.
יתרונות וחסרונות של ערכת חיבור אלכסונית
שיטה זו של חיבור סוללות היא היעיל ביותרזו הסיבה שהוא משמש לרוב בבתים פרטיים, לא בדירות.
היעילות של תוכנית התקנה זו גבוהה למדי - זה עולה על 90 אחוז.
יתרונות נוספים של השימוש בו כוללים:
- סוללת חימום יכולה להיות בעלת מספר שונה מאוד של חלקים;
- יעילות גבוהה בהשוואה לשיטות התקנה אחרות.
בין החסרונות העיקריים של ערכת התקנת רדיאטור אלכסוני, מומחים מדגישים:
- לא המראה הטוב ביותר של המוצרים;
- אין אפשרות להוסיף סעיפים נוספים בעתיד;
- עלות גבוהה יחסית.
מאפייני היישום

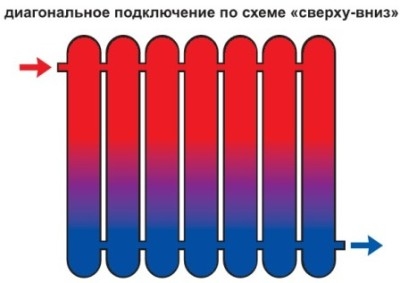

על יעילות ערכת הרכבה של רדיאטור אלכסוני מושפע ממאפייני היישום הספציפיים של מערכות כאלה. בהקשר זה, חשוב לקחת בחשבון אחד מכללי הפיזיקה: מים חמים תמיד עולים, ומים קרים תמיד שוקעים.
עַל מְנָת פיזור חום באופן שווה בכל החדר, יש צורך שנוזל הקירור יהיה נוכח בכמויות שוות בכל חלקיו.
בדירות עירוניות, מתרחשת זרימת מים במערכת בכוח תחת לחץ גבוה.
זו הסיבה שקטרים של צינורות הכניסה והיציאה קטנים מאוד - בערך 20 מילימטרים. דרך החלל שלהם עובר נוזל הקירור. המיכל מתמלא במהירות.
תהליך חיבור רדיאטור חימום באמצעות סכימה אלכסונית
על מנת לממש את כל היתרונות של חיבור אלכסוני של רדיאטורים, יש צורך לבצע את תהליך ההתקנה בצורה נכונה. לשם כך, עליכם להבין אילו כלים אתם צריכים, כיצד ליישם סימונים בצורה נכונה וכיצד להתקין אלמנטים מסוימים.

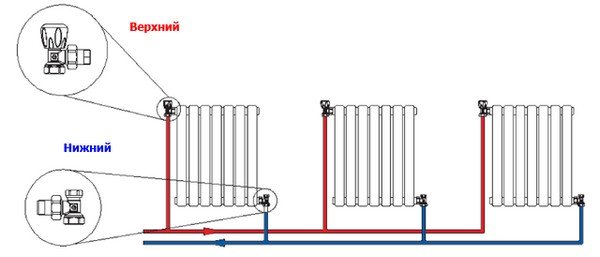

תמונה 1. תרשים של חיבור אלכסוני של רדיאטורים לחימום. צבע אדום מציין אספקת מים חמים, צבע כחול מציין ניקוז מים קרים.
כלים נחוצים
סט של אלמנטים הדרושים להתקנה אלכסונית רדיאטורים:
- מספר סוגריים להתקנת המכשיר;
- אגוזי מעבר;
- מספר התקעים הנדרש;
- פתח אוורור (ברז מאייבסקי);
- מחברים לשחרור מהיר מסוג "אמריקאי";
- שסתומי סגירה.
ניתן לרכוש את כל החלקים הנ"ל כסט או בנפרד. כדי לעבוד עם מוצרים אלה תזדקקו לכלים הבאים::
- חותכי צינורות;
- כִּיוּל;
- צבת לחץ;
- מפתחות פתוחים ומתכווננים;
- מכופפי צינורות.
במקרים בהם צינורות ורדיאטורים עשויים מחומרים שונים, ייתכן שתצטרכו מתאמים ואמצעים טכניים מיוחדים להצטרף אליהם.
יישום סימונים
על מנת להתקין סוללה בצורה נכונה, יש צורך לפעול לפי כללים ותקנות מסוימים.
לא תמיד ניתן לזכור אותם במהלך תהליך העבודה.
זו הסיבה ש-pראשית, עליך להדביק את הסימונים המתאימים על הקיר, לפיו יבוצעו הפעולות.
בהקשר זה, מומחים שלוש הנקודות החשובות הבאות מודגשות:

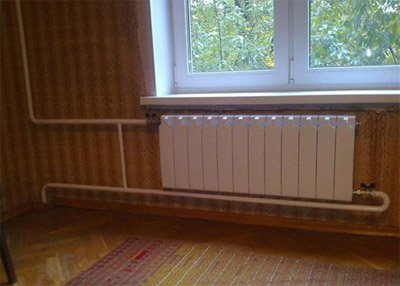

- המרחק מתחתית אדן החלון לקצה העליון של הרדיאטור צריך להיות בין 5 ל-10 סנטימטרים. זה הכרחי כדי לאפשר לאוויר המחומם לזרום כרגיל בחדר. מיקום הרדיאטור משפיע על רמת תפוקת החום.
- צריך להיות מרווח בין כיסוי הרצפה לתחתית הרדיאטור לא פחות מ-8-12 סנטימטרים. מצב זה קשור לזרמי הסעה של אוויר מחומם.
- הכלל האחרון נוגע לרווח בין חלקי הרדיאטור לקיר עצמו. בדרך כלל, הוא אמור להשתנות בין 2 ל-5 סנטימטרים.
תְשׁוּמַת לֵב! בהתאם לכל הסטנדרטים הנ"ל, יש צורך בעזרת עיפרון רגיל לסמן סימנים על הקירזה יעזור משמעותית לפשט את העבודה ולמנוע את הסיכון לטעויות אפשריות.
עגורן מייבסקי
אלמנט חובה כזה של מערכת החימום כמו עגורן מייבסקי הוא מוצר מיוחד המשמש להסרת מנעולי אוויר מרשת החימוםפותחים אותו בעזרת מפתח או מברג.

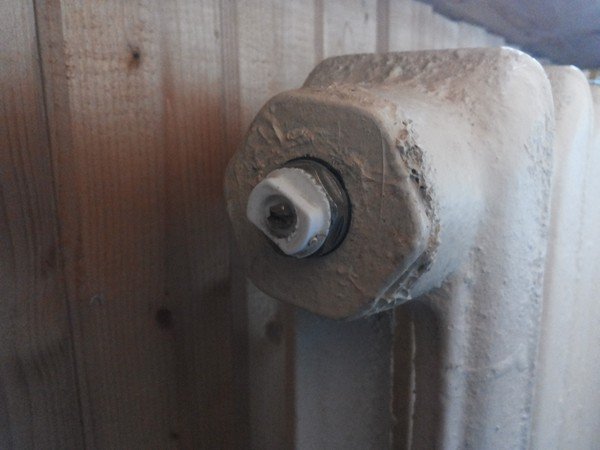

תמונה 2. עגורן מייבסקי מותקן על רדיאטור ברזל יצוק. מאפשר לך לשחרר עודפי אוויר ממערכת החימום.
האוויר המצטבר בסוללות מסוגל לא רק לשתק את זרימת הדם מים חמים, אבל גם להתחיל את תהליך הקורוזיהמכיוון שהמוצר נועד להסיר מסות אוויר מרדיאטורים, הוא מותקן בעיקר במקומות שבהם בעיה זו מתרחשת לרוב. לשם כך, פשוט פתחו את תקע הצד של החלק, ולאחר מכן הברגו את הברז למקומו.
התקנה של "אמריקאים"

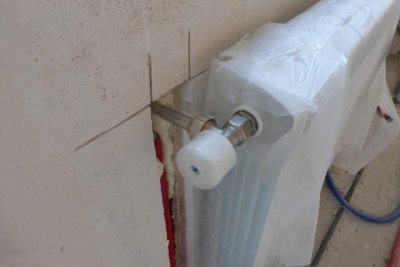

חיוני לחבר את הצינורות שאליהם מחוברים צינורות אספקת המים והניקוז. מחברים ממתכת מיוחדתלרוב הם נקראים "אמריקאים".
כדי להתקין אותם, אתה צריך להשתמש במפתח מיוחד. הוא מוכנס לתוך חלל עגורן מייבסקי, ולאחר מכן ה"אמריקאי" מונח למעלה. העיקר הוא לבחור את המפתח בצורה נכונה, מכיוון שהוא יכול להיות קטרים ותצורות שוניםבמקרים מסוימים, ניתן להשתמש במפתחות מפתחות מתכווננים רגילים ובצבת.
הברגת השסתומים

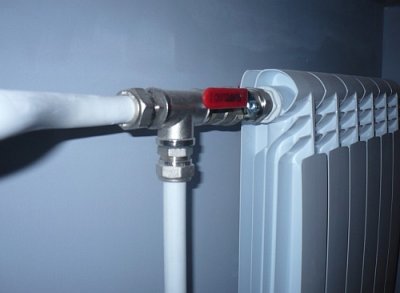

כתוצאה מכך, ה"אמריקאים" מצטרפים למנה שסתומי סגירהיש להתקין אלמנט אחד על כל צינור הסתעפות.
זה יאפשר לכם לנתק רדיאטור ספציפי ממערכת החימום הכללית במידת הצורך. במקביל, כל רשת החימום של החדר תמשיך לפעול במצב רגיל.
התקנה של שסתומים גם כן מתרחש על ידי הברגה. הוא מיוצר בין הרדיאטור לבין מגשר מיוחד שמנקז מים מהצינור התחתון לחלק העליון אם הברז סגור.

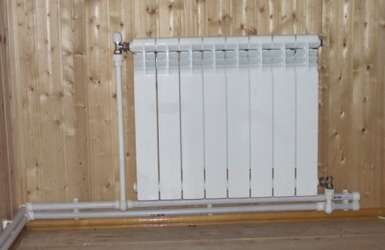

התקנת רדיאטור
התקנת רדיאטורים בתבנית אלכסונית היא די פשוט ומהיריש לו כמה מאפיינים קטנים שמבדילים אותו משיטות התקנה אחרות. הדבר העיקרי שיש לזכור הוא ששיטה זו משמשת לעתים רחוקות בדירות עירוניות, מכיוון שהיא בעיקר מיועד למגזר הפרטי ולבתים צמודי קרקע.
סרטון שימושי
צפו בסרטון, המדגים את כל תוכניות חיבור הרדיאטורים האפשריות ואת תכונותיהן.
האם זה מתאים לדירות?
חיבור אלכסוני של רדיאטורים לחימום הוא די ספציפי. תהליך חיבור הרדיאטור באמצעות סכימה אלכסונית כרוך ביישום סימונים מיוחדים, התקנת מנוף מייבסקי, צימודים מיוחדים ושסתומים. לרוב משמש בבתים פרטיים, לא בדירות.
