אפשרות פשוטה, אך חסכונית ויעילה לבית - רדיאטורים לחימום מפלדה

רדיאטורים במערכות חימום יכולים להיות עשויים מ ברזל יצוק, פלדה, אלומיניום, כמו גם שילובים של מתכות – בי-מתכתי.

לחומר חשיבות מכרעת כאשר הוא מיועד למערכות חימום מסוגים שונים.

בשל הייחודיות, פְּלָדָה רדיאטורים מצאו שימוש נרחב במערכות אוטונומיות קטנות במגזר הפרטי. סוללות כאלה מאופיינות בעלות נמוכה וקלות התקנה.

תיאור של רדיאטורי חימום מפלדה

בעלות נמוכה יחסית, לפלדה חוזק גבוה, פלסטיות, גמישות, מוליכות תרמית וטוב היתוך בעת ריתוך.

החיסרון העיקרי הוא עמידות נמוכה בפני קורוזיה. עובי הפלדה משתנה בין יצרנים שונים. מ-1.5 עד 1.25 מ"מ, וככל שמדד זה גבוה יותר, כך איכות המוצר טובה יותר.

פיזור חום

רדיאטורים מפלדה מתחממים במהירות ובעלי תפוקת חום גבוהה ברמה 200-1800 וואט ניתן גם לרכוש מספרים גדולים יותר בהתאם למידות, ליצרן ולסוג הדגם.

לחץ עבודה

בשל מספר רב של ריתוכים, רדיאטורים מפלדה אינם יכולים לעמוד בלחץ הגבוה המתרחש לעיתים במערכות חימום מרכזיות. לחץ העבודה תלוי בסוג הרדיאטור והוא שונה עבור עיצובים פאנליים וצינוריים. רֵאשִׁית זה מפצה 6-10, לשני יש 8-15 אטמוספרות.

טמפרטורת נוזל הקירור

טמפרטורת נוזל הקירור יכולה להגיע עד 110-120 מעלות צלזיוס.

בדרך כלל, טמפרטורות כאלה אינן מתרחשות במערכות חימום מרכזיות.

במקביל, אינדיקטור זה יכול לשפר משמעותית את המאפיינים של מערכת אוטונומית קטנה.

מכשיר: יתרונות וחסרונות

עקרון הפעולה של רדיאטור פלדה אינו שונה מסוללות העשויות מחומרים אחרים. לוח החימום מחובר לצינור שדרכו מסופק נוזל הקירור. הלחץ והטמפרטורה מווסתים על ידי שסתום. רדיאטורים מחוברים לצינורות אספקת נוזל הקירור. מהצד או מלמטה.

בנוגע לעיצוב הפנימי של החללים, מבחינים בין סוללות פאנל, צינוריות וחתכיות.

יתרונות:

• זול יותר סוללות עשויות אלומיניום וברזל יצוק.
• גיוון הצעות בשוק.
• ביצועים גבוהים העברת חום.
• פַּשְׁטוּת מבנים.
• משקל קל וקלות ההתקנה.

חסרונות:

• פגיעות ל קורוזיהיצרנים טרם מצאו הגנה אמינה מפני קורוזיה, אם כי ישנן אפשרויות המקלות על בעיה זו בדרגות שונות.
• הם לא יכולים לסבול את זה לחץ גבוה עקב תפרים מרותכים.
• בין ביקורות הצרכנים, לעתים קרובות יש אזכורים של רדיאטורים מפלדה הצבע לא מחזיק מעמד טוב, מתרחש קילוף של ציפויים דקורטיביים.

מתאים לחימום בית כפרי או פרטיבמערכת חימום מרכזית, אשר נמצאת לרוב בבנייני דירות, היא מחלידה כאשר נוזל הקירור מתנקז, אינה עומדת בלחץ במהלך בדיקות הידראוליות, ומגיבה בצורה גרועה לחמצן הנכנס דרך מערכת הצינורות.

סוגי סוללות פלדה: תמונה

ישנם הסוגים הבאים של רדיאטורים מפלדה.

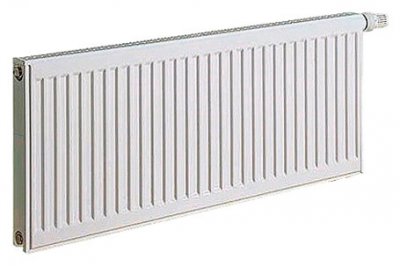

לוּחַ

עשוי מ יריעת פלדה דלת פחמןלייצור פאנל אחד שני גיליונות מתכות מוטבעות באופן כזה שבעת הריתוך נוצרות ביניהן תעלות שדרכן יזרום נוזל הקירור. בתכנון רדיאטור אחד ניתן לספור עד ארבעה פאנלים לחימום.

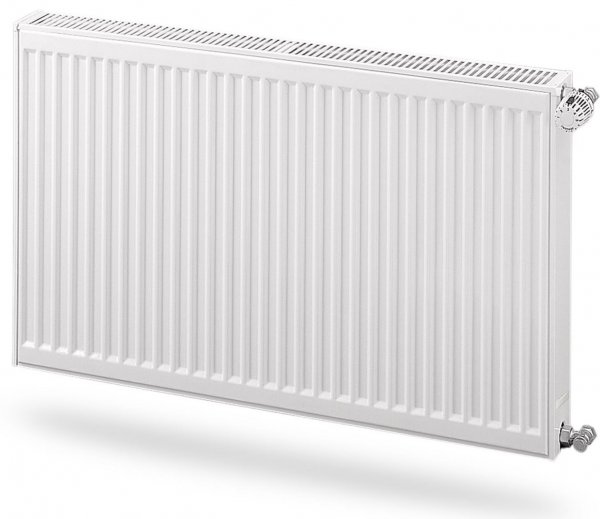

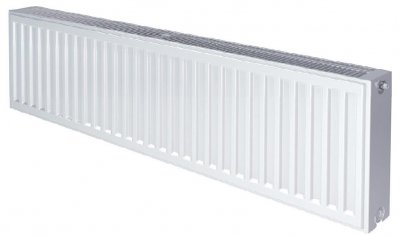

תמונה 1. רדיאטור פאנל פלדה דגם C 22500x1000, תפוקת חום 1857 וואט, יצרן - "Purmo", פינלנד.

פאנלים הומוגניים שטוחים כשלעצמם מחממים את החדר גרוע יותר מסוללות עם חללים בעיצובן. כדי להגביר את תפוקת החום ניתן לחבר מהצד האחורי פאנלים קונווקטוריים, שהם צלעות פלדה בצורת האות "P".

האוויר המסתובב לאורך צלעות אלו מחומם במידה רבה יותר, מה שמאפשר ליישם את עקרון ההסעה בחדר, כאשר זרימת אוויר מחוממת היטב לאורך הקיר עולה לתקרה, ודוחקת את האוויר הקר, שזורם שוב לאורך הקיר הנגדי ולאורך הרצפה אל הרדיאטור.

סוללות עשויות להכיל עד ארבעה פאנלים לחימום וקונווקטור. איחוד מבנים כאלה מתבצע, בין היתר, על ידי מעטפת חיצונית.

יתרונות:

• המחיר הנמוך ביותר של כל סוגי רדיאטורי הפלדה;
• גיוון דגמים הזמינים בשוק.

חסרונות:

• המשקל הגדול ביותר בין משפחת רדיאטורי הפלדה;
• עוצמת העבודה של הניקיון אם יש פאנלים קונווקטוריים;
• אסור לרוקן מים מצנרת בעונה החמה;
• רגישות גבוהה קורוזיה;
• מוּגדָל התנגדות הידראולית בשל חתך הרוחב הקטן של תעלות הדם.

צִנוֹרִי

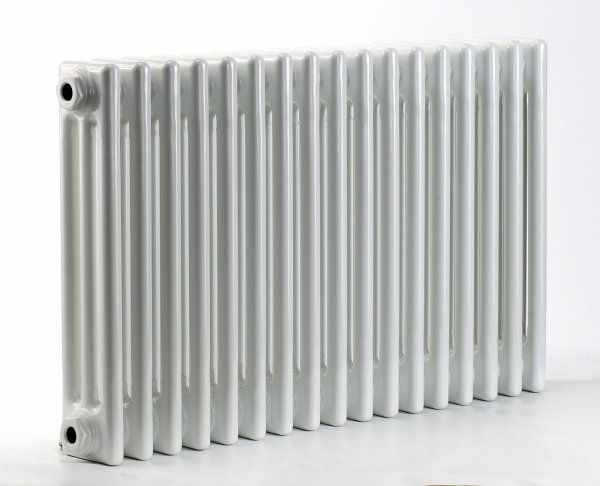

הרדיאטור נראה כמו סוללה קלאסית, אבל חלק אנכי אחד יכול להכיל משניים עד ארבעה צינורות פלדה. קוטר צינור אחד הוא בערך 25 מ"מ. קולטים ממוקמים בניצב לצינורות בחלק העליון והתחתון של הסוללה.

בנוסף לעיצוב הקלאסי, ישנם דגמים עם צינורות המסודרים במקביל לקולטים.

סדרת הדגמים כוללת צורות שונות, כולל זוויתיים ומעוקלים.

תמונה 2. רדיאטור צינורי מפלדה דגם 2057, דו-צינורי עם חיבור צדדי, יצרן - "Arbomia", גרמניה.

יתרונות:

• עָדִין להפיץ חום.
• בשל היעדר סורגי קונווקטור, כמו בתנורי פאנל, קל לניקוי.
• אַף לֹא אֶחָד פינות חדות, ולכן פחות מסוכן.
• עמידה בלחץ גבוה יותר: עבודה 10 ובדיקת לחץ 15 אטמוספרות.

חסרונות:

• עלות גבוהה בהשוואה לאלו של פאנלים עקב כמות גדולה של עבודות ריתוך.
• רגישים קורוזיה.

סקטוריאלי

סוללות סקציונליות דומות בעיצובן לסוללות צינוריות, אך הן מצוידות ב- הידוק של כל מקטע בנפרד, המספק הזדמנויות נוספות לתמרון אורך הסוללה כולה, כמו גם תיקון והחלפה של חלקים.

לצינורות שדרכם נוזל הקירור זורם יש תעלה בחלק העליון והתחתון. עם חוט כפול לחיבור פטמה. מבחוץ - מעטפת פלדה.

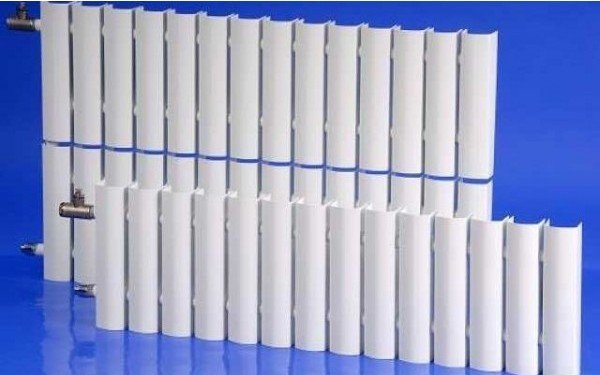

תמונה 3. רדיאטור חתך פלדה KCM-2 עם חיבור צדדי, יצרן - "KCM", אוקראינה.

סוללות פלדה חתכיות נבדלות על ידי חוזקן המוגבר ועמידותן בפני ירידות לחץ אפשריות.

יתרונות:

• עמיד יותר ומאריך ימים בהשוואה לרדיאטורים מסוגים קודמים.
• תכונות מתקדמות תיקונים.

חסרונות:

• עלות הייצור היא גם גָבוֹהַ, לכן הם אינם יכולים להתחרות בתנורי פאנל וצינוריים.

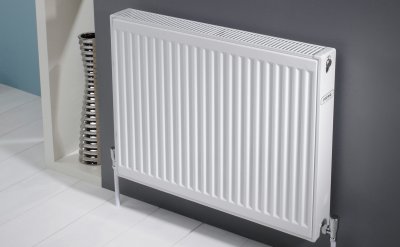

כיצד לבחור את הדגם הטוב ביותר

ההעדפה לדגם מסוים של פאנל חימום תלויה ב הזדמנויות פיננסיות, פרמטרים חֲצֵרִים, כמו מערכת חימום ודרישות בנוגע בְּרִיאוּת אנשים החיים או נאלצים להישאר בבית למשך תקופות ארוכות.

סוג רדיאטור

רוֹב סוג התקציב הם רדיאטורים פאנליים, אך קשים לניקוי, ואבק מצטבר בפאנלים קונווקטוריים.

כתוצאה מכך, הם אינם מומלצים לשימוש ב מוסדות לילדים ורפואה, כמו גם לסובלים מאלרגיות. במקרים אלה, עליך לבחור בין דגמים צינוריים לדגמים חתכיים.

בנוסף, רדיאטורים פאנליים רגישים ביותר ללחץ במערכת החימום עקב חתך רוחב קטן של התעלות.

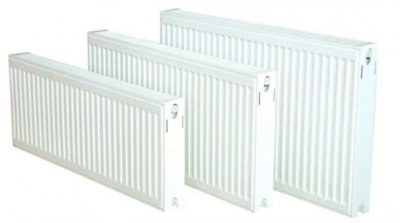

גוֹבַה

בחירת דגם לפי גודל נקבעת על פי פרמטרי החדר - גובה אדני החלונות, שמתחתיו יותקנו תנורי החימום. וגם יש לקחת בחשבון את ההספק הנדרש, שקשור גם למידות.

כּוֹחַ

קיבולת סוללת החימום מוגדרת על ידי היצרן. במהלך הפעולה, היא תלויה בטמפרטורת נוזל הקירור המסופק. סוג הרדיאטורים ומספרם להתקנה מושפעים מ... מספר החלונות וגודל החדרהחישוב הראשוני של ההספק הנדרש נקבע על ידי הכפלת שטח החדר. עד 100.

קוטר הצינור

הקוטר הפנימי של החיבור מצוין על ידי היצרן ואינו אמור להיות שונה בהרבה מקוטר מערכת החימום.

באופן אידיאלי, שני הפרמטרים הללו עדיף לתכנן במקביל להתקנת המערכת כולה.

שיטות התקנה: חיבור תחתון או תלייה על הקיר

מכיוון שרדיאטורים מפלדה קלים יותר מאלו מברזל יצוק, הם ממוקמים לרוב בגרסה המותקנת על הקיר.

עם זאת, אם הקירות אינם מתאימים לאפשרות זו, ניתן לבחור תנור רצפתי עם חיבור תחתון.

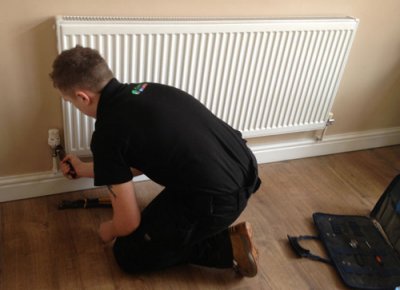

התקנה עצמית

כל סוגי הרדיאטורים מותקנים ב... רצף יחידפאנלים מפלדה ותנורי חימום צינוריים קלים יותר מאלה מברזל יצוק, מה שמקל על העבודה איתם. תהליך ההתקנה דורש תשומת לב ורמת דיוק מסוימת, אך ניתן לעשות זאת בעצמכם ללא עזרת אינסטלטורים מקצועיים.

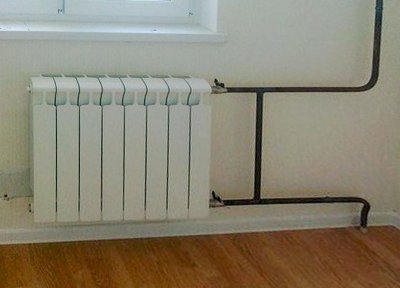

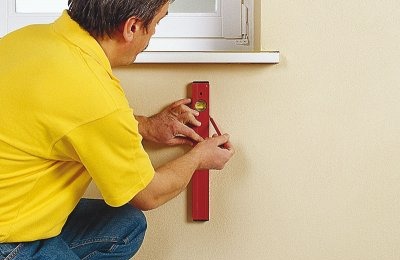

סימון הקירות לצורך חיבור

הצבת מכשירי חימום מתחת לחלונות מוסברת על ידי הצורך לנתק אוויר קר עם זרימה חמה.

כדי למנוע אדים, יש לעומק גוף החימום יותר מ-75 אחוז רוחב החלון.

הרדיאטור ממוקם אופקית יחסית למרכז פתח החלון עם סטייה מקובלת 2 סנטימטרים.

המרחק מאדן החלון לקצה העליון צריך להיות 10-12 ס"מ, לרצפה - 8-12 ס"ממרחק מקיר ההידוק — בין 2 ל-5 ס"מ.

לאחר ביצוע הסימונים הדרושים והתקנת המחברים הם מנסים על רדיאטור לא מחובר עם מדידת מפלס, ולאחר מכן ניתן להמשיך לעבודת כוונון מערכת החימום.

הַתקָנָה

כאשר הרדיאטור מותקן במערכת חימום קיימת, יש צורך להשבית אותו. כל רכיבי המתכת לחיבור חייבים להיות בהישג יד.

במידת הצורך המים הנותרים מתנקזים, צינור החימום נחתך במיקום מסומן מראש. שסתומי סגירה עם יכולת ויסות מותקנים בכניסות וביציאות.

החוט אטום בעזרת ליפוף, מסטיק אריזה מוחל מעללאחר פרק זמן קצר, מתבצעת ריצת ניסיון, תוך פתיחת הברזים בהדרגה.

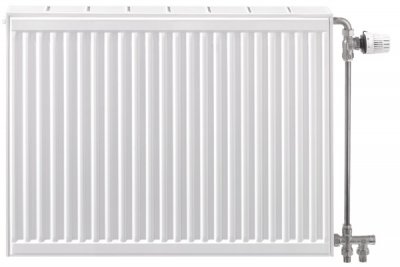

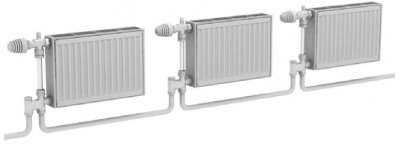

דיאגרמות חיבור

יש לבחור את דגם הרדיאטור בהתאם לתכנית החיבור האפשרית. נקבע פרמטרים של מערכת החימום וחוזק החומר, שממנו עשויים קירות החדר. שיטות החיבור התחתון מוכתבות בקפדנות על ידי היצרן. בעת חיבור מהצד, האפשרויות הבאות אפשריות:

• חד צדדי: הקלט והפלט ממוקמים או משמאל או מימין.
• אֲלַכסוֹנִי: כניסה למעלה, יציאה בפינה הנגדית.
• אוּכָּף: הקלט והפלט ממוקמים בתחתית.

תכונות שימוש בבית פרטי

המפתח המיוחד לרדיאטורים מפלדה הוא מחירם המשתלם, וה חסרונות עיקריים - רגישות קורוזיה וחוסר האפשרות להחזיק מעמד פטיש מים — מופיעים במערכות מרכזיות של בניינים מרובי קומות.

לפיכך, בעלי בתים פרטיים עם נשלט אוטונומית מערכות חימום יכולות לנצל את מלוא היתרונות של המחירים הנוחים ומגוון רדיאטורים מפלדה.

בעת תכנון מערכת חימום לבית פרטי, הבעלים יכול לקחת בחשבון בו זמנית את הפרמטרים של הרדיאטורים ולבחור את האפשרויות הטובות ביותר.

סרטון שימושי

צפו בסרטון שמסביר את היתרונות והחסרונות של רדיאטורים מפלדה בהשוואה לסוללות העשויות מחומרים אחרים.

לִדרוֹשׁ

בשל העובדה שבנייה פרטית צומחת בקצב מואץ, רדיאטורים מפלדה נמנים בין ה... הפופולרי ביותר מכשירי חימום. על פי הערכות מסוימות, הם תופסים יותר מ-2/3 מהשוק.
