מה אי אפשר לעשות בלעדיו מערכת חימום? טכניקה, חישוב והוראות התקנה לסוגים שונים של צינורות חימום

הם משמשים לחימום סוגים שונים צינורות.

חומר, סוג ואזור זרימה נבחרים בהתאם לתנאי ההפעלה של מערכת החימוםטמפרטורת נוזל קירור, לחץ הפעלה, שיטת התקנה.

התקנת מערכות מתכת

לפני התקנת מערכת חימום העשויה מצינורות מתכת הפרויקט נמצא בפיתוח (ציור) אשר מציין:

• אורך וחתך רוחב של חלקי עבודה;
• מיקום האביזרים, שסתומי סגירה ובקרה, התקני חימום;
• אורך ומידות החוטים החתוכים על חומרי העבודה;
• חיבורי ריתוך;
• רדיוסים לביצוע אלמנטים פינתיים;
• מיקומי סוגריים לחיזוק צינורות.

עבודות הכנה מתבצעות על שולחן העבודה לפני ההתקנה הסופית של המערכת:

1. חתוך את החסר לגודל המתאים;
2. לחתוך חוט;
3. להרכיב חלקים בודדים על גבי חוטים;
4. כיפוף אלמנטים בפינה באמצעות מכופף צינורות;
5. לרתך צינורות לחיבור סיבובי.

ריתוך בגז

הריתוך נוצר ממתכת מותכת בתוך לפיד של גז בוער (תערובת של אצטילן וחמצן).

יתרונות ריתוך בגז:

• תיקון קל של פגמי ריתוך;
• ניתן לרתך בקלות אזורים שקשה להגיע אליהם;
• אינו דורש חשמל;
• ניתן לעשות זאת על פני חלודה וצבע.

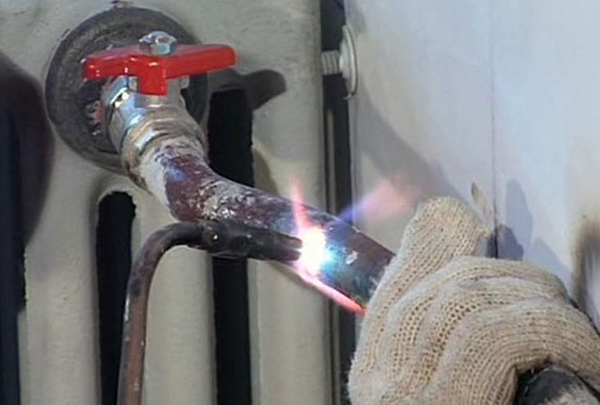

תמונה 1. התקנת צינורות חימום מתכתיים באמצעות ריתוך גז קלה לביצוע גם באזורים שקשה להגיע אליהם.

חסרונות ריתוך בגז:

• גודל ונפח הנפץ של הציוד;
• לא משמש עבור קטרים ​​גדולים מ-50 מ"מ;
• כאשר הוא נשרף, הריתוך הופך שביר.

לְרַתֵך

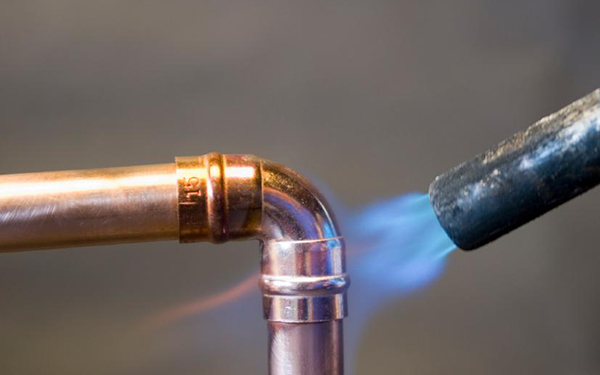

הלחמה משמשת להלחמת צינורות נחושת לתוך אביזרים. משתמשים בעיקר בהלחמה רכה. חוט הלחמה רוטנברגר מס' 3. יש לו נקודת התכה 230–250 מעלות צלזיוס, ניתן לעשות זאת באמצעות מבער פרופאן. שטף משמש להסרת תחמוצות מנחושת ולשיפור זרימת הלחמה.

טכנולוגיית הלחמה:

1.

   חותכים את חומר העבודה באופן שווה השתמש בסכין מיוחדת כדי להסיר קוצים.
2. נקו אותו עם נייר זכוכית עד שיהיה לו ברק מתכתי מבחוץ (עד אורך הכניסה לתוך האביזר), ובעזרת מברשת - את האביזר מבפנים.
3. יש למרוח משחת שטף (מסומנת במספר "3") על המשטח החיצוני של חומר העבודה ועל החלק הפנימי של החיבור.
4. כופף מוט הלחמה בקוטר 3 מ"מ באורך השווה לקוטר החיצוני של חומר העבודה (צריכת הלחמה למפרק אחד).
5. חברו את החלקים.
6. חממו את החיבור בעזרת מבער פרופאן או אצטילן לטמפרטורת ההיתוך של הלחמה.
7. הכנס הלחמה לנקודת ההלחמה. המוט שלו צריך להימס לאורך המסומן ולהימשך לתוך הפער בין החלקים על ידי אפקט נימי.
8. לאחר קירור אזור ההלחמה, מומלץ להסיר שאריות שטף בעזרת מטלית, ספוג במים או באלכוהול אתילי.
9. לאחר הלחמת הצינור כולו, יש צורך שים אותו במים לכמה שעות כדי להסיר את שאריות השטף מבפנים, לאחר מכן סננו את המים.

התקנת חימום מצינורות פלדה במו ידיכם

נוצרים קשרים:

• ריתוך חשמלי (מפרקים סיבוביים);
• ריתוך בגז (במקומות שקשה להגיע אליהם);
• על חיבורים הברגה (מערכות ניתנות להסרה).

ריתוך חשמלי

ממיר משמש כמקור זרם והוא מחובר לרשת. 220 וולטכבל החזרה עם קליפס מחובר למינוס של הממיר, ומחזיק האלקטרודה מחובר לפלוס.

לריתוך איכותי של מערכת החימום יש צורך להשתמש ב אלקטרודות מסוג UONI 13/55, CU-5, LB 52U. הם אינם מצופים ומספקים ריתוך באיכות גבוהה יותר, אך קשים יותר להצתה מאשר ריתוכים דומים. עם ציפוי מסוג ANO-21.

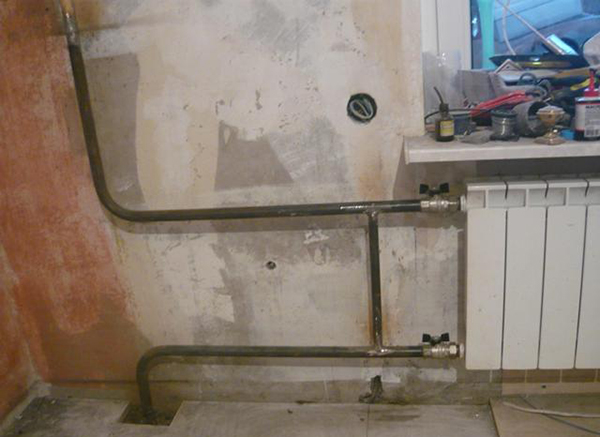

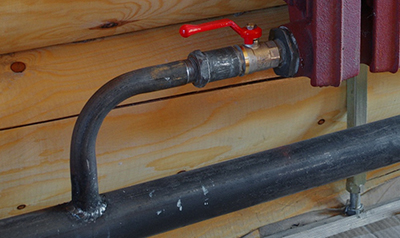

תמונה 2. חיבור מערכות חימום מפלדה באמצעות ריתוך חשמלי. סוג חיבור רדיאטור - צדדי.

ריתוך חשמלי שני צינורות במפרק סיבובי לבצע לפי הסדר הבא:

1. הכינו את סביבת העבודה שלכם וציוד מגן.
2. הסר שפשופים מאזורי החיבור, קהות את הקצוות, להסיר קוצים.
3. נקו את הריתוך הפנימי.
4. נקו את אזור הריתוך במרחק של 10 מ"מ מהקצה.
5. הגדר את ערך הזרם: עבור UONI 13/55 - 50-55 אמפר; עבור CU-5 - 45 אמפר.
6. רתכו את חלקי העבודה מסביב להיקף בשלוש נקודות. הפער בין החלקים הוא - 2 מ"מ.
7. נקו את אזורי ה"נעיצות" וחתכו בהם חריצים בעזרת מטחנה עבור תפר ריתוך.
8. בצע ריתוך עם הרמת אלקטרודה (באופן נקודתי).
9. מקמו את התפרים הסמוכים קרוב ככל האפשר זה לזה. (עם חפיפה).
10. הכו את הסיגים בעזרת פטיש מיוחד.
11. בדוק את איכות הריתוך.

פגמי ריתוך:

• נקבוביות;
• התאמה רופפת של "קשקשים" של תפר בודדים;
• אזורים לא מרותכים;
• סיגים בין ה"קשקשים".

חיבורים הברגה

לחיתוך הברגות, משתמשים במת ראצ'ט ובמתות לחיתוך הברגות.

למות ראצ'ט הופך את התהליך לקל יותר, מכיוון שיש לו מדריכים לכניסת הכלי וידית מסיבית. הברגה לאחר חיתוך במות - חרוטי, לרוב באיכות ירודה (בכלים זולים).

כדי לקבל צורה גלילית (הקיימת באביזרים הברגה), לאחר התבנית יש צורך לבצע מעבר סיום שני עם קובייה עם הברגה של צינור.

כדי לאטום חיבורים הברגה, השתמשו פשתן עם משחה, חומרי איטום אנאירוביים.

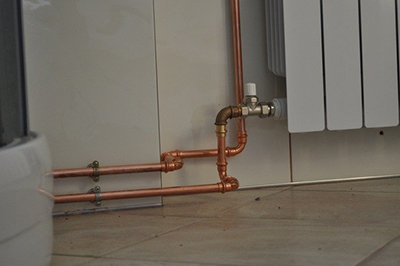

מבני נחושת

סוגי חיבורים:

• הַלחָמָה.
• פְּתִיל.
• אביזרי לחץ באמצעות כלי לחיצה מיוחד.
• הלחמה בטמפרטורה גבוהה ונמוכה. החוזק של שני הסוגים זהה, אך לאחר הלחמה בטמפרטורה גבוהה הצינור הופך מכוער (משחיר).

הַלחָמָה

ריתוך צינורות נחושת בקוטר יותר מ-108 מ"מועובי דופן מעל 1.5 מ"מ מבוצע על ידי מומחה מוסמך. אם אין לך ניסיון, לא מומלץ לחבר צינורות בעצמך.

סוגי ריתוך:

• טונגסטן-אינטרגז;
• מתכת-אינטרגז;
• אצטילן-חמצן.

בהתאם לסוג הריתוך, נבחר חומר המילוי המתאים.

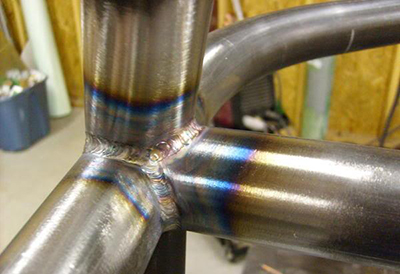

תמונה 3. ריתוך צינורות חימום מנחושת עם חומר מילוי. יש לבצע זאת על ידי איש מקצוע מוסמך.

פְּתִיל

החיבור מתבצע באמצעות מחברים הברגה. הם כוללים טבעת דחיסה מפליז, אשר, בעת הידוק החיבור, דוחס את הצינור בהתאמה הדוקה. עם הידוק נוסף, קצה הצינור נלחץ כנגד החריץ שעל האביזר.

טכנולוגיית התקנת צינור נחושת קשיח לתוך מחבר הברגה:

1. כייל את קצה הצינור בעזרת כלי מיוחד.
2. שים עליו אום הברגה וטבעת דחיסה.
3. הכנס את הצינור לתוך החיבור.
4. לחץ והדק את האום תחילה ביד, אחר כך עם מפתח ברגים.
5. בדוק את הנעילה לאחר כל סיבוב של המפתח. (חוסר תנועה) של הצינור בכיוון הצירי.
6. עם ההגעה לחוסר תנועה הדקו את האום ב-2/3 הסיבוב האחרונים, כדי לעוות מעט את קצה הצינור, תוך הבטחת אטימות.

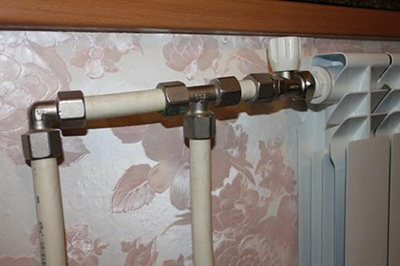

מערכות מתכת-פלסטיק ופלסטיק

טכנולוגיית התקנה:

1. לכייל את קצה הצינור;
2. לשים עליו שרוול דחיסה;
3. התקן את הצינור לתוך האביזר עד שייעצר;
4. לשים עליו שרוול דחיסה;
5. לבדוק את תקינות ההתקנה דרך החור באביזר (משטח הצינור צריך להיות גלוי לכל אורך החור);

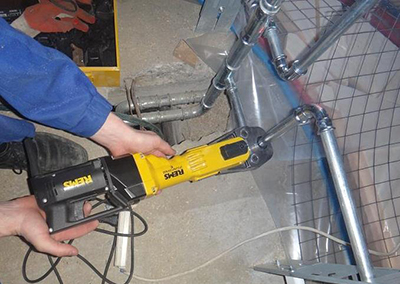

6. לדחוס את השרוול בעזרת מכבש מיוחד.

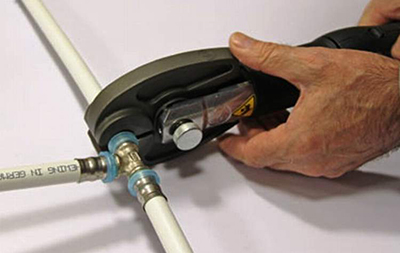

הוֹלֵם

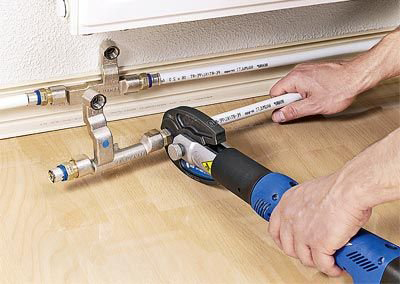

התקנת צינורות מתכת-פלסטיק ופלסטיק במערכות חימום מתבצעת באמצעות אביזרי לחץ. אביזרי דחיסה עם טבעת מפוצלת אינם מותקנים עקב אמינותם הנמוכה (דורשים הידוק תקופתי).

כדי לחבר מחברי לחץ, אתה צריך כלי לחיצה.

יתרונות:

• אפשרות לבקרת איכות של חיבור הלחיצה באמצעות חור מיוחד על החיבור.
• החיבור אינו דורש תחזוקה.
• הבטחת אטימות ועמידות בפני עומסים.

פגמים:

• עלות גבוהה של אביזרי לחץ;
• כלי לחיצה מקצועי יקר עם אביזרים.

פוליפרופילן

לחימום משתמשים בצינורות פוליפרופילן עם חיזוק אלומיניום או פיברגלס.

טכנולוגיית התקנה:

1. לחמם את מלחם הלחמה לפני העבודה 10 דקות לטמפרטורה של 260±10 מעלות צלזיוס.
2. חתוך את חומר העבודה עם סכין מיוחדת.
3. טפלו בקצהו בחומר ניקוי מיוחד כדי להסיר לחלוטין את שכבת האלומיניום.
4. יש להסיר שומן מהמפרקים בעזרת אלכוהול.
5. סמן את המרחק, שאליו חומר העבודה ייכנס לפיית הריתוך: לגודל 16 – 13 מ"מ; ל-20 – 14 מ"מ; ל-25 – 15 מ"מ.
6. הכנס את צינור הריק ואת החיבור לתוך חרירי מלחם.
7. ספרו את זמן החימום: עבור גדלים 16 ו-20 - 5 שניות; עבור 25 - 7 שניות.
8. הסר את החלקים ממגהץ ההלחמה.
9. במהירות, מבלי לתת לו להתקרר, הכנס את הצינור לתוך החיבור. תקן את החיבור ללא תנועה: עבור גדלים 16 ו-20 - לא פחות מ-6 שניות; עבור 25 - לא פחות מ-10 שניות.

פוליאתילן צולב

חיבורי ריקים של פוליאתילן צולב נעשים בשתי דרכים:

• אביזרי לחץ;
• אביזרים עם שרוול הזזה.

התקנה עם מחברי לחץ:

1. משטח הקצה של חומר העבודה מכויל.
2. הוא מותקן בתוך הפטמה המתאימה.
3. שרוול נקשר סביב חומר העבודה באמצעות כלי לחיצה מיוחד.

פוליאתילן צולב מעוות כאשר הוא מכווץ, ובגלל גמישותו, ממלא את כל החריצים והאי סדרים של החיבור, ומבטיח את אטימות החיבור.

כדי להגביר את האמינות, עיצוב החיבור ללחץ כולל: 2 טבעות גומי:

• הראשון ממוקם מתחת לחלק הלא דחוס של השרוול החיצוני. ופועל כמפצה במהלך תזוזה מכנית של הפיטינג.
• השני ממוקם באזור הדחוס. ופועל כמפצה על ההתפשטות התרמית של האביזר.

התקנה עם אביזרים עם שרוול הזזה:

1. שרוול הזזה מפלסטיק מונח על חומר העבודה;
2. קצה החלק מורחב באמצעות מחלץ מיוחד;
3. הצינור מותקן על הפטמה המתאימה;
4. השרוול המוכנס מועבר לכיוון החיבור באמצעות כלי מיוחד.

אמינותם של מחברי לחץ גבוהה יותר מזו של מוצרים עם שרוול דחיסה:

• כאשר קצה צינור PEX-b מורחב על ידי מוציא, נוצרים סדקים זעירים, מקצר את חיי השירות של החיבור.
• חוזק שרוול הלחיצה מפלדה גבוה יותר, מאשר אחד הזזה מפלסטיק.
• ניתן לשלוט ויזואלית על איכות הלחיצה באמצעות חור מיוחד בחיבור הלחץ. לשרוול ההזזה אין יכולת זו.

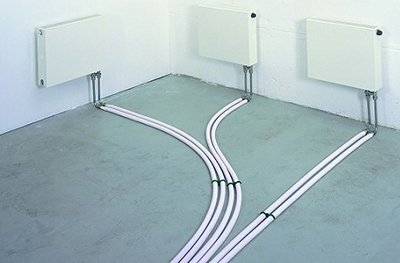

הנחת צינורות חימום ברצפה

שיטות הנחת הרצפה:

• בתוך המגהץ;
• במרחב שבין הקורות (בעת התקנת רצפת עץ).

דרישות:

• הנחת הקירות מתבצעת לאחר התקנת רדיאטורים ולפני השלמת המגהץ.
• אם הרצפה עשויה מעץ, הפעולות מבוצעות לאחר התקנת הקורות.
• כל סוגי הצינורות מונחים, למעט צינורות פלדה (עקב קורוזיה אפשרית).

טֶכנוֹלוֹגִיָה:

1. ערכו שרטוט של סידור המערכת על הרצפה.
2. חשב את כמות החומר, הכרחי להנחת חלקים מוצקים (ללא מפרקים).
3. הניחו את החסר בשרוול וחברו אותו לבסיס הרצפה. (בעת הידוק). בעת הידוק, יש לקחת בחשבון את ההתפשטות התרמית של החומר.
4. אם הרצפה על קורות, הניחו את החסר בשרוול בחורים שביניהם, קרוב יותר לבסיס שלהם.
5. בצע את התקנת החיבורים בין תחילת וסוף חלקי חומר העבודה, אשר צריך להיות ממוקם מחוץ לרצפה.
6. הפעל לחץ על המערכת.
7. הנח מגהץ או רצפת עץ.

סרטון שימושי

הוראות וידאו למתחילים על בחירת צינורות למערכת חימום.

בדוק שבע פעמים

אֵיכוּת ביצוע תכנון הצינור נבדק על ידי בדיקת לחץ, כלומר, על ידי שאיבת לחץ עודף לתוך המערכת. בעת שימוש בחומרים פולימריים, מומלץ לבצע 3 מחזורי לחיצה עם טמפרטורת פעולהכדי לבדוק את אמינות החיבורים ולהעריך את השפעת ההתפשטות התרמית.
