חסכוני ויעיל: סוגים פופולריים של פריסת חימום בבית פרטי

מגורים בבית פרטי כוללים יתרונות רבים, כאשר העיקרי שבהם הוא אוטונומיה מערכות חימום.

חלוקת חימום שנבחרה בצורה נכונה מאפשרת לספק חימום מהיר ונוח של כל החדרים.

בפועל זה מיושם מספר סוגים מוכחים של חיווט, שונה בתכנית של ארגון זרימת נוזל הקירור ובמיקום הצינורות הראשיים.

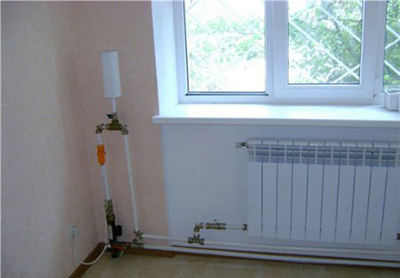

מערכת חימום חד-צינורית בבית פרטי

זֶה אחד העיצובים הפשוטים ביותר, שנועד לחמם בית. בעיקרו של דבר, מדובר בצינור היוצא מדוד החימום, עובר לאורך כל החדרים בבית וחוזר חזרה.

פעולת מערכת חימום בעלת צינור יחיד מבוססת על על חוקי הפיזיקה הפשוטים ביותר.

נוזל הקירור המחומם בדוד מתרחב והופך קל יותר. הזרימה, שנדחקת מלמטה על ידי מים קרים ולכן כבדים, נוטה לתפוס את הנקודה הגבוהה ביותר במערכת החימום.

כשהם עוברים לאורך מערכת החימום, המים פולטים את חוםם לרדיאטורים ומתקררים. נוזל הקירור חוזר לדוד שכבר מקורר, והמחזור מתחיל שוב.

סוג מחזור, התקנה והגנה

על פי תוכנית ההתקנה בבתים פרטיים, מערכות בעלות צינור אחד מחולקות ל:

• אֲנָכִי — מים עולים במעלה מספר צינורות עלייה, מהם הם נכנסים לרדיאטורי החימום;
• אופקי — נוזל הקירור מסופק לקומה העליונה דרך צינור אחד, לאחר מכן מופץ שם לכל הרדיאטורים, ורק לאחר מכן הוא מגיע לרמה התחתונה.

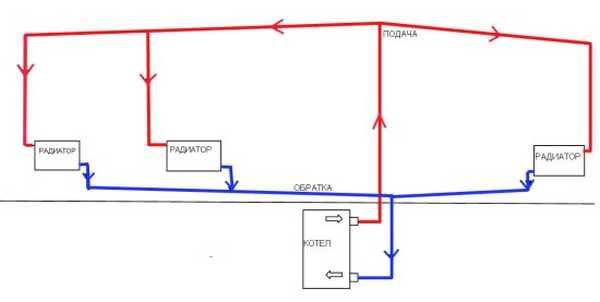

תמונה 1. תרשים של מערכת חימום בעלת צינור יחיד המוזנת בכוח הכבידה עם פיזור אנכי על שתי כנפיים.

לפי סוג ההפצה, התוכניות מחולקות ל:

• כָּפוּי — כדי לשאוב נוזל קירור דרך מערכות גדולות, מותקנות בהן משאבות סירקולציה מיוחדות;
• הזנת כוח משיכה — פועלים על עקרון הזרימה הטבעית של מים, עולים מעלה כאשר הם מתחממים ויורדים מטה כאשר הם מקררים.

בהתאם לסוג ההגנה מפני התפשטות מוגזמת של נוזל הקירור, ניתן לשלב מעגלי חימום שני סוגים:

1. לִפְתוֹחַ - כאשר מיכל ההתפשטות מותקן בנקודה הגבוהה ביותר ומחובר באופן מלא או חלקי לאטמוספירה, עודפי מים מנוקזים לביוב במידת הצורך;
2. סָגוּר — כאשר משתמשים במיכל אטום מיוחד לאיסוף נוזלים עודפים, המותקן בכל מקום נוח.

יתרונות וחסרונות

יתרונות מערכת צינור אחד:

• בשל העובדה שנוזל הקירור עובר דרך חדרי הבית דרך צינור אחד, אז, בהשוואה לתכניות אחרות, יש חיסכון משמעותי בחומרים במהלך הבנייה.
• פנים הבית סובל פחות בשל העובדה שהוא עובר דרכם צינור אחד במקום שניים.
• המערכת מכילה פחות מים מאשר מערכת דו-צינורית., בשל כך האינרציה שלו מצטמצמת והבית מתחמם מהר יותר.
• קל להתקנה מאפשר לך לבצע את העבודה בעצמך.

חסרונות של מערכת צינור אחד:

• כאשר המים עוברים דרך הצינורות, הם מתקררים. וככל שהרדיאטור ממוקם רחוק יותר, כך הוא מקבל פחות חום ומתחמם חלש יותר. לכן, בקרת טמפרטורה אישית בכל חדר אינה אפשרית בתכנית כזו.

• בעת פעולה ללא משאבת לחץ לצורך פעולה איכותית של המערכת נדרשת סעפת הגברה, הכולל מיכל התפשטות ואחסון בנקודה הגבוהה ביותר, כלומר בעליית הגג. כדי למנוע אובדן חום, הוא מבודד בנוסף, מה שמגדיל את עלות המערכת.

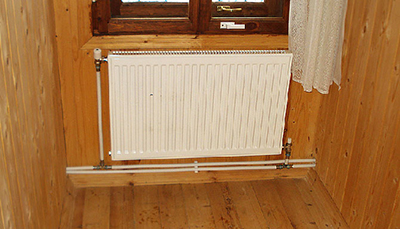

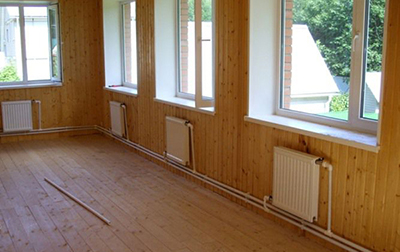

איך בונים מערכת דו-צינורית?

כדי להימנע קירור משמעותי של נוזל הקירור ככל שהתקדמנו בבית, פותחה תרשים חיווט של שני צינורות.

זה כרוך באספקת מים לכל רדיאטור דרך צינור אחד, וניקוזם והחזרתם לדוד דרך צינור אחר.

כל רדיאטור מקבל חימום באופן אינדיבידואלי ואינו תלוי באחרים.

לפי שיטת התנועה של נוזל הקירור, תוכניות דו-צינוריות מחולקות ל:

• הזנת כוח משיכה — נוזל הקירור נע תחת פעולת הסעה תרמית;
• מחזור הדם (לחץ) — מותקנת משאבת סירקולציה להזזתו.

סוגי התקנה וחיווט

לפי שיטת התקנת צינורות המחברים סוללות חימום, התוכניות מחולקות ל:

• אופקי — כאשר כל הרדיאטורים הממוקמים על הרצפה מוזנים מגובה אחד, המערכת דורשת התקנת שסתום מייבסקי על כל מכשיר חימום כדי לשחרר אוויר;
• אֲנָכִי — מאופיין בחיבור רדיאטורים למעליות אנכיות, הנחשב אופטימלי עבור בניינים מרובי קומות, משום שהוא מאפשר לחבר כל קומה אליהם בנפרד.

היתרון של העיצוב האנכי הוא היעדר מנעולי אוויר במהלך הפעולה.

לפי סוג ההתקנה של צינורות האספקה ​​וההחזרה, מערכות דו-צינוריות מחולקות ל:

• מבוי סתום (מתקרב) — תנועת נוזל הקירור דרך צינורות אלה מתרחשת בכיוונים מנוגדים;
• חוֹלֵף — המים בצינורות האספקה ​​וההחזרה נעים באותו כיוון.

הפריסה של מערכת דו-צינורית יכולה להיות שני סוגים:

1. עֶלִיוֹן — נוזל הקירור מסופק תחילה לחלק העליון של הבניין, משם הוא יורד לסוללות החימום, בעוד שקו ההחזרה ממוקם בחלק התחתון של המערכת.
2. לְהוֹרִיד — צינור האספקה ​​ממוקם בתחתיתו, משם זורמים מים דרך צינורות אנכיים אל התקני החימום. במקרה זה, צינור האספקה ​​החוזר צריך להיות ממוקם נמוך עוד יותר.

יתרונות וחסרונות

יתרונות המערכת:

• נוזל הקירור נכנס לסוללות החימום באותה טמפרטורה, מה שמאפשר לא לחמם יתר על המידה את הדוד ולחסוך בדלק.
• ניתן להתאים רדיאטורים לתנאי חום אישיים, המאפשר לך לקבוע טמפרטורה נוחה בכל חדר.
• תוכנית דו-צינורית מאפשר לך להוציא לחלוטין רדיאטורים בודדים מהרשת לתיקונם או להחלפתם, שאינם משפיעים על פעולתם של האחרים.
• המערכת טובה באותה מידה פונקציות בבניינים בני מספר כלשהו של קומות.
• בתכנית כזו, אובדן הלחץ קטן., מה שמאפשר להתקין משאבת סירקולציה קטנה וחסכונית.

החסרונות היחידים של מערכות דו-צינוריות הם צריכה מוגברת של חומרים במהלך הבנייה.

ערכת חימום אופקית

מקרה מיוחד של פריסת רשת חימום הוא תוכנית אופקית או תוכנית קולט. בעזרתה כל רדיאטור ברצפה מחובר לעלייה או לדוד באמצעות צינורות בודדים אספקה ​​והחזרה. כתוצאה מכך, נוזל הקירור מגיע למכשיר החימום בנתיב הקצר ביותר, תוך עקיפת צרכנים אחרים, ואין לו זמן לאבד את הטמפרטורה שלו.

במקרה זה, צינורות ממוקמים בדרך כלל במגהץ הרצפה.

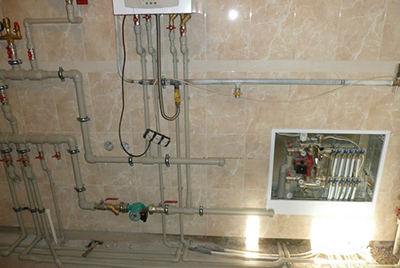

חלוקה וקליטה של ​​נוזל הקירור מתבצעות באמצעות יחידות איסוף, אשר ממוקמים בכל קומה ולווסת את אספקת החום לחדרים הממוקמים עליו.

אספקת נוזל הקירור במערכת האספנים מתרחשת עקב הלחץ שנוצר על ידי משאבת הסירקולציה המרכזית, אך משאבות נוספות בעלות הספק נמוך מותקנות בענפים בודדים בעלי התנגדות גבוהה, למשל, עם חימום תת רצפתי.

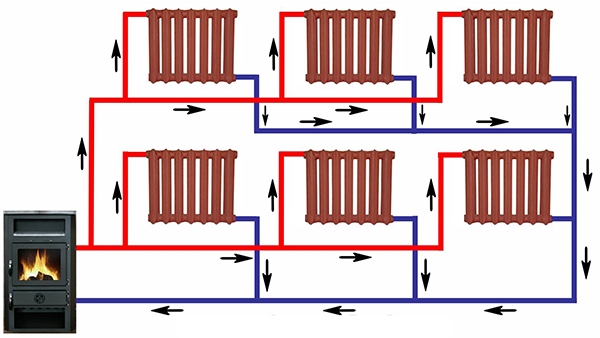

תמונה 2. תרשים אספן של פריסת צינורות עם דוד חימום אופקי של בית פרטי בן שתי קומות.

יתרונות החיווט האופקי:

• כוונון קל של הטמפרטורה של כל רדיאטור בנפרד.
• מספר מינימלי של חיבורים, מה שמגביר את אמינות הרשת כולה.
• אין צורך להתקין פתחי אוורור על רדיאטורים.
• מערכת החימום יכולה לכלול מכשירים בעלי התנגדות הידרודינמית שונה: סוללות ורצפות מחוממות.

החיסרון העיקרי של תוכנית זו הוא הצריכה המשמעותית של צינורות.

בחירת צינורות

הניסיון מראה שהטובים ביותר למטרות אלה הם צינורות פוליפרופילן, אשר:

• הם סופגים פטיש מים היטב;
• לספק התנגדות מועטה לתנועת מים;
• אינם דורשים בידוד תרמי;
• זול ועמיד;
• קל להתקנה.

עם זאת, יש להם גם חסרונות:

• לא ניתן להשתמש בפוליאתילן מחוזק ברשתות עם טמפרטורת נוזל קירור גבוהה מ-95 מעלות צלזיוס;
• פלסטיק PPS יכול לעמוד בטמפרטורות של עד 110 מעלות צלזיוס, אך הוא יקר.

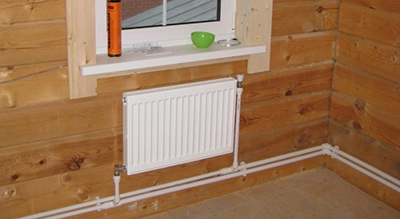

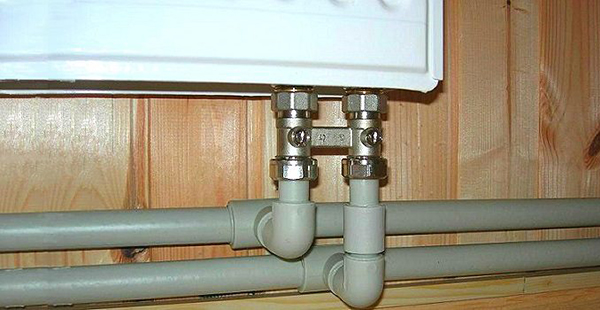

תמונה 3. צינורות פוליפרופילן במערכת החימום, הם אינם דורשים בידוד, קלים להתקנה.

צינורות מתכת-פלסטיק פועלים היטב בטמפרטורות גבוהות. אך הם מחוברים באמצעות אביזרי מתכת, אשר מפחיתים מאוד את המרווח האפקטיבי של הצינורות. כתוצאה מכך, ההתנגדות לתנועת מים במערכת עולה.

פְּלָדָה לסבול טמפרטורות גבוהות היטב, אך ההתקנה דורשת ריתוך ומכוף צינורות חזק, דבר שלא תמיד אפשרי כשעושים את העבודה בעצמכם. בנוסף, פלדה נשחק בקלות, אשר עם הזמן מוביל לירידה בקוטר הזרימה של המערכת ולירידה ביעילותה.

צינורות נחושת אינם סובלים מחסרון זה, אך הם יקרים מאוד, מה שהוביל לשימוש נדיר בהם ליצירת מערכות חימום.

סרטון שימושי

הסרטון מציג את תהליך התקנת מערכת חימום סעפת דו-צינורית.

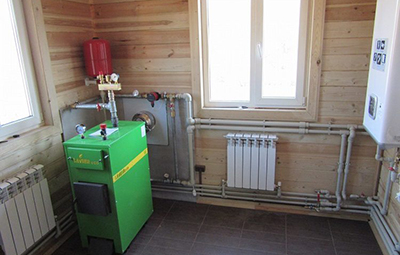

מה לבחור

סוגים שונים של מערכות חימום משמשים בבניית בית פרטי בהתאם ל מהמאפיינים האדריכליים של הבניין, החומר הנבחר והמשימות שהוגדרו.

גישה זהירה לשאלה איזו סידור חימום עדיף במצב מסוים תאפשר לבצע בחירה שתתאים לבית המדובר. במקרה זה, אי אפשר להעביר באופן עיוור את הניסיון של בניית בית אחד לבית אחר. על ידי פיתוח נכון של מערכת החימום, תוך שמירה על כל הכללים והתקנות במהלך הבנייה, ניתן להבטיח מגורים נוחים בבית האהוב עליך.
