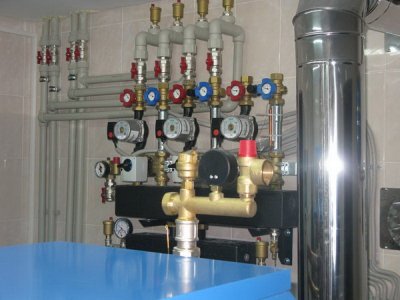

מספק הגנה אמינה למערכת - קבוצת בטיחות לחימום

קבוצת הבטיחות (SG) לחימום היא חלק בלתי נפרד ממערכת החימום, הבטחת בטיחות ותפעול ללא בעיות שלה.

המבנה כולו מורכב ממד לחץ, פתח אוורור ושסתום שחרור בטיחות.

מַטָרָה

התקן המגן מבצע את הפונקציות הבאות:

• מונע התרחשות דליפות משסתומי סגירה;
• מונע הפסקות צינורות;
• מבטל היווצרות של פגמים באלמנטים מערכות חימום תחת לחץ גבוה.

כָּך, קשר הבטיחות מסייע בשליטה על רמת הלחץ. אם המצב הופך להיות קריטי, קבוצת הבטיחות מפחיתה אותו על ידי שחרור נפח נוזל הקירור הנדרש.

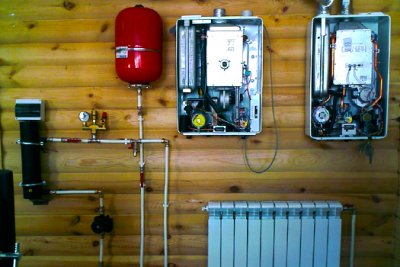

תוכנית בנייה עם מיכל התפשטות, עקרון הפעולה

קבוצת בטיחות החימום מורכבת מ:

• שסתום סיוע בטיחותי (חירום);
• פתח אוורור אוטומטי;
• מד לחץ.

הוא משמש כאחד המרכיבים העיקריים של מערכת החימום. מיכל התפשטותהוא מבצע את תפקידו של מייצב רמת הלחץ בכל מעגלי המערכת כדי למנוע חוסר איזון. מיכל ההתפשטות מפצה על נפח נוזל הקירור, ובכך משחרר עומסים מהצינורות ואלמנטים אחרים המעורבים במחזור (נוזל הקירור) שלו.

שסתום החירום, פתח האוורור ומד הלחץ קבועים בקונסולה.שני האלמנטים הראשונים מחוברים לבסיס באמצעות חישול חם.. כל רכיב ביחידת הגנת החימום מבצע את תפקידו.

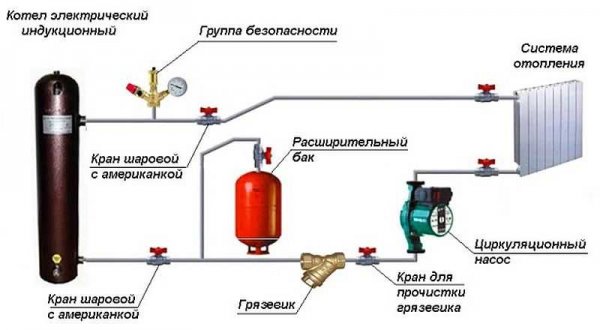

תמונה 1. תרשים של מערכת חימום באמצעות דוד, מיכל התפשטות וקבוצת בטיחות.

מַד לַחַץ

הוּא מיועד לתצוגה ויזואלית של רמת הלחץ ברשתהמכשיר הוא קנה מידה עם שני חצים, איפה שחור הוא הפונקציה העובדת, ואדום הוא הפונקציה הביקורתיתהאחרון שבהם מוגדר בהתאם לדרישות הדוד. אם החץ השחור חורג מהחץ האדום, זה מצביע על כשל במערכת.

מאפייני התקנת שסתום בטיחות

הוּא משחרר את נוזל הקירור על מנת להפחית את הלחץ במערכת. כיוון הפריקה מסומן על ידי חץ על המכשיר עצמו. הדבר נעשה כדי להבטיח שנוזל הקירור שנפלט לא ייפול על אנשים.

לעתים קרובות שסתום הבטיחות ממוקם מעל הדוד. אז הנוזל משסתום הבטיחות ייפול עליו בעת שחרורו. זה לא מקובל, במיוחד אם הוא חשמלי. כדי להימנע ממצב כזה, יש צורך חיבור צינור לשסתום הפריקה, שמתחתיו ממוקם מיכל לנוזל.

איך עובד פתח אוורור?

אלמנט זה של קבוצת הבטיחות לחימום מסיר אוויר המשתחרר מנוזל הקירור שהגיע לטמפרטורה גבוהה.

פתח האוורור חייב להיות ממוקם בנקודה הגבוהה ביותר, מעל הדוד., לאן יכוונו בועות האוויר.

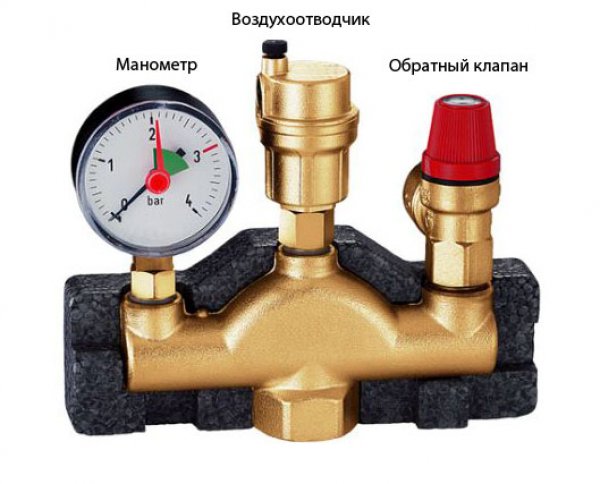

תמונה 2. קבוצת בטיחות לדוד החימום. כוללת מד לחץ, פתח אוורור ושסתום בטיחות (אל-חזור).

לפני תחילת פעולת פתח האוורור יש צורך לסובב את מכסה הנעילה כמה סיבוביםאלמנט זה רגיש מאוד לזיהום.

כיצד לבחור קבוצת בטיחות למערכת חימום

כל דגם של מנגנוני הגנה כאלה יש לו פרמטרים עיצוביים מסוימים, שצוין בתיעוד הנלווה לָה.

כשבוחרים מכשיר כזה חשוב לשים לב לקריטריונים הבאים:

• ההספק שעבורו מיועד הדוד.
• לחץ נומינלי.
• טמפרטורת נוזל קירור מקסימלית (עד 120 מעלות צלזיוס).
• קוטר הברגה של החיבור. אם מתעוררות בעיות בחיבור, מתאמים של המחבר הנדרש יספיקו.

כמו כן, יש לקחת בחשבון לאיזה נוזל קירור בלוק המגן הנבחר תואם: מים, נוזל קירור או קיטור.

איך להתקין את זה בעצמך

כדי לבצע את התהליך תצטרכו את הדברים הבאים חומרים וכלים:

• שסתום סיוע חירום;
• פתח אוורור;
• מד לחץ;
• פִּשׁתָן;
• רוחב;
• זוויות עם חוטים חיצוניים ופנימיים;
• מפתחות גז;
• פִּטמָה;
• איטום;
• מתאמים.

באמצעות פשתן מלופף עם כיוון השעון על החוט, הפינות מחוברות ללוחית. שכבת איטום מונחת על גבי הפשתן באמצעות מפתחות ברגים הפינות קבועות זו מול זו.

כל רכיבי ה-GB מורכבים לפי תוכנית זו. החלקים מחוברים באמצעות מתאמים.

לאחר ההרכבה, יש לבדוק אותו תחת לחץ. לתקלות אפשריות ותפקודיות.

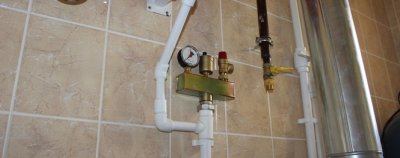

התקנת קבוצת בטיחות על דוד חימום

לפני הרכבת קבוצת אבטחה, יש לקבוע את המיקום להתקנת התקן כזה. התנאים העיקריים לבחירתו:

• על קו האספקה ​​מעל דוד החימום בגובה עד 1.5 מטרים.
• קטע אופקי של צינור בקרבת מחולל חום.
• בסוגים מסוימים של דוודים, יש מחבר מיוחד בחלק העליון של מחולל החום כדי לאבטח את ה-GB.
• עבור הצינור העולה מדוד החימום, מותקן בלוק בטיחות על ידי התקנת מישור אופקי. עליו, כל רכיבי הקבוצה "יסתכלו למעלה".
• עבור דוד בעל הספק גבוה, יהיה צורך להתקין יחידת בטיחות נוספת.

כדי להפעיל את המערכת המכסה בפתח האוורור פותח והאוויר משתחרר. לאחר מכן המכסה מוחזר למקומו המקורי והמכשיר נשאר פתוח.

פעם בחודש יש לבדוק את תקינות פתח האוורור. תקופות ארוכות של השבתה בפעולה גורמות לסתימה שלו.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד ליצור קבוצת בטיחות למערכות חימום.

הצורך להשתמש בבלוק מגן

בלוק המגן הוא אלמנט חובה במערכת החימום. הוא מסוגל לספק הגנה אמינה ולמנוע כשל אפשרי ברשת כתוצאה מעלייה חדה בלחץ, תוך כדי דרישת מינימום של התערבות אנושית.
