יהיה חם אפילו בפינות הנידחות ביותר! מערכות חימום לבניינים מרווחים ולמתחמים שאינם למגורים

ארגון מערכות אספקת חום במבנים ציבוריים ולא למגורים שונה באופן משמעותי מזה שבמבני מגורים.

ההבדל טמון בבחירת משטר התרמי, בנפח ובשטח הבניין ובזמינות של מקורות אנרגיה.

מכיוון ששטח הנכסים שאינם למגורים גדול, נלקחת בחשבון האפשרות של חימום עם עלויות אנרגיה מינימליות.

חשוב להתארגן חימום אזור העבודה ו בקרת טמפרטורה מהירה ברחבי הבנייןיש צורך להבטיח בטיחות אש ולבחור באפשרות שתדרוש את סכום הכסף האופטימלי להתקנה והנחת צינורות. בהתחשב בכל הפרמטרים הללו, הם בוחרים אפשרויות אספקת חימום שונות.

סוגי מערכות חימום למבנים שאינם למגורים

חימום חדרים מרווחים תמיד נחשב לפתרון לא סטנדרטי.

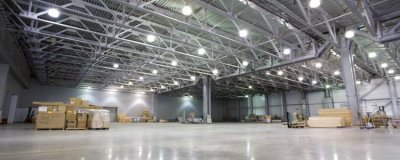

בניגוד לחדרי מגורים, גודלם של מבני ציבור ותעשייה יכול להגיע כמה אלפי מטרים רבועים.

מַיִם

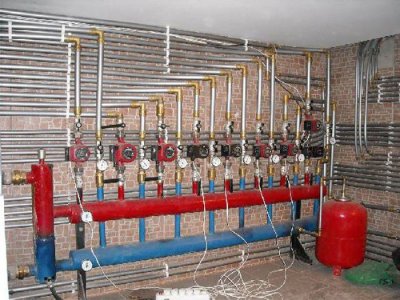

מערכת חימום המים היא מעגל סגור, שבו הרכיבים העיקריים הם הדוד, הרדיאטורים והצינור. בנוסף, מחוברים משאבות סירקולציה, ציוד בקרת בטיחות והתקני ניקוז.ישנם מספר סוגים של חימום מים:

1. זרימת כוח משיכה;
2. עם מחזור כפוי;
3. מְשׁוּלָב.

במערכות כבידה מים זורמים מדוד החימום דרך הצינור לרדיאטורים וחזרה תחת לחץ הידרוסטטיזה קורה עקב ההבדל בצפיפות של נוזל הקירור המקורר והמחומם. המים המחוממים רוכשים צפיפות נמוכה יותר ועולים לאורך צינורות החלוקה לרדיאטורים. נוזל הקירור, הפולט חום, רוכש צפיפות גבוהה יותר ומתחיל לנוע במורד צינורות ההחזרה, וחוזר לדוד.

עקרון הפעולה ב מערכות חימום במחזור כפוי מבוסס על תנועה בלתי פוסקת של נוזל הקירור עקב פעולת המשאבות. הן יוצרות הפרש לחצים בין מהלך התנועה קדימה לאחור. אפשרות זו יעילה לחימום בניינים רבי קומות.

בין התכונות ראוי לציין את הלחץ הגבוה במערכת, את הטמפרטורה הגבוהה של נוזל הקירור ואת השימוש כחימום "המתנה" של מבנים.

יתרונות:

• עצמאות אנרגטית בעת שימוש בדלק מוצק.
• היכולת לווסת את המשטר התרמי באזורים שונים של הבניין בעת ​​התקנת מערכת רצפה מחוממת.
• מותר להשתמש בצינורות פלסטיק, מה שמפחית את העלויות הכספיות ואת זמן ההתקנה.

חסרונות:

• עיצוב זרימת הכבידה אינו מאפשר לך לווסת את הטמפרטורה בחדרים שונים.
• עם מערכת זרימה כבידה, יש צורך להשתמש בצינורות מתכת בקוטר גדול.

אֲוִיר

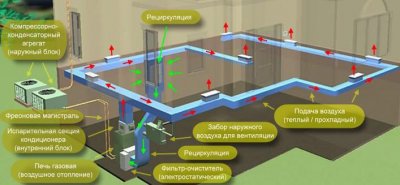

סוג זה של חימום מבנים, מקומות ציבוריים ולא למגורים צבר פופולריות. בשנות ה-70 של המאה הקודמת. עקרון הפעולה מבוסס על שימוש בגנרטורים של חום, קיטור או מחממי מים. טמפרטורת האוויר עולה, היא נכנסת דרך קולטים שבהם יש לשמור על אקלים מסוים. זרימת האוויר מסופקת דרך תריסים מיוחדים או ראשי חלוקה. ארגון חימום האוויר מתבצע מבוסס על שימוש בסוגים שונים של דוודים.

ניתן לארגן חימום אחיד לכל החדר או לאזורים בודדים.

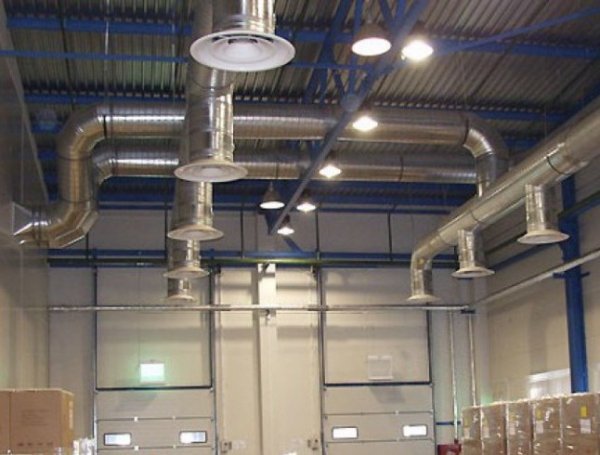

תמונה 1. מערכת חימום אוויר בבניין שאינו למגורים. אוויר חם זורם דרך תריסים מיוחדים ממתכת.

יתרונות:

• חימום מהיר של מסות אוויר;
• ניתן לשלב חימום עם אוורור;
• חימום החדר כולו או אזורים בודדים.

חסרונות:

• כדי לשמור על אקלים מסוים, סוג זה של חימום חייב לפעול ברציפות.
• המסות המחוממות נעות כלפי מעלה, מה שיוצר אזור חם יותר מתחת לתקרה. ההבדל בין הטמפרטורה בחלק העליון והתחתון של החדר תלוי בגובה התקרות.

קוֹרֵן

לחימום מבנים וחצרים שאינם למגורים הם משתמשים מכשירים "כהים" ו"בהירים" עם קרינה אינפרא אדומה. מקור החום יכול להיות נוזלי או גז טבעי.

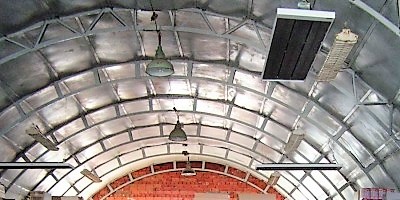

בחדרים בהם התקנת ציוד גז אינה מותרת, מקורות החום הם פאנלים קורנים המותקנים על התקרה.

עקרון הפעולה של חימום קורן משתנה ו תלוי בסוג גוף החימום האינפרא אדום:

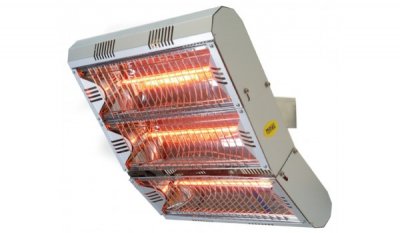

1. «מכשירים "אור". הגז נשרף באמצעות מבער מיוחד, שעל פניו הטמפרטורה מגיעה ל... 900 מעלות. המבער החם מייצר את הקרינה הנדרשת.
2. מכשירים "כהים" ("צינורות")אלו הם פולטים, שאנרגיית הקרינה מהם מסופקת למחזירי אור. הם מכוונים חום לאזורים ספציפיים. החימום של מכשירי אינפרא אדום צינוריים מגיע ל... 500 מעלות.
3. פאנלים תלויים נבדלים בזכות הרבגוניות שלהם. הם משמשים כמעט בכל החדרים. למערכת יש נשא חום ביניים: מים או קיטור. חימום מים מגיע 60-120 מעלות, וזוג - 100-200 מעלות.

יתרונות:

• מהירות חימום גבוהה (הושגה ב 15 דקות).
• אפשרות לחמם רק אזורים מסוימים בבניינים לא מחוממים.
• חיסכון עקב היעדר הפסדי אנרגיה בעת חימום אזורים מיותרים.
• היא אינה דורשת תחזוקה, מכיוון שהמערכת אינה דורשת התקנת מסננים ומשאבות.
• יצירת מיקרו אקלים נוח (האוויר שומר על אחוז אופטימלי של לחות).
• הרצפה מתחממת ופועלת כפילט חום משני.

חסרונות:

אין להתקין תנורי אינפרא אדום במקומות הבאים:

• גובה התקרה אינו מגיע 4 מטרים.
• קרינה עלולה להשפיע על תהליכי ייצור או על איכות המוצר;
• נקבעה קטגוריית אש A או B.

סרטון שימושי

צפו בסרטון שמדבר על תכונות חימום האוויר של חדר גדול.

אילו תקני SNIP שולטים בהתקנת מערכות חימום בבניינים מרווחים

ישנן הוראות SNiP בסיסיות רבות עבור ענף בנייה זה, וכולן נרחבות. המהות שלהם מסתכם ב מספר כללים:

• בעת תכנון חימום עבור מבנים תעשייתיים ומבנים שאינם למגורים, יש לקחת בחשבון את אובדן החום ואת צריכת החום לא רק לחימום האוויר, אלא גם את הציוד. ההבדל בין הטמפרטורה בחוץ לטמפרטורה בפנים חֲצֵרִים לא צריך לעלות על 3 מעלות.

• נוזל הקירור בעל פרמטרים מקסימליים מותרים לא יעלה על 1.0 מגה פסקל ו-90 מעלות.
• בעת שימוש בציוד גז תוצרי בעירה דָרוּשׁ המחיקה נסגרה.

בעת התקנת כל מערכת חימום, יש להקפיד על תקנות והוראות בטיחות.
