בלעדיהם, המערכת לא תחזיק מעמד זמן רב! שסתומים תלת-כיווניים לחימום: מטרה, סוגים

שסתום תלת-כיווני - שסתומי סגירה ובקרה לפיזור מחדש של נושא חום בצנרת של מערכת חימום המים.

התקנת שסתומים תלת-כיווניים במערכת החימום נחוצה לשמירה על יציבות המבנה כולו.

מַטָרָה

לְפִי GOST 10944-97 ניתן להשתמש בשסתום תלת-כיווני (KRT) כדי לווסת ולעצור לחלוטין את זרימת נוזל הקירור במערכות חימום בעלות צינור יחיד במקטעי הסגירה.

תנאים לשימוש בחיזוק:

• טמפרטורת המים עד 150 מעלות צלזיוס.
• לחץ עבודה עד 1 מגה פסקל.
• טמפרטורת הסביבה מ-5 עד 45 מעלות צלזיוס.

המכשיר ועקרון הפעולה, כמה עמדות יש למכשיר

לעגורן יש צורת T ועיצובו כולל:

• גוף (פליז, ברונזה, ברזל יצוק או פלדת פחמן).
• שלושה צינורות.
• התקן נעילה.

אחד הצינורות מיועד לחיבור לצינור המים החמים, השני - לצינור המים הקרים. מיקום השסתום (המנוף) קובע את הפעולה המבוצעת: פיצול זרימת המים לשני פתחי יציאה או שילוב של מים חמים וקרים.

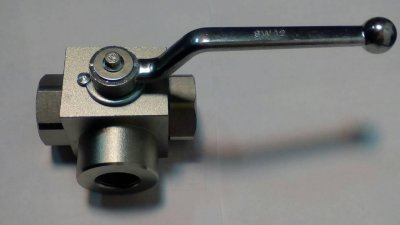

בהתאם למכשיר הכיבוי החוסם את הזרימה, הברזים מחולקים ל: כדור ומוט.

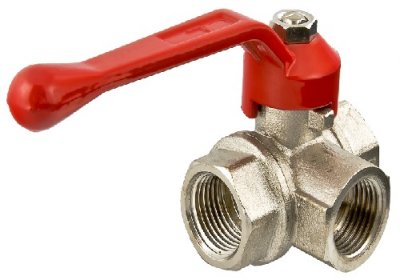

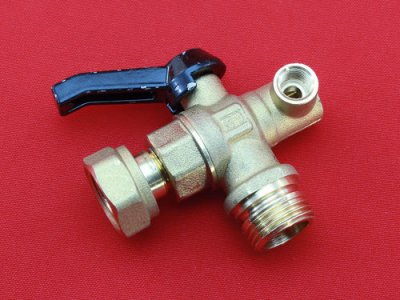

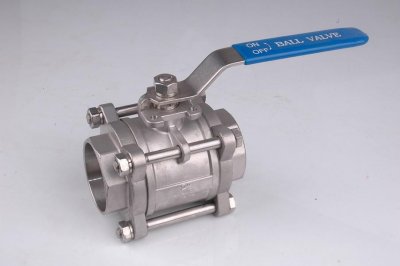

מהו שסתום כדורי, למה הוא משמש?

אלמנט נעילה של היחידה - כדור עשוי נירוסטה מלוטשת, הנמצא בגוף. כדור עם חור עובר ממוקם בתוך מושב העשוי מחומר איטום טפלון.

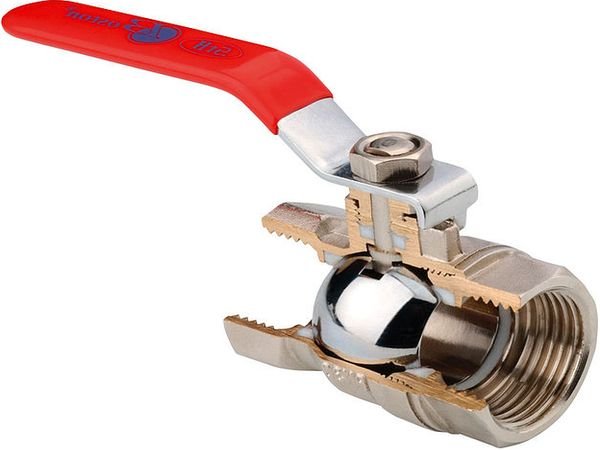

תמונה 1. חתך של שסתום כדור. בתוך גוף המוצר יש כדור נירוסטה.

כדי לכוון את הזרימה, סובבו את הידית או הידית של הברז, מה שמשנה את מיקום הכדור. הודות לסיבוב החלק של אלמנט זה, הזרימות מעורבבות, מה שמאפשר לכם לקבל את טמפרטורת המים הרצויה.

עם שימוש פעיל במכשיר, אטמי הטפלון נשחקים, מה שמוביל לאובדן אטימות. עם זאת, זה האפשרות מתאימה לשימוש ברשת חימום ביתית, מכיוון שמודלים כדוריים עמידים יותר לשינויי טמפרטורה.

סוגי ברזי חימום

ברוב המקרים, האביזרים מצוידים בנוסף תרמוסטט או הנעה חשמלית. זה מאפשר לך לשמור על הטמפרטורה הרצויה באופן אוטומטי.

שלושה כיוונים עם תרמוסטט

ברז המצויד בתרמוסטט, ישמור על משטר הטמפרטורה הנדרש. התרמוסטט אינו משנה את ההספק הקיים של מקור החום, אך מאפשר לך לווסת את הטמפרטורה במעגל מסוים כדי ליצור תנאים נוחים בחדר.

טמפרטורת נוזל הקירור נשלטת על ידי ראש עם חיישן טמפרטורה, מלא בנוזל רגיש לחום.

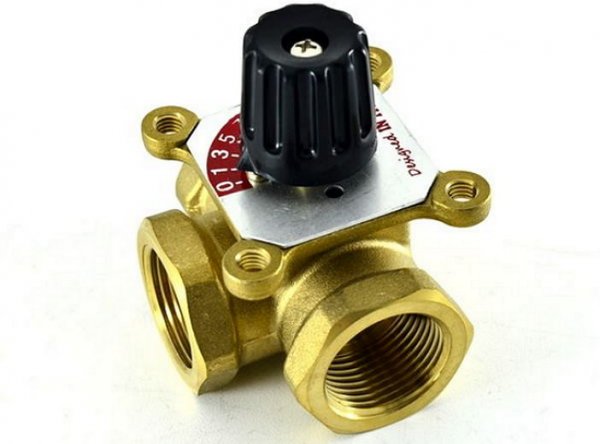

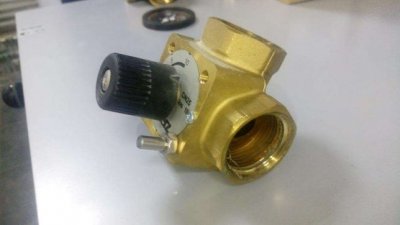

תמונה 2. שסתום תלת-כיווני עם תרמוסטט. בחלק העליון של המוצר יש ידית לכוונון הטמפרטורה.

ככל שטמפרטורת נוזל הקירור עולה, הנוזל מתרחב ועולה אל תוך המיכל, אשר גם הוא מתרחב ומפעיל לחץ על המוט. תחת לחץ המוט, צינור ההסתעפות נפתח ומים קרים זורמים לתוכו. ככל שהטמפרטורה יורדת, המוט עולה ומים חמים זורמים דרך צינור ההסתעפות השמאלי.

תרמוסטטים מחולקים ל מכני ואלקטרוני. האפשרות הראשונה היא יותר יומרנית בפעולה, פשוטה ואמינה. התרמוסטט האלקטרוני מאופיין בדיוק ההגדרות ורב-תכליתיות.

תלת-כיווני עם הנעת סרוו

ניתן לשלוט על המכשיר ידני ואוטומטי. ידני - משמש לוויסות טמפרטורה כפוי. לבקרה אוטומטית, נעשה שימוש בהנעה חשמלית, פנאומטית או הידראולית.

דגמים עם הנעה חשמלית הם היעילים ביותר, מכיוון שהם מווסתים את טמפרטורת זרימת החום בצורה מדויקת ככל האפשר.

מנועים אלקטרומגנטיים, המותקנים על שסתומים תלת-כיווניים, נקראים מנועי סרוו. שלא כמו מנועים קונבנציונליים, הציר שלהם אינו מסתובב, אלא מסתובב רק במידה מסוימת.

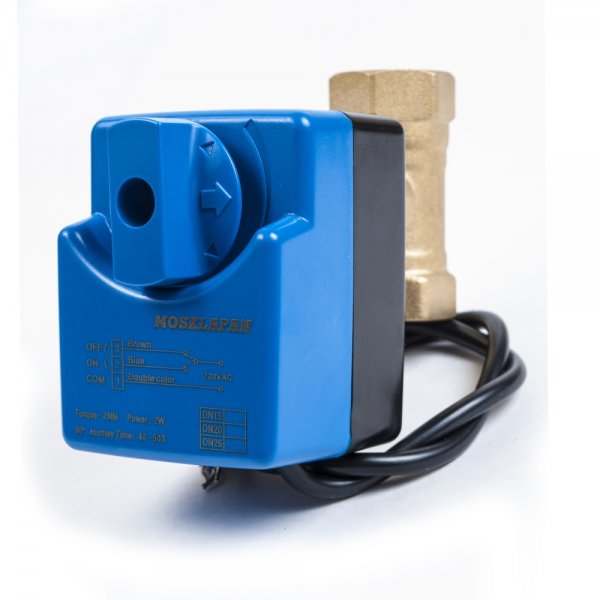

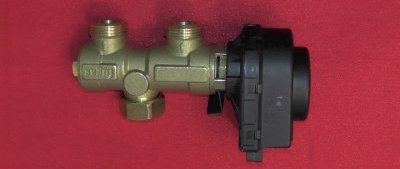

תמונה 3. שסתום תלת-כיווני עם מנוע סרוו. יש לחבר מכשיר כזה לרשת החשמל.

הבקר שולח אות להנעת הסרוו, ולאחר מכן המנוע מזיז את הכדור או המוט למיקום אחר. מאפשרים לך להפוך את פעולת מערכת החימום לאוטומטית לחלוטין.

סיווג מוצרים בהתאם לסוג הבנייה

בהתאם לעיצוב ולפונקציות שבוצעו, מנגנוני נעילה מחולקים ל-2 סוגים:

• עִרבּוּב.
• הֲפָצָה.

עִרבּוּב

יש להם שתי כניסות ויציאה אחת. המשימות הבאות מבוצעות באמצעות מנופים:

• ניתוב מחדש של זרימות המגיעות מצינורות שונים.
• על ידי ערבוב מים חמים וקרים, נקבעת הטמפרטורה הנדרשת של נוזל הקירור.

המכשיר מאפשר לך ליצור תנאים שבהם נוזל הקירור נמצא בשימוש מתמיד כאשר מקור נוזל הקירור סגור לחלוטין.

מומלץ להתקין אותו במערכות חימום עם דוודים המספקים חום לאספנים ללא לחץ, וזרימת נוזל הקירור במערכת מתבצעת באמצעות משאבה. הוא משמש גם במערכות "רצפה חמה".

הֲפָצָה

מכיוון שלמכשיר יש קלט אחד ושני פלטים, אין ערבוב של זרימות, אלא פיצול זרם אחד לשניים.

השסתומים בתוך הצינורות פועלים לסירוגין: אחד מהם פותח את המעבר, השני סוגר ברגע זה את הקו הראשי. נוזל העבודה נכנס למנגנון הסגירה דרך צינור אחד, ויוצא דרך שניים.

מנופים מסוג זה משמש במערכות דוד, לצנרת מחממי מים, כמו גם לפיזור חום מחדש למספר חדרים, במערכות אספקת מים חמים.

בחירת שסתום תלת-כיווני

הפרמטרים העיקריים החשובים בעת הבחירה:

• קוטר נומינלי.
• רוחב פס.
• סוג חיבור.
• לִשְׁלוֹט.

קוטר נומינלי

זהו אינדיקטור שמשמעותו קוטר פנימי ממוצע של צינורות, המתאימים למספר קטרים ​​חיצוניים של הצינור. הקוטר הפנימי האמיתי של הצינור ברוב המקרים אינו תואם את הקוטר המקובל, אלא קרוב אליו ככל האפשר.

הקוטר החיצוני של צינור פלדה מתאים לקוטר נומינלי מסוים. לדוגמה, עבור צינור פלדה קוטר 26,8 מ"מ יש צורך בעגורן עם DN 20 מ"מ.

רוחב פס

מידע על קיבולת מערכת החימום המצוין בתיעוד הטכני של דוד החימום.

בהתחשב בנתונים אלה, ניתן לבחור ברז.

אם קיבולת המכשיר נמוכה מהנדרש, הדבר יוביל ללחץ מוגבר, עומס מוגבר ובלאי מהיר של המנגנון.

סוג חיבור

החיבור שבאמצעותו מנגנון הנעילה מקובע לצינור יכול להיות:

• אוגן — מותקן על מערכת הצינורות באמצעות חיבור ברגים מיוחד. טבעות גומי או פלדה מספקות אטימות.
• מַצְמֵד — מחובר לצינור באמצעות מחברים בעלי הברגה פנימית. האטימות מובטחת על ידי סרט פלואורפלסטי, מסטיק או חומר איטום.
• פִּטמָה — לקצוות מנגנון הנעילה יש הברגות חיצוניות והן מאובטחות באמצעות פטמה ואום חיבור.

לִשְׁלוֹט

עדיף לבחור במכשיר המצויד בהנעת סרוו, אשר יכול להיות משלושה סוגים:

• לִפְתוֹחַ — בהיעדר מתח, נוזל הקירור עובר דרך תעלה פתוחה.
• סָגוּר — נוזל הקירור עובר דרך התעלה רק בנוכחות מתח.
• אוּנִיבֶרְסָלִי — המכשיר יכול לפעול באחד משני מצבים.

בחירת סוג המכשיר תלויה ב איזה תפקיד זה ברוב הזמן. לכן, עבור אזורים קרים במדינה, מומלץ להשתמש בהנעת סרוו מסוג פתוח, ועבור אזורים חמים, בהנעת סרוו מסוג סגור.

המלצות לבחירה

בהתאם לתנאי ההפעלה העתידיים, המכשיר נבחר כדלקמן:

• לחיבור חימום תת רצפתי בחדר עם שטח קטן, ניתן להשתמש בשסתום תלת-כיווני עם ראש תרמי.
• עבור מערכת חימום, שבו יהיו מעורבים מספר מעגלים, שסתום תלת-כיווני עם הנעה הידראולית או פנאומטית יתאים.
• לתוך מערכת מורכבת מרובת מעגלים מותקנים מנגנוני נעילה עם מנוע סרוו. מערכת כזו מחולקת למספר אזורים, שכל אחד מהם מצויד ביחידת ערבוב נפרדת.

התקנת שסתום תלת-כיווני, ייעוד המכשיר בתרשים

אם נוזל קירור מקורר נכנס לצינור הכניסה, הוא עלול לגרום לעיבוי, מה שיביא להשבתת תפקודו של דוד החימום. התקנת שסתום נפרד לדוד החימום תסייע במניעת זאת. במערכת חימום רב-מעגלית, המנגנון מותקן על הצינור הנכנס לדודבמערכת רב-מעגלית, שבה אין יחידת אספן, הם מותקנים מספר שסתומים תלת-כיווניים.

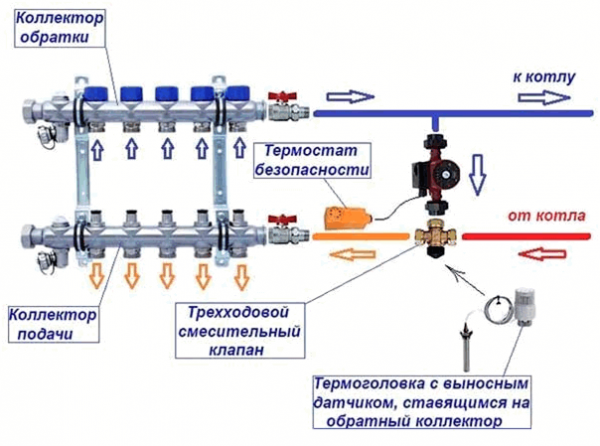

תמונה 4. תרשים עם מיקום ההתקנה של שסתום תלת-כיווני במערכת החימום. המכשיר מותקן ליד הדוד.

במערכת חימום הכוללת רק חימום תת רצפתי, המכשיר מותקן על צינור הזרימה החוזר של נוזל הקירוראם הטמפרטורה שלו מספקת, כמות ה"החזרה" תפחת. במקרה זה, המכשיר פועל לוויסות עוצמת הזרימות.

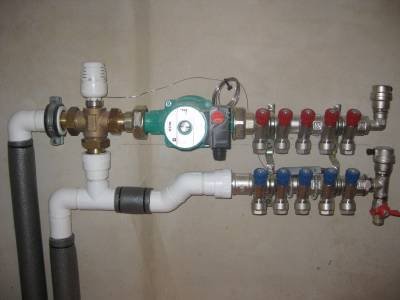

דוגמה להתקנת ברז במערכת "רצפה חמה":

• טמפרטורת נוזל הקירור במערכת 65 מעלות צלזיוס (יש צורך להשיג נושא חום עם טמפרטורה לרצפה 30 מעלות צלזיוס).
• מנגנון הכיבוי מותקן באופן כזה שנוזל הקירור בעל הטמפרטורה הגבוהה יותר מתערבב עם זרימת המים מקו ההחזרה, מה שמאפשר קבלת מים בטמפרטורה הנדרשת ביציאה.

סרטון שימושי

צפו בסרטון כדי לראות בדיוק היכן להתקין שסתום תלת-כיווני.

יתרונות המכשיר

שסתום תלת-כיווני, הכלול במערכת החימום, מספק את היתרונות הבאים:

• כאשר מותקן ב"רצפה חמה" - שומר על טמפרטורת רצפה נוחה וחוסך באנרגיה.
• תומך טמפרטורה אופטימלית בכניסת צינור הדוד, אשר מונע היווצרות עיבוי.
• הִזדַמְנוּת יצירת מערכת חימום רב-מעגלית בבית פרטי עם שמירה על הטמפרטורה הנדרשת בכל אחד מהמעגלים.
