הדקויות של שמירה על איזון תרמי נוח: כיצד פועל שסתום תלת-כיווני לחימום?
שסתום תלת-כיווני הוא סוג של שסתומי סגירה.
הוא נועד לערבב או להפנות זרימות כדי להשיג את טמפרטורת נוזל הקירור הרצויה.
המכשירים משמשים ל יצירת יחידות הפרדה או ערבוב צינורות חימום ללא קשר לסוגם ולתנאי הטמפרטורה שלהם.
שסתומים תלת-כיווניים לחימום: מה הם?
שסתום התרמי מכין את נושא החום עם הפרמטרים שצוינו ומשמש:
- לשליטה במערכת חימום תת רצפתי;
- לצורך ויסות ובקרה של חימום בחדרים באותו בניין, כולל בין קומות;
- ליצירת מערכות חימום במספר מבנים נפרדים.
המכשירים מווסתים את פליטת החום על ידי שינוי כמות נוזל הקירור, ולא טמפרטורתו. הודות לכך, ניתן לחמם חדרים בעוצמות שונות מבלי לשנות את גודל הרדיאטורים.
לְעַצֵב

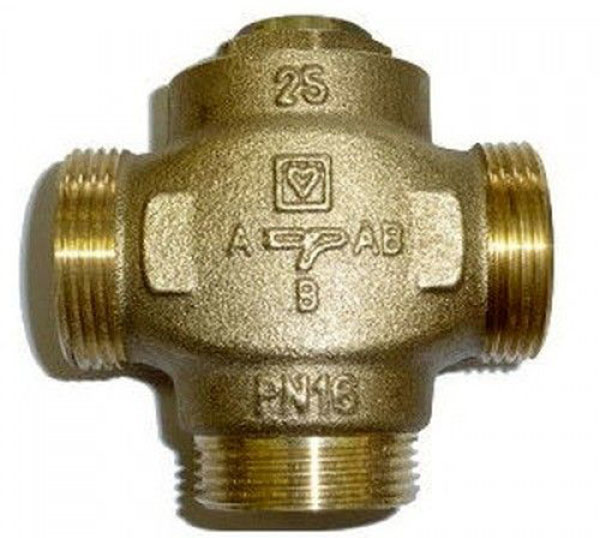

שסתום תלת-כיווני - טי מתכת עם שלושה ענפים, מצויד בדיסקית כוונון בחלק העליון. בברז הערבוב שני פתחי כניסה ופתח יציאה אחד. בחלוקה - שני צינורות מוצא ואחד לכניסה.
הגוף עשוי מסגסוגות פליז, ברזל יצוק וחומרים אחרים עם ציפוי נגד קורוזיה.

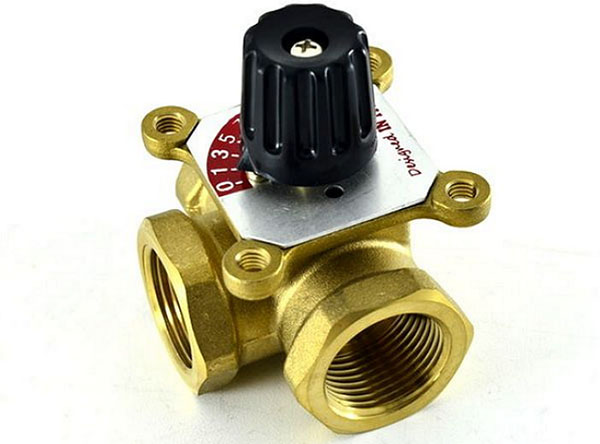

תמונה 1. שסתום תלת-כיווני ממתכת למערכת החימום, עם דיסקית כוונון בחלקה העליון.
אלמנט הוויסות הוא מוט או כדור, הממוקם בתוך שסתום תלת-כיווני. כאשר הטמפרטורה עולה על הערכים שנקבעו, רכיב זה מפחית את זרימת הנוזל מאחת התעלות. הוא פועל באמצעות הנעה חיצונית (הידראולית, חשמלית, פנאומטית).
הַפנָיָה! לשסתומי כדור יש קיבולת זרימה גבוהה יותר מכיוון שאלמנטי הבקרה שלהם יוצרים יותר התנגדות הידראולית נמוכה.
איך זה עובד?
דרך כניסה אחת של השסתום מסופק נוזל קירור מחומם, דרך אחר - לַחֲזוֹר (זרם מקורר).

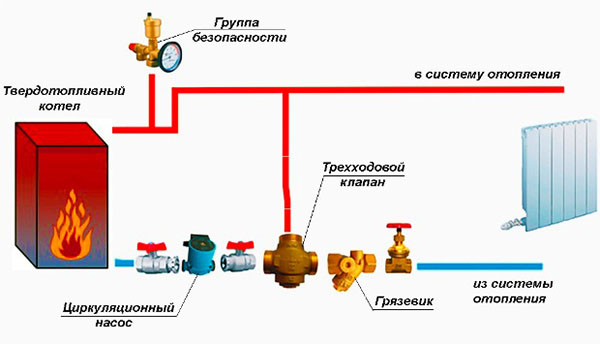

תמונה 2. תרשים המציג את עקרון הפעולה של שסתום תלת-כיווני במערכת חימום עם דוד דלק מוצק.
המים המעורבבים לטמפרטורה האופטימלית יוצאים מצינור היציאה. בפנים, מתחת לגוף הכוונון, יש חיישן רגיש לטמפרטורה - מיכל מלא בחומר נוזלי או גזי.
כאשר הוא מחומם, תוכן המיכל מתרחב, ופועל על המפעיל, מה שגורם למנגנון לפעול.
איפה הם שמים את זה?

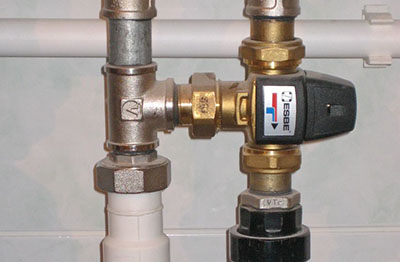

נבחרה סכימת הכנסת שסתום תלת-כיווני תוך התחשבות באופי מערכת החימוםשסתומי ערבוב והפרדה נחתכים לתוך צינור האספקה ממקור החום, הקולט בצומת עם המעקף.
בעזרת חיבור זה, נוזל הקירור המחומם יתר על המידה יוכל להסתובב במעגל קטן (הפרדה) או יתערבב עם מים מקוררים.
כדי לחלק את זרימות המעגל, המכשיר ממוקם לעיתים על צינור ההחזרה בצומת עם מגשר המעקף. בכל המקרים, השסתום מותקן. בשילוב עם משאבת סירקולציה.
מעקף - נתיב גיבוי לקירור, המבטיח את פעולת המערכת במצבי חירום. הוא עשוי בצורת מגשר בין צינורות האספקה והחזרה.
זנים לפי עקרון הפעולה במערכת
- עִרבּוּב. הם מורידים את טמפרטורת נוזל הקירור על ידי ערבוב מים חמים וזרם מקורר. מצוידים ב כניסה אחת ושתי יציאות. הם משמשים לוויסות טמפרטורת הזרימה.
- הפרדה. בלי לשנות את הטמפרטורה, יחלק את הזרימה לשניים. צינור כניסה אחד, שני צינורות מוצא. הם משמשים להפניית הזרימה למעגלים שונים.

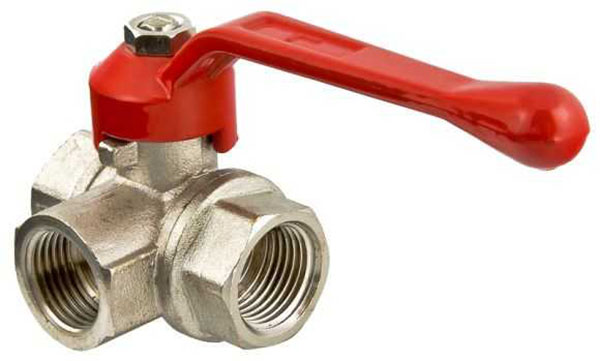

תמונה 3. שסתום הפרדה תלת-כיווני, בעל שני צינורות מוצא ופתח כניסה אחד.
סיווג לפי שיטת ניהול
ההינע הוא רכיב בקרה שגורם למוט הבקרה (כדור) לנוע ומבטיח תפקודו של המכשיר כולו.
יחידות הנעה יכולות להיות או אלקטרו-מכני, פנאומטי, הידראולי וידני. על פי עקרון הבקרה, מנועי שסתומים תלת-כיווניים מחולקים לסוגים הבאים:

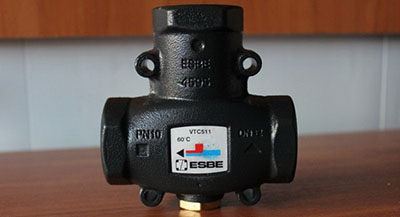

- תֶרמוֹסטָטִי. החלל הפנימי מכיל אלמנט רגיש לחום המוקף במיכל מיוחד. כאשר הוא מחומם, הוא גדל בנפחו, משפיע על המוט ומפעיל את כל המנגנון. ההינע ניתן להסרה בקלות ומשמש למוצרים בקוטר קטן המשמשים לחימום ביתי.

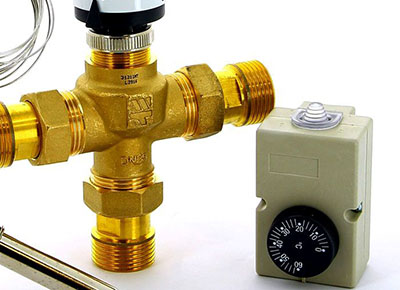

- ראש תרמוסטטי. מצויד בחיישן רגיש לטמפרטורה, הממוקם בצינור ומחובר להנעה באמצעות צינור קפילרי מיוחד. מבצע כוונון מדויק יותר מאשר תרמוסטט.
- הנעה חשמלית עם בקר. חיישנים רגישים מודדים את טמפרטורת נוזל הקירור, מעבירים מידע לבקר, אשר נותן אות ומפעיל את המנגנון. התקן הנעה כזה מבצע כוונון מדויק מאוד.

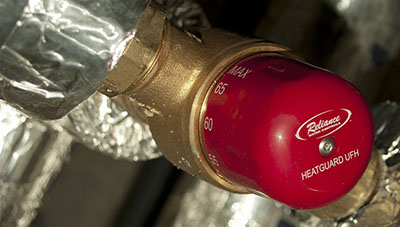

תמונה 4. שסתום תלת-כיווני עם מפעיל ערבוב תרמוסטטי גורם לכל מנגנון מערכת החימום לעבוד.
- סרוו. גרסה פשוטה יותר של הסוג הקודם. אין בקר בשסתום, המפעיל מקבל אותות מהחיישן ושולט ישירות במוט.

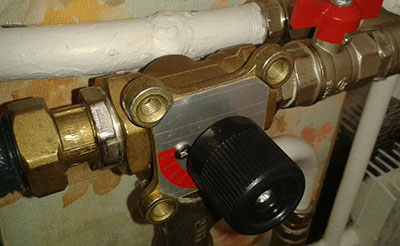

חָשׁוּב! הכונן הפשוט ביותר מבחינת עיצוב הוא יָדָנִי. הכוונון מתבצע על ידי סיבוב המכסה המחובר לחלק העליון של המוט.
ארבעה קריטריונים לבחירת מכשיר ערבוב תרמוסטטי
- מספר קווי המתאר. לחימום חד-מעגלי, חימום של חדרים קטנים, שסתומים עם ראש תרמי מתאימים. עבור מערכות מסועפות מורכבות עם מעגלים רבים, יש צורך להתקין יחידת ערבוב, שבה משתמשים בשסתומים עם הנעה חשמלית אוטומטית.
- קוֹטֶר. ככל שחתך צינור הכניסה קטן יותר, כך ההתנגדות ההידראולית גדולה יותר, שבה המכשיר אינו פועל כראוי. לכן, הקוטר לא צריך להיות קטן מחתך מעגלי ציוד החימום.
- רוחב פס. לקבלת הבחירה האופטימלית, יש להשוות את ערך מקדם קיבולת השסתום המצוין בהוראות עם הביצועים הכוללים של מבנה החימום.
- חוֹמֶר. לפליז עמידות גבוהה בפני קורוזיה וחוזק. בנוסף, ברזים עם גוף העשוי מסגסוגות מבוססות נחושת עמידים וקלים יותר באופן ניכר מאשר ברזים מברזל יצוק.
במה תלויה העלות?
הדגמים היקרים ביותר הם - מצויד בחיישנים מדויקים ובמצבי תרמיה הניתנים לתכנות.
בהתאם לערכים שנקבעו, ווסתים אוטומטיים משנים את טמפרטורת המים במחזור הדם בהתאם לשעה ביום.
וגם המחיר תלוי ביצרן, שסתומי הסגירה היקרים ביותר מיוצרים על ידי חברות מערביות, הזולים ביותר מיוצרים על ידי מיזמים משותפים עם מפעלים ברוסיה (Valtec).
תְשׁוּמַת לֵב! לא מומלץ לחסוך בפונקציונליות של הציוד, שכן שסתום אוטומטי תלת-כיווני שנבחר כהלכה יעזור להפחית את צריכת הדלק עד 50%.
התקנה וחיבור: כיצד להתקין?
התקנים עם כל סוג של כונן מותקנים באותו אופן. הקושי העיקרי לא מורכב מחיבור הברז למערכת, אלא בתכנון תוכנית החימום הנכונה, קביעת מיקום השסתום בו ובחירת ציוד. לחישוב מדויק של המערכת אתה צריך ידע מיוחד, לכן עדיף להפקיד את ההתקנה בידי מומחים מוסמכים.
הוראות התקנה
אלמנטים תרמוסטטיים בדרך כלל כוללים הגדרה קבועה במפעל. סרוו-מנועים מוגדרים באמצעות בקרים, בהתאם להוראות המצורפות.
- הכינו שסתום תלת-כיווני, כלים להתקנה.
- אם מעגלי החימום היו בשימוש בעבר - לנקז את המים.
- מקם את השסתום במורד הזרם של הזרימה, לפי החצים שעל המארז.
- בדוק את החורים של המוצר, חלקיקי ריתוך, פסולת ואבק שאריות לא צריכים להיכנס לתוכם.
- מקם את ציר ראש התרמוסטט בניצב לציר הצינור. כל מיקום הרכבה מקובל, למעט כאשר המפעיל ממוקם מתחת לשסתום.

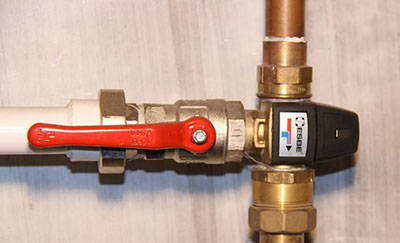

- יש לוודא שהמכלול ניתן להסרה בקלות לצורך החלפה אפשרית. לשם כך, יש להרכיב את השסתום באמצעות מחברים מיוחדים עם הברגות ואטמים פנימיים או חיצוניים או אביזרים "אמריקאים".
המלצות כלליות
- שסתום תלת-כיווני מנותק למעגל לפני משאבת החימום.
- לפני המכשיר מותקן פילטר גס.
- מדי לחץ הם חובה מותקנים לפני ואחרי השסתום.
- עומסי מתיחה אינם מורשים לפעול על הגוף., פיתול, דחיסה, כיפוף מאספקת המים.
- לפעולה תקינה עם לחץ לא יציב לפני השסתום התקני מצערת מותקנים.
- בעת התקנת הכונן צריך להיות ממוקם תמיד מעל הברז.
- אנא פעל לפי המלצות היצרן כפי שמפורט בגיליון הנתונים הטכניים.
אילו יצרנים ניתן לסמוך עליהם?
השוק מציע מבחר גדול של שסתומי סגירה ובקרה מותגים בעלי מוניטין וחברות לא מוכרות.
שסתומים מובילים את דירוגי הפופולריות מותג שוודי אסבה, מאופיין באמינות ועמידות. מוצרים באיכות לא פחות גבוהה מיוצרים על ידי הקונצרן הקוריאני נאווין.
שסתומים אוטומטיים לחלוטין תלת-כיווניים בעלי דיוק כוונון גבוה מיוצרים על ידי דנפוס (דנמרק)מוצרים המותג האמריקאי Honeywell נבדלים בעיצובם הפשוט וקלות ההתקנה שלהם. השילוב של מחיר ואיכות נוחים הוא מאפיין ייחודי של השסתומים. חברת וולטק.
סרטון שימושי
בסרטון, מומחה מדבר על התכונות של התקנת שסתום תלת-כיווני במערכת חימום.
מַסְקָנָה
בחירה וחיבור נכונים של שסתום תלת-כיווני יבטיחו פעולה נכונה של חימום עם כל מספר של קווי מתאר. בעת הרכישה, תנו עדיפות לדגמים שמגיעים עם אחריות ותיעוד טכני.
