הם נראים מסוגננים ולא תופסים מקום נוסף - קונווקטורים לחימום תת רצפתי

קונווקטורים לרצפה - אלו הם מכשירי חימום המובנים ברצפה..

לכן הם נקראים גם מובנים. פיתוח זה נחשב חדשני - הוא הומצא. לפני 20 שנה.

קונווקטורים לחימום תת רצפתי: מה הם

בכמה מילים, ניתן לתאר את המכשיר כך: אם אתם מתכננים לבנות חלונות פנורמיים מהרצפה עד התקרה בבית או בדירה שלכם, קונווקטורים מובנים הם אפשרות מערכת החימום שלכם.

כי פשוט לא יהיה מקום להתקין רדיאטורים מסורתיים ואפילו קונווקטורים רגילים.

עם זאת, בכל מקרה, קונווקטורים מובנים מנצחים, אפילו עם חלונות וסידור חדר סטנדרטיים: בעזרת מערכת זו, מובטח לכם מראה פנים אסתטי ביותר.

מאפייני עיצוב

קונווקטור התת-רצפתי הוא תעלה מובנית בקופסת הרצפה עשויה פלדה עמידה בפני קורוזיה. בתוך הקופסה יש צינור נחושת ומחליף חום מאלומיניום. מלמעלה הכל מכוסה בסורג דקורטיבי.

מכשירים אלה מחולקים לשני סוגים בהתאם לעיצובם ועקרון הפעולה שלהם:

1. עם הסעה טבעית, כאשר, עקב הפרש הצפיפות, אוויר חם מוחלף באוויר קר בתוך המכשיר.
2. עם הסעה מאולצת המכשיר מצויד במאוורר צנטריפוגלי או משיקי. הודות לכך, האוויר מתפזר בצורה שווה יותר על פני מחליפי החום, מתחמם מהר יותר, מה שעוזר לחמם את החדר במהירות.

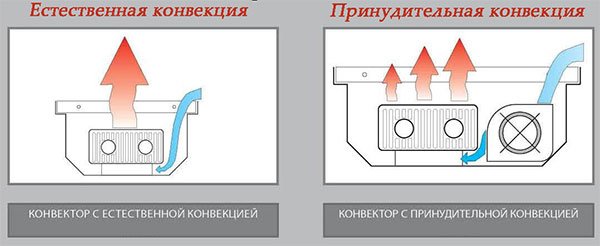

תמונה 1. תרשים פעולה של קונווקטור חימום תת רצפתי עם הסעה טבעית (שמאל) והסעה מאולצת (ימין).

עקרון הפעולה

קונווקטורים מובנים מותקנים ברצפה סביב היקף החדר., תוך מתן תשומת לב מיוחדת לקווים לאורך החלונות. למעשה, הם מיועדים בעיקר להתקנת מערכת חימום זו. עקרון הפעולה מבוסס על העובדה שאוויר בטמפרטורה נמוכה יורד באופן טבעי מחלון המוליך קור אל תוך הקונוקטור, הוא מחומם בקונווקטור ונדחק החוצה לחדר זרם חדש של קור יורד מהחלון.

יתרונות של מוצרים המותקנים על הרצפה

• אֶסתֵטִיקָה — יתרון שאין עליו עוררין של חימום תת רצפתי. מסכים, סורגים דקורטיביים ברצפה, שממנה נושבת חום, יוצרים הרבה יותר חמימות מאשר רדיאטורים מגושמים.

• מקום מתפנה, לא תפוס על ידי רדיאטורים קונבנציונליים, בנוסף אנו מקבלים גישה חופשית לחלונות ולדלתות הלוג'יה או המרפסת.
• החום מהקונווקטור הולך בדיוק למקום שבו הוא הכי קר - לאורך חלונות ודלתות.
• החדר מתחמם הרבה יותר מהר, מאשר עם מערכת חימום קלאסית.
• הציוד קל משקל ואינו יוצר עומס על היסודות והרצפה.
• טמפרטורת הסורג הדקורטיבי אינה עולה על +40 מעלות צלזיוסאי אפשר להישרף.
• קונווקטור תת רצפתי לא רק מחמם את החדר, אלא גם מקרר אותו, מחליף את המזגן.

פגמים

• הצורך בטיפול נאות במכשיר. נתמקד בכך ביתר פירוט בנפרד מעט מאוחר יותר. נציין רק שלפעמים צריך גם לנקות את האבק מסוללות חימום מסורתיות מברזל יצוק. כך שחיסרון זה יחסי.
• מְחִיר — המכשירים אינם זולים, במיוחד אלה המצוידים בציוד נוסף.

• קושי ההתקנה - תזדקק לשירותיו של מומחה אלא אם כן אתה גאון טכני שלמד את עבודתך באופן עצמאי.

היקף היישום

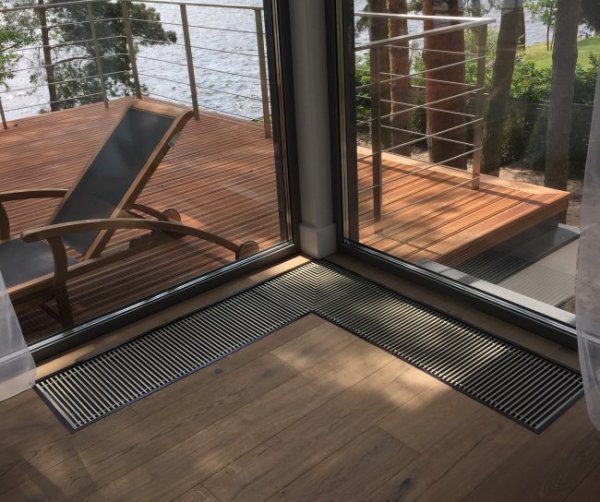

קונווקטורים לרצפה (נבחרו נכון, כמובן) - פתרון אידיאלי לבית פרטי או דירה (משרד, מסעדה וכו') עם חלונות פנורמיים.

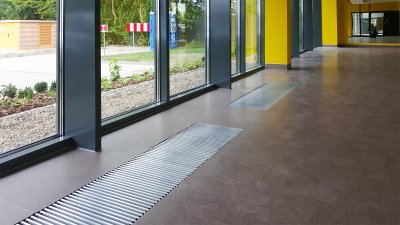

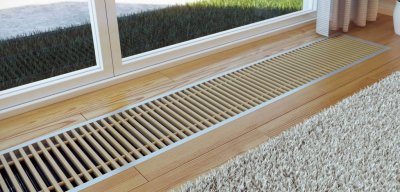

תמונה 2. קונווקטורים לחימום תת רצפתי הממוקמים בבית פרטי ליד חלונות פנורמיים.

מערכת זו תהיה אלטרנטיבה מצוינת לרדיאטורים המותקנים על הקיר, כאשר התקנתם בלתי אפשרית.

המכשירים גם ייצרו מיקרו אקלים אופטימלי. בבריכות שחייה, חממות, גני חורף. הם יעילים בחדרים עם לחות גבוהה ויכולים לפעול לא רק לחימום אלא גם לקירור. בעזרת ציוד אלקטרוני חכם, נקבע משטר הטמפרטורה הדרוש במרחב מוגבל.

אבל יש גם כמה ניואנסים כאן. לא ניתן להשתמש בקונווקטורים מובנים. היכן מים יכולים לחדור למכשיר החימוםבמצב כזה, מכשירים מיוחדים המסירים מים ועיבוי מהמערכת יעזרו.

סוגי מכשירים

המכשירים מחולקים לחשמל ומים — מוזן ממעגל הסירקולציה.

חַשׁמַלִי

במכשירים אלה, גוף החימום (גוף חימום עם פלטות) מופעל על ידי רשת החשמל. מחובר לשקע - חם. אין חשמל (תקלה בקו) - התקרר.

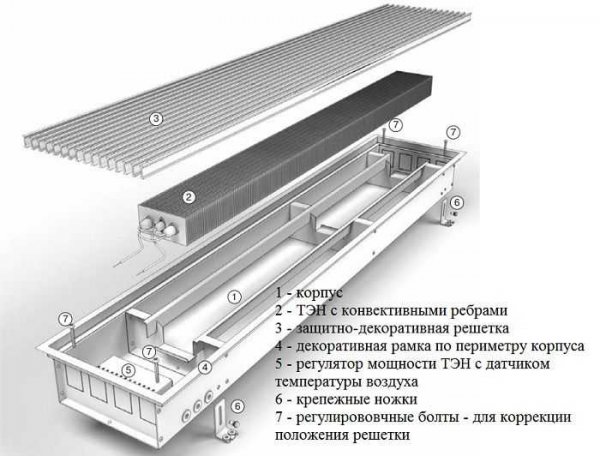

תמונה 3. תרשים של התקן של קונווקטור חשמלי תת-רצפתי. המספרים מציינים את רכיבי המכשיר.

מופעל על ידי מעגל סירקולציה

עקרון הפעולה של קונווקטורים רצפה מסוג זה זהה למערכת חימום מים קלאסית עם רדיאטור: נוזל הקירור המחומם על ידי הדוד (גז, סולר, עץ) פולט חום למסות האוויר.

בַּטוּחַ, תהליך חימום החדר מתארך. אבל בוודאי שלא תקפאו אם החשמל ייכבה בבית שלכם.

התקנה וחיבור של קונווקטורים רצפה

בואו ניקח כדוגמה את האפשרות האידיאלית, כאשר תחילה החדר מתוכנן ונבנה תוך התחשבות בציוד הבא עם קונווקטורים מובנים, ורק לאחר מכן אנו מתקינים אותם ברצפה. אחרת בהחלט אי אפשר בלי עזרתם של מומחים.

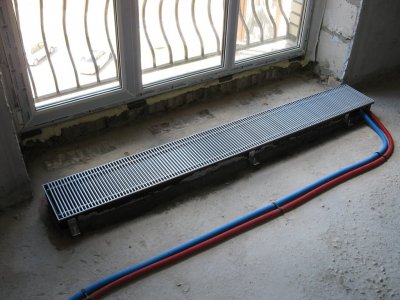

הַתקָנָה

הדבר הראשון שאנחנו עושים הוא להכין נישות ברצפה.

שימו לב שניתן להתקין את המכשירים לא רק במשטח בטון, אלא גם ב... רצפה כוזבת - פודיום עץ.

• עומק נישה. יצרני מכשירים ממליצים לעשות זאת ב-10-20 מ"מ גדול מגובה הקונוקטור. זה יאפשר לך ליישר את הקופסה עם המפלס ולחבר אותה בצורה שטוחה עם הרצפה. מומלץ להוסיף 5-10 ס"מ ממידות הקופסה, כך שניתן יהיה לחבר אותה בצורה בטוחה.

• מרחק מהחלון. מומלץ - 5-15 ס"מ לזרימה חופשית של אוויר. מהקירות (אם הם בקרבת מקום) - 15-30 ס"מ, כך שחום מוגזם לא יגיע לקירות.
• וילונות. כאן היצרנים נמנעים מלענות על השאלה כיצד לשלב אלמנט דקורטיבי זה עם קונווקטור. אנו פועלים בצורה הגיונית: ראשית, מערכת החימום מותקנת, והווילון מותאם אליה בצורה כזו שלא תפריע לזרימת האוויר.
• אובדן חום ובידוד. ודאו שחומר הבידוד קיים. אחרת, הקונווקטור יחמם את הרצפה הסמוכה, ולא את החדר.

קֶשֶׁר

אם אנחנו מדברים על קונווקטור מים, אז יש שתי דרכים:

1. חיבור גמיש — צינורות גמישים. אלה קלים יותר לניקוי: ניתן פשוט להרים את מחליף החום ולהסיר אבק ופסולת.
2. חיבור קשה — שימוש בשסתום הזנה. זה יותר אמין, אבל פחות נוח לשימוש.

קונווקטור חשמלי מובנה מחובר לרשת 220 וולט. העיקר: עדיף להניח את כל החוטים מראש, ולהסתיר אותם מתחת לרצפה. אסור בהחלט להניח אותם בחוץ. יחד עם זאת, חתך הרוחב והחומר של החוט חייבים להתאים לנתוני הדרכון של הקונוקטור.

עדיף להפקיד את ההתקנה והחיבור בידי מומחים.

דגמים פופולריים

ישנם מספיק יצרנים של מכשירי חימום אלה, אך כדי לא לטעות, עדיף לשים לב למותגים פופולריים ומוכחים. אסקוטרם חברות קרמי (גרמניה), וראנו (פולין), ורמן (רוסיה) ואחרים.

כיצד לבחור מכשירי חשמל מובנים

ציוני דרך עיקריים — סוג המקום ומערכת החימום, יחס גודל הבניין והספק המכשיר, הצורך באפשרויות נוספות. בואו נבחן מקרוב.

סוגי מבנים וחימום

מה שמשתמע כאן הוא רמת לחות (חדר רגיל או בריכת שחייה). אם לח למדי מסביב, עדיף לבחון קונווקטורים עם גוף נירוסטה או פלדה מגולוונת.

למרות זאת, כמעט כל היצרנים עברו לסוג זה של חומר בעת ייצור קופסאות.

האם אתם מתכננים קונווקטור חשמלי או קונווקטור מים? חשוב לקחת זאת בחשבון ולמדוד זאת מול יכולות הארנק שלך. ו אפשרויות חיבור.

צילום וכוח

זה הגיוני: ככל ששטח החימום גדול יותר, כך המכשיר צריך להיות חזק יותר. אבל הכל תלוי אם המערכת תהיה מקור החום העיקרי או הנוסף. זה משפיע באופן משמעותי על קביעת ההספק בעת בחירת המכשיר.

ניתן לחשב את ההספק כך: נדרשים 40 וואט של חשמל עבור מטר מעוקב אחד של נפח. אנו מכפילים אותם ומקבלים נתון משוער.

גם גובה התקרה משחק תפקיד חשוב.ככל שהוא גדול יותר, כך המכשיר צריך להיות חזק יותר.

אפשרויות נוספות

היצרנים מציעים מגוון אפשרויות לציוד נוסף קונווקטורים מובנים.

זוהי אספקת אוויר להסעה טבעית ומגדש טורבו להסעה כפויה, נוכחות של תרמוסטט, היכולת לקבוע טמפרטורה ספציפית שהמכשיר ישמור עליה כל הזמן, פונקציות קירור ואוורור.

סרטון שימושי

צפו בסרטון המסביר כיצד להתקין קונווקטורים רצפה.

תחזוקה ותפעול: לעתים קרובות יותר ונקי יותר עדיף

יצרנים רבים ממליצים לנקות קונווקטורים פעמיים בשנה - לפני ואחרי עונת החימום. אבל נכון יותר לסדר את הקופסאות כמה פעמים בחודש.

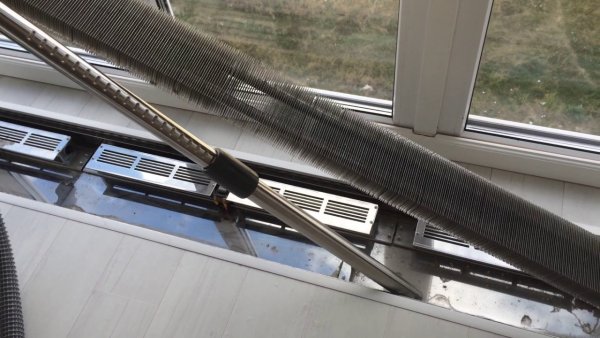

תמונה 4. ניקוי הקונוקטור המובנה: רשת המגן של המכשיר מורמת, אבק מוסר באמצעות שואב אבק.

כבה את ספק הכוח ו לעצור את אספקת נוזל הקירור.

הסר את הסורג הדקורטיבי ואת המאוורר החשמלי, אם יש אחד כזה.

הרם בזהירות את מחליף החום ונקה את הקופסה. ואת כל החלקים בעזרת שואב אבק עם פיה צרה, אם אפשר - נגבו בעזרת מטלית לחה עשויה מחומר רך.

אל תשכחו להחזיר את גריל המגן למקומו. — אסור להפעיל את המכשיר בלעדיו.
