מספק גישה לאוויר צח ותפעול איכותי של המכשיר - אוורור לדוד גז בבית פרטי

בחדר דודי גז, יש צורך בחמצן כדי לשפר את תהליך הבעירה. כדי להבטיח שאוויר ייכנס לחדר באופן קבוע, יש לאוורר אותו באופן קבוע.

וגם בעזרת אוורור החדר מנוקה מחומרים מזיקים, אשר נוצרים כתוצאה משריפת דלקים טבעיים.

בנוסף, הגז עצמו גורם גם הוא להרעלה, ולכן מסיבות בטיחותיות יש לאוורר היטב את חדר הדוודים. כתוצאה מכך, אוורור לדוד גז בבית פרטי יכול לפתור מספר בעיות בבת אחת.

תכונות של עיצוב האוורור

ישנם סוגים שונים של מבני אוורור, לכל אחד מאפיינים משלו. בבתי דוודים מודרניים של גז משתמשים באפשרויות הבאות:

• מֵכָנִי ו טִבעִי.
• אספקה, פליטה ו מְעוּרָב.
• ללא צינורות ו עָרוּץ.

בחירת עקרון הטיוטה, מטרת האוורור ופתרון התכנון שלו תלוי במשימות שהוגדרו למערכת. ככלל, זה כתוב בהוראות לדוד הגז.

לדוגמה, עבור מכשיר עם תא בעירה פתוח בעל הספק גבוה, ייתכן שרוחב אוויר טבעי לא יספיק, כך ש- מערכת הזרקה מכניתהוא מספק זרימת אוויר, המבטיחה כמות מספקת של חמצן לבעירה. קורה שהאוויר עצמו לא יוצא היטב מחדר הדוודים, ולכן מותקן גם אוורור פליטה.

חדר הדוודים עשוי לכלול מספר חדרים או אזורים קטנים. בתנאי שתנועת האוויר בחדר הדוודים אינטנסיבית, הם מצוידים מערכת ללא צינורותלמטרה זו, נוצרים חורים בקירות הסעיפים. אך אפילו במעבר דרכם, האוויר נשאב דרך מערכת תעלות, שהיא צינור אוויר היוצא החוצה.

דרישות לאוורור דוד גז בבית פרטי

לצורך פעולה יעילה ובטוחה של דוד גז, יש לעמוד בדרישות התקנתו.

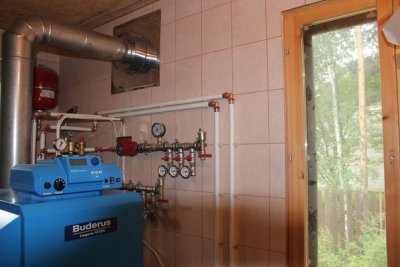

קודם כל, עבור מכשירים בעלי הספק גבוה זה חובה חדר נפרד - חדר דוודים.

יש צורך להדגיש זאת דווקא בגלל חוסר היכולת של האוורור להסיר אוויר פליטה מחללי מגורים, כמו גם בשל אופיו הנפיץ של הדלקזה חל בעיקר על בתים פרטיים גדולים המחוממים על ידי דוודים רצפתיים המצוידים בתא בעירה פתוח.

לפי SNiP 2.04.05. II-35, חדרים כאלה חייבים להיות מצוידים במערכת אוורור. פתיחת חלונות ופתח אוורור נפרד, פתוח לצמיתות, מקלים על הפעלת מערכת האוורור - כפי שצוין גם ברשימת הדרישות. צינור האוורור חייב להיות ממוקם בחלק העליון של החדר. הוא מצויד בחור בדיקה לניקוי, מכיוון שזיהום צינור האוויר עלול להפריע לחילוף האוויר. במקרה זה, עדיף שצינור האוויר של תעלת האוורור יהיה עשוי מחומר שאינו דליק.

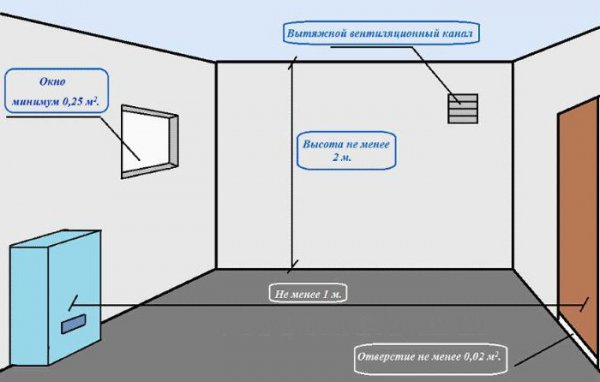

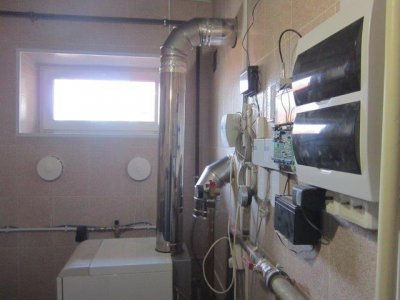

תמונה 1. סכימה של חדר הדוודים בבית פרטי. החץ מציין את מיקום צינור האוורור.

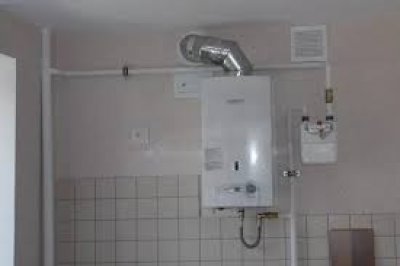

עבור חדרים קטנים בהם מותקנים דודי גז בעלי הספק נמוך המותקנים על הקיר, ניתן להתקין אוורור. בחדרי שירות (חדר אמבטיה, מטבח). במכשירים כאלה פועל תא בעירה סגור, והזרימה והוצאת האוויר מתבצעות. דרך צינור אוויר קואקסיאלי (צינור בתוך צינור), אשר מובל בנפרד החוצה לרחוב דרך הקיר.

בניית אוורור לדוד גז

בניית מבנה אוורור מורכבת ממספר שלבים.

בחירת פרויקט

כדאי לבחור את עיצוב האוורור לבית פרטי בשלב הכנת עבודות הבנייה. זה יאפשר לקחת בחשבון את כל הפרמטרים הדרושים להפעלה יעילה של המערכת. זה רלוונטי במיוחד עבור בתים גדולים שבהם חדרי דוודים נפרדים מצוידים בדודי גז (בדרך כלל עומדים) עם תא בעירה פתוח.

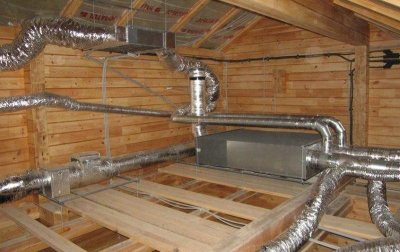

עבור מקומות כאלה, ככלל, הם בוחרים אוורור מכני של צינורות אספקה ​​ופליטה. קוטר צינור האוויר, פעולת מנגנוני האוורור והפריסה מחושבים על סמך המאפיינים הטכניים של הדוד וההספק הנדרש. הם, בתורם, תלויים בשטח השטח המחומם ובחילוף האוויר.

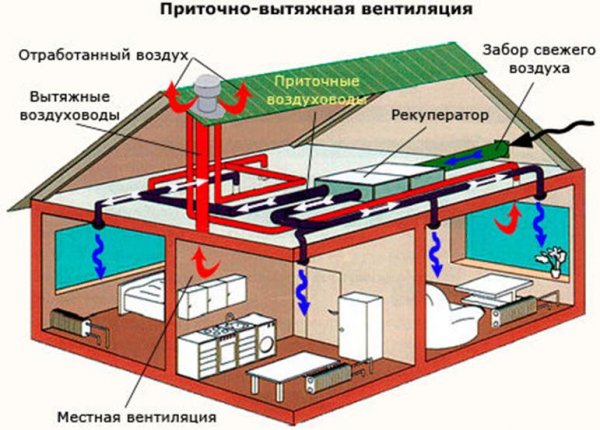

תמונה 2. תרשים של מערכת אוורור מכנית של צינורות אספקה ​​ופליטה בבית פרטי בן קומה אחת.

דוד קיר עם תא בעירה סגור וצינור אוויר קואקסיאלי מותקן בבית קטן או אפילו בדירה. יש מספיק מקום להתקנתו במטבח, בשירותים או בחדר האמבטיה, שם הדוד מורכב על הקיר. עליו מותקן צינור אוויר קואקסיאלי (אם מדובר בקיר חיצוני), המבצע הן את תפקידי האוורור והן את תפקידי הארובה: צינור אחד פועל לאספקת אוויר, והשני להוצאת תוצרי בעירה.

אבל אפילו עם מכשיר כל כך בטוח לכאורה, זה הכרחי אוורור נוסף של החדר. עדיף שיהיה מסוג מעורב. לכל הפחות, לא יהיה מיותר לצייד שסתום אספקת אוורור נוסף בקיר.

חומרים וכלים

לאחר ביצוע חישובי מערכת האוורור והפרויקט מוכן לביצוע, יש צורך להכין את החומרים להתקנת האוורור ואת הכלי המתאים. כדי לבחור את החומרים הנכונים, אתה צריך לדעת לאן ואיך תעבור צינור האוורור ולאיזה עומס הוא מיועד.

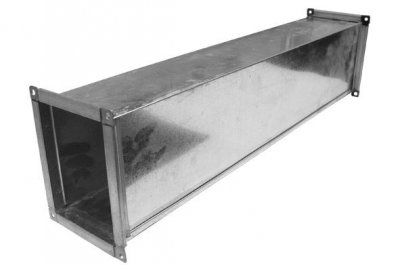

לדוגמה, ניתן לבצע אוורור תעלות מקופסאות מגולוונות, אשר עומדים היטב בחימום.

במקרה זה, התעלה מורכבת מקטעים אטומים בשיטת אוגן (סרט איטום) או אוגן (אטם).

לאחר הרכבת התעלה, השתמשו באמצעים הבאים כדי להרכיב אותה על הקיר או התקרה: מלחצייםמנגנון לאוורור מאולץ מותקן בתעלה עצמה. על פתח האוורור הפונה לרחוב הגריל מותקן כדי להגן מפני חרקים ופסולת.

הקצה השני של צינור האוורור מחובר באופן הרמטי לדוד הגז. רק צינור האוויר הקואקסיאלי, הנמכר מוכן, מוציא ומחובר לדוד, ואינו דורש הרכבה מיוחדת.

סט כלים להתקנה:

• מְחוּגָה;

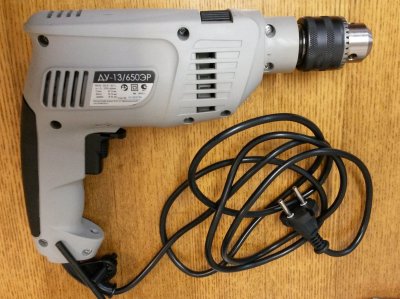

• מקדחה או מקדחת פטיש;
• מברג ומפתח אימפקט;
• פטיש ואזמל;
• מספריים לגגות;
• מפתח ברגים מתכוונן.

כלים מסוימים מבצעים מספר פונקציות בו זמנית.

לדוגמה, ניתן להשתמש במקדחה כדי ליצור חורים להרכבת תיבת אוורור, וניתן לקדוח חיתוכים גדולים יותר בקירות מסביב להיקף כדי להתקין תקשורת בקוטר גדול.

פטיש ואזמל משמשים לפינוי האזור בו תותקן צינור האוויר.

מְחוּגָה מאפשר לך למדוד את קוטר המכשיר ולבדוק את תאימותו לחישובים. מספריים לגגות שימושי לחיתוך וגיזום יריעות מתכת מהן עשויים קופסה או צינור. מפתחות אימפקט, כמו כן, יש צורך במפתחות מפתחות מתכווננים כדי לאבטח את מבנה האוורור.

שלבי הבנייה

השלבים העיקריים של בניית אוורור:

1. הֲכָנָה;
2. הַתקָנָה;
3. בּוֹחֵן.

בשלב ההכנה, מתבצעים החישובים הבאים: נפח החדר מוכפל בחילוף האוויר, המספק מידע על זרימת האוויר בחדר. לאחר מכן, באמצעות טבלה מיוחדת המבוססת על נתונים אלה, נקבע קוטר הצינורות. לדוגמה, כאשר קצב זרימת האוויר 113 מטר מעוקב לשעה הקוטר הנדרש של צינור האוויר יהיה 200 מ"מ.

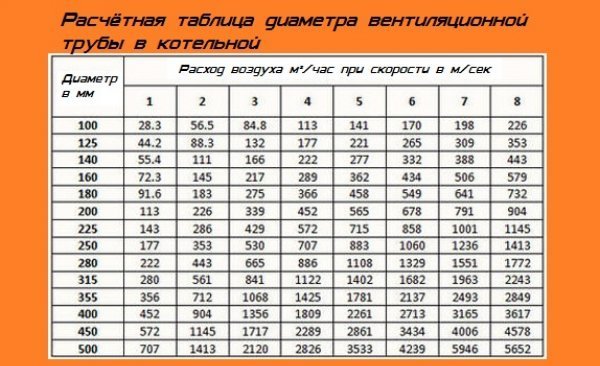

תמונה 3. טבלה לחישוב קוטר צינור האוורור בחדר הדוודים בהתאם לזרימת האוויר.

בהתחשב בכך שמיקרו אקלים טוב בחדר הדוודים דורש חידוש אוויר משולש תוך שעה, תכנון האוורור כולל אספקה ​​ופליטה או מנגנון מעורב. כאשר הכל מוכן להתקנת האוורור, התחלת ההתקנה:

• בקיר, עיגול מסמן את האזור עבור החור שדרכו תעבור צינור האוויר. יתר על כן, מידות המעגל עולות על קוטר הצינור.
• מקדחה (מנקבת) במעגל נעשים מספר חורים.
• עם פטיש ואזמלהשבר החתוך נפסל, וצינור אוויר מוכנס לתוך החור.
• פערים שנותרו סגורים עם קצף פוליאוריטן או טיט.
• מאוורר פליטה מותקן (ניתן להתקין את אספקת האוויר בצורה דומה, אך בתחתית הקיר ובקצה השני של החדר).
• מֵעַל המעבר סגור על ידי סורגכך שלא יזדהם על ידי חפצים זרים.

עבור חדרי דוודים קטנים בשטח של עד 6 מ"ר, אוורור טבעי עשוי להספיק.

המצב פשוט עוד יותר עם צינור אוויר קואקסיאלי, שבו כל האלמנטים הנדרשים כבר זמינים, ואת המכשיר צריך רק להתקין בקיר.

כאשר הכל מוכן, נבדק האוורור. כדי לבדוק את הפעולה, ניתן להשתמש גם בשיטה ה"עממית" וגם מכשירי מדידה מיוחדים:

• במקרה הראשון משחק מובא לפתיחת הערוץ ואם הלהבה נוטה לכיוון החור, אז המערכת פועלת כרגיל.
• אם יש צורך לבדוק במדויק את תאימות זרימת האוויר בחדר לערכים המחושבים, נעשה שימוש בפעולות הבאות: מַד רוּחַ.

סרטון שימושי

צפו בסרטון, אשר מדבר על תכונות התקן האוורור לדוד גז המותקן על הקיר.

כיצד לשלוט על פעולת המבנה

המשימה העיקרית של מערכת האוורור היא לספק אספקת חמצן מספקת.

מצד אחד, הוא שומר על מיקרו אקלים במצב תקין, מצד שני - מבטיח בעירה מלאה של דלק ו שחרור חום.

אם הלהבה הופכת צהובה, גבוהה ויוצרת הרבה פיח, אז אספקת החמצן המקדמת בעירה מוגבלת, ויש להתאים את פעולת מערכת האוורור בחדר הדוודים.

גם רווחתו של אדם היא מדד! אם אדם בחדר מרגיש עייף, רדום ומתקשה לנשום, אז משהו לא בסדר באוורור. יש לנקות אותו, להחליף את האלמנטים בעצמך או להזמין טכנאי.
