בלעדיו, פעולת מכשיר החימום מסוכנת! סוגי מדי לחץ להתאמת דודי גז

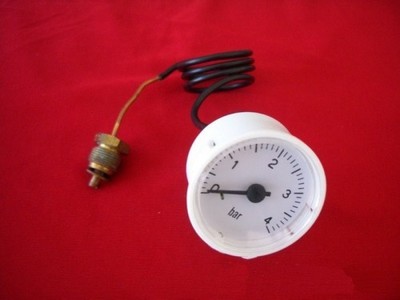

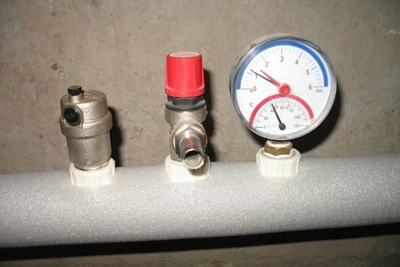

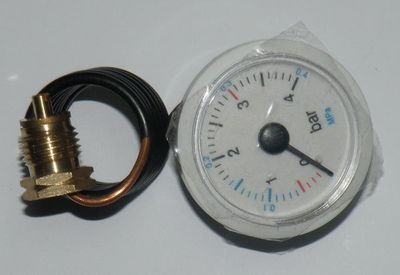

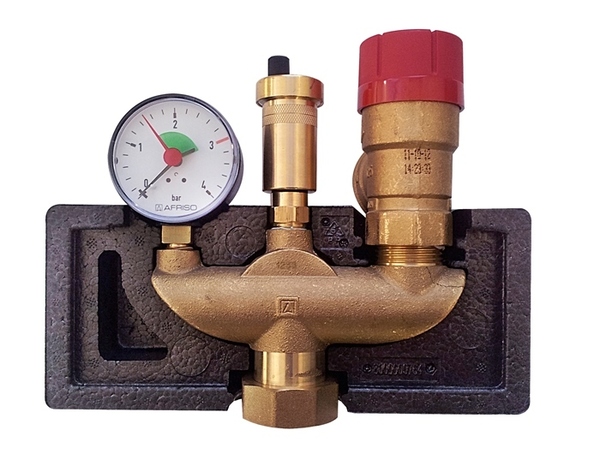

מד הלחץ קיים למטרה זו. כדי למדוד את הלחץ במערכתהוא מחובר לשסתום סיוע חירום ולפתח האוורור, כך, הבטחת בטיחות.

קריאות לחץ מחוץ לגבולות המותרים מצביעות על כך שהמערכת אינה פועלת כראוי. לחץ מופרז עלול להוביל לקרע בצנרת ואף לפיצוץ ציוד.

סיווג מדי לחץ להתאמת דודי גז

עקרון הפעולה של כל מדי הלחץ מבוסס על העובדה ש הלחץ הנמדד מאוזן על ידי כוח הקפיץ הצינורי אוֹ ממברנה דו-לוחית.

קצה אחד שלו מולחם למחזיק, והשני מחובר לחץ באמצעות מנגנון מיוחד. מנגנון זה ממיר את התנועה הליניארית של הרכיב הרגיש בתנועת המחוגים על החוגה.

מוֹפְתִי

מכשירי מדידה הנקראים מכשירים סטנדרטיים הם אלה ש... משמש לכיול אחריםמכשיר מסוג זה משמש לבדיקת ציוד ולמדידה מדויקת של לחץ נוזלים וגזים, יש להם דרגת דיוק גבוהה יותר - 0.015—0.6 יחידות דיוק המדידה המוגבר של מכשירים אלה נובע מתכונות העיצוב: אלמנט ההילוכים במנגנון ההילוכים מיוצר בדיוק רב.

מגעים חשמליים

מכשירים אלה ניטור הלחץ המרבי והודעת למערכת כאשר הוא מגיעבדרך כלל, ציוד מדידה מסוג זה משמש עבור גז, קיטור ונוזלים רגועים שאינם נוטים להתגבשות. המכשירים יכולים לשלוט במעגלים חשמליים חיצוניים כאשר מגיעים ללחץ קריטי באמצעות קבוצת מגעים או זוג אופטי.

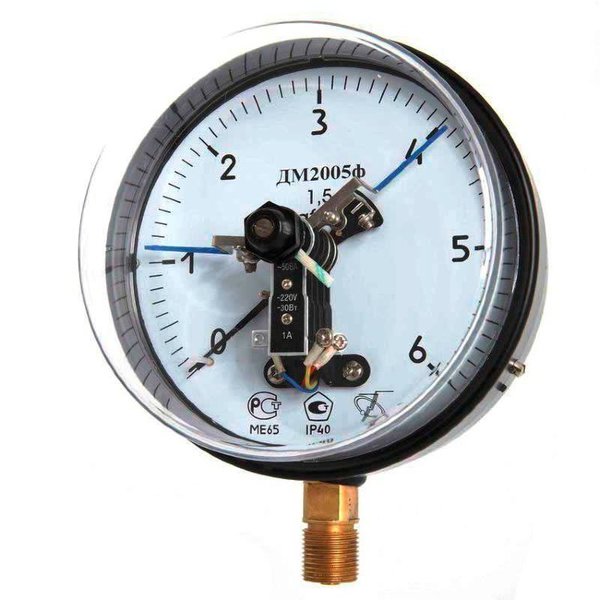

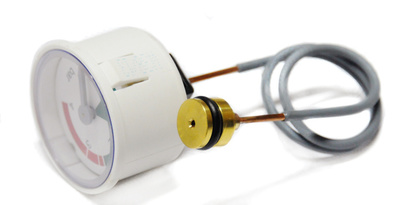

תמונה 1. מד לחץ מגע חשמלי לדוד חימום גז. למכשיר יש חוגה עם חלוקות.

מְיוּחָד

הם מוחלים למדידת לחץ עודף בתווך גזי. כל סוג של מכשיר כזה מיועד לגז מסוים, ששמו מצוין על הסקאלה. כמו כן מסומנים מדי לחץ מיוחדים. צבעים ואותיות שונים בשםלדוגמה, מכשיר שנועד למדידת לחץ אמוניה כולל מארז צהוב ואת האות "A" בשמו. סוג זה מוגן בנוסף מפני קורוזיה. דרגת דיוק של מכשירים מיוחדים 1.0-2.5 יחידות

סְפִינָה

הייחודיות של המכשירים היא הגנה מוגברת מפני לחות, אבק ורעידותמדי לחץ אלה משמשים בעיקר בבניית ספינות, ומכאן שמם. הם מתאימים למדידת לחץ של נוזלים, גזים וקיטור.

כיצד לבחור מד לחץ להתאמת דוד גז

בעת בחירת מכשירים, יש לקחת בחשבון: סוג, טווח מדידה, דרגת דיוק, גודל, עומס פונקציונלי, תנאי הפעלה.

סוגי מכשירים

על פי המבנה ועקרון הפעולה, ישנם 5 סוגים עיקריים חיישנים:

• נוֹזֵל;
• אָבִיב;
• מגע חשמלי;
• קְרוּם;
• דִיפֵרֶנציִאָלִי.

מכשירי קפיץ ונוזלים הם הפופולריים ביותר. הם מדויקים ואמינים למדי במחיר נמוך. שני סוגים אלה מתאימים היטב לבתים פרטיים ולעסקים קטנים. רוב בתי הדוודים משתמשים במדדי לחץ קפיציים.

טווח מדידת לחץ גז

זהו הפרמטר החשוב ביותר בבחירת ציוד מדידה לחדר דוודים.

העיקר הוא שלחץ העבודה בצינור הדוד יירד בטווח של 1/3-2/3 מהסולם מדידות של המכשיר. אם הלחץ נמוך יותר, שגיאת המדידה גבוהה מדי, ואם היא גדולה יותר, המכשיר יהיה עמוס יתר על המידה ויכשל לפני תקופת האחריות.

דרגת דיוק

פחות אינדיקטור זה, המדויק יותר מכשיר. דרגת דיוק — זהו אחוז השגיאה מדידות מסולם המדידה.

קל לחשב את השגיאה, לדוגמה, אם המכשיר דולק 10 אטמוספרות בעל מחלקת דיוק 1.5 יחידות, אז השגיאה המותרת שלו היא 1.5%אם קריאת המכשיר גבוהה יותר, יש להחליפו.

ניתן לזהות את התקלה רק בעזרת מד לחץ ייחוס, זה נעשה על ידי ארגון מיוחד המאמת את הציוד. מכשיר מדויק מחובר למערכת, ולאחר מכן הקריאות מושוות.

גוֹדֶל

קוֹטֶר המכשירים נבחרו בהתאם למטרה.

• 50, 63 מ"מ — להתקנה על ציוד נייד או לניטור לחץ בלוני חמצן, מכונות ריתוך.
• 100 מ"מ — הגודל הנפוץ ביותר, הנוח ביותר ברוב המקרים.
• 160 מ"מ, 250 מ"מ — לשליטה במכשירים הממוקמים רחוק ויזואלית, למשל, מתחת לתקרה של חדר דוודים.

עומס פונקציונלי

לפי סוג העומס הפונקציונלי, התקנים מסווגים כ:

• הַצָגָה — אלו מכשירים טכניים. הם מודדים לחץ.
• איתות — לשלוט במעגל החשמלי החיצוני.
• למדידה מדויקת יש דרגת דיוק 0.6-1.0 יחידות
• מוֹפְתִי משמשים לבדיקת דיוק של מכשירים אחרים.
• הקלטה עצמית רשום את הלחץ בצורת דיאגרמה על נייר.

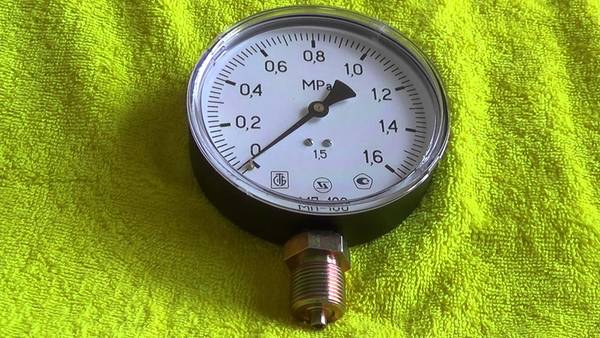

תמונה 2. מד לחץ דגם לדוד גז. למכשיר דיוק גבוה והוא משמש לכיול מכשירים אחרים.

תנאי הפעלה

המכשיר נבחר תוך התחשבות בסביבה בה הוא ישמש. הסביבה יכולה להיות שונה, כולל אגרסיבית. ישנם מכשירים עם מארזים שונים, חשוב לשקול האם הם יעבדו בתנאי לחות, אבק, רעידות, על מנת למנוע התפתחות קורוזיה או נזק למארז.

כללי התקנה עבור המכשיר

אין להתקין את מד הלחץ אם:

• אין שום חותם או סימן המעידים על כך שהבדיקה בוצעה.
• תקופת האימות פגה.

• יש נזק גלוי, כגון סדקים.
• החץ לא חוזר לאפס כאשר הוא כבוי.
• הַתקָנָה בגובה של יותר מ-3 מטר מהאתר אסור.

המכשיר מותקן באופן כזה שהקריאות נראות בבירור. קנה המידה צריך להיות אנכי או בעל הטיה 30°.

קוטר מד הלחץ צריך להיות לא פחות מ-100 מ"מ, בגובה 2-3 מטר — לא פחות מ-160 מ"מ.

המכשיר חייב להיות מואר מספיק, אך להגן מפני אור שמש ישיר ו השפעות סביבתיות.

יש להדק את מד הלחץ על ה-T, אך אין להדק את המכשיר עצמו מספיק כדי לאפשר לכל האוויר לצאת בחופשיות.

כלים וחומרים

להתקנה תזדקק לסט כלים מינימלי הזמין בכל בית. תצטרכו: ערכת אינסטלציה, פטמה ומפתח ברגים, מד לחץ עצמו, שסתום תלת-כיווני וצינור אימפולס במקרים בהם נבחרה שיטת חיבור כזו, היכן שהיא תידרש. במקרים מסוימים, יש צורך במתאם.

התקנה ישירה

מד הלחץ מוברג מיד על מתאם מרותך מראש עם אטמים מיוחדיםשיטה זו היא הפשוטה ביותר, היא משמשת במקומות בהם אין עליות לחץ קבועות ואין צורך בהחלפה תכופה.

על שסתום תלת-כיווני

על מתאם מרותך מראש מותקן שסתום תלת-כיווני, ומותקן עליו מד לחץ.

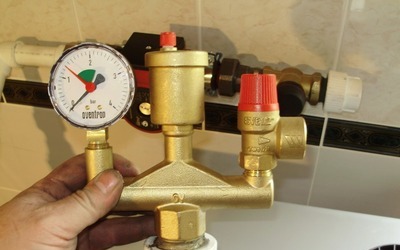

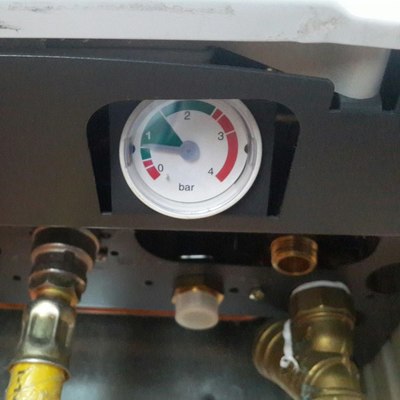

תמונה 3. מנומטר לדוד גז, מותקן על שסתום תלת-כיווני. עם התקנה זו, המכשיר קל יותר לתפעול וקל להחלפה.

שיטה זו משמשת אם במהלך הבדיקה יש צורך להעביר את הציוד ללחץ אטמוספרי באמצעות שסתום זה. בשיטת התקנה זו, מד הלחץ ניתן להחלפה מבלי להפריע לפעילות המערכת.

שימוש בצינור דופק

המכשיר מותקן גם באמצעות צינור פולסים, אשר יגן עליו מפני נזק. למטרה זו, מתאם מולחם מראש חברו אליו צינור ושסתום תלת-כיווני, ומד לחץ מוברג אליו.

לפיכך, ההתקנה מתבצעת במקום בו מגע של מכשיר המדידה עם קיטור חם אפשרי. שיטה זו מגנה על מד הלחץ מפני נזק.

בְּדִיקָה

בדיקת ציוד מדידה עם שסתום תלת-כיווני מתבצע באופן הבא:

• בעמדת עבודה שימו לב לאינדיקציות מכשירים.
• שסתום תלת-כיווני לאט פנה שמאלה רבע סיבובמד הלחץ מנותק מהדוד ומחובר לאטמוספרה, החץ אמור לחזור בצורה חלקה ל... סימן אפס.
• סובבו את הברז לאט חזרה ימינה רבע סיבוב, חץ המכשיר צריך לחזור למיקום הקודם.

אם החץ נע בתנועות פתאומיות, זה אומר ש הפטמה והברז סתומים, צריך לנשוף אותם החוצהלשם כך, סובבו את הברז כך שמים (גז) יזרו, ולאחר מכן החזירו אותו למצב עבודה.

סרטון שימושי

צפו בסרטון, אשר מדבר על תכונות חיישן הלחץ בדוד גז.

מַסְקָנָה

קריאות מד לחץ חשוב לבדוק באופן קבועעלייה בלחץ עשויה להצביע על מנעול אוויר, סתימת צינור או התקנה שגויה של הדוד.

ירידה בלחץ מצביעה על דליפה אפשרית במעגל הצינור.

על ידי בדיקה קבועה של מד הלחץ, ניתן להגדיר את הדוד בצורה אופטימלית, למנוע תקלות במערכת ואפילו מצבי חירום.

אם יש צורך בהתקנה או החלפה של המכשיר, אז עליך לפנות למומחים. ההתקנה והבדיקה חייבות להתבצע על ידי טכנאי מוסמך באמצעות ציוד מיוחד.
