מגן על ציוד מפני מצבים בלתי צפויים! איזה מייצב מתח הוא הטוב ביותר עבור דוד גז

במגזר הפרטי זה לא נדיר נחשולי מתח, ודודי גז הם ציוד מדויק ביותר הרגיש לאיכות הזרם הנצרך.

בעיה זו נפתרת על ידי ווסת מתח. במקרה של בעיות בלתי צפויות באספקת החשמל, המכשיר מגן על לוח הדוד מפני נזק ומאריך את חיי מערכת החימום. מייצבים נבדלים זה מזה הן בעיצוב והן בעקרון הפעולה, לכן חשוב לדעת כיצד לבחור את המכשיר הנכון. מייצבים ביתיים מגיעים בשלושה סוגים: אלקטרומכניים, תיריסטורים וממסרים.

כיצד לבחור מייצב מתח טוב לדוד גז

הפרמטרים העיקריים בעת בחירת מייצב מתח לדוד גז הם: סוג הרגולטור, טווח הספק ומתח חשמלי.

בעת בחירתם, הם מונחים על ידי נתוני הדרכון של המכשירים ותוצאות מדידת המתח ברשת. בשעות שונות של היום.

ישנם דגמים רבים של ווסתים בשוק, וכדי לבחור את המכשיר המתאים למערכת החימום, נלקחים בחשבון הפרמטרים הבאים.

איזה כוח חשמלי ניתן להשתמש בו?

ההספק החשמלי של הדוד מצוין בגיליון הנתונים הטכניים. הספק הקלט הממוצע של מערכות חימום הוא 100-200 וואטבמערכות חימום מודרניות, במיוחד בדודי קיר, יש משאבת סירקולציה מובנית.

זרם ההתנעה של מכשיר כזה עולה על צריכת החשמל 4-5 פעמיםבעת בחירת מייצב, מומלץ להכפיל את ההספק המצוין בדרכון הדוד. ב-5 ולהוסיף עוד 10%זה יהיה הערך המתאים. אם התיעוד מציין את ההספק 200 וואט, זה אומר שהמייצב יתאים 1 קילוואט.

כדי לברר את דירוג ההספק המשוער בוואטים, אתה צריך להכפיל את קריאת וולט-אמפר ב-0.7.

זמן רגולציה, שהוא טוב יותר

תגובת המייצב זה לא קורה מיד. חשוב שהאלקטרוניקה של הדוד לא תיפגע במהלך תקופה זו.

פרמטר זה מציין את גודל ירידת המתח שהמייצב יכול לפצות עליה בפרק זמן של שנייה אחת. ככל שזמן הרגולציה קצר יותר, כך ייטב לדוד.

מַד 20 וואט לשנייה כלומר שהמכשיר יתקן את ירידת המתח תוך שנייה אחת ב-20 וואט, שהוא די קטן ולא מספיק כדי להגן על האלקטרוניקה של מערכת החימום.

הם מגיבים הכי לאט מייצבים אלקטרומכנייםמכשירים כאלה אינם יכולים להגן באופן אמין על לוח הדוד מפני שחיקה, ולכן סוג זה של שנאי אינו משמש בדרך כלל לחדרי דוודים.

מייצבים ממסר להגיב לעליות מתח מהר יותר, להתמודד עם עליות זרם חשמלי תוך 0.1-0.2 שניותמהירות זו מספיקה למדי כדי להגן על דוד הגז.

הטובים ביותר הם רגולטורים של תיריסטורים, מהירות עיבוד ירידת המתח שלהם היא 10-20 מילישניות, קפיצה כזו לא תשפיע בשום צורה על האלקטרוניקה של מכשיר החימום.

הגנה על מתח גבוה, מדוע היא נחוצה

מייצבים עם הגנה כזו להגן על הדוד מפני הפרעות מתח גבוה וקפיצות מתח, כמו, למשל, מכת ברק.

הִתקָרְרוּת

למייצבים יש מערכת קירור שלושה סוגים:

• טִבעִי.
• כָּפוּי.
• שַמנוּנִי.

כיום, ניתן למצוא בשוק יותר ויותר וסתים עם מערכת קירור טבעית. אין מאווררים במכשירים כאלה, מה שאומר שהפעולה שלהם שקטה, אין להבים ששואבים אבק לתוך המערכת. אבל עיצוב זה יקר יותר מכיוון שהוא משתמש באלמנטים חזקים מאוד. ווסת עם סוג קירור זה שווה קנייה אם הוא יותקן בחדר שינה שבו נדרשת שקט.

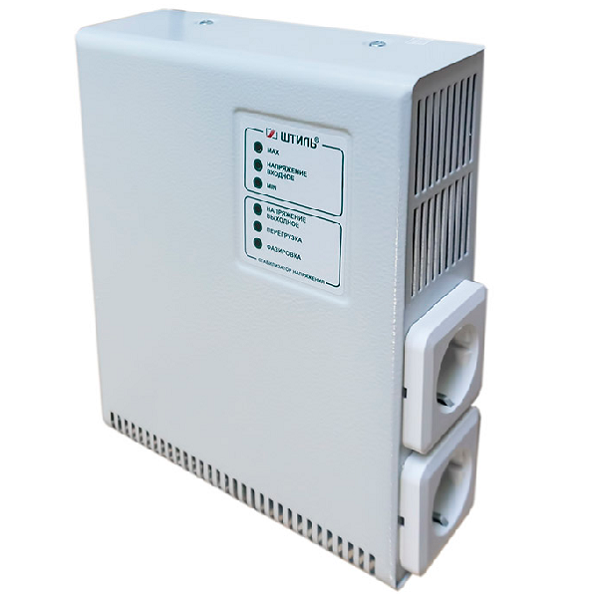

תמונה 1. מייצב מתח לדוד גז "שטיל" עם קירור טבעי.

רוב המייצבים מכילים מערכת קירור מאולצת, אשר פועל באמצעות מאווררים בעלי ביצועים גבוהים ועם רעש נמוך, אשר מזרימים אוויר לחלקי החשמל של המכשיר. המערכת פועלת באופן אוטומטי, ומגיבה לקריאות טמפרטורה קריטיות.

קירור שמן זה נדיר. סוג זה של ציוד משמש בעיקר לציוד חיצוני.

בחירה לפי מתח הפעלה

למייצבים יש סף מתח נמוך יותר 140-160 וולט, אם מדד הרשת נמוך אף יותר, עליך ליצור קשר עם ארגון תחזוקת רשת החשמל המקומי. אפילו לגופי פיקוח על התקציב יש גבול עליון. 250-260 וולטכאשר הזרם החשמלי ברשת עובר את טווח זה, הנתיך ייכבה והמייצב פשוט יכבה את הדוד.

לא מומלץ לרכוש וסת בעל מאפיינים נמוכים יותר, אחרת הדוד יכבה כל הזמן, דבר שאינו מקובל, במיוחד בחורף. ככל שטווח המתחים רחב יותר, כך ייטב לאלקטרוניקה של הדוד, אך עלות הרגולטור גבוהה יותר.

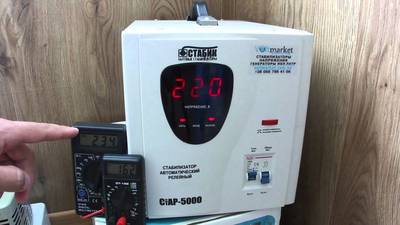

בעת בחירת מייצב לדוד, בודק מודד את קריאות המתח ברשת החשמל בזמנים שונים של היום והלילה.

המתח הנמוך ביותר נצפה בדרך כלל בין השעות 20:00 ל-23:00, הגבוה ביותר אינו צפוי. לערכים הקטנים והגדולים ביותר מתווספת עתודה מסוימת, ועל סמך הנתונים המתקבלים נבחר ווסת מתאים.

טווחי מתח ממוצעים לסוגי הרגולטורים השונים יש את הדברים הבאים:

• מִמסָר: 120-260 וולט.
• מֵכָנִי: 150-250 וולט.
• תיריסטור: 120-300 וולט.

דרגת ההגנה

מחוון זה מציין את מידת ההגנה של המכשיר עצמו מפני השפעות סביבתיות: אבק, מים וכו'. בדרך כלל, מייצבים של דוד יש דרגת הגנה IP20, כלומר לא אטום הרמטית.

כיצד לבחור את סוג המייצב

יש לבחור את סוג המייצב בהתבסס על התנאים שבהם הוא יפעל ופרמטרי הדוד.

מייצב אלקטרומכני

קולט הזרם נע לאורך סיבובי השנאי באמצעות כונן. המתח מווסת על ידי שינוי מספר הסיבובים של הסליל המשני.

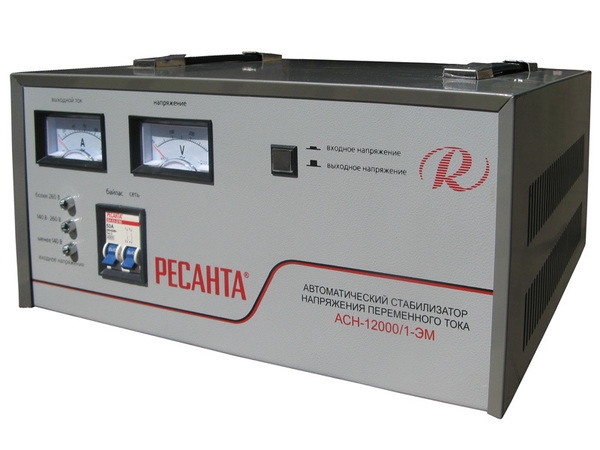

תמונה 2. מייצב מתח לדוד גז מסוג אלקטרומכני. יצרן "Resanta".

התהליך כולו נשלט על ידי אוטומציהווסתים כאלה נרכשים בעיקר עבור טלוויזיות ומקררים; הם אינם מומלצים עבור דוודים.

יתרונות:

• עמידות לעומס יתר.
• עם תחזוקה שוטפת הם עובדים עד 5 שנים.
• דיוק הייצוב 2-3%.

חסרונות:

• לא יכול לעבוד כראוי בתנאים קרים.
• יש צורך להחליף את מברשת קולט הזרם כל 3-4 שנים.
• זמן תגובה - 10 וולט לשנייה.
• זה עושה רעש בזמן עבודה.
• נוצר ניצוץ פתוח.

מייצב תיריסטורים

הסוג המועדף ביותר ציוד לדודי גז. הוא פועל על פי עקרון יצירת מספר חוטים חשמליים מהסליל המשני של הסליל.

ויסות הזרם מושג באמצעות תיריסטורים ומעבד.

יתרונות:

• חיי שירות ארוכים, 10-15 שנים.
• מהירות תגובה 10—20 אלפיות השנייה.
• דיוק כוונון מתח המוצא 5-8%.
• עמידות בפני עליות מתח תכופות.
• חסין מפני קור.
• עמידות בפני הפרעות חשמליות.
• שקט לחלוטין.
• מגן על הדוד גם במקרה של קצר חשמלי בשנאי.
• גל סינוס חלק.

חסרונות:

• מחיר גבוה.
• קיימת אפשרות של שחיקה של התיריסטורים או לוח הבקרה, מה שמחייב תיקונים יקרים.
• דורש קירור תחת עומסים גבוהים.

מייצבים ממסר

הזול ביותר שלושה סוגים של ווסתים בשוק. הם מייצרים כוונון מתח גס שלב אחר שלב על ידי מעבר בין אלמנטים באמצעות ממסר. מכשיר זה מתאים לדוד ולא כפשרה, בהיעדר משאבים למכשיר יקר יותר.

יתרונות:

• מידות קומפקטיות.
• משקל קל.

• זמן תגובה 50 וולט לשנייה.
• עמידות בפני עליות מתח תכופות.

חסרונות

• במהלך הפעולה, ניתן לשמוע קליקים של הממסר.
• אורות מהבהבים.
• דיוק כוונון נמוך, 5-8%.
• אין סנכרון גלי סינוס.

מידות ומשקל

למייצבים ממסר יש את המשקל והמידות הקטנים ביותר, מכיוון שהם אינם משתמשים בקירור או ברדיאטורים. משקלו של מכשיר כזה 2-4 ק"ג, והמידות הן בממוצע 135*203*93 מ"מ. ווסתים של תיריסטורים הם הנפוצים ביותר עקב מערכת הקירור ובעלי המשקל הגדול ביותר, בערך 10 ק"ג. מידות ממוצעות של שנאים כאלה 460*275*178 מ"מ.

בחר יצרן

אותו יצרן אינו מייצר את כל סוגי המכשירים. בדרך כלל החברה מתרכזת על סוג מסוים של מכשירים. ישנם מייצבים מיובאים ומקומיים באיכות טובה.

עדיף לתת עדיפות לחברות מוכחות ומוכרות. לדוגמה: רזנטה, לידר, אנרג'י, סוון, לוקסאון — מייצבים ממסר; LogicPower, Luxeon, Rucelf, Solby, Resanta — אלקטרומכני; וולטר, לידר, לוקסאון, שטיל, פרוגרס - שנאים תיריסטורים. ישנם יצרנים רבים אחרים ראויים שאת מוצריהם ניתן למצוא בחנויות.

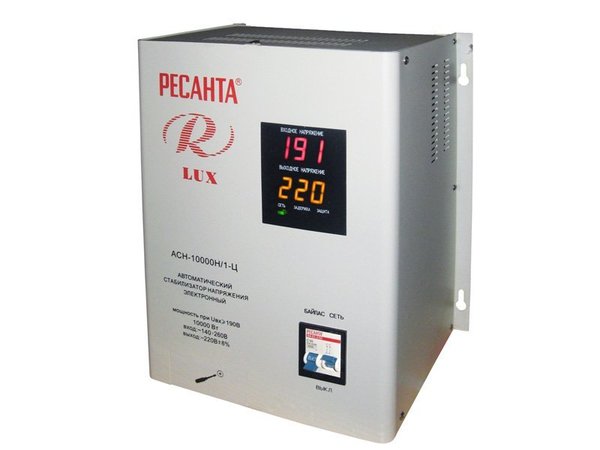

תמונה 3. מייצב מתח לדוד גז מסוג ממסר. יצרן "Resanta".

עלות ממסרים, מכשירים אלקטרומכניים ואלקטרוניים

היקרים ביותר הם אלו של התיריסטורים (מ-6500), והזולים ביותר הם וסתים ממסרים (החל מ-3 אלף רובל.). בעת בחירת מייצב מתח לדוד, המחיר אינו מדד לאיכות גבוהה יותר. באותו מחיר, ניתן לרכוש גם מכשיר לא מתאים וגם מכשיר אמין העונה על כל דרישות הצרכן. עבור ציוד חימום יקר, עדיף לבחור שנאי איכותי ממותג מוכח.

במהלך פעולת הרגולטור המחיר עבור קילוואט אחד שווה בערך ל:

• בקר ממסר: 700—1500 רופי הודי
• אלקטרומכני: 900—1600 רופי הודי
• אֶלֶקטרוֹנִי: 2500-6 אלף רובל.

סרטון שימושי

צפו בסרטון, המספר כיצד לבחור מייצב מתח לדוד גז, ומספק השוואה בין מספר דגמים.

מַסְקָנָה

יצרני דודי גז מציינים את דרישות אספקת החשמל במדריך ההפעלה ומסרבים לתיקונים במסגרת האחריות אם נקודה זו אינה מתקיימת. דודי גז מתקלקלים לעתים קרובות יותר. קשורים לשחיקה של לוח הבקרה עקב נחשול מתח, לכן ווסת מתח נחוץ.

מייצב לחדר הדוודים לקנות בחנות מתמחה, כאשר למוצרים יש תעודות תאימות, ואנשי צוות מוסמך יעזרו לכם לבחור את המכשיר המתאים לדוד שלכם כך שהמערכת תשרת במשך שנים רבות.
