הפסקות חשמל אינן סיבה לקפיאה! סוגי סוללות לדודי גז של UPS

דוד הגז המודרני מצויד ב- מערכות בקרה אלקטרוניות שונותחיישנים ויחידת בקרה אלקטרונית, אך לצורך פעולה רגילה של המכשיר, נדרשת גם משאבה לשאיבת נוזל הקירור.

במקרה של הפסקות חשמל או קפיצות מתח מייצב מתח או ספק כוח אל פסק (UPS) יהיו שימושיים.

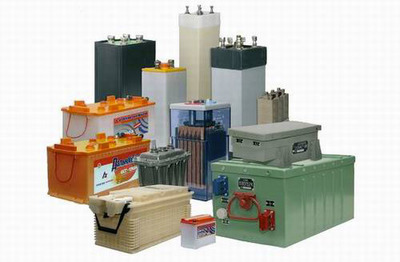

סוגי סוללות לאספקת חשמל רציפה לחימום

במקרה של הפסקת חשמל, ה-UPS יוכל לשמור על מערכת החימום תקינה למשך זמן מה. מקור נוכחי למכשיר זה יש סוללה. זמן הפעולה של מערכת חימום ללא אנרגיה תלוי במאפייניה.

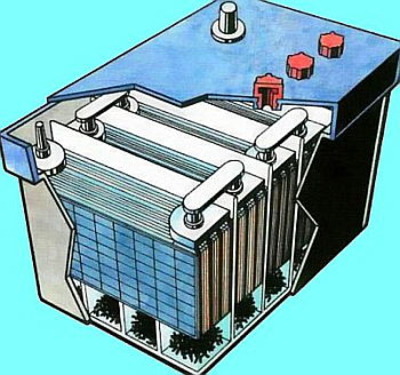

חומצת עופרת

היו הומצא במאה ה-19, אמין וזול. עקרון הפעולה מבוסס על חיזור אלקטרונים של תחמוצת עופרת ביחס ללוחות עופרת. הוא מיוצר שלושה סוגים:

1. רָטוֹב - סוללות ניתנות לתיקון, המחוברות בטור בלוקים המורכבים מלוחות עופרת בתוך אלקטרוליט חומצה גופרתית נוזלי.

במהלך הטעינה, מטען האלקטרונים של חומצה גופרתית מתחדש, ואנרגיה חשמלית מצטברת. במקרה של טעינת יתר, מתרחש תהליך סולפציה אלים עם היווצרות מימן חופשי.

מימן הוא חומר נפץ, לכן לא מומלץ להשתמש בסוללות כאלה בחללים סגורים ללא אוורור מאולץ. החסרונות כוללים צריכת חשמל נמוכה חיי השירות מכשירים: 3-5 שנים, כמו גם שלהם משקל גדולבעזרת תוכנית פריקה-טעינה שנבחרה כראוי, ניתן להאריך את חיי השירות. עד 10 שנים.

2. כנס אגבי — סוללות שאינן דורשות תחזוקה במארז סגור. במקום לוחות הפרדת עופרת, משתמשים בסוללות מיוחדות חומרי מילוי פיברגלסהאלקטרוליט ממוקם בין הסיבים, מה שמאפשר הגדלת שטח המגע של האלקטרודות והאלקטרוליט. במהלך הטעינה, גזים משתחררים באופן מועט ויוצאים דרך שסתומים מיוחדים. סוג זה ניתן להשתמש בו בבנייני מגורים, אך תוכנית יחידת הטעינה חייבת להתאים לפרמטרי הסוללה.
3. לְהַגלִיד — סוללות שאינן דורשות תחזוקה במארז סגור. האלקטרוליט בהן מיוצג על ידי בצורת ג'להגזים הנפלטים נספגים על ידי הג'ל וממוחזרים למצבם המקורי. בעת טעינה מחדש, המכשירים עלולים להתחמם. גודל קטן, עוצמה וקיבולת מעוליםהם קלים לתחזוקה, אך דורשים עמידה בתוכנית טעינה-פריקה.

מַטעֵן כל סוגי סוללות חומצה נוצר על ידי זרמים קטניםבטמפרטורות נמוכות, ההספק יורד, ופריקה חזקה עלולה להשבית את רכיב הכוח. סוללות עופרת פופולריות בשל עלותן הנמוכה. באספקת חשמל ללא הפרעה AGM ו-GEL נפוצים יותר סוללות - הן ידידותיות לסביבה ואינן דורשות אוורור מאולץ בחדר.

בְּסִיסִי

סוללות אלקליין מתחרות בסוללות חומצה. הן ניקל-קדמיום, ו ניקל-ברזל, עם שירות ולא עם שירות.

יתרונות מכשירים:

• אפשרות לפריקה חזקה מבלי לפגוע בסוללה;
• טעינה מהירה עם זרמים גבוהים;
• אתה לא צריך לטעון אותו לחלוטין;
• קל לתחזוקה ועמיד.

לסוללות אלקליין יש כמה חסרונות:

• זְמִינוּת אפקט הזיכרוןקיבולת הסוללה פוחתת אם היא לא מתרוקנת לחלוטין. לרוב הממירים בספקי כוח יש סף מתח נמוך יותר והם כבים כאשר המתח יורד ל-9 וולטעם פרמטרים אלה, הסוללה עדיין טעונה 35-40%, כך שיהיה צורך לבחור את האלקטרוניקה עם סף המתח הנמוך ביותר.
• תחזוקה נדרשתבסוללות אלקליין פעם בשנה החלף את האלקטרוליט. ישנם אטומים של ניקל-קדמיום שאינם דורשים תחזוקה, אך הם יקרים מאוד.
• רָחָב משרעת מתח הפעלה: 10-17 וולטלהפעלה, נדרשת יחידת בקרה הפועלת בטווח מתח זה.
• קושי במחזור וסילוק סוללות פסולת: רכיבים של מכשירים עלולים לפגוע בסביבה.

סוללות אלקליין מתאימות למדי למערכת UPS במקרה של יישום מערכת טעינה מגנרטור דיזל.

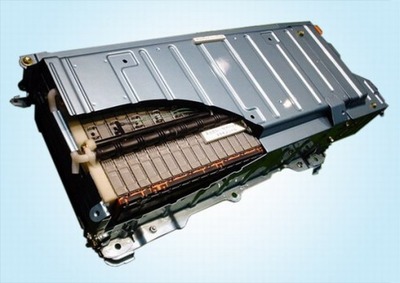

לִיתִיוּם

סוללות ליתיום היו הומצא בשנות ה-50 של המאה העשריםמהות הטכנולוגיה טמונה במה שנוצר מתח אלקטרוכימי של ליתיוםכאשר משתמשים בחומרים שונים כקתודה, תגובת חמצון הליתיום יכולה להיות הפיכה.

בהתחלה השימוש במכשירים גרם לאופוריה.

אבל ב דור ראשון היה חיסרון משמעותי: לאחר מספר מסוים של טעינות ופריקות, יוני ליתיום, שהתאספו ל"מחטים", הגיעו לקתודה וגרמו קצר חשמלי עם פיצוץ סוללות.

לִפנֵי חברת סוני לא הציג את המכשיר דור שני (לפני 1991)סוללות ליתיום טופלו בזהירות רבה.

הַיוֹם סוללות ליתיום-יון בטוחות הודות לשימוש בליתיום ברזל פוספט בעל ננו-מבנה (LiFePO4) כקתודה. יתרונות הדור השלישי:

• לִסְבּוֹל עד 5,000 מחזורים פריקה-טעינה;
• עובדים בן 25 בערך;
• הם אינם דורשים תחזוקה;
• קוֹמפָּקטִי;
• שוקלים מעט.

ייתכן שתתעניין גם ב:

האם רשת החשמל בלתי צפויה? מייצב מתח לדוד גז ימנע כשל בציוד

כדי להבטיח שהחימום ואספקת המים יעבדו ללא הפרעה: כיצד לבחור מסנן מים לדוד גז?

דרך להפחית עלויות: כיצד להתקין מד חימום בדירה?

כיצד לבחור אספקת חשמל רציפה לדוד גז?

בעת בחירת ספק כוח רציף לדוד גז, עליך לשים לב על הגורמים הבאים:

• עַל יְכוֹלֶתפרמטר זה קובע כיצד יעבוד לאורך זמן הדוד שלך. נדרשת סוללה קטנה יותר אם קפיצות המתח הן לטווח קצר. במידת הצורך, הפעל את הדוד במשך כמה שעות, שווה להצטייד מספר, מחוברים במקבילאם צריכת החשמל של דוד ממוצע היא 200 וואט/שעה, אז זה כנראה יעבוד 8 שעות על הסוללה עם פרמטרים 100 אמפר/שעהאם מרווחי הפסקות החשמל ארוכים יותר, גנרטור אוטונומי כלול במערכת.

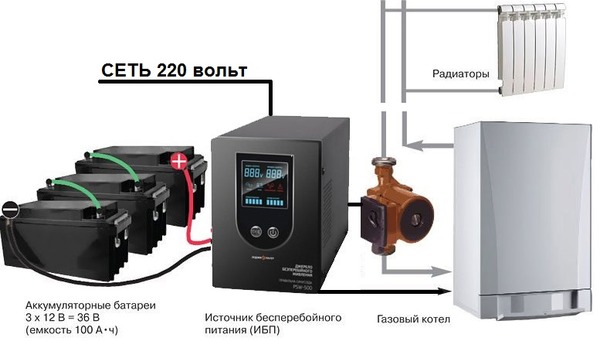

תמונה 1. תרשים של מערכת חימום עם דוד גז: שלוש סוללות בהספק של 100 A/h מחוברות לאספקת החשמל הרציפה.

• עַל מֶתַח, שבו הדוד פועל. ישנן סוללות ב-1.2, 2.4, 6, 12 וולטכדי לקבל 24, 48 וולט, הם מחוברים בטור. מתח הכניסה לדוד מצוין בדרכון או על לוחית המידע הטכנית.
• עַל עֲמִידוּתכאן אתה צריך להחליט אם כדאי לקנות אחד יקר, אבל ליתיום-יון עמיד לאורך זמן סוללה או קנייה עופרת זולה מכשיר שיימשך זמן רב 4-5 שנים.
• עַל גודל ומשקלסוללות ליתיום-יון 5-7 פעמים קל יותר מעופרת ו ב-80% פָּחוֹת.
• בעת החלפת הסוללה, מומלץ לשים לב ל גודל ומידות הטרמינלשווה לבדוק קוטביות חיבורים, כמו גם קיבולת ועוצמה.

מערכת מרובת מכשירים: מאפייני הרכבה

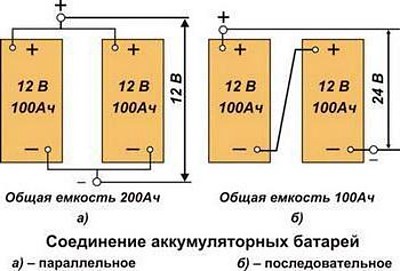

אם ישנן מספר סוללות במערכת חשוב לא לבלבל בין הקוטביות לשיטה חיבורים. יש חיבור טורי וחיבור מקבילי:

• ברצף מספר סוללות מחוברות פלוס למינוסנוצרת "שרשרת". כל האלמנטים המחוברים חייבים להיות בעלי אותם פרמטרים, במיוחד אם משתמשים באלו העופרת.
• במקרה שיש צורך להגדיל את הקיבולת הכוללת של התקני אחסון אנרגיה, הוא משמש מַקְבִּיל חיבור. כאן חלים שני צמיגים: החיובי מחובר להדקים החיוביים, השלילי לשלילי. בשיטה זו, הקיבולת הכוללת של הסוללות תהיה סכום הקיבולים של רכיבי המעגל.

אם בטעות תהפוך את הקוטביות, זה יקרה קצר חשמליבעומס יתר כזה, הסוללה עלולה להתפוצץ. כדי למנוע זאת, כאשר המגעים סגורים תבדוק אם יש ניצוץאם המגעים "נסדקים", עליך לבדוק את הקוטביות של החיבור בעזרת מולטימטר או מנורת דיודה.

סרטון שימושי

צפו בסרטון, שיסביר לכם איזו סוללה תגרום לדוד הגז שלכם להחזיק מעמד זמן רב יותר.

האם כדאי לקנות מצבר לרכב עבור UPS?

אספקת חשמל רציפה המבטיחה פעולה בטוחה של דוד גז ממוקמת בדרך כלל באזור מגוריםיישום של סוללות עופרת-חומצה קונבנציונליות לרכב עבור UPS בבתים פרטיים בִּלתִי רָצוּיעבור סוללות מסוג זה, מאורגנים ארון סוללות ופתח פליטה מאולץ, מכיוון שמשתחרר מימן דליק במהלך הפעלת המכשירים.
