עדיף לבדוק עשר פעמים מאשר לעשות זאת שוב פעם אחת. חימום בית עם דוד גז: דיאגרמות וחישובים

בניית מערכת חימום תמיד מתחילה בתרשים. אי אפשר לקבל אישור בלי זה. בארגון המספק גז.

התרשים גם יעזור לך להבין, כמה צינורות, רדיאטורים, אביזרים יידרשו, היכן לחבר את החיווט החשמלי, היכן לבצע את הארובה.

בלעדיו, לא ניתן יהיה לחשב את עוצמתו של דוד גז.

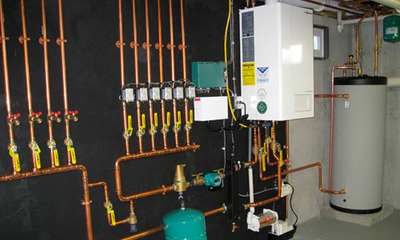

מידע כללי על מערכת חימום עם דוד גז

התוכנית עצמה אישי לכל בנייןאבל יש מאפיינים בסיסיים שצריך לחשב לפני הבנייה.

מיקום הצינורות, קוטרם, מספר רדיאטורי החימום ומיקום ההתקנה שלהם בבית, כל זה מחושב לפני ההתקנה.

כדי לעשות זאת, עליך שני חישובים עיקריים מערכות חימום: הידראוליות ותרמיות.

כוח תרמי

עם הגדרת אינדיקטור זה מתחילים החישובים. בלעדיו, אי אפשר לקבוע במדויק את קוטר הצינורות. וכל מיני ענפים וצמתים. כמות החום הנדרשת לחדר מחושבת בכמה דרכים.

לְדוּגמָה נוסחת החישוב בה נעשה שימוש היא: ש_ט=V*ΔT*K/860. אֵיפֹה ש_ט — ההספק התרמי הנדרש בקילוואט/שעה. ו — נפח החדר המחומם, ΔT — הפרש הטמפרטורה בין הטמפרטורה הרצויה בבית לבין הטמפרטורה בחוץ (כפור בחורף).

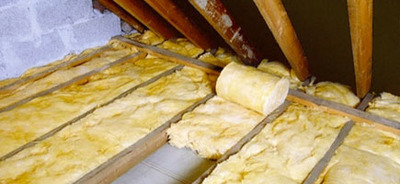

מְקַדֵם אֶל מציין את הבידוד התרמי של החדר, ממוקם בטווח שבין 1 ל-4, עם צעד של אחד (1 - ללא בידוד; 4 - לבית יש קירות עבים והוא מבודד היטב, מינימום חלונות ודלתות).

מְדוּיָק מחוון ההספק התרמי ניתן על ידי נוסחה אחרת: ש_ט=(100*S)* ΔK/1000איפה ש — שטח החדר המחומם, ו ΔK זהו מקדם שנקבע לפי טבלאות ב SNiP 71.13330.2017.

חישוב הידראולי

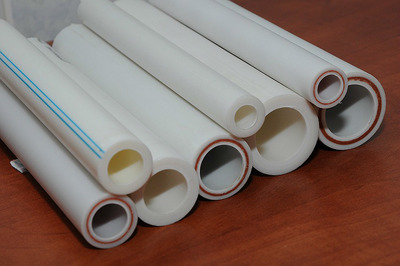

חישוב משוער של ההידראוליקה של מערכת החימום הוא כדלקמן. קוטר הצינור נקבע על ידי הטבלה SNiP 41-01-2003זה מציין אילו צינורות נדרשים לחדר מסוים. מספר הרדיאטורים שווה למספר החלונות בתוך הבית. אורך הרדיאטור אינו פחות מאורך החלון.

מאפייני הדוד ומחזור גז

הֶכְרֵחִי כּוֹחַ דוד שאנו מקבלים במהלך חישוב תרמי של מערכת החימום, אך זהו רק אחד המאפיינים שלו. משתמשים הזקוקים למי חממה בוחרים בדגמים של דוודים דו-מעגליים. מאפיין חשוב נוסף הוא חומר מחליף חוםמי שרוצה לחסוך כסף בוחר בתנורי חימום עם מילוי פלדה, אבל מחליפי חום כאלה שחיקה תוך 10 שניםהאפשרות נחשבת אמינה. בביצוע ברזל יצוק.

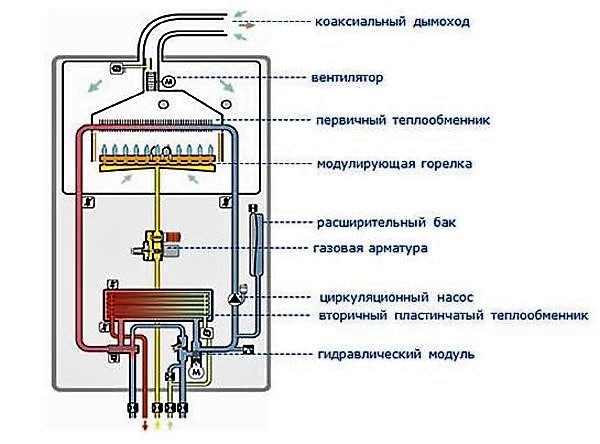

תמונה 1. מבנה פנימי של דוד גז. תנועת הגזים דרך הארובה מוצגת באמצעות חצים.

מאפיין אחרון: סגנון ביצועים (מותקן על הרצפה או על הקיר). לדירות ובתים קטנים יתאים בצורה מושלמת רָכוּב דגמים. הם קלים משקל, קלים יותר להתקנה ואינם דורשים חדר נפרד. קוֹמָה האפשרות נמצאת בשימוש בבניינים בשטח של 100 מ"ר

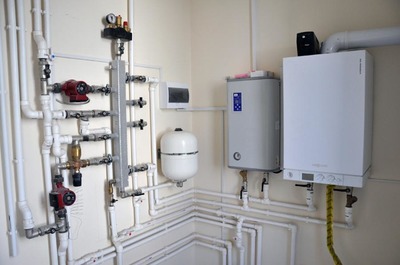

דוגמאות לתוכניות חימום לבית פרטי

דיאגרמת חימום אישי לכל בנייןהיא לא תלוי בחומר, שממנו בנוי הבית (עץ, לבנים, בלוקי בטון). החומר שממנו עשויים הקירות משפיע על מקדם אובדן החום, ולכן על עוצמת דוד הגז. בתרשים עצמו מספר החלונות, הקומות, השטח והשפעת ה"הקלה" הפנימית בניינים.

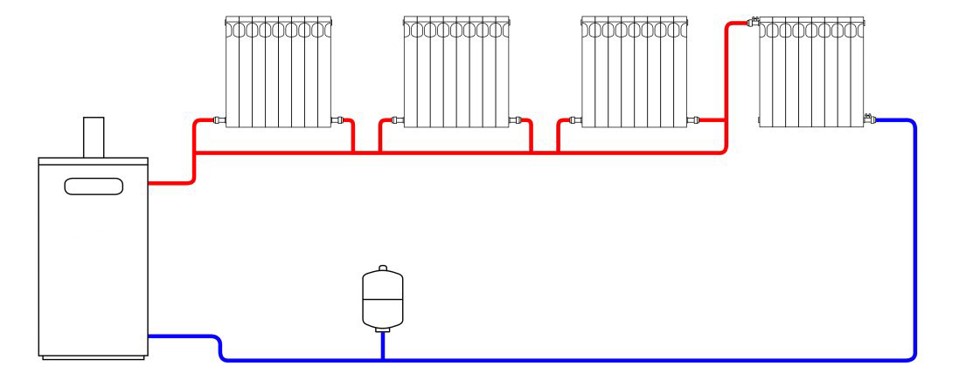

תמונה 2. דוגמה למערכת חימום לבית בן קומה אחת עם חיבור בצינור יחיד ומיכל התפשטות.

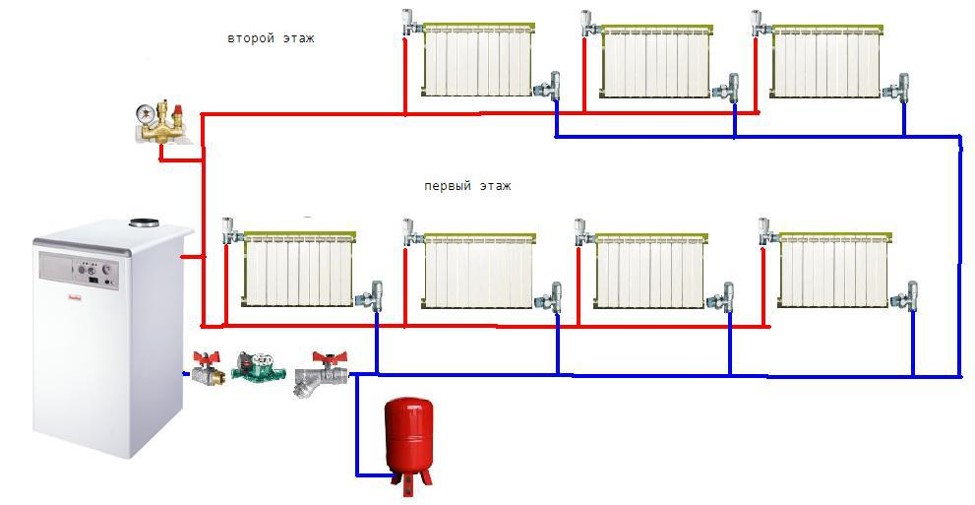

תמונה 3. תוכנית חימום אפשרית לבית בן שתי קומות: מערכת דו-צינורית עם מיכל הרחבה, משאבה וקבוצת בטיחות.

בראשון — נוזל הקירור נע דרך המערכת עקב זרם טבעי. בשני — המשאבה אחראית על זרימת המים.

איך לבצע שינויים בצורה נכונה

לאחר ביצוע שינויים בתרשים, מתבצע חישוב מחדש הידראולי ותרמיבמקומות מסוימים ירידות לחץ קוטר הצינורות משתנה, או משאבת הגברה מותקנת. אם ה- מהירות מחזור הדם, לאחר מכן מוסיפים משאבת סירקולציה.

המלצות מעשיות

בעת תכנון מערכת חימום, כדאי לשים לב לכמה ניואנסים.

• בבית פרטי או בדירה, קוטר צינורות חימום 3/4 ו-1/2 אינץ'.
• אם במערכת כבידה לחץ לא מספק, אז עדיף להתקין לא אחד במחזור, אלא משאבת הגברה.
• במהירות נוזל הקירור יש השפעה חזקה מספר חיבורים, חיבורי פינה ואלמנטים אחרים.

סרטון שימושי

צפו בסרטון, המספק הסבר מפורט על תרשים החיבור עבור דוד גז דו-מעגלי המותקן על הקיר.

דרישות מערכת וסיכום

המערכת חייבת להשתמש באנרגיה תרמית ביעילותרדיאטורים צריכים לכסות אזורים עם דליפת חום חזקה.

יצירת דיאגרמה משימה קשה ואחראיתשגיאות קטנות בחישובים יפחיתו את יעילות דוד הגז. אם יש לכם את כל חוסר הוודאות הקל ביותר בכישוריכם, עדיף להעביר את המשימה הזו לאיש מקצוע.
