מהי המהות האמיתית שלהם? דיאגרמות של דוד חימום גז

דוד גז הוא מכשיר שאין לו תחליף לחימום בית או דירה עד 500 מ"ר

לאחר שהוצאתי כסף על הרכישה 10-30 אלף רובל, אתם יכולים לסמוך על אספקת חום רציפה וחימום קבוע של מים חמים לרחצה.

סוגי דודי גז לחימום: עיבוי, הסעה ואחרים

דוודים הפועלים על גז טבעי, ישנם סוגים שונים: רצפה וקיר, עם תאי בעירה פתוחים וסגורים, כפול ומעגל יחיד, עיבוי והסעה (הראשונים חזקים יותר ובעלי יעילות גבוהה).

יתרונות חימום בגז:

• חימום של שטחים גדולים (אידיאלי לבקתות, בתי קיץ, בתים כפריים);
• הצתה חשמלית או פיאזואלקטרית;
• אספקת גז רציפה;
• יעילות גבוהה - מינימום 90%;
• מערכת בקרה אלקטרונית (כולל דרך האינטרנט בדגמים יקרים);
• חידוש אוטומטי של הפעולה במקרה של ירידת מתח;
• עלויות תחזוקה נמוכות;
• חיסכון בחשבונות שירות;
• סיכונים מינימליים במהלך הפעולה.

דגמי דוודים שונים באמצעות חשמל, מערכות אבטחה ו קלות ניהול.

פינוי דלק משומש מאורגן דרך הארובה או על ידי משיכה מאולצת דרך פתח קטן צינור קואקסיאלי. מאוורר, הנמצא בדגמים רבים של דודי גז כפויים, מסייע גם הוא בסילוק פסולת. המכשיר מופעל באמצעות הצתה חשמלית או פיאזואלקטרית. במקרה הראשון, הפעלה אוטומטית אפשרית כאשר המתח ברשת יורד, במקרה השני, היא לא.

מיקום: קיר, רצפה

דודי קיר מייצגים מבנה ששוקל מ-30-50 ק"ג, המחובר לקיר. בשל כך, הציוד אינו מפריע לאף אחד ומשתלב למעשה עם העיצוב.

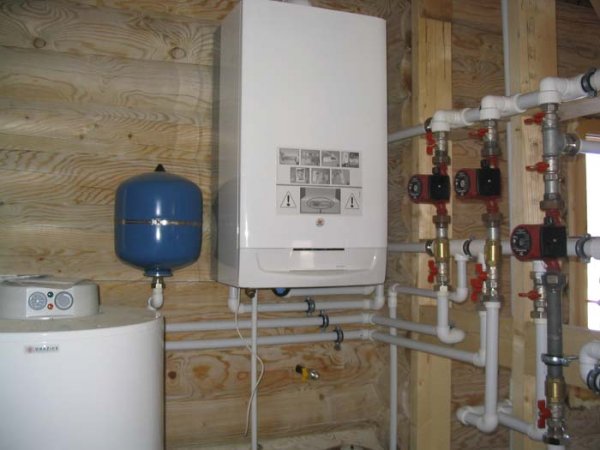

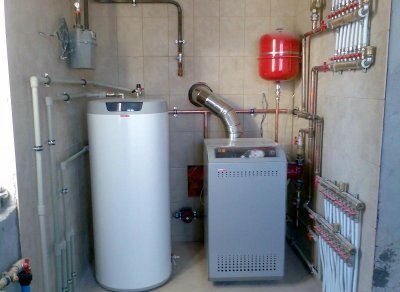

תמונה 1. דוד גז המותקן על הקיר עם מעגל מים מחובר. דוד לחימום מים מחובר גם הוא למערכת.

מכשירים המותקנים על הקיר מאופיינים על ידי הספק בין 12-42 קילוואט. דוודים כאלה מסוגלים לחמם את השטח עד 350-400 מ"רבשל משקלם הקל, הדוודים קלים להתקנה ואינם גורמים אי נוחות לבעלים. מחליפי חום במכשירים כאלה עשויים בדרך כלל מצינורות נחושת קלים.

קיר מותקן דוודים מחולקים לסוגים:

• דגמים רגילים;
• עם מבער מווסת.

מבער הוויסות של הדוד מאפשר להשתמש בדלק בצורה חסכונית ו להוציא פחות כסף על חשבונות שירות. דוודים המותקנים על הקיר מחולקים לדגמים עם משיכה מאולצת וטבעית, כלומר, עם מאוורר וארובה. אם אין פתח לארובה בחדר, עליך לבחור באפשרות הראשונה.

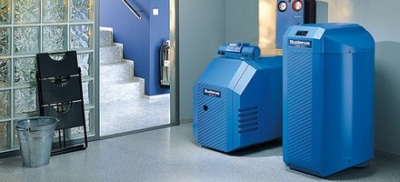

עומד על הרצפה דוודים. אלו יחידות כבדות יותר (עד 120-200 ק"ג), אשר מותקנים על הרצפה. הם נבחרים בעיקר לחימום חדרים גדולים ומותקנים בחדרי דוודים קטנים או חדרי שירות. המשקל הניכר של הדוד נובע מהעובדה שמחליף החום עשוי מחומרים כבדים, כגון ברזל יצוק.

חלק מיצרני הדוודים מציעים יחידות צרות שאינן רחבות יותר מ 35—45 ס"מ. טווח ההספק הממוצע של מכשירים כאלה הוא מ-12 עד 108 קילוואט, עם זאת, ישנם דוודים שבהם החשמל מגיע ל 1000 קילוואט.

ניתן לבחור דגמי גז עומדים:

• עם מבערים מאולצים;
• עם מבערים אטמוספריים.

הראשונים יקרים יותר עקב צריכת אנרגיה ויעילות גבוהה. דוודים עם מבערים אטמוספריים עולים פחות ופועלים כמעט בשקט. המכשיר העומד על הרצפה מאופיין באלמנטים כגון חיישן טיוטה, תרמוסטט, מערכת בטיחות מתוכננת היטב במקרה של ירידת טמפרטורה, מתח ברשת, התחממות יתר.

עלות דוודים רצפתיים מתוצרת רוסית היא החל מ-10 אלף רובליחידות איכותיות עם הרבה פונקציות נוספות מחברות זרות עולות לא פחות מ-35-42 אלף רובל, ודגמי עילית עם כוח מוגבר - עד 200 אלף רובל.

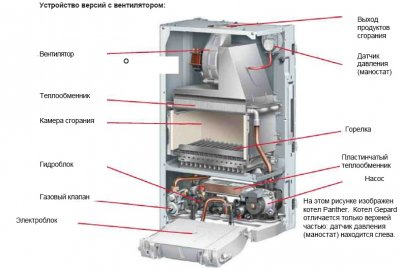

תרשים המכשיר, מידות

כל דוד מודרני מורכב ממבער גז, שבתוכו יש חרירים, שדרכם מסופק דלק לתא הבעירה.

חלק בלתי נפרד מהיחידה — מחליף חום, שבתוכו ישנם צינורות עם נוזל קירור.

מספר מחליפי חום תלוי בסוג הציוד: עבור מעגל יחיד (רק לחימום) זה אֶחָד, ועבור מעגל כפול (לחימום ומים) הם ייתכן שיש שניים.

מבנה הדוד כולל משאבת סירקולציה ומיכל התפשטות להוצאת נוזל הקירור. המכשיר נשלט באמצעות מערכת אלקטרונית.

דגמי דודים המותקנים על הקיר נבדלים מדודי קיר לא רק באופן ההתקנה שלהם. הם קלים יותר במשקל, בעלי רמת הספק נמוכה יותר וכמעט ואינם מפיקים רעש במהלך הפעולה. דודי קיר דו-מעגליים מחממים מים עד 55-60 מעלות צלזיוסיש להם הצתה חשמלית ומבער מווסת.

מפרט טכני דוד המותקן על הקיר:

• תא בעירה פתוח או סגור;
• אזור חימום — עד 240-400 מ"ר;
• גובה - עד 70-74 ס"מ, אורך - 30-31 ס"מ, רוחב - 40 ס"מ;
• הספק ממוצע - מ-11-25 קילוואט;
• פרודוקטיביות - מינימום 10-15 ליטר לדקה (עבור דגמים בעלי מעגל כפול);
• מדדי צריכת גז - מינימום 2.73-2.78 מ"ק/שעה;
• קיבולת מיכל — 6-10 ליטר;
• שסתום בטיחות והגנה מפני קיפאון;
• יעילות מינימלית 90%.

דגמי דוודים מודרניים המותקנים על הקיר כוללים מחליף חום ביתרמי ו חיישן נוכחות טיוטההם נשלטים על ידי צג גביש נוזלי. מערכת הבטיחות חשובה גם בדוד זה: הגנה מפני התחממות יתר, חוסר מים, אבנית וחסימת משאבה.

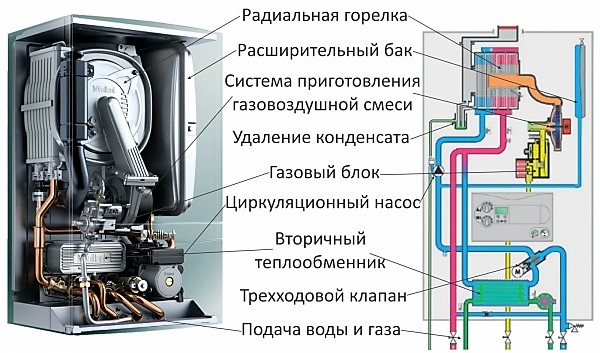

תמונה 2. תרשים ותמונה של המבנה הפנימי של דוד גז מעובה דו-מעגלי. החלקים העיקריים מסומנים.

מרכיב חשוב נוסף הוא מבער ומאוורר מווסתיםהודות להם, ניתן לשנות את עוצמת הדוד ולהגדיל את יעילותו באופן אוטומטי. רצוי שגוף הדוד יהיה מוגן. לפי תקן IPX5D במקרה של דליפות ונזקים אחרים.

דודי רצפה דורשים התקנה מורכבת ונחשבים בטוחים יותר להפעלה מאשר אלו המותקנים על הקיר. הם גדולים יותר בגודלם ועשויים להפיק רעש במהלך הפעולה. יוצאים מן הכלל אפשריים רק אם הדוד מצויד ב- פליטת עשן טבעית וללא משאבת סירקולציהגם הפעלה חלקה משחקת תפקיד, שיכולה להיות שקטה מאוד או להיפך.

דוודים דו-מעגליים עמידים על הרצפה מסוגלים לחמם מים לטמפרטורה גבוהה יותר מאשר דוודים המותקנים על הקיר: עד 80-90 מעלות. לציוד שסתומי בטיחות מובנים, ממסר לחץ מינימלי ומייצב משיכה.

מפרט טכני דוד רצפה:

• תא בעירה פתוח או סגור;
• אזור חימום — עד 450-1000 מ"ר;
• גובה - עד 100 ס"מ, אורך - עד 45 ס"מ, רוחב - עד 52-60 ס"מ;
• הספק ממוצע - מ-7-50 קילוואט;
• פרודוקטיביות - מינימום 6-15 ליטר לדקה (עבור דגמים בעלי מעגל כפול);
• מדדי צריכת גז - מינימום 0.94-1.45 מ"ק/שעה;
• קיבולת מיכל — 6-10 ליטר;
• הפעלה של דוודים במפל אפשרית;
• שסתום בטיחות והגנה מפני קיפאון;
• יעילות מינימלית 91-93%.

דוודים עומדים על הרצפה או, כפי שהם נקראים גם, דוודים נייחים מצויד בתצוגת LCD, שם ניתן לקרוא את תפריט השירות ואת קודי השגיאה.

נוכחות להבה בדוד מנוטרת באמצעות חיישן יינון. מבער הפיילוט של הדוד מופעל באמצעות הצתה פיאזומטרית או הצתה חשמלית.

ניתן להפעיל דוודים בחיבור מקבילי למערכת חימום אחת. בטיחות מושגת הודות לאוטומציה של כל תהליכי הניהול.

חומרי ייצור

הדוודים היקרים ביותר הם אלו עם מחליפי חום עשוי ברזל יצוקהסיבה לכך היא שרכיבים מברזל יצוק מחזיקים מעמד זמן רב יותר ועמידים בפני קורוזיה ועומס תרמי. מחליפי חום מוערכים מאוד עשוי נירוסטה ונחושת, שטופלו בתכשיר מעכב. דגמי דודים עם רכיבים עשויים מ עשוי מאלומיניום.

החומר ממנו עשוי הדוד חייב להיות עמיד ככל האפשר בפני סדקים וחלודה. אורך חיי מחליפי חום איכותיים הוא לפחות 20-30 שנהלרכיבי הברזל היצוק של הדוד מבנה גבישי מיוחד כדי להבטיח זרימת חום אחידה.

סוג אחיזה

דוודים המותקנים על הקיר ודוודים עומדים מגיעים עם סוגים שונים של משיכה.

אחיזה טבעית דורש התקנת ארובה. האוויר נשאב ישירות מהחדר, הודות לכך תהליך הבעירה בתא נשמר דוּד.

משיכה מתרחשת כאשר לחץ האוויר בארובה יורד.

פרמטרים טכניים:

• אוטומציה רגישה ביותר;
• חיישן טיוטה;
• משאבה נגד חסימה;
• טווח הספק בינוני - מ-11 עד 35 קילוואט;
• מחליף חום מברזל יצוק או נחושת.

דוודים עם טיוטה כזו כוללים בתכנון שלהם תא בעירה פתוחמבערים אטמוספריים משמשים לעיבוד גז. דוודים יכולים להיות עשויים ממגוון חומרים: מברזל יצוק ועד נחושת עם שכבת אלומיניום.

גיוס כפוי מסופקים בדוודים עם תא בעירה סגור, לא קשור לארובה (צינור קטן מספיק כדי להוציא את הגז המעובד). מכשירים כאלה נקראים דודי טורבו. במקרה זה, הרוח מסופקת על ידי מאוורר נוסף - מפוח עשן. הפסולת מסולקת לרחוב דרך צינור קואקסיאלי המותקן בקיר הקרוב ביותר.

פרמטרים טכניים דוּד:

• צינור קואקסיאלי;
• טווח הספק בינוני - עד 24 קילוואט;
• מחליף חום ביתרמי;
• תא בעירה סגור;
• מידות קומפקטיות.

לדוד יש חיישני משיכה ומבערי מאוורר גז. הודות למערכת מודרנית יותר, דוודים עם משיכה מאולצת יקרים יותר ובעלי יעילות גבוהה יותרבנוסף, דוודי טורבו זולים יותר להתקנה, מכיוון שכל מה שנדרש הוא להעביר את הצינור החוצה.

דודי אטמוספירה, עקרון פעולה

זֶה סוג של מכשירי טיוטה טבעיים לרמוז על נוכחות של מבער אטמוספרי בצורת סט של חרירים שדרכם יוצא גז.

אוויר נכנס לדוד מהחדר ומעצים את הלהבה, תוך צריכת פחות דלק בהשוואה לדגמים קונבנציונליים.

פרמטרים טכניים דוּד:

• רמת יעילות גבוהה (יותר מ-90%);
• היכולת לפעול בלחץ גז מופחת;
• רמת רעש נמוכה;
• התקנה ותחזוקה קלים;
• פעולה בטמפרטורות נמוכות ומווסתות.

דגמי הדוודים המועדפים ביותר הם אלו בעלי ההספק הבא: עד 100 קילוואט, שכן הדבר מאפשר להם לפעול בטווח רחב. דוודים אטמוספריים הם זולים יותר, אך חיי השירות שלהם קצרים. לעתים קרובות מכשירים כאלה עשויים עם מחליפי חום מברזל יצוק, כולל ברזל יצוק אאוטקטי יצוק.

דודי אטמוספירה תלויים במערכות אוורור רוחבי, אספקה ​​ופליטה. עם תחזוקה מונעת שוטפת, הציוד משרת לפחות 10-20 שנים.

כיצד פועל מכשיר טורבו?

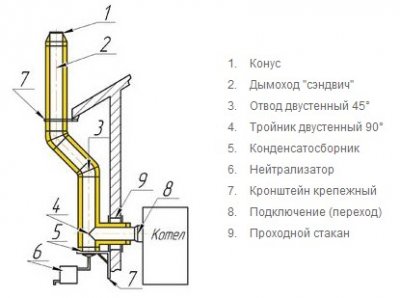

דוודים טורבו עבודה באמצעות טיוטה כפויה. עליהם להיות בעלי תא בעירה סגור, שאליו מסופק אוויר באמצעות מאוורר. אלמנט חשוב במכשיר של דוד כזה הוא ארובה קואקסיאלית העשויה משני צינורות בקטרים ​​שונים. תא הבעירה בדוד מצופה בדרך כלל בנחושת או ברזל יצוק.

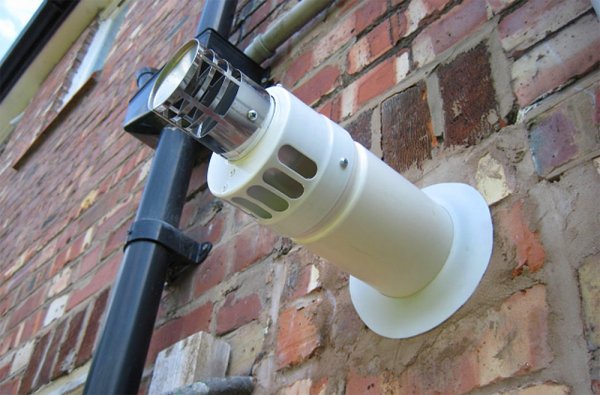

תמונה 3. ארובה קואקסיאלית, המוצאת מבחוץ הבניין. מכשיר כזה משמש לדודי טורבו.

פרמטרים טכניים של הדוד:

• יעילות ברמה 93%;
• הספק ממוצע - 6—25 קילוואט;
• שחרור המוני של תוצרי בעירה (G20) — 56 ק"ג/שעה;
• משקל קל (החל מ-30 ק"ג);
• צריכת דלק - 2.4 מ"ק/שעה.

זֶה דוד שקט למדי, אשר יתאים בקלות לכל עיצוב פנים בשל מידותיו הצנועות. ניתן למכור את הצינור כסט או להזמין בנפרד. ארובה קואקסיאלית מורכבת מצינור פנימי המסיר עשן וצינור חיצוני בקוטר גדול יותר. ניתן להתקין את הארובה אנכית, אופקית ועל מישור משופע. הודות למכשיר זה, הדלק מנוצל בצורה חסכונית. כל הפסולת מוסרת באופן מיידי ואינה מצטברת בחדר.

נפח מיכל ההתפשטות במערכת כזו הוא ברמה 6-15 ליטר. טמפרטורת החימום המקסימלית יכולה להגיע 85 מעלות.

סוג מבער

מבערים בדוודים יכולים להיות אטמוספריים או בעלי זרימה מאולצת. האפשרות השנייה נחשבת חזקה ויקרה יותר. בחירת סוג המבער תלויה כוח של ציוד ושלך עלויות גז.

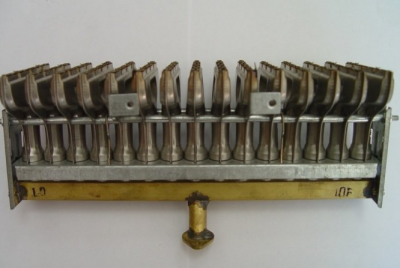

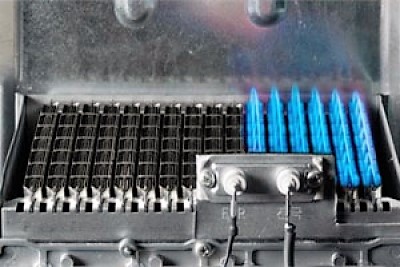

מבערים אטמוספריים או קונבנציונליים אינם דורשים מאוורר והם צינור עם חורים לדליפת גז.

המבער מורכב מפיה, ראש, צינור פליטה ווסת אוויר. הן דוודים המותקנים על הקיר והן דוודים עומדים על הרצפה מצוידים בהם.

הגז, המתערבב עם האוויר בחדר, ניצת באמצעות מערכות הצתה שונות.

ניתן לבחור מבערים:

• חד-שלבי - עם מצב הפעלה אחד;
• דו-שלבי - עם שני מצבים;
• מווסת - מתכוונן בקלות.

פרמטרים טכניים של דוודים עם מבערים אטמוספריים (קונבנציונליים):

• רמת הספק ממוצעת;
• פעולה שקטה;
• בנייה קלת משקל;
• עלויות רכישה והתקנה צנועות.

מחליף החום בטכנולוגיה אטמוספרית הוא מלבני, והמבער עוקב אחר צורה זו. זה מגביר את רמת החימום ואת יעילות המכשיר. לדודים עם מבער אטמוספרי יש רק חיסרון אחד - יש להם צריכת חשמל נמוכה, אשר עשוי לא להספיק לחימום בית או דירה גדולים. אם נשווה את היעילות, היא עשויה להיות גם נמוכה מזו של דגמים עם משיכה מאולצת.

מבערים בעלי זרימה מאולצת נחשבים מורכבים יותר בעיצובם. הם עשויים עם מאוורר ששואב בכוח אוויר המסופק בחלקים. תא בעירה סגור מיוצר עבורם תמיד.

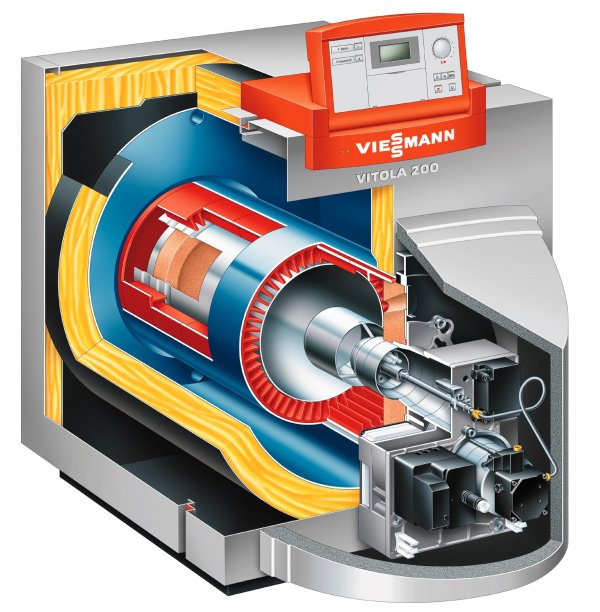

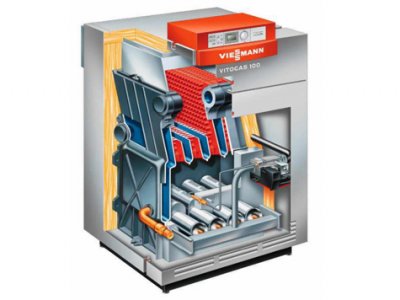

תמונה 4. תרשים של מבער טיוטה כפוי עבור דוד גז מהיצרן Viessmann.

פרמטרים טכניים של דוודים עם מבערים עם זרימה מאולצת:

• יעילות גבוהה - מינימום 95%;
• בטיחות סביבתית;
• אין תלות בלחץ קו;
• היכולת לבחור דגם (המבער נרכש בדרך כלל בנפרד).

ניתן לרכוש מבערים בעלי טיוטה כפויה בנפרד, בניגוד למבערים אטמוספריים. חסרון של מבערים עם זרימה מאולצת — משקל גדול של הדוודים, רמת רעש מוגברת ומחיר גבוה מאוד בהשוואה ליחידות האטמוספריות הפשוטות ביותר.

תכונות של הצתה

על פי מאפיין זה, דוודי גז מחולקים לאלו המוצתים על ידי חשמל ולמודלים עם הצתה פיזוקרמית.

הצתה אלקטרונית. סוג זה של הצתה בדוד נחשב לקל יותר מהצתה פיאזואלקטרית. המכשיר פועל באמצעות מתח חשמל. המיקרו-מעבד מספק מתח הפעלה לאזור הבעירה, והדוד עובר למצב הפעלה.

כדי להפעיל את הדוד, זה לוקח רק שניותניתן להפעיל דגמים יקרים מיד לאחר הכיבוי (ללא ניקוי). לדודים יש חיישן שמצית את הגז בעת הצורך.

דוודים עם הצתה פיאזוקרמית. מכשיר מסוג זה נדלק אוטומטית: באמצעות כפתור. ללא התערבות אנושית הַצָתָה בִּלתִי אֶפשָׂרִיאין זה אומר שסוג זה של מכשיר אינו נוח, יש לו פשוט מנגנון פעולה שונה. יותר מכל, הצתה פיאזוקרמית דומה לפעולתו של מצית, המשמש לעתים קרובות להדלקת כיריים גז.

סרטון שימושי

צפו בסרטון, אשר מדבר על התכונות של בחירת דוד גז לחימום הבית.

גישה אישית לבחירת דגם דוד חימום ומים חמים על גז

דוודים מודרניים כה מתקדמים עד שניתן לשלוט בהם באמצעות שלט רחוק או טלפון, מוגנים מפני נחשולי מתח ואינם חוששים מחימום יתר או קפיאה.

לכל דגם יש יתרונות וחסרונות משלו, עליכם לבחור דוד תוך התחשבות בהם, כמו גם בהתבסס על שטח החימום הנדרש.

דוודים נחשבים ליקרים ביותר עם טיוטה כפויה ו היכולת לווסת את צריכת הדלקאלו בדרך כלל דגמים דו-מעגליים המחממים מים באופן מיידי לרחצה. לדודים כאלה יש מערכת בקרה אלקטרונית נוחה באמצעות שלט רחוק והצתה חשמלית.

דודי מעגל יחיד במחירים נוחים ביותר בעלי קיבולת קטנה עם מבער קונבנציונלי או אטמוספרי. יש צורך לייצר ארובה עבורם. לרוב, מכשירים מסופקים עם הצתה פיאזומטרית, חיי השירות של מכשירים כאלה לא עולה על 10-15 שנים.
