מה צריך לדעת על דודי גז רצפתיים לחימום בית פרטי?

רצפתי בעל מעגל יחיד דודי גז משמשים לחימום בתים פרטיים ומבני תעשייה.

יחידות אלו הוכיחו את עצמן היטב לא רק בתנאי האזור האמצעי, אלא גם בסיביר ובצפון.

הם אמינים בפעולה ובשירותם מספר עשורים.

סוגי דודי גז רצפתיים לחימום בית פרטי

דודי גז רצפה מיוצרים בשני שינויים:

• מעגל יחיד הם מיועדים אך ורק לחימום ואין להם מערכת לאיסוף מים לצרכים ביתיים.

  הם נבדלים בשיטת הצתת הדלק. גז מוצת באמצעות מערכות הצתה פיאזו או הצתה חשמלית.

• מעגל כפול — משמש לחימום וחימום מים סניטריים וביתיים.

סוגי תאי בעירה:

• לִפְתוֹחַ: אוויר מגיע מהחדר הטכני שבו ממוקם החימום.
• סָגוּרזרימת האוויר מגיעה "מהרחוב". המבערים בתאים כאלה מבודדים לחלוטין מסביבת האוויר בבית ואינם שורפים חמצן.

סוגי מבערים:

• אטמוספרי — פשוט בתכנון, השתמש באוויר החדר לבעירה.
• מגדש-על (מאוורר, ניתן להחלפה) - מותקן בתאים סגורים. הם מבטיחים בעירה מהירה של תערובת הגז-אוויר, ומגדילים משמעותית את יעילות הדוד.

סוגי מחליפי חום לתנורי חימום תת רצפתיים:

1. בַּרזֶל יְצִיקָהיקר, אך עמיד, מגישים יותר מ-30 שנהברזל יצוק כמעט אף פעם לא נשרף ואינו נתון לקורוזיה.
2. פְּלָדָה — חיי שירות 15-20 שנים.

מודלים בלתי תלויים באנרגיה של מכשירי חימום

בין תנורי חימום בעלי מעגל יחיד ישנם דגמים רבים שאינם תלויים באנרגיה. אוֹטוֹנוֹמִי — אינם דורשים חשמל: לדוד כזה יש מערכת הצתה פיאזואלקטרית מובנית.

יש להם תאי בעירה פתוחים ומבערים אטמוספריים.

עבור סירקולציה אוטונומית, הצינורות שדרכם חוזר נוזל הקירור מותקנים בזווית לתנור. זה הכרחי כדי שהמים יוכלו לנוע בחופשיות לתוך מחליף החום של הדוד.

הֶתקֵן

הֶתקֵן דודי גז במעגל יחיד תלויים במורכבות המודל. הדיאגרמה הבסיסית של היחידה כוללת:

• מִסגֶרֶת;
• יחידת בקרה ובקרה;
• תא בעירה;
• מבערים;
• מחליף חום.

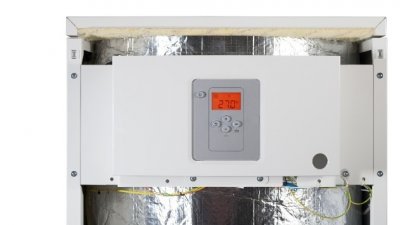

יחידת הבקרה והניטור נועדה לקבוע מצבי פעולה.

לדגמים מודרניים יש מערכת אבחון עצמי, המאפשר לך לזהות בעיות טכניות. הודעות על תקלות וכשלים מוצגות על המסך.

דוודים עם מכשירי חשמל (משאבת סירקולציה, מאוורר פליטת עשן, מבער מאוורר) כוללים מערכת הגנה שעוצרת את אספקת הגז כאשר החשמל כבוי. דגמים מודרניים כוללים חיישני טמפרטורה, מערכת הגנה מפני קיפאון ומצב חיסכון באנרגיה.

עקרון הפעולה

גז מסופק מהרשת הראשית למבערים דרך צינור. מכשיר פיזו (או מערכת הצתה חשמלית) מציתה את הדלק במבער. תערובת האוויר והגז נשרפת בתא הבעירה ומחממת את מחליף החום.

נהיה חם בו נוזל קירור, אשר מסתובב במערכת החימום. המים פולטים חום וחוזרים לדוד, שם הם מתחממים שוב במחליף חום. בעת השריפה נוצרים גזי פליטה, אשר מסולקים דרך הארובה.

מאפיינים טכניים מרכזיים

איכות חימום הבית בחורף תלויה במאפיינים הטכניים של התנור. המאפיינים העיקריים כוללים:

• קיבולת הדוד;
• יעילות היחידה;
• צריכת גז;
• פרמטרי טמפרטורה חימום נוזל הקירור.

דוודים בעלי הספק גבוה מחממים במהירות את הנוזל במחזור במערכות חימום מורחבות. זה מאפשר חימום של שטחים גדולים ומבנים מרובי קומות.

יעילות של דוודים רצפתיים 79-98%. אם המודל מצויד במערכת איסוף מעובה, היעילות עולה עד 105-116%.

צריכת הגז תלויה בתכנון המבער, בסוגו ובפרמטרי מצב הפעולה. מדד זה משתנה בין דגמים שונים וניתן למצוא אותו במדריך למשתמש של התנור.

פרמטרי הטמפרטורה של חימום נוזל הקירור זהים בערך בכל הדגמים. מחליפי חום מחממים מים (נוזל קירור) עד 87-90 מעלות צלזיוס.

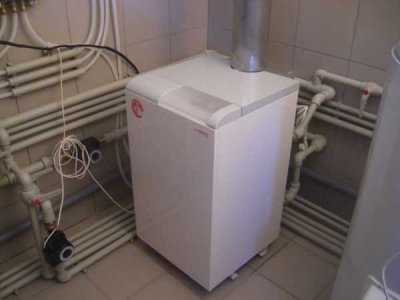

דרישות למקום

דודי גז רצפה חד-מעגליים מותקנים בבתי לבנים, פאנלים (אבן) ועץ. להתקנת תנור בעל קיבולת עד 150 קילוואט בחרו חדר נפרד בכל קומה, מרתף, מרתף, עליית גג, הרחבה. עבור דוודים עם תא בעירה פתוח, היחס בין עוצמת החימום לנפח החדר הוא כדלקמן:

• כּוֹחַ פחות מ-30 קילוואט — נפח החדר החל מ-7.5 מ"ק;
• 30-60 קילוואט — החל מ-13.5 מ"ק;
• יותר מ-60 קילוואט - החל מ-15 מ"ק.

המקום נבחר בהתאם לדרישות הבאות:

• גובה מהרצפה עד התקרה - 2.5 מטר;
• הקירות עשויים מחומרים חסיני אש שיכולים לעמוד באש גלויה 45 דקות;



• זְמִינוּת אור טבעי;
• נוכחות של חלון רוחבי, רוחבי (אזור זיגוג - 30 סמ"ר למטר מעוקב של נפח);
• רוחב דלת הכניסה - לא פחות מ-0.8 מטר (הדלת חייבת להיפתח כלפי חוץ);
• רצפה עמידה ומשטחית עשויה חומר שאינו דליק.

עבור דוודים עם תא בעירה סגור, נפח החדר הטכני אינו חשוב. אך נוכחות של חלון או פתח רוחבי עם הפרמטרים המתאימים היא חובה.

דרישות התקנה

כל שירותי הגז מציעים שירותים להתקנה מלאה, הרכבה, חיבור והפעלת הדוד. בעלי בתים מכינים את הנכס בהתאם הוראות ממומחי שירות גזעבודות כאלה כוללות:

• הֲכָנָה חֲצֵרִים;
• בְּנִיָה אֲרוּבָּה;
• מַקדִים התקנת דוד;
• הַתקָנָה מערכת חימום.



לאחר ההתקנה, הדוד מפולס. אופקית ואנכיתהם מייצרים את הצנרת (מערכת הציוד והצינורות לאספקת נוזל הקירור) בהתאם להוראות.

אחרי זה הם מזמינים מומחה שירותי גז, אשר ישלים את עבודות ההתקנה, יחבר את הגז ויבצע הרצה טסטית.

המלצות לבחירת דוד חד-מעגלי

הגורמים הבאים משפיעים על בחירת המכשיר: כוח, אוטונומיה, מאפייני עיצוב (סוג מבער, חומר מחליף חום). מאפיין חשוב הוא צריכת דלק.

מומחים ממליצים להוסיף להספק המשוער לא יותר מ-25%.

עבור בעל הבית, הנוחות והאמינות של האוטומציה חשובות. ככל שמערכות הבקרה, הניטור והאבחון העצמי מושלמות יותר, כך נוצרים פחות מצבי חירום.

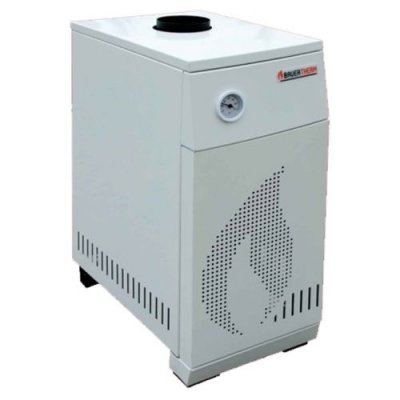

תמונה 1. דוד גז פלדה חד-מעגלי עומד על הרצפה, דגם AOGV-11, יצרן - "ZhMZ", רוסיה.

לאחר חישוב ההספק הנדרש, ניתן להתחיל בבחירת דוד. תנורי חימום רצפתיים בעלי מעגל יחיד זמינים למכירה מיצרנים. גרמניה, סלובניה, צרפת, איטליה, דרום קוריאה וסין.

אני מוביל בדירוגיםמותגים: בוש, ויילנט, באקסי, פרותרם, אריסטון, ביאסי, נאווין, אלקטרולוקסדוודים רוסיים נבדלים באמינותם; במקרה של תקלה בתנור כזה, קל יותר למצוא חלקי חילוף.

תכונות הפעולה

בני משפחה בוגרים יכולים להפעיל ולכבות את הדוד באופן עצמאי, לשנות את מצבי הפעולה של המבער ופרמטרים אחרים המסופקים בהוראות. בעל הדוד, בעל ניסיון מספק, מבצע תחזוקה פשוטה.

• עוקב אחר המצב מבערים ומנקה את המכשיר כאשר נוצרת שכבה עבה של פיח;
• מנקה אֲרוּבָּה לפני עונת החימום (או לפי הצורך);
• שוטף מערכת חימום לפני תחילת הפעילות העונתית;
• מעריך ויזואלית לחץ גזאם החימום של נוזל הקירור איטי, התקשרו לטכנאי.

פעולות שגויות מובילות לתקלות ולמצבים המסוכנים לחיי אדם. בעת השימוש, אין לעשות זאת:

• להגביל את זרימת האוויר בחדר הטכני;
• להזיז את הדוד, מחובר לצינור הגז;
• הפעל את המכשיר אם הצג מציג תמרור אזהרה, אך הבעיה לא נפתרה;
• לִפְתוֹחַ שסתום גז;
• לִשְׁמוֹר חומרים ונוזלים דליקים בחדר הטכני.

יתרונות וחסרונות

יתרונות:

• פַּשְׁטוּת בפעולה;
• כַּלְכָּלָה (עלות רכישת הגז נמוכה מעלות רכישת סולר ותשלום עבור חשמל);
• ידידותיות לסביבה דוד (כמות קטנה של חומרים מזיקים משתחררת לאטמוספרה);
• הדוד תופס שטח קטן;
• אוטומציה במצבי חירום, זה חוסם את אספקת הגז.

פגמים:

• סכנת שריפה גבוהה במקרה של דליפת גז חירום;
• דרישות גבוהות למבנים ולמתחמים שבהם מותקן הדוד;
• הצורך לקבל היתר שירות גז להתקנה;
• קָבוּעַ צריכת גז במבער הפיילוט.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד לבחור את דוד הגז המתאים.

סימני תקלות ומה לעשות אם הן מתגלות

תקלות בדוד גז מתרחשות מיד לאחר ההפעלה או במהלך הפעולה. סימני תקלות כוללים:

• ריח של גז ליד הדוד, בחדר שירות או בבית;



• טמפרטורה נמוכה נוזל קירור ביציאה של מחליף החום;
• ניתן לשמוע בתוך המכשיר פיצוח ורעש;
• מהגוף מים מטפטפים;
• דוּד לעתים קרובות כבה;
• להבה חלשה על המבער;
• הארובה נסתמת במהירות פִּיחַ.

אם מתגלות תקלות כלשהן, התקשרו מומחי שירותי גז. אם אתם מריחים ריח של גז, פתחו את החלונות ואווררו את הבית. אל תפעילו מכשירי חשמל עד לתיקון הדליפה.
