התקנה קלה ואמינות - מה עוד צריך? תכונות של שימוש בצינורות מתכת-פלסטיק לחימום
מתכת-פלסטיק (MP) נקרא צינורות גמישים עם דופן תלת שכבתיתשתי שכבות של פולימר ונייר מתכת או רשת מודבקות ביניהן.
בשל יתרונותיהם, צינורות כאלה מחליפים באופן פעיל צינורות פלדה במערכות אספקת מים, חימום וביוב.
כדי להרכיב את הצינור בצורה נכונה, יש צורך להבין את מאפייני הצינורות ולהיות מסוגלים לבחור עבורם אביזרים.
תוֹכֶן
תיאור צינורות מתכת-פלסטיק
לרוב משתמשים בפולימר המכסה את המסגרת העשויה מנייר אלומיניום או רשת משני הצדדים. פוליאתילן צולב (PEX)המונח "קשרי צולבות" מרמז על נוכחות של קשרי צולבות בין מולקולות פולימר, מה שמגביר את חוזק החומר. וגם בשימוש פוליאתילן עמיד בחום (PERT).

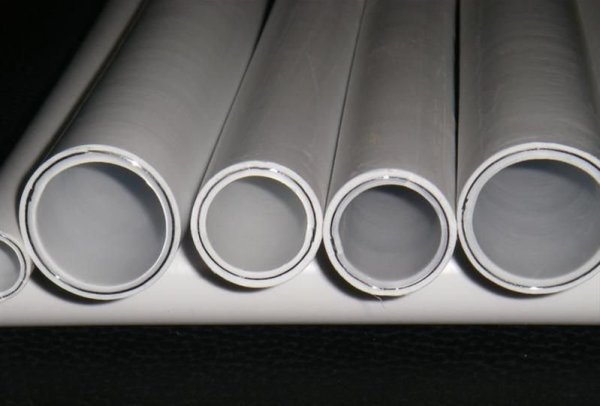

תמונה 1. צינורות מתכת-פלסטיק בקטרים שונים בחתך. במרכז המוצרים יש מסגרת עשויה נייר אלומיניום.
ממוקם בין שכבות הפלסטיק מסגרת המתכת (חיזוק) מבצעת את הפונקציות הבאות:
- מספק חוזק דופן גבוה עם עובי קטן יחסית.
- מונע התארכות צינורות בעת חימום (לפולימרים מקדם התפשטות תרמית גבוה).
- מקבע את הצורה כאשר הוא כיפוף (פוליאתילן ללא חיזוק נוטה להתיישר).
- מונע דיפוזיה של אוויר דרך הקיר (כאשר מחוזק בנייר כסף). זה חשוב לצינורות של מערכת חימום: אוויר הנכנס פנימה מקדם קורוזיה של חלקי מתכת בצנרת ואוורור המערכת.
שכבות המסגרת והפוליאתילן מחוברות יחד באמצעות דבק. צינורות MP מיוצרים בסלילים. אורך בין 50 ל-200 מטר. חלקי או אביזרי צינור - כיפופים, שסתומי סגירה וכו' - עשויים מפליז.

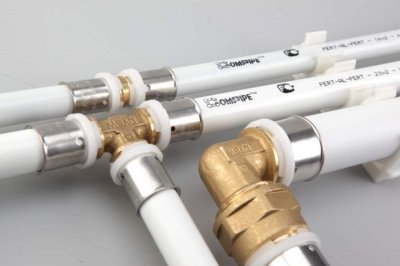

לפי שיטת הקיבוע, אביזרים מחולקים ל:
- מוּשׁחָל: ניתנים להסרה וניתנים לשימוש חוזר, אך דורשים הידוק תקופתי ולכן לא ניתן להשתמש בהם להתקנה נסתרת של מוצרים צינוריים;

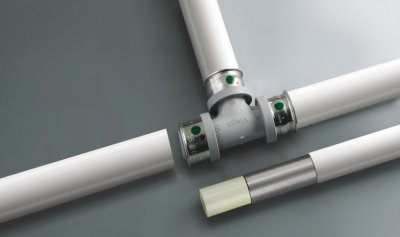

- אביזרי לחץ: לא ניתנים להסרה, חד פעמיים, אך אינם דורשים תחזוקה ולכן ניתן להשתמש בהם להתקנה נסתרת;

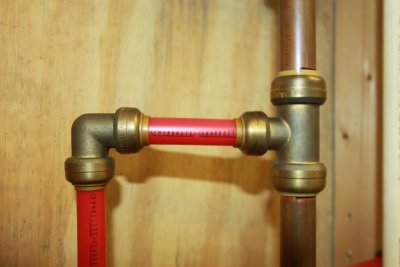

- אביזרי דחיפה: המגוון החדש והיקר עדיין, המותקן ללא כלים, ניתן להשתמש בו להתקנה נסתרת.
יתרונות וחסרונות
יתרונות המוצרים:
- עובי דופן קטן ומידות קטנות של אביזרים.
- משקל קל.
- גְמִישׁוּת: מאפשר לך לעקוף מכשולים בחתיכה אחת מבלי להשתמש בפינות.
- היכולת לשמור על צורה כאשר הוא כפוף. זה נכון במיוחד בעת התקנת "רצפות חמות". צינורות פוליאתילן, בניגוד לצינורות MP, צריכים להיות מאובטחים באמצעות מלחציים כדי שלא יתיישרו.
- אטימות גז של הקיר.
- עֲמִידוּת.
- עמידות בטמפרטורה נמוכה: מתייחס לצינורות שאינם מלאים במים. כאשר המים שבתוכם קופאים, צינורות MP, בניגוד לצינורות פוליאתילן, מתפוצצים.
- חלקות הקיר. פלסטיק לא רק חלק כשלעצמו, אלא גם אינו נוטה לצבור אבנית ומשקעים אחרים. לכן, ההתנגדות ההידראולית שלו נמוכה יותר מזו של פלדה.
- עמידות בפני קורוזיה וכימיקלים. צינורות MP אינם דורשים צביעה, אינם ניזוקים מחלודה מבפנים (זה מסביר את עמידותם) וניתן להשתמש בהם להובלת חומרים אגרסיביים כימית.
- תכונות דיאלקטריות. אין סכנת התחשמלות, ואין זרמים תועים בצינור.
- עלות נמוכה.
- קל להתקנה. אין צורך להשתמש במכונת ריתוך חשמלית או בציוד מורכב ויקר אחר, רק בכלי זול וקל לשימוש.
- קלות העיבוד. המוצרים קלים לחיתוך וכיפוף ידנית.
- אפשרות להתקנת מקטעים שלמים באורך של עד 200 מטר.
- מקדם התפשטות תרמית נמוך (בהשוואה לפולימרים ללא חיזוק).
- התנגדות תרמית גבוהה של הקיר.
פגמים:
- חוזק ועמידות בחום נמוכים בהשוואה לצינורות פלדה. אין להשתמש בצינורות מתכת-פלסטיק במערכות חימום של בנייני דירות, שבהן טמפרטורת נוזל הקירור יכולה להגיע +100°C ומעלה (במיוחד באזורים הצפוניים), והלחץ הוא 16 אטמוספרות ויותר.
- עלות גבוהה של אביזרים (בהשוואה לפוליפרופילן).
- הופעת נזקי עייפות אחרי מספר כיפופים.
- חוסר היכולת ליצור מכמה חלקים של צינורות ואביזרים באמצעות ריתוך צינור מוצק (מונוליטי), כפי שעושים עם צינורות פוליפרופילן.
שימו לב! פוליאתילן נהרס על ידי פעולה של אוּלְטרָה סָגוֹל.
מאפיינים טכניים: קוטר, עובי, משקל, חיי שירות ואחרים
בעת הבחירה, נבחנים הפרמטרים הבאים:
- OD: 16—75 מ"מ. מוצרים בקוטר של 16, 20, 26 מ"מ.
- עובי דופן: מ-2 מ"מ (קוטר הצינור 16 מ"מ), עד 5 מ"מ (לקוטר 75 מ"מ).
- עובי שכבת חיזוק: 0.19-0.3 מ"מ (תלוי גם בקוטר).
- משקל ליניארי: 0.115 - 1.4 ק"ג/מ"פ
- אורך המפרץ: 50—200 מטר.
- חדירות גז: אֶפֶס.
- מקדם התפשטות תרמית: 0.026 מ"מ/מ"ר*צלזיוס.
- מקדם מוליכות תרמית: 0.43 וואט/מ"ר*צלזיוס.
- מקדם חספוס: 0.07.
טווח טמפרטורות הפעלה:
- עבודה מקסימלית (רציפה): +95°>C;
- מקסימום לטווח קצר: +110°C;
- מִינִימוּם: 39- מעלות צלזיוס.
לחץ עבודה:
- בטמפרטורה +25°C: 25 אטמוספרות;
- בטמפרטורה +95°C: 10 אטמוספרות
לחץ שבירה: 80-94 אטמוספרות(בטמפרטורה +25°C).
רדיוס כיפוף (מינימום):
- בעת כיפוף ידני: 80-125 מ"מ (תלוי בקוטר החיצוני);
- על מכופף צינורות: 45—95 מ"מ.
חיי שירות:
- בטמפרטורה +20°C: 50 שנים;
- בטמפרטורה של 95 מעלות צלזיוס: 25 שנים.
צִיוּן

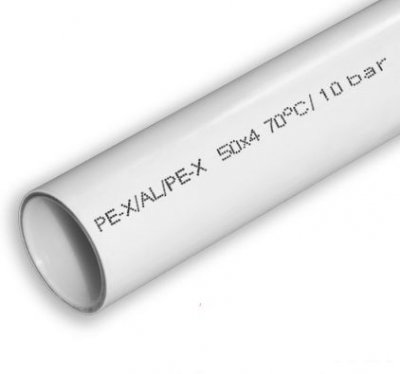

קוד אלפאנומרי בן שורה אחת מוחל על המוצר (משתמשים בצבע בלתי מחיק), מציג את הנתונים הבאים:
- חברת ייצור.
- התקן שהצינור עומד בו (GOST, DIN וכו.).
- חומרים בשימוש: לְכָל - פוליאתילן; PE-X - פוליאתילן צולב; חָצוּף - פוליאתילן עמיד בחום; אל - חיזוק אלומיניום.
- טכנולוגיית תפירה: א - מי חמצן; ב - באמצעות סילאן; עִם - אלקטרוני; ד - חנקן.
- קוטר חיצוני ועובי דופן. סימון סוג "20x2.5 מ"מ"לפעמים המידות ניתנות באינצ'ים.
- לחץ עבודה וטמפרטורה מקסימליים.
- מטרה (מזון/טכני).
- תאריך יציאה.
- מספר אצווה.
יישום, האם ניתן להתקין את המוצרים במערכות חימום
צינורות MP משמשים:
- בדיור ובשירותים קהילתיים: להתקנת מערכות חימום, אספקת מים וביוב;
- בתעשייה: להנחת צינורות גז, צינורות נפט, צינורות תהליך לאספקת נוזלים אגרסיביים ותמלחות, מערכות אספקת אוויר דחוס;
- בתעשיית הכרייה: בדליפה של מתכות אדמה נדירות ומתכות אלקליות;
- לארגון תובלה הידרו- ופנאומטית.

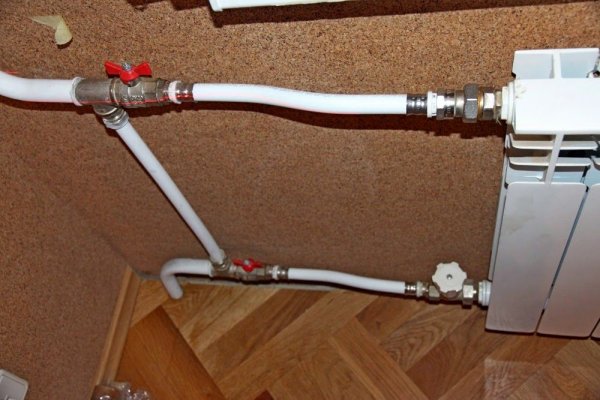

תמונה 2. צינורות מתכת-פלסטיק המותקנים במערכת החימום. רדיאטורים מחוברים למוצרים.
השימוש במוצרים צינוריים ממתכת-פלסטיק אינו נכלל:
- אם ישנם מקורות חום עם טמפרטורות מעל 150 מעלות צלזיוס בסביבה הקרובה;
- במערכות חימום של בנייני דירות.
תְשׁוּמַת לֵב! בְּתוֹך הַבַּיִת קטגוריה "G" מסיבות של בטיחות אש, השימוש בצינורות מתכת-פלסטיק אסור.
התקנה עצמית של צינורות מתכת-פלסטיק, אילו כלים נדרשים
לעבודה תצטרכו:
- חותך צינורות: מבצע חיתוך חלק וללא קוצים בניצב לציר הצינור - תנאי לאביזרים אטומים הרמטית;
- כַּיָל: מיישר את הצינור למצב עגול לחלוטין לפני התקנת האביזר;
- חותך שפשופים: חותך את השפיעה מבחוץ (הכייל עושה זאת מבפנים) למגע הדוק עם אטם החיבור;
- מכופף צינורות;

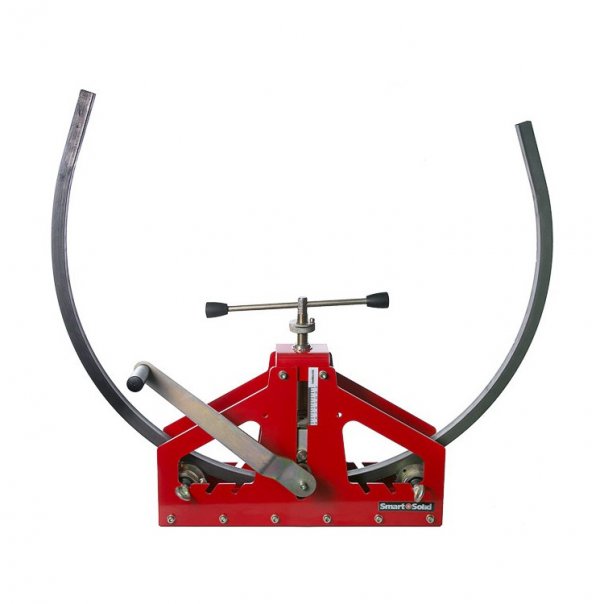

תמונה 3. מכופף צינורות לשינוי צורת צינורות. המכשיר משמש גם למוצרי מתכת-פלסטיק.
- אָבִיב (שומר על צורת חתך עגולה כאשר מכופפים אותו ידנית);
- להתקנת אביזרי הברגה: מפתחות מפתחות;

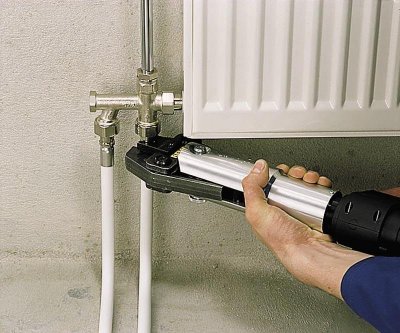

- עבור אביזרי לחץ: צבת לחץ (היא יכולה להיות ידנית או חשמלית).
הצינור נחתך עם כמות מסוימת של דחיפה הנדרשת להתקנת האביזר. הוא מונח על קליפסים (מותקנים בצעדים של מטר אחד), מוברג לקיר בעזרת ברגים או דיבלים.
חיבור לצינורות פלדה ולרדיאטורים מתבצע באופן הבא:
- גרירה או חומר איטום אחר מלופף על צינור הפלדה ומחבר מיוחד מוברג;
- הסר את האום עם הטבעת המפוצלת מהחיבור והנח אותם על צינור ה-MP;
- הניחו את המוצר הצינורי על זנב החיבור והברגו את האום על ההברגה,עד שהם שומעים 4 צלילי פצפוץ.
תכונות של יישום לבית פרטי
בעל בית פרטי בוחר בעצמו את מצב הטמפרטורה של מערכת החימום. מומלץ להתקין מצב 80/60 (הזנה/החזרה) במקום 90/70 - פעולה זו יאריכה את חיי השירות של צינורות MP. המצב מווסת על ידי עוצמת הדוד והזנת משאבת הסירקולציה.
אילו צינורות עדיף להשתמש: מתכת-פלסטיק או פוליפרופילן
לשני המוצרים מאפיינים כמעט זהים. בתורם, צינורות מתכת-פלסטיק לא נתון להתפשטות תרמית, וזהו יתרון ללא ספק.
אבל ההתקנה של מוצרים כאלה מורכבת הרבה יותר מצינורות פוליפרופילן. כדי ליצור מערכת חימום באמצעות צינורות מתכת-פלסטיק, עדיף לסמוך על מומחה.
סרטון שימושי
צפו בסרטון, המסביר כיצד לחבר נכון צינורות מתכת-פלסטיק.
מַסְקָנָה
צינורות מתכת-פלסטיק בעלות רשימה מרשימה של יתרונות. כל אחת מנקודותיה מאושרת על ידי הניסיון המעשי של משתמשים המשתמשים בהצלחה במוצר זה לא רק במערכות אספקת מים, אלא גם במערכות חימום.
