חימום בטוח: דיאגרמות ועקרונות של חימום גז בבית פרטי

היתרון של חימום בית באמצעות גז הוא חסכוניותו. זול יותר מעץ (עד פי 2.5) אוֹ חשמלי (עד פי 7.5) הַסָקָה.

חימום בגז הוא מערכת לחימום בניין באמצעות אנרגיה תרמית הנוצרת על ידי שריפת גז בדוד מיוחד.

כנוזל קירור ברוסיה הוא משמש לרוב מַיִם (במקרה זה, הצינורות מונחים עם רדיאטורים), אך במדינות מסוימות ניתנת עדיפות לחימום אוויר, כאשר החום מחולק מחדש מ באוויר באמצעות צינורות אוויר מיוחדים. חימום גז אוויר עד פי וחצי זול יותר מַיִם.

תכונות של חימום בית באמצעות גז

אנחנו מדברים על על מערכות חימום אוטונומיות בתים עם דוד גז משלהם. להלן המאפיינים העיקריים שלהם:

• מתאים ליישובים גזיזיים.
• חיבור ציוד גז דורש אישורים ומעורבות של מומחים.
• הבסיס של מערכת החימום הוא הדוד.
• ישנם כללים להתקנת דוד גז (רק במבנה שאינו למגורים בעל המאפיינים הנדרשים, למעט חדרי אמבטיה).
• מערכת חימום זו משלימים מכשירים שונים, אוטומציה מקסימלית של תהליך החימום.
• להפעלת הציוד יש צורך בחשמל.

סוגי חימום גז במגורים פרטיים

לפי סוג אספקת הגז - אלה הם:

1. מערכות עם צינורות גז טבעי;
2. עם גז נוזלי בצילינדרים או במיכלי גז.

אפשרות ראשונה הוא אחד מסוגי החימום הכי חסכוניים. שְׁנִיָה עולה לבעלים פי כמה יקר יותר (על פי מקור אחד, חמש פעמים).

בעת חיבור לאספקת הגז הראשית, יש צורך להזמין פרויקט גיזוז ולקבל אישורים מרשויות רגולטוריות.

גַז הצינור מחובר ישירות לציוד בבית. אספקת הגז מתבצעת באופן רציף ואוטומטי.

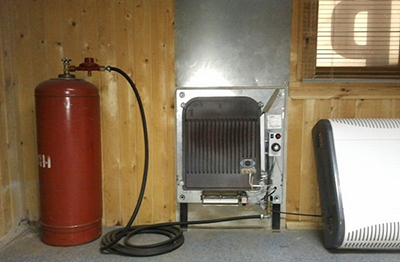

חימום באמצעות צילינדרים או מיכל גז דורש אספקת גז עצמאית. יש להחליף את הצילינדרים באופן קבוע (כל 2-3 ימים). מחזיק גז (מתקן אחסון גז פרטי) יאפשר יצירת מערכת אוטומטית יותר, שכן ניתן יהיה להזרים לתוכו גז פעם בחצי שנה עד שנה.

באופן כללי, עלות מתקן אחסון גז והגז עבורו יקירה את החימום פי כמה. אבל אם יש גנרטור, מערכת כזו היא אוטונומית, אינה תלויה בצינור גז ויכולה לעמוד בהפרעות ארוכות באספקת החשמל.

מיכלי גז בעלי קיבולת של 2-3 ליטר מעוקב מספיק סדר כדי לחמם קוטג' 150 מ"ר, בניין ב-300 מ"ר ידרוש נפח גדול משמעותית (על פי מקורות מסוימים עד 9 ליטר מעוקב).

יתרונות

היתרונות של סוג חימום זה כוללים:

• כַּלְכָּלָה בעת שימוש בגז ראשי;
• מקדם יעילות של עד 95%;
• היכולת לחמם בתים גדולים;
• הִשׁתַנוּת חימום, שכן יש בחירה בין אפשרויות נוזל ואוויר;
• ידידותיות לסביבה (תוצרי בעירה מזהמים את הסביבה באופן מינימלי);
• אוטומציה (עם גז ראשי, המערכת פועלת באופן עצמאי, כולל בקרה ואספקת מצבי חימום מיוחדים בחדרים שונים);
• בעת שימוש בחימום אוויר אין צורך ברדיאטורים וצינורות בחדרים;
• מגוון רחב של פונקציות נוספותעם חימום אוויר - טיהור אוויר ולחות, אוורור, מיזוג אוויר;
• בטיחות המסופקת על ידי חיישנים;
• לתוך המערכת מעגל אספקת המים החמים לבית מחובר.

פגמים

•

  קשיים ועלויות משמעותיות בעת החיבור לצינורות גז ראשיים;
• הצורך בהתאמה מדויקת של תא הבעירה או מיקום אחר של הדוד בהתאם לתקנים הנדרשים, וכן באישורים;
• עלות חימום גבוהה בעת שימוש בבלינים או במיכל גז;
• סכנת פיצוץ של בלוני גז;
• תלות באנרגיה (במקרה של הפסקות חשמל בבית, נדרש גנרטור);
• סכנה במקרה של הפרת כללי ההצבה והתפעול של ציוד גז, או היעדר מערכת ניטור דליפות אוטומטית;
• אפשרות של כשל בציוד (במיוחד מיובאים) עקב נחשולי מתח ברשתות החשמל הרוסיות.

סוגי דוודים

ישנם סוגים שונים:

• לפי שיטת ההתקנה;
• על ידי כוח;
• לפי מספר קווי המתאר.

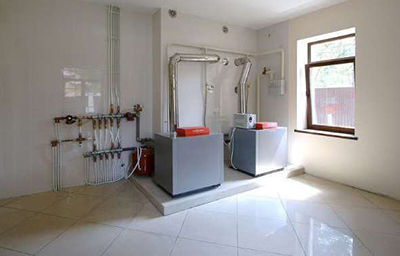

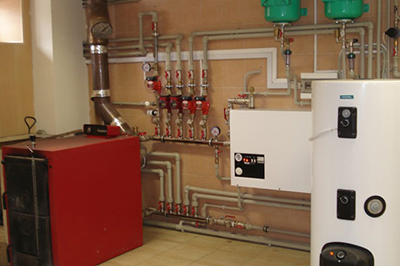

לפי שיטת ההתקנה, ישנם דוודים המותקנים על הקיר ודוודים עומדים על הרצפה. דוודים בעלי הספק נמוך עם מעגל אחד וסט מינימלי של ציוד נוסף מותקנים לעתים קרובות על הקיר במטבח. דוודים חזקים יותר דורשים חדר נפרד (חדר דוודים), ומוצעים בהם ציוד שונה.

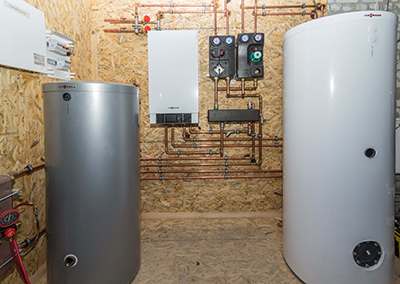

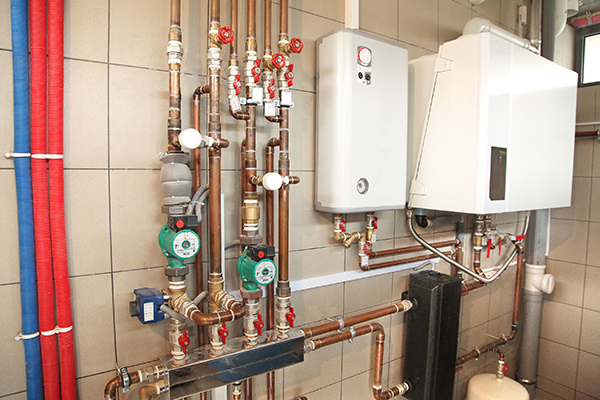

תמונה 1. דוד גז חד-מעגלי המותקן על הקיר בחדר קטן במרתף למחצה על אריחי קרמיקה.

כּוֹחַ

לכל דוד יש קיבולת מסוימת. כאשר משתמשים בו בעיקר לחימום, נעשה שימוש בנוסחת החישוב הבסיסית: 1 קילוואט של חשמל לכל 10 מ"ר. בית מבודד היטב. עבור קוטג' עם שטח של 200 מ"ר נדרש כוח לדוד 10 קילוואט. בנוסף, מומלץ להוסיף בערך 15% לעומסי שיאאספקת המים החמים המתוכננת דרך אותו דוד תדרוש חשמל נוסף.

מומחה התכנון יבצע חישוב פרמטרים נדרשים של הציוד, תוך התחשבות בחומר הקירות, במספר הקומות והחלונות, במאפייני האקלים של האזור ובהיבטים אחרים.

מספר קווי המתאר

יֵשׁ:

1. מעגל יחיד;
2. דוודים דו-מעגליים.

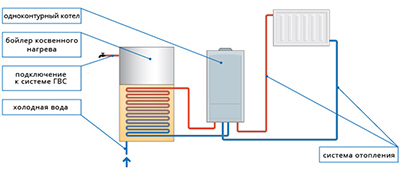

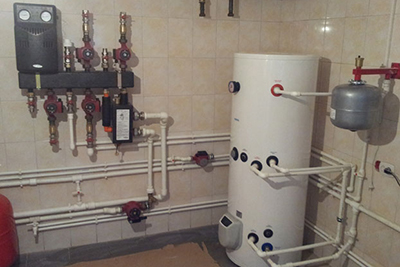

מעגל יחיד לְעִתִים קְרוֹבוֹת יקר יותר וחזק יותר, אבל ללא ציוד נוסף הם מיועדים רק לחימום. אם אתם רוצים אספקת מים חמים, תוכלו לקנות דוד. דוד חד-מעגלי בעל עוצמה מספקת יתמודד עם חימום בית גדול וחימום כמות משמעותית של מים.

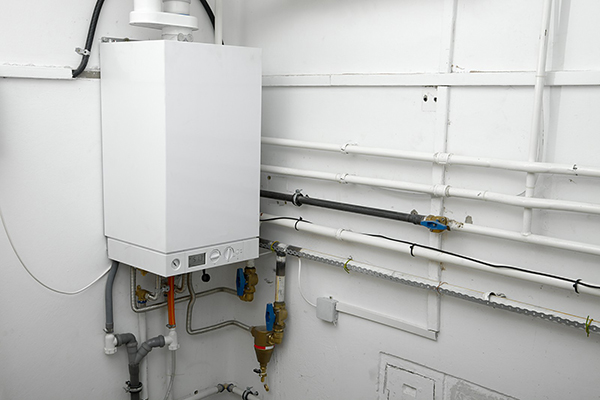

תמונה 2. דוד חימום גז חד-מעגלי, מותקן על הקיר. מתאים לבית פרטי גדול.

מעגל כפול דוודים הם פחות חזק, זול יותר ורב-תכליתי יותראחד המעגלים שלהם עובד לחימום הבית, השני - לחימום מים.

יש להם מחליף חום מובנה, וחימום המים מתרחש באמצעות דוד הכלול בדוד, או בצורה של זרימה. 15-20 ליטר לדקה — נפח החימום המרבי עבור דוודים כאלה. הם מתאימים יותר לבתים קטנים שבהם גרים מעט אנשים.

דיאגרמות של מערכת החימום

ניתן לחשב דיאגרמות של מערכת החימום נוזל ואוויר.

נוֹזֵל

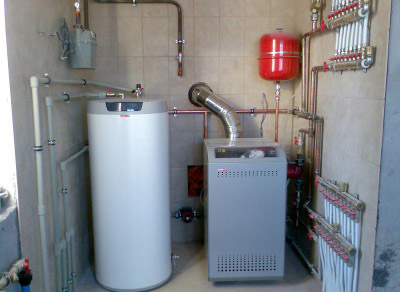

תרשים פשוט עם דוד חד-מעגלי מורכב מ:

• דוד גז (גז, מים וחשמל מסופקים לחדר הדוודים);
• דוודים;
• משאבת סירקולציה;
• מיכל התפשטות;
• ציוד המבטיח בטיחות במקרה של דליפות גז;
• אֲרוּבָּה;
• צנרת ורדיאטורים מחדר הדוודים לרוב החדרים בבית.

אֲוִיר

התוכנית הסטנדרטית כוללת חדר דוודים (מותקן לעתים קרובות במרתף מתחת לחלק המרכזי של הקוטג'), שבו מותקנים הדברים הבאים:

•

  מחולל חום גז;
• מְנִיפָה עבור זרימת אוויר מאולצת;
• מטהרי חשמל ומסננים;
• במידת הצורך מכשיר אדים לאוויר;
• מזגן (החלק השני שלו מותקן בחוץ);
• כל מיני חיישנים;
• צינור אוויר ראשי, עובר אנכית דרך מרכז הבית;
• צינורות אוויר אופקיים של כל קומה עם פתחי אוורור בחדרים מחוממים;
• סט של פתחי אוורור ואביזרים כדי לשאוב אוויר למערכת בתוך הבית ומחוצה לו, וכן להוציא חלק מהאוויר מהבניין.

אם אתם רוצים לחסוך כסף, תוכלו להוציא את המזגן, מכשיר האדים והמאוורר מהמערכת. המערכת מתפקדת ללא סירקולציה מאולצת, אך איכות החימום תתדרדר משמעותית במקרה זה: אוויר חם בחדרים מתפזר בצורה פחות אחידה, ומצטבר מתחת לתקרה. הטמפרטורה תהיה תלויה בפתיחת החלונות.

עקרונות הפעלה

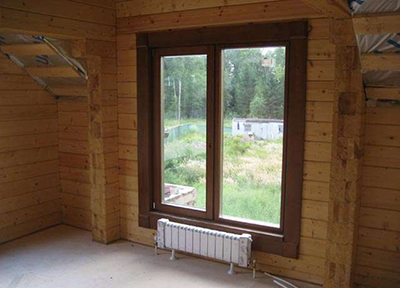

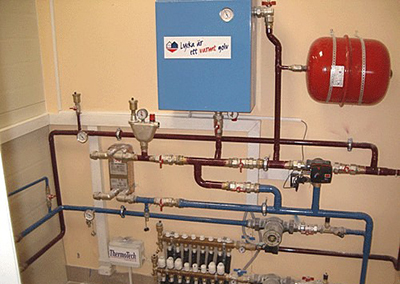

• נוֹזֵל מערכת. דוד גז מחמם נוזל קירור, המועבר לחדרים דרך צינורות לרדיאטורים (סוללות) המותקנים מתחת לחלונות. הבית מחומם על ידי מעגל חיצוני. נוזל הקירור מתחמם ומתקרר במשך זמן רב, כך שייקח זמן רב לחמם את הבית.

•

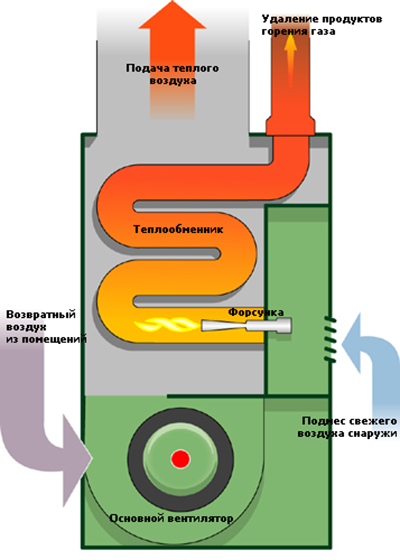

  אֲוִיר מערכת. באמצעות מחולל חום, אוויר מחומם בחדר הדוודים, אשר מסופק לאחר מכן ישירות לחדרים המחוממים דרך תעלות אוויר (בדרך כלל דרך פתחים ברצפה).

אין רדיאטורים או צינורות בחדרים. לאחר המעבר דרך החדרים, האוויר משוחרר דרך סורגי אוורור מיוחדים.

החלק העיקרי של האוויר המחומם מסתובב בתוך הבניין, אך חלקו מתחדש. ניתן לשלב ניקוי, לחות ומיזוג אוויר במערכת כזו. כאשר עובדים על גז, היא אוטומטית לחלוטין.

שיטות חיווט

שיטות חיווט לִהיוֹת שׁוֹנֶה עבור מערכות נוזלים ואוויר.

נוֹזֵל

תוכניות בסיסיות לאפשרויות תנועת מים דוּ:

1. עם מחזור דם טבעי נוזל קירור;
2. עם המחזור הכפוי שלו.

האפשרות הראשונה משמשת לבתים חד-קומתיים בעלי קומת קומה של לא יותר משלושים מטרים. אם אורך הצינורות גדול יותר, נדרשת משאבת סירקולציה.

ישנן גם מספר סידורי צנרת שונים:

• בצינור אחד ושני צינורות;
• אופקי ואנכי.

חימום דו-צינורי מאפשר לכבות חלק מהרדיאטורים בבית. התוכנית האופקית מאפשרת לכבות את החימום על כל הרצפה.

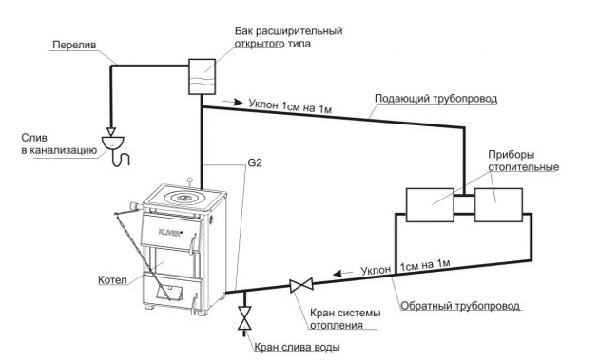

תמונה 3. תרשים פריסה של מערכת נוזלים עם מחזור טבעי, המשמשת בדרך כלל בבתים פרטיים קטנים.

אֲוִיר

על פי שיטות זרימת מסת האוויר, ישנם:

• מעגל ישר;
• תוכנית מחזור.
• תוכנית מחזור חלקי.

תוכנית המחזור, בתורה, יכולה להיות:

• עם תנועה טבעית אֲוִיר;
• עם תנועה כפויה בנוכחות אוורור אספקה ​​ופליטה.

בתחילה שימשה מערכת הזרימה הישירה לחימום מבנים, כאשר כל האוויר החם הוצא מהבית, דבר שאינו כלכלי ביותר. לעומת זאת, מערכת הסירקולציה שמרה על האוויר המחומם בתוך הבניין, והעבירה אותו דרך מחולל החום מספר פעמים. זה חסכוני, אך לא היגייני, מכיוון שהאוויר אינו מתחדש.

כיום התוכנית הנפוצה ביותר היא עם מחזור חלקי, כאשר אוויר מחומם מסתובב בתוך הבית, ומתחדש חלקית מבחוץ.

יתרונות וחסרונות של סוגים שונים של מערכות גז

לכל סוג מערכת יש את הסגנון שלה יתרונות וחסרונות.

מַיִם

יתרונות מערכת נוזלים:

• תוכנית מחזור חלקי.
• בשל השימוש הנרחב שלו בשוק מומחים וציוד רבים;
• אפשרות להתקנת רצפות מחוממות;
• כלכלה מספקת.

חסרונות:

• תוכנית מחזור חלקי.
• בעיות בקירור (מים קופאים, נוזלי קיפאון עלולים להיות מסוכנים לבריאות);
• חימום ארוך טווח של הבית;
• עלייה במשקל הבניין ובעומס על היסודות;
• תלות בזמינות החשמל.

עם אוויר

יתרונות מערכת האוויר:

• תוכנית מחזור חלקי.
• דרך זולה יותר לחמם בהשוואה לנוזל;
• מהירות חימום גבוהה של המקום;
• אין בעיות עם מילוי נוזלי של צינורות, כמו גם הצינורות והרדיאטורים עצמם;
• פונקציות נוספות (אפשרות טיהור אוויר, לחות, מיזוג אוויר);
• בְּטִיחוּת.

חסרונות:

• תוכנית מחזור חלקי.
• קשיי התקנה (המערכת מיוצרת במהלך בניית הבית, קשה להסתיר את צינורות האוויר מאוחר יותר);
• צורך בתחזוקה;
• יש פחות ציוד ומומחים בשוק;
• תלות באנרגיה.

צריכת גז לחימום בית

עבור מערכות חימום נוזליות, הנוסחה המשמשת היא: א = ש / (ש * ב)

א — צריכת גז מחושבת לשעת פעולת חימום.

ש — קיבולת הדוד (ייתכן שלא ינוצל במלוא הקיבולת במזג אוויר חם יותר).

ש — חום סגולי (גז G20 – 9.45, גז G25 – 8.13 קוט"ש/מ"ק).

ב — מקדם יעילות של דוד הגז (מצוין בדרכון המוצר).

לדוגמה, דוד בעל קיבולת של 10 קילוואט, מופעל על ידי גז G25, עם יעילות של 90% יצרוך לשעה, בפעולה מלאה: 10/(9.45*0.9)=1.17 – כלומר יותר ממטר מעוקב אחד של גז טבעי לשעה.

חישובים כאלה יאפשרו לכם לחזות את עלויות החימום בעת רכישת דוודים בעלי יעילות שונה. חישוב עלויות לכל העונה מוביל לעיתים לרעיון של הצורך לקנות דוד בעל יעילות גבוהה יותר.

סרטון שימושי

הסרטון מספק עצות שיעזרו לכם להימנע מטעויות בבחירת דוד חימום גז לבית פרטי.

למה עדיף להפקיד את התכנון וההתקנה בידי מומחים

אם יהיו טעויות, החימום יהיה באיכות ירודה ולא יעיל. והמחיר של חדר דוודים שלא הוכן בצורה שגויה יהיה דרישות הרשות המפקחת בחיתוך חלונות נוספים וכדומה.
