התחליף הטוב ביותר לעצי הסקה, חשמל וגז! דוד גלולות: מה זה?

דוד חימום גלולות – מכשיר המחמם נושא חום נוזלי במהלך בעירה של דלק מגורען.

דוד הגלילים הוא ארון מתכת מלבני עם דלת מלפנים, צינורות לחיבור צינורות מאחור ומיכל פתוח בצורת משפך בצד.

חפצים מחוממים מסורתיים – בקתות, בתי קיץ, בנייני שירות, חנויות, בתי ספר כפריים ומבני ציבור קטנים אחרים.

בניית דוד חימום גלולות

גוף הדוד, ברזל יצוק או פלדה, טפסים 4 אזורים עיקריים:

• תא בעירה (תא בעירה);
• אֵפֶר;
• מים (מאגר סגור שבו נוזל הקירור מחומם לטמפרטורה הנדרשת);
• קונבקטיביות (צינורות גז).

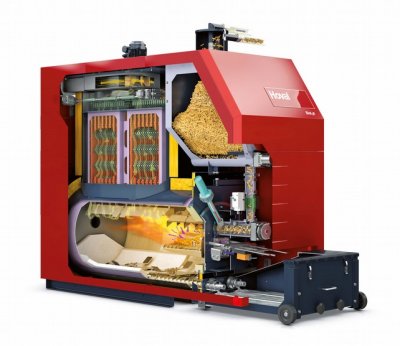

אלמנטים של המכשיר

הגישה לאגן האפר ולמבער ניתנת דרך הדלתות בדופן הקדמית של גוף הדוד. מבער גלולות סוג נפחי מגביר את יעילות דוד הגלילים לרמה של דוד גז. אוגנים, צינורות לחיבור לארובה ולצינור ממוקמים בקיר האחורי.

יחידת בקרה מחובר מלמעלה, מיכל גלולות, ברזל יצוק או עשוי מפלדת גיליון, בצד. הוא מחובר למבער באמצעות שרוול ומזין בורג חיצוני. מקדחה פנימית, אם הדגם מצויד בכך, מעביר את הכדורים ישירות לאש. חומר הבידוד המכסה את גוף הדוד מוגן על ידי מעטפת פלדה.

דלק גלולות: מה זה

כדורי מזון הם מרכיב ממקור צמחי בצורת "גרגרים" קטנים וצפופים צורה גלילית. קוטר הגרגיר אינו עולה על 1 ס"מ, אורך ממוצע - 4 ס"מ.

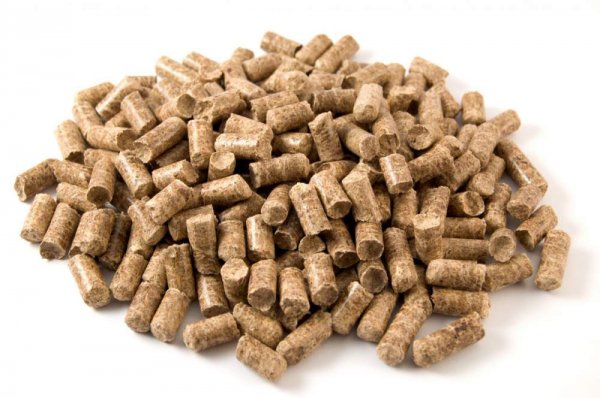

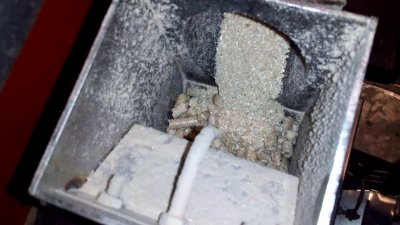

תמונה 1. כדורי גומי לשימוש בדוד חימום. אלו גרגירים קטנים ודחוסים.

עץ באיכות נמוכה, קליפות עץ, פסולת מעיבוד עץ, כמו גם קש, קליפות חמניות ותירס משמשים כנושאי אנרגיה. דחיסה של חומר הגלם מתבצעת על ידי:

• טחינה גסה, ייבוש;
• טחינה דקה לחלק אבקתי;
• טיפול במים ובקיטור.

גרנולציה משפרת תכונות פיזיקליות ומכניות חשובות של המוצר המפוזר, ביטול נזילות, אבק וסינטור במהלך הבעירה. התוצאה היא חומר בתפזורת המיוצג על ידי אלמנטים בעלי צורה, גודל, מבנה, תכולת לחות וצפיפות נתונים.

עקרון הפעולה

מאפייני האנרגיה של הדוד, תכנון התנור ותפעולו נקבעים על ידי התופעות והתהליכים הנלווים לשריפת דלק. עץ מחומם מתפרק לחומרים "נדיפים" ופחמים. רכיבים אלה, כאשר הם נשרפים, תורמים לכמות החום הכוללת המשתחררת.

בתא האש ובצינורות הארובה של הדוד, חום מועבר מהדלק למשטחים הסעה וקרינההמאוורר שמתחת למבער מפנה אוויר אל תוך תא האש. הוא עובר דרך הדלק המוצק הבוער, מתערבב עם תוצרי הבעירה ומחמם את תא האש, הארובות והמיכל. הטמפרטורה הכוללת של תערובת האוויר והגזים החמים היא 1300—1700 מעלות צלזיוס.

החימום העיקרי של תא האש והתעלות מתבצע על ידי גזים חמים - תוצרי בעירה.

כדורי עץ מכילים אחוז גבוה יותר של חומרים נדיפים מאשר גושי עץ (שלא לדבר על פחם קשה וחום). לכן, חימום צינורות גז דוד גלולות מפותח, רב-מעבר (אחרי הכל, זה מה שקורה בהם) יותר מ-2/3 של הסרת חום), ותא הבעירה קטן.

יוֹם רְבִיעִי, העברת אנרגיה שנוצרה (מים, נוזל קירור מים), מסתובב דרך צינור סגור, חימום האוויר בחדר באמצעות רדיאטורים לחימום. במעגל נפרד ניתן לספק מים חמים לבניין.

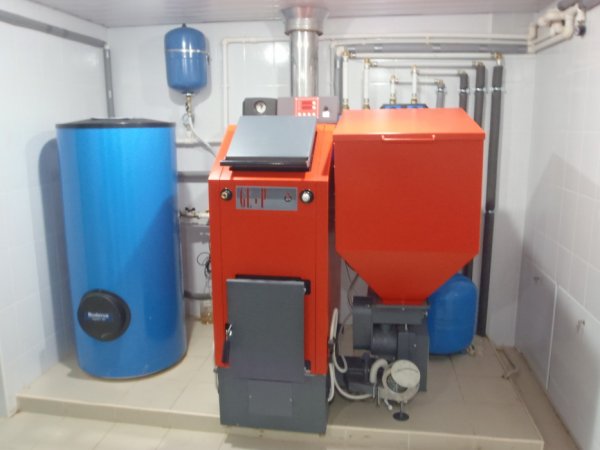

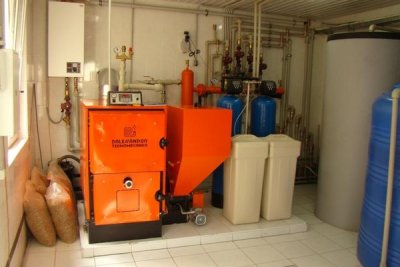

תמונה 2. דוד גלולות עם מעגל מים המחובר אליו, המשמש לחימום החדר.

דודי גלולות משולבים עם ציוד חימום אחר (כדי להשלים את פעולתם בחורף, ולחסוך בדלק בקיץ), לְדוּגמָה:

• עם צוברי חום — מיכלים מבודדים בחום במעגל מערכת החימום אשר צוברים מים חמים;
• מעגל חימום נוסף, לדוגמה, מערכת סולארית;
• דוד חשמלי.

תכונות עיקריות

אֲמִינוּת דוד גלולות, כמו כל ציוד, מתבטא בתקופת האחריות, במרווחי זמן בין תיקונים ובין שירותים. כמכשיר לייצור אנרגיה והעברתה לנוזל הקירור, המכשיר מאופיין על ידי:

• יעילות אנרגטית של שריפת דלק;
• כּוֹחַ;
• חיי סוללה בטאב אחד.

הספק תרמי, מהו הקטן ביותר

איזו כמות חום נוצרת ליחידת זמן כתוצאה משריפת דלק, מציג את המאפיין העיקרי של מחולל החום - כוח תרמי.

הוא נבחר על סמך מטרת החדר, השטח, גובה התקרה ואובדן החום בעת מעבר דרך מבנים סגורים.

ערכי ההספק של דוד הגלילים הם בטווח של 12-500 קילוואט.

פחות כוח הופך את המכשיר ללא רווחי, אך עם יותר כוח הוא מאבד את יתרונותיו על פני גנרטורים אחרים של חום:

• פועל ביעילות < 0.8 — פחות יעיל מדודי גז, דלק נוזלי ודודי פחם;
• נכשל תוך 3-5 שנים.

יְעִילוּת

יעילות המכשיר מראה איזה חלק דוד הגלילים הצליח "לקחת" מכמות החום המחושבת שהדלק "פלט" במהלך הבעירה. מפחית את היעילות טעינה לא מספקת או מוגזמת של תיבת האש, דלק באיכות ירודה, פעולה לא נכונה של הציוד.

ככל שחום הבעירה גבוה יותר, כך יעילות הדלק גבוהה יותר. דלק וסולר הם המובילים ביעילות. חום הבעירה של כדורי גז. נמוך פי 2.4-4.3 ו תלוי בסוג חומר הגלם:

• וודי - 17.5-19 (MJ/ק"ג);
• קש - 14.5;
• כבול - 10.

מבחינה זו, כדורי עץ מפסולת עיבוד עץ דומים לפחם (15-25 מגה-ג'אול/ק"ג) והם עדיפים על החומר המקורי - נסורת, שבבים, סדקים (10 מגה-ג'אול/ק"ג).

צריכת דלק וקיבולת בונקר

צריכה שנתית ממוצעת של כדורי עץ ממוחזר 1/5 פחות מפחם חום (לפי משקל) ו פי כמה פחות מעץ חתוך (הוא לח יותר ופחות צפוף).

המספר המדויק תלוי בתכונות הדוד ובהגדרות ההפעלה שלו, כמו גם בנפח החדר המחומם, בחומר ובעיצוב הקירות החיצוניים.

נפח הבונקר עבור כדורי חימום, זה קובע כמה זמן דוד החימום לא ידרוש התערבות אנושית ומשתנה מעשרות ליטרים ועד מטר מעוקב או יותר.

פונקציות נוספות

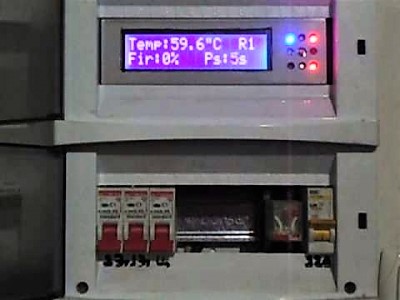

אוטומציה של פעולת דוד הגלילים אינה מוגבלת לאספקת דלק ממוכנת מהעתודה התפעולית למבער. דגמי דודים עם פונקציות נוספות להפחית למינימום את עבודת הידנית לצורך תחזוקת היחידה:

• אלמנטים אופטיים שולטים בלהבה;
• הסליל החשמלי מצית את אספקת הדלק;
• הטמפרטורה והלחץ של המים נמדדים באמצעות תרמומנומטר;
• תרמוסטטים מפעילים ומכבים את המבער והמשאבה, ומגנים על המערכת מפני התחממות יתר;
• עוצמת הדוד מותאמת באמצעות פוטנציומטר;
• חיישן שריפת הדלק מגיב לטמפרטורת פני השטח של המבער.

זו אינה רשימה מלאה של מכשירים אלקטרוניים, מכניים וכימיים., אשר היצרן יכול לצייד בו את מוצריו.

רמה גבוהה של אוטומציה מאפשרת לדוד הגלילים לפעול ללא התערבות אנושית יותר מ-7 ימים. חיבור למחשב אישי מאפשר שליטה מרחוק. ניקוי ידני או החלפה של אגן האפר אינו לוקח יותר מחצי שעה.

תכונות הדלק משפיעות על עוצמתו ויעילותו של מחולל החום.

יתרונות המכשיר

היתרונות של דודי גלולות נובעים מאיכויות נושא האנרגיה שהם מעבדים. דודי דלק מוצק הם חסכוניים בתפעול. לא תובעני לאיכות המים המחוממים ו ניקיון האוויר שמסביב.

דלק מוצק מייצר ציוד שעובד איתו:

• עצמאי ממקורות אנרגיה מרכזיים (כולל זמינותם);
• עמיד בפני פיצוץ ומעכב בעירה;
• אינו דורש עלויות עבור חיבורים או מיכל לדלק נוזלי.

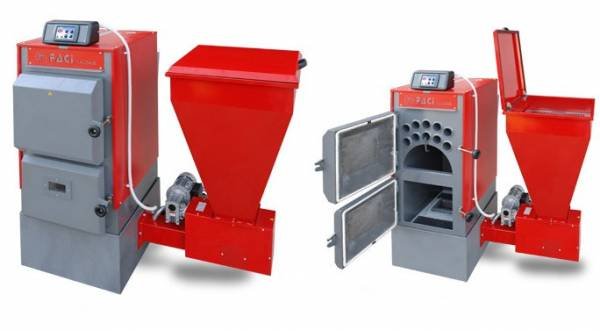

תמונה 3. דוד גלולות עם תא אש סגור (משמאל) ופתוח (מימין). לוח הבקרה ממוקם בחלקו העליון של המכשיר.

האופי העצי של הדלק מעניק לדודי גלולות את תכונות חיוביות:

• בטיחות סביבתית;
• האפשרות להשתמש באפר כדי לחמצן ולהעשיר את הקרקע;
• ערך אסתטי - המקומות בהם מאוחסנים ומשתמשים בעץ להסקה וכדורי עץ נשארים נקיים, ומסגירים אותם רק על ידי ריח העץ.

ידידותיות לסביבה

צורת קיומם של חומרי הגלם (גרגירים הומוגניים צפופים) וטכנולוגיית ייצורם מעניקים לדודי כדורי החימום איכויות חדשות, המבדילות אותם ממחוללי חום על סוגי דלק מסורתיים. כמו גושי עץ, כדורי החימום ידידותי לסביבה והיפואלרגני (ללא מקשרים, תוספים).

גזי פליטה מפחם מכילים מ-1 עד 3% גופרית, עשן מגלולות עץ - 0.1%כמעט ואין פחמן דו-חמצני בתוצרי הבעירה של כדורי הגז (רק הכמות שהצמח ספג במהלך הצמיחה), דבר שלא ניתן לומר על סוגים אחרים של דלק:

• פחם - 60 ק"ג/ג'יגה-ג'ול;
• דלק - 78;
• גז - 57;
• ביולוגית מבוססת כבול - 70.

יְעִילוּת

ערך קלורי של כדורי עץ יותר מפי וחצי גבוה יותרt זהה לזה של עצי הסקה והוא דומה לחום הסגולי של בעירה של פחם.

יעילותו של דוד גלולות גבוהה יותר מזו של דוד עץ - 8.5-9.5. טמפרטורת גזי הפליטה של ​​הראשון 120—140 מעלות צלזיוס, שאר החום "נספג" על ידי הארובות.

נוֹחוּת

תכולת האפר של כדורי עץ (0.5-1% לפי משקל) נמוך יותר מעצי הסקה, וב פי 10-60 פחות, מאשר פחם. תכולת האפר של קש וכבול מעט גבוהה יותר: 4 ו-20% בהתאמה. קיבולת אפר הפח של הדוד היא 25 קילוואט ניקוי פעמיים בחודש.

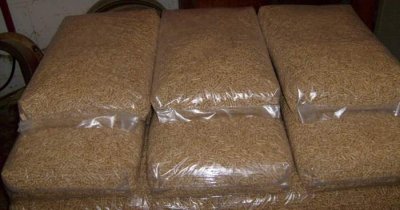

חומר מגורען וארוז נוח להובלה, פריקה ואחסון. הקביעות של הפרמטרים הפיזיקליים, המכניים והמטריים שצוינו של יסודות הדלק מבטיחה בעירה ארוכת טווח עם טמפרטורה קבועה. בעת הבעירה, הכדורים אינם "נורים" או יוצרים ניצוצות.

חסרונות

חום בעירה של כדורי גז נמוך פי 2.4-4.3, מאשר דלק, סולר, אך דומה למאפיין זה של פחם. בשעה של בעירה של קילוגרם של כדורי פחם, הכיריים יעברו לנוזל הקירור. 150 קלוריות (אוֹ 4.3-4.5 קילוואט) חום.

הנטל נופל על כתפי הצרכן טיפול ברכישה, אספקה ​​ואחסון של דלק.

למרות העובדה שאריזות הגלולות נערמות בצורה קומפקטית, סככת עצים לאחסון שלהם נדרש אחד די נפחי ויבשעץ מגורען רגיש ללחות.

התקנת דוד גלולות מלווה בהוצאות נוספות: יש צורך בתעלות אוויר לאספקת אוויר וארובות לסילוק תוצרי בעירה.

סרטון שימושי

צפו בסרטון, המספר על תכונותיו של דוד גלולות ומסביר למה הוא נחוץ.

פעולה בטוחה

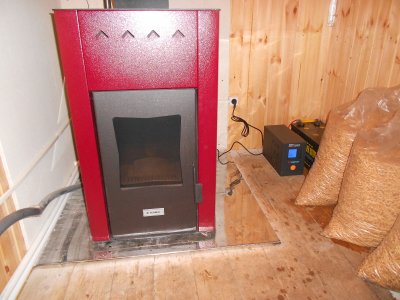

יש צורך להתקין דוד גלולות בחדר נפרד ומאוורר מחוץ לבניין המגוריםעוצמת חילופי האוויר בחדר הדוודים תלויה במאפייני הדוד ומצוינת בהוראותיו.

חדר הדוד חייב להיות מרווח מספיק כך שלא יהיו חפצים או קירות צמודים לגוף הדוד. קרוב יותר מחצי מטר. גובה התקרה המינימלי המותר תלוי במידות גוף הדוד יחד עם הבונקר והוא מצוין בהוראות.

דוד הדלק המוצק מותקן על בסיס עמיד שאינו דליק, ששטחו גדול יותר משטח בסיס גוף הדוד. לא פחות מ-2 ס"מ הבסיס חייב להיות גלוי מכל צד.

הכנת מערכת החימום "הישנה", חיבור ציוד חדש, כוונון שלו, תיקונים גדולים ומתוכננים מבוצע על ידי מומחים מוסמכים מתאימים, עם אישור לעבודה מסוג זה.

עם פעולה תקינה, חיי השירות של דוד גלולות מגיעים לשני עשורים.
