היעילות גדלה מספר פעמים! דוד פירוליזה: מה זה, עקרונות פעולתו

פעולתו של דוד פירוליזה מבוססת על תגובה כימית מיוחדת - פירוליזה.

מונח זה מתייחס לתהליך הפירוק של דלקים אורגניים. עבור גז ופחם. במקביל, אנרגיה תרמית משתחררת בכמויות גדולות.

התהליך אפשרי רק בתנאים מסוימים: חוסר חמצן בחלל. טמפרטורה גבוהה: 200–800 מעלות צלזיוס.

עקרונות הפירוליזה לחימום

פירוליזה נמצאת בשימוש נרחב בתעשיות שונות. תהליך כימי זה מבוקש ו לחימום חללי מגורים.

פירוליזה מתרחשת עם כל סוג של חומר גלם מוצק:

• עֵצֵי הַסָקָה.
• ענפים קטנים או שבבי עץ.
• בריקטים.
• כָּבוּל.
• פחם חום.
• כדורים.
• קוֹקָה קוֹלָה.

עם זאת, יחידת הפירוליזה פועלת בצורה היעילה ביותר על דלק עם רמה גבוהה יותר של פלט חומרים נדיפים - עץ. עובי 80-100 מ"מ. יחד איתם משתמשים בכדורים או בפסולת עץ.

דוד פירוליזה: מה המשמעות, המכשיר שלו

לְעַצֵב דוד פירוליזה נראה כך:

1. אֲרוּבָּה.
2. יחידת בקרה.
3. טוען מיכל.
4. זַרבּוּבִית.
5. תא בעירה.
6. מחליף חום.

דוד חימום פירוליזה הוא יחידה דו-תאית - זוהי התכונה המיוחדת שלו. התגובה הכימית העיקרית בתאים אלה היא:

1. תא טעינה או תא גיזוז. כאן מתרחש הפירוק התרמי הראשוני של חומר הגלם. החומר האורגני, תחת השפעת טמפרטורות גבוהות, הופך לגז דליק. אוויר ראשוני מופנה לתא כדי לשמור על עשן. בעירה בטמפרטורה של 300—800 מעלות צלזיוס.

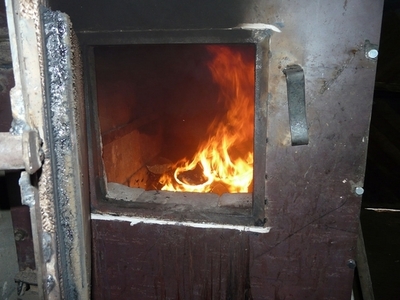

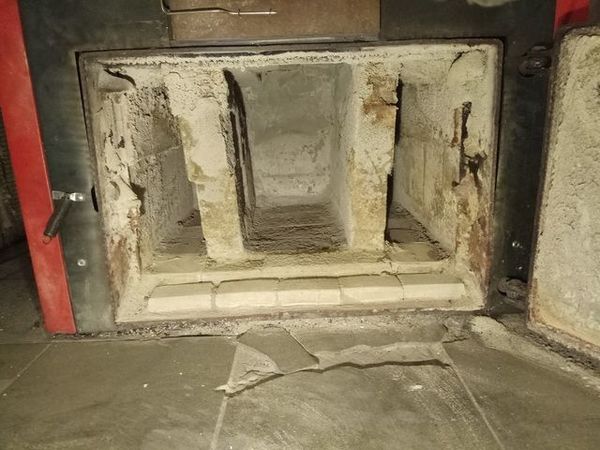

תמונה 1. תא טעינת דלק בדוד פירוליזה. פנים המבנה גמור בלבני חרסית אש.

1. תא בעירהלאחר ההתלקחות, האוויר והגז המשתחררים מגיעים לכאן. כאן, הגז שנוצר נשרף כמו גז טבעי רגיל. טמפרטורה בממוצע 1200 מעלות צלזיוס. בשלב זה משתחרר הרבה חום, שהוא הכרחי לחימום. במקביל, יש התנגדות אווירודינמית חזקה, ולכן יש צורך בתנועת גז כפויה, שתפקידה מתבצע על ידי מפזר עשן.

שני מרווחים בין החדרים מחלק את הסורג, שאליו נטען הדלק. שם הוא מוצת ומנודף העשן מופעל. הסורג מונע בריחת חום מתא הטעינה העליון ומספק זרימה קלה של אוויר ראשוני.

תנורי פירוליזה מצויד במתגי משיכה, אשר מציתים את הדלק. לפיכך, בתחילת ההצתה, הדוד מתפקד כמכשיר בעירה ישירה, ולאחר סגירת השסתום הוא עובר לפירוליזה.

סוגי מכשירי פירוליזה, מאפיינים

דודי פירוליזה נבדלים זה מזה בעיצובם. אז, יש:

• תא המבער האחראי למעלה. לעיתים רחוקות. יתרונות התכנון הם שגז הפליטה עובר ללא הפרעה לתא השריפה לאחר מכן, ולאחר השריפה, הוא נכנס מיד לארובה לקירור נוסף. בין החסרונות נמצא שמיקום מערכת העשן אינו כלכלי, מכיוון שנדרשים בתחילה יותר חומרים מתכלים לייצור תכנון כזה.

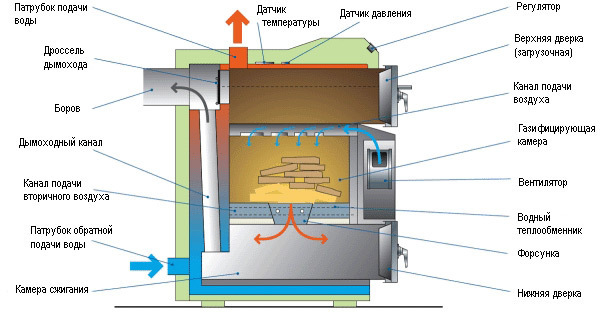

תמונה 2. דוד פירוליזה עם תא שריפה תחתון. החצים מציינים את רכיבי המכשיר.

• תא שריפה אחורית בתחתית. סוג העיצוב הנפוץ והנוח ביותר. נוח למשתמש לטעון עצי הסקה, מכיוון שהתא אינו על הרצפה. לתא יש גם יציאה ישירה לארובה התחתונה, ומשם לארובה. עם זאת, לעיצוב כזה יש גם חסרונות. לפיכך, אפר מתא הטעינה סותם את התא השני, ולכן הוא מנוקה לעתים קרובות יותר. בנוסף, יש צורך לספק טיוטה מוגברת כך שהעשן ינוע כלפי מטה.

וגם דודי פירוליזה נבדלים בסוג האחיזה המשמש:

1. טיוטה טבעית. אין צורך בחשמל. עם זאת, לצורך ההפעלה נדרשת ארובה גבוהה למדי עם משיכה טבעית חזקה, שתעלה כסף.
2. דחיפה ואחיזה כפויים. הדוד הופך תלוי באנרגיה, אולם מהירות הכניסה למצב עולה. יחידה כזו מצוידת במאווררים ובמפזרי עשן, הנשלטים על ידי אוטומציה - התלות בתנאי מזג האוויר נעלמת לחלוטין ויעילות הבעירה עולה. תנור מסוג זה יכול לפעול ברמת יעילות מרבית לאורך כל הדרך. 4-5 שעות, וזה 20% יותר, מאשר דוד עם משיכה טבעית.

ישנם שני סוגים בהתאם לשיטת החימום. מכשירי פירוליזה:

• לחימום מים. נושא החום הוא מים, המחוממים במחליף החום, ולאחר מכן מוזרמים דרך צינורות לתוך הרדיאטורים. הטמפרטורה נשמרת הודות למחזור קבוע.
• לחימום אוויר. הוא משמש הרבה פחות בתדירות ביתית. הוא משמש לעתים קרובות לחימום מבנים חיצוניים או מתקני ייצור. אנרגיה תרמית מופצת בחדר באמצעות מסות אוויר חמות. הן מחוממות כתוצאה משריפת חומרי גלם. חום מופץ באמצעות צינורות אלומיניום ומפוחיםמערכת זו נשלטת באופן אוטומטי, כך שהבעלים יכול להתאים אותה בקלות לצרכיו.

איך לבחור מכשיר כזה

בעת בחירת יחידה מבוססת פירוליזה שימו לב למאפיינים העיקריים שלה:

איכות התיק. בעבר, גוף תיבת האש היה עשוי בעיקר מברזל יצוק.

כעת יצרנים מייצרים גוף מרותך עשוי מחומר יריעות.

העיקר כאן הוא העובי שלו.

זה תלוי בהספק של הדוד:

• 15—65 קילוואט: מבנים פנימיים 5 מ"מ, חיצוני - 4 מ"מ;
• 75-110 קילוואט: פנימי - 6 מ"מ, חיצוני — 5 מ"מ;
• 135-195 קילוואט: בפנים - 8 מ"מ, בחוץ - 6 מ"מ;
• 200 קילוואט ומעלה: רכיבים פנימיים - 10 מ"מ, חיצוני - 8 מ"מ.

כּוֹחַ. אינדיקטור זה תלוי באזור המחומם. ישנן שיטות רבות לקביעת ההספק. הפשוטה והאופטימלית ביותר ביניהן היא לקחת כבסיס 1 קילוואט לכל 10 מטרים רבועים אזור מחומם.

מומחים ממליצים על היחידה עם עתודת כוח של 10%. אז, בשביל להניח על 120 מטרים רבועים דוד יעשה את העבודה 16 קילוואט. אם שטח הטריטוריה 160 מטרים רבועים, עוצמת המכשיר חייבת להיות לפחות 18 קילוואט, וכן הלאה לפי אותו עיקרון.

יעילות אנרגטית. מציין את היחס בין החום השימושי שהושקע לנפח חומרי הגלם שנעשה בהם שימוש. מדד זה תלוי בעיקר בדלק. לכן, לחימום יעיל, נדרשים רק חומרים מתכלים יבשים.

עם זאת, נלקח בחשבון גם נפח תא הטעינה, המחזיק את עצי ההסקה. עד 60-65 ס"מ. מלבד זאת, שתי המצלמות מצופה בציפוי מיוחד שכבה של בטון קרמי - הוא שומר על טמפרטורה מתאימה בפנים. כתוצאה מכך, הדלק נשרף בצורה יעילה ואפקטיבית יותר.

מְחִיר. דודי פירוליזה יקרים יותר מסוגים אחרים של דודי חימום. עם זאת, ישנן גם אפשרויות כאן. לפיכך, ביתיים פי 2-3 זול יותר מיובאים, ומאפייניהם אינם נחותים ממקבילים זרים.

יתרונות השימוש

• משך הבעירה.

אחרי סימניה אחת, מכשיר כזה עובד בצורה חלקה. עד השעה 12כלומר, יש לטעון אותו עוד יותר פי 2 פחות פעמים, מאשר דודי דלק מוצק אחרים.

עם זאת, הכל תלוי בסוג: קמין עצים רגיל עובד בערך 4 שעות, ועם בעירה עליונה - בממוצע 30 שעות על עצי הסקה ו 5-7 ימים על פחם.

אפקט זה מושג בשל תהליך הבעירה המבוקרדגמים מודרניים רבים כוללים בקרה אוטומטית על הפעולה. משך הבעירה תלוי גם בנפח מרחב המחיה, בטמפרטורת האוויר בחדר ומחוצה לו, בתכנון היחידה ובכוחה.

• יְעִילוּת 85-90%.

• שריפה מלאה של חומרי גלם.

צריכה נמוכה יותר של חומרי גלם, יש לנקות את פתחי הארובה ואת אגן האפר בתדירות נמוכה יותר.

• ידידותי לסביבה.

כתוצאה מהבעירה של עץ או סוגי דלק דומים, פי 3 פחות חומרים מזיקים, מאשר בדודי דלק מוצק אחרים. בנוסף, פליטות מזיקות לאטמוספרה ממוזערות תחת השפעת טמפרטורות גבוהות בתא העליון.

• יעילות כלכלית.

אפילו עצי הסקה גדולים ולא מפוצלים מתאימים לבעירה. בנוסף, בעירה דו-תאית מפחיתה עודף אוויר בגזי הפליטה, מה שמגדיל גם את החיסכון. בהשוואה לסוגים אחרים של דודי דלק מוצק, יעילותן של יחידות פירוליזה גבוהה יותר. ב-5-8%.

חסרונות

1. תלות באנרגיהלרוב, דוודים כאלה אינם יכולים לפעול ללא מפוח עשן. נדרשת מערכת עם גנרטור עבור משיכה מאולצת. המאוורר משתמש בחשמל בכמות של לפחות 80-100 וואט
2. מחיר גבוה. בממוצע יקר פי 1.5-2 סוגים אחרים.
3. רגישות ללחות בדלקיובש מקסימלי נחוץ. לכן, בעת שריפה 1 ק"ג עצי הסקה עם 20% לחות, עוצמת הפעולה של הציוד תהיה 4 קילוואט. אם אתה לוקח 1 ק"ג עצי הסקה עם 50% לחות, ההספק יורד פעמיים ומשיג הכל 2 קילוואט.
4. פעולה לא יציבה של היחידה בעומסים נמוכים (מתחת ל-50%), הצטברות זפת בתעלת גזי הפליטה.
5. ממדים גדולים ציוד פירוליזה.
6. דודי פירוליזה הם אך ורק במעגל יחידכדי לחמם מים לשימוש ביתי, תידרש יחידה נפרדת.
7. לא ניתן להפוך את תהליך טעינת הדלק לאוטומטי — נטען באופן ידני בלבד.

בטוח לשימוש

תפקוד דוד הפירוליזה מרמז על פעולה בטמפרטורות הגבוהות ביותר האפשריות. לכן, כל יצרן מציב דרישות גבוהות להתקנה ותפעול של ציוד.

ההתקנה מתבצעת על ידי מומחה בעל הכישורים הנדרשים. הדוד ממוקם בחדר נפרד עם אוורור טוב, וארובה מותקנת על היחידה.

כמו כן נלקח בחשבון כללי ההפעלה הבאים:

• אם אין מספיק רוח או נוזל קירור נדרש, לא ניתן להשתמש בדוד.
• אין להפקיד את טעינת והדלקת הציוד בידי ילדים או כל אדם אחר שאינו מורשה.
• טמפרטורת המים במערכת הצינורות העוברים דרך הדוד, לא יעלה על 95 מעלות צלזיוסאם המחוון חורג, הלהבה בתא היחידה נחלשת לזמן מה באמצעות חול. במקביל לכך, כל פתחי הארובה האפשריים נפתחים.
• הדוד מתחמם מאוד במהלך הפעולה, לכן אסור שיהיו חומרים או חפצים דליקים בקרבתו.
• שינוי תכנון הדוד או שימוש בו למטרות אחרות אסורים בהחלט.

תמונות של דודי פירוליזה

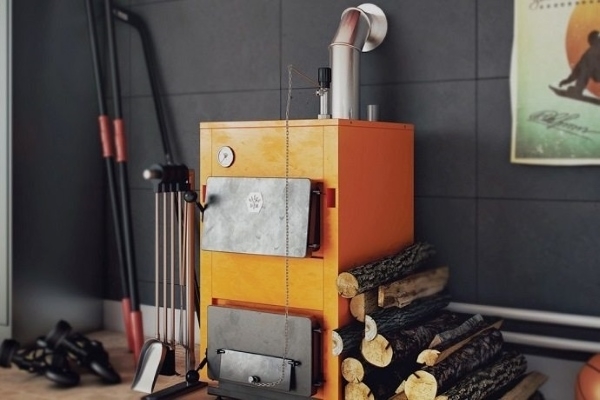

תמונה 3. דוד פירוליזה מותקן בבית. עצי הסקה להדלקה מאוחסנים לידו.

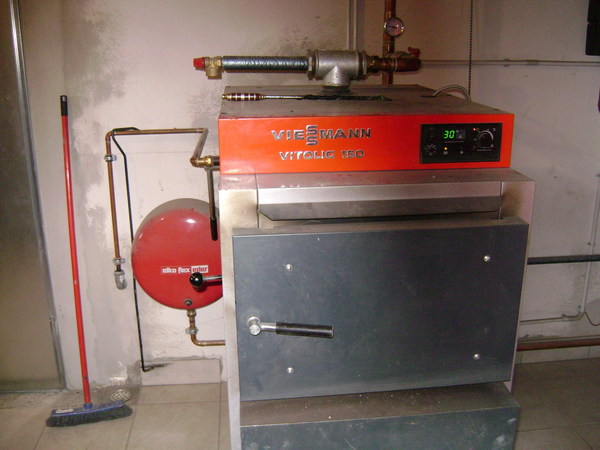

תמונה 4. דוד פירוליזה של היצרן Viessmann. המכשיר מצויד בבקרה אלקטרונית.

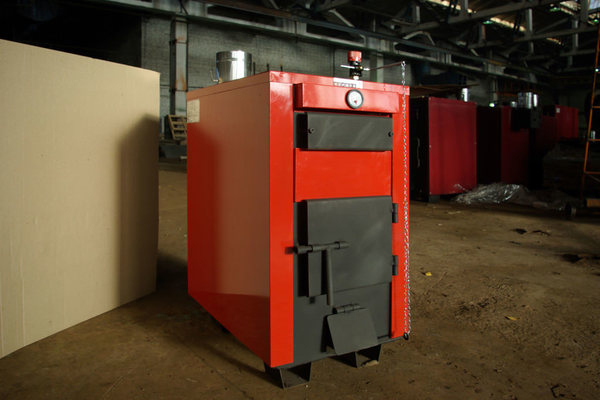

תמונה 5. דוד פירוליזה עם טעינת דלק תחתונה של ממדים גדולים למדי.

סרטון שימושי

צפו בסרטון, המדגים את פעולת דוד הפירוליזה, ומסביר כיצד להפעיל אותו.

מסקנות

דוד פירוליזה - אלטרנטיבה טובה ליחידות בעירה ישירה. עם זאת, ישנם מומחים הממליצים לרכוש ציוד פירוליזה כמקור חום גיבוי בערכה עם דוד חשמלי או גז. אם עדיין תתקינו פירוליזה כמחולל החום העיקרי, תזדקקו למומחים מתכננים מוסמכים ומומחים מוסמכים ביותר להתקנה.
