חימום נוח וזול של המקום: תכונות של דוד פירוליזה בעל שריפה ארוכה
פירוליזה - פירוק חומר בטמפרטורה גבוהה ואספקת חמצן מוגבלת.
במקרה של דוד פירוליזה בעל שריפה ארוכה, מתרחשת בעירה מקסימלית של דלק מוצק וגז המשתחררים ממנו.
לדוגמה, בתנור קונבנציונלי, פירוליזה אינה מסופקת, ולכן חום משתחרר שם בעיקר עקב שריפת עץ. ודודי פירוליזה מתוכננים כך ש... לאפשר בעירה נוספת של גז, אשר משתחרר במהלך שריפת דלק.
כתוצאה מכך, מטען אחד של דלק שורף זמן רב יותר ונדרשים פחות עצי הסקה.

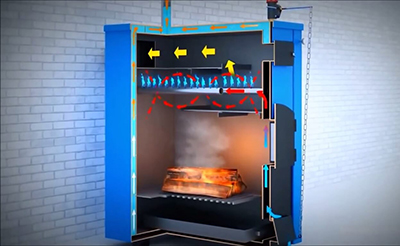

עקרון הפעולה
המאפיין העיקרי של דודי פירוליזה הוא נוכחות של תא שני לשריפה לאחר הגז המשתחרר במהלך הבעירה. זה מגדיל את העבודה טעינת עצי הסקה אחת מספיקה לעד 12 שעות, והיעילות היא עד 90%.
הדיאגרמות של דוודים כאלה כוללות את קבוצת האלמנטים הבאה:
- בור אפר;
- תא לטעינת דלק וגיזוז;
- מחליף חום;
- תא בעירה;
- תא שריפה לאחר מכן;
- אֲרוּבָּה.
מכיוון שתפקידו של הדוד הוא לחמם לא רק את השטח הסמוך, אלא גם אזורים אחרים בבניין, מערכת החימום מחוברת אליו. לכן, התכנון מספק כניסה ויציאה למעגל מים. הפעולה מתחילה בטעינת דלק מוצק והצתתו.
החום המשתחרר עובר לתא הבעירה, והגזים המשתחררים במהלך הבעירה נשרפים בתא המתאים. החום המתקבל עובר למחליף החום, משם הוא מועבר למערכת החימום. לעתים קרובות, יחידות כאלה דורשות משיכה מאולצת, ולכן מותקן בוסטר לצורך טעינת-על. מְנִיפָה.
תְשׁוּמַת לֵב! המכשיר דורש תחזוקה, מומחים ממליצים לקחת הפסקות אם המערכת פועלת יותר מיום.
דוד פירוליזה טבעי
התקן הטיוטה הטבעית יכול לפעול עקב צינורות ארובה. במקרה זה, אוויר חם עולה כלפי מעלה, ואוויר קר נכנס מלמטה. אפשרות זו, אם מתוכננת היטב, יכולה להתמודד עם משימתה גם בבתים ללא חשמל.

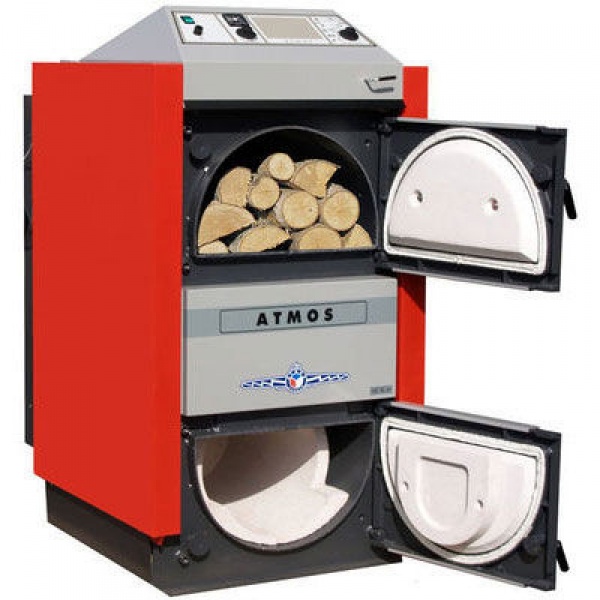

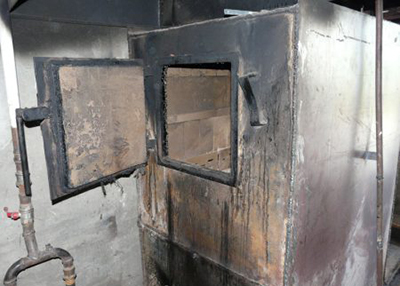

תמונה 1. דוד פירוליזה אטמוס, הפועל על זרימה טבעית, עם תא קטן להסקה.
אבל הספציפיות של פירוליזה, שבה מתרחש שחרור של חום נוסף עקב גזים לאחר שריפה, כרוך בשימוש בעיצוב עם צינור אוויר מורכב.
כתוצאה מכך, משב רוח טבעי נתקל ביותר מכשולים מאשר, למשל, תנור קונבנציונלי. לכן הוא פועל פחות יעיל מאשר אפשרות משב רוח מאולץ. בנוסף, המקום להסקה בתכנון כזה קטן יותר, ו יש לטעון אותם לעתים קרובות יותר.
יתרונות טיוטה כפויה
משיכה מאולצת מספקת זרימת אוויר סדירה. אספקת האוויר האינטנסיבית שלה מאפשרת לך להתגבר על צינור הדוד והארובה במצב הדרוש כדי לשמור על התהליך.

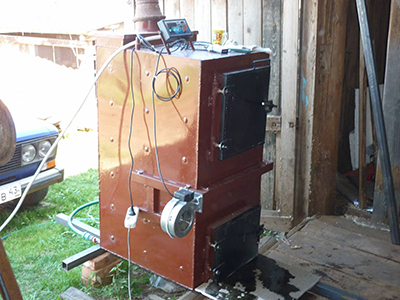

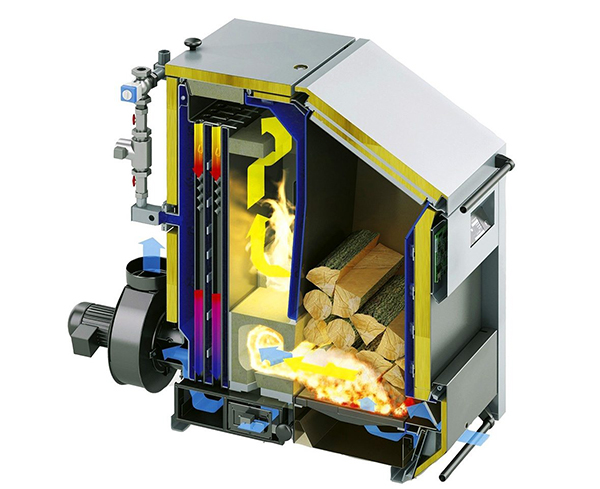

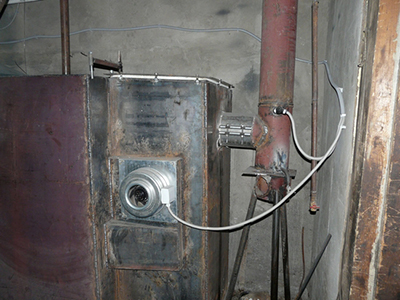

תמונה 2. דוד פירוליזה הפועל על זרימה מאולצת, ומספק זרימת אוויר קבועה.
למרות שהמאוורר דורש חשמל כדי לפעול, הוא מחזיר את כספו במספר דרכים. יתרונות:
- זמן בעירה ארוך יותר;
- צריכת דלק נמוכה יותר;
- יותר רווח בין סימניות;
- פחות פסולת ופליטות לאטמוספירה.
הַפנָיָה! הגרסה היעילה ביותר של דוד פירוליזה בעל שריפה ארוכה היא עיצוב עם טיוטה כפויה. יעילות מגיעה עד 90% בזכות שריפת דלק מקסימלית.
מה צריך כדי להכין את המכשיר בעצמך?
כדי לייצר את המכשיר בעצמך, עליך לבחור פרויקט שמתאים לתנאים הספציפיים ולעקרון הפעולה. כמובן, אתה יכול ללכת ולקנות מכשיר בחנות, אבל הכין אותו בעצמך במו ידיך. זול ויעיל יותר.
לפני שמתחילים לייצר אותו, עליכם להעריך את ההספק הנדרש. לשם כך, עליכם לקחת בחשבון אזור הנכס, אשר יש לחמם.
לאחר מכן יש לקבוע האם תותקן אוטומציה נוספת על הדוד או לא.
חסימה אוטומטית מאפשר לך לנטר את טמפרטורת החדר, ובהתאם לכך, לווסת את פעולת הדוד, וכן לכבות את תפקודיו במקרה של סכנה. אבל אפשר להסתדר גם בלעדיו.
לאחר הערכת ההשפעה הנדרשת מהדוד ובחירת פרויקט, הם מתחילים לייצר את היחידה. הפרויקט הנפוץ ביותר להרכבה עצמית נחשב ל התוכנית של בלייב.
כדי ליישם זאת, יש צורך באמצעים מתאימים. חומרים וכלים. חשיבות רבה לחומרים היא עמידותם לטמפרטורות גבוהות. כדי לא לטעות בבחירה, ניתן לפנות ליועץ במחסן מתכת או בחנות.
כלים נחוצים
בדרך כלל, החומרים הדרושים לייצור דוד כוללים:
- צינורות מתכת ופרופיל בקטרים שונים;
- לבני חרסית אש;
- יריעות מתכת;
- משאבת אוויר או מאוורר;
- חיישן טמפרטורה;
- אביזרים עמידים בחום.
רשימת הכלים הנדרשים עבור לעבוד על היחידה, כולל:
- ממיר ואלקטרודות;
- מטחנה עם עיגולים;
- מקדחה ומקדחי מתכת;
- פאזל.
ניתן להוסיף כלים נוספים לכלים אלה במהלך תהליך ההרכבה. העיקר הוא שהם מאפשרים לך לחתוך ולחבר את חלקי הדוד, כדי להשיג את... חוזק ואטימות, וגם להרכיב את האלמנטים הנדרשים על הגוף.
שלבי בניית דוד פירוליזה בעל שריפה ארוכה
לאחר שנבחר שרטוט מתאים, נוצרת גרסה עובדת המבוססת עליו.
נקבעו מידות התאים, תאי הבעירה ואלמנטים אחרים של היחידה. בהתאם לחישובים שבוצעו.
לדוגמה, נפח תא הטעינה מחושב לפי העיקרון 2 ליטר לקילוגרם דלק, אשר מתוכנן לשמש, ועוד 30%.
הסיבה לכך היא שלעצי ההסקה עשויים להיות קצוות לא אחידים והם לא יתאימו זה לזה, מה שמגדיל את השטח התופס.
גם המידות שוות ערך להערכה. מבוסס על הספק של 20-25 קילוואטעדיין ניתן למצוא חומרים עבורו בעת הרכבתו ידנית. עם עוצמה גדולה יותר, נדרשת פלדה עבה יותר, שקשה ביותר לרתך אותה בבית עקב הצורך בציוד רב עוצמה.
רשימת הפעולות להכנת דוד פירוליזה כוללת:
- חיתוך צינורות ויריעות בעזרת מטחנה.
- קידוח חורים.

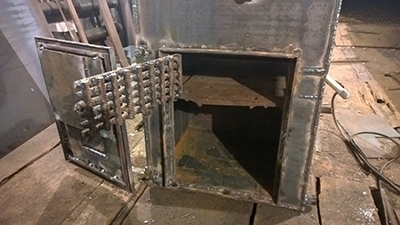

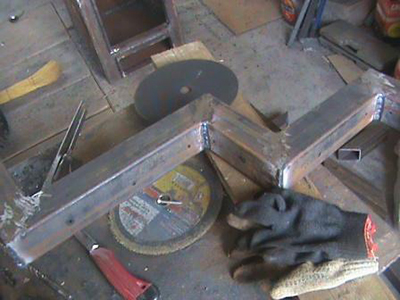

- ריתוך של תיבת האש.
- התקנת מחיצה לצורך זרימת עשן.
- התקנת הסורג בין תא הבעירה לחלק השריפה לאחר מכן.
- חיבור הצינור באמצעות שסתום בחלקו העליון.
- יצירת חורים משאריות מתכת עבור תאי בעירה ותאי אפר.
- התקנת משקופי פלדה אנכיים בין הצד הפנימי והחיצוני של מחליף החום.
- התקנת חיבורי אספקת מים.
- התקנת דלתות של יחידה עם שכבת אסבסט לבידוד תרמי.

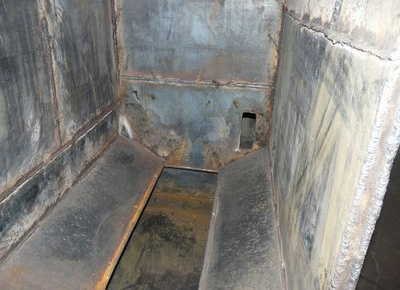

- הנחת לבני חרסית אש באזור השריפה שאחרי השריפה.
- התקנת רגליים מתכווננות לאיזון הדוד.
- ליטוש פני השטח של היחידה.
- מצופה בצבע עמיד בחום.
- התקנת מפזר עשן או משאבת אוויר.
- התקנת חיישן טמפרטורה או אוטומציה.
ניתן להפחית או להגדיל את מספר הפעולות בהתאם לדרישות.
חיבור למערכת החימום
ניתן לחבר את דוד הפירוליזה בעל שריפה ארוכה למערכות חימום טבעיות וכפויות. במקרה הראשון, יש צורך בזהירות בדוק את שיפוע הצינורותבשני - לקבוע את עוצמת המשאבה לשאוב את זרימת המים.
חָשׁוּב! התאם את ערבוב המים החמים מהיציאה לכניסה כך שטמפרטורת הנוזל לא תרד בעת כניסתו למחליף החום. מתחת ל-60 מעלות צלזיוס. אחרת, קיים סיכון קורוזיה של המכשיר.
הליך חיבור הדוד למערכת החימום כולל:
- מילוי המערכת בנוזל קירור.
- חיבור המשאבה לרשת לאוויר.
- טעינת דלק לתוך התא ולהצתה.
- ויסות אספקת אוויר לחלק השריפה לאחר השריפה.
בהתאם לנפח האוויר המסופק, עוצמת בעירת הגז וטמפרטורת החימום של נוזל הקירור משתנות.
לכן, יש צורך להתאים את פעולת הדוד כך ש כך שהדלק יישרף לחלוטין.
קשיים
אֲטִימוּת — אחת הקשיים העיקריים שעולים בעת בניית דוד פירוליזה במו ידיכם. לכן, לבדוק פעמיים.
הפעם הראשונה שזה קורה היא כשכולם יחידות הדוד העיקריות מרותכות, אך פנים הדליפה עדיין פתוח. הפתחים לנוזל הקירור חסומים היטב באמצעות פקקים ומים נאספים בדוד. במקום בו מתגלה הדליפה, נוצר סימןלאחר מכן חלק זה מתעכל שוב.
הדוד נבדק בפעם השנייה כאשר כל המערכת מורכבת במלואהלמטרה זו, יחד עם מים, משתמשים בבודק לחץ, אשר מפעיל לחץ לחץ של 3-4 בר, אשר לא אמור לרדת בחדות. אם הוא נשאר ברמה יציבה, היחידה אטומה.
סרטון שימושי
בסרטון ניתן לראות כיצד פועל דוד פירוליזה ביתי לאחר החיבור.
כיצד לגרום לציוד לעבוד בצורה היעילה ביותר האפשרית?
יעילותו של דוד פירוליזה בעל שריפה ארוכה תלויה ישירות בכללי השימוש.
ניתן לקבוע תקלות ביחידה על ידי העשן היוצא מהצינור. עשן אפור עם ריח חזק.
ייתכן שזהו סימן לכך שהדלק אינו נשרף לחלוטין. כדי לפתור בעיה זו, עליך להתאים את אספקת האוויר. באמצעות משאבה (מאוורר) או שואב עשן.
לניטור מפורט יותר, המכשיר מצויד בנוסף ב- קבוצה אוטומטיתזה מאפשר לך להתאים את פעולת המכשיר בצורה יעילה ומבטיח בטיחות במהלך פעולתו.
כדי להבטיח באופן מלא את הפעולה היעילה של דוד פירוליזה בעל שריפה ארוכה, יש צורך לבצע אותו מעת לעת. תַחזוּקָה, כולל אבחון, ניקוי והחלפה של יחידות ורכיבים של היחידה.
