למניעת דליפות מהמבנה! מכבשים לבדיקת לחץ של מערכת החימום ומכשירים אחרים

בדיקת לחץ של מערכת החימום - בדיקת חוזקה להיעדר דליפות בו במצב בדיקה על ידי הגדלת רמת הלחץ.

עדיף לא לבצע בדיקות לחץ בעצמך, אלא להפקיד משימה זו בידי אנשי מקצוע שישתמשו בציוד מיוחד.

ציוד נדרש לבדיקת לחץ של מערכות חימום

כדי לבצע תהליך זה, נדרשים הרכיבים הבאים:

• מד לחץ;
• מדחס פנאומטי ידני או חשמלי;
• שסתומי סגירה;
• מדחס מסוג הידראולי ידני או חשמלי (בהתאם להיקף העבודה המבוצעת);
• שסתומים דימום או סוג חירום.

מטרת העיתונות וסוגיה

מכשיר כזה נדרש לדמות הלם הידראולי במערכת החימום. במילים אחרות, המשאבה מגבירה באופן מלאכותי את הלחץ מעל לרמת ההפעלה. ישנם שני סוגים עיקריים של יחידה כזו.

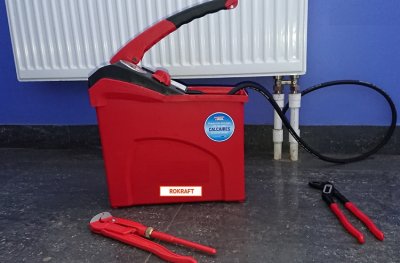

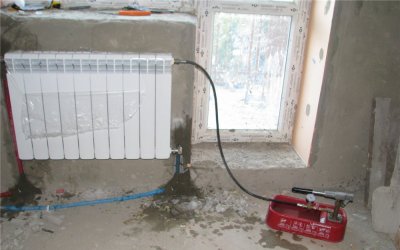

לחיצת יד

משאבה זו משמשת למערכות חימום קצרות.הוא מונע על ידי כוח שרירים אנושי. הסט הסטנדרטי של יחידה כזו הוא צינור, מיכל ומד לחץ. הוא מאופיין במחירו הנמוך ובהיעדר קשיי תפעול. עבור עבודות מסוימות, ישנן מגבלות משקל למשאבות כאלה.

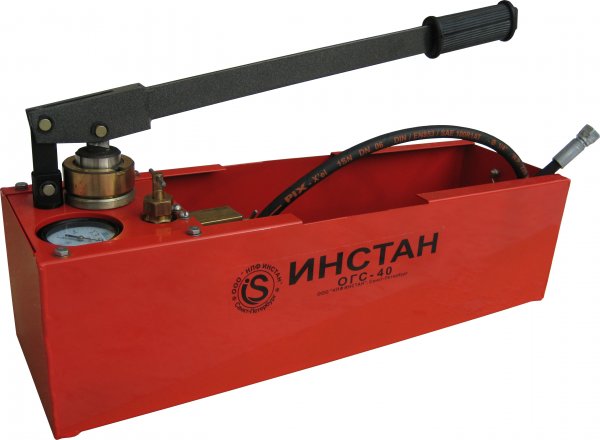

תמונה 1. משאבה ידנית לבדיקת לחץ של מערכות חימום מהיצרן Instan. מים נשפכים לתוך המוצר.

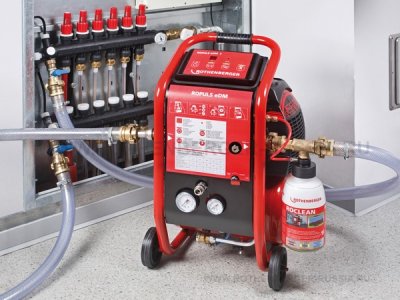

משאבה חשמלית

ההבדל העיקרי בין מכשיר זה לקודמו, בנוסף למחירו הגבוה ולמידותיו המגושמות, הוא שהלחץ נקבע על ידי המפעיל, והוא מוגבר על ידי מצב אוטומטי מובנה.

משאבות מסוג זה מסוגלות ליצור ולתחזק רמות לחץ. מ-60 עד 500 אטמוספרותזה מאפשר להשתמש בהם עבור כל מערכת חימום. ככלל, הם משמשים אנשי מקצוע העובדים עם חפצים גדולים. בנוסף לבדיקות, מומחים משתמשים במשאבות חשמליות לתחזוקה של מערכות טכנולוגיות גדולות.

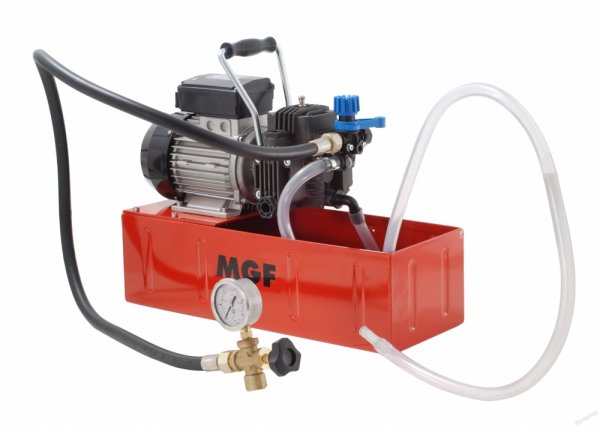

תמונה 2. משאבה חשמלית MGF לבדיקת לחץ של מערכות חימום. גוף המוצר דומה לדגם הידני.

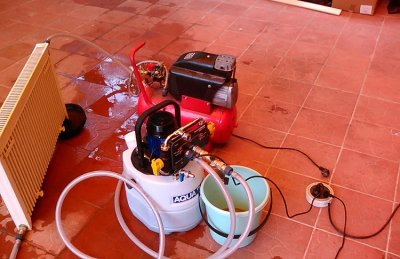

סוגי מדחסים

בהתאם לצורת ניצולם ישנם שני סוגים עיקריים.

הידראולי

זה מורכב מהאלמנטים הבאים:

• מִסגֶרֶת;
• מאגר נוזלים;
• מד לחץ כדי לקבוע את מחוון הלחץ;
• זַרנוּק, המספק חיבור לצינור שנבדק;
• עֵט, המאפשר יצירת מסת אוויר מאולצת.

אם מדחס מסוג זה הוא ידני, הוא עשוי מפלדה או מסגסוגות בעלות חוזק גבוה ויכול לשקול בין 5 ל-7 ק"ג. בחירת הציוד הדרוש תלויה במטרת הפעולה.

יחידה זו כוללת את הסוגים הבאים:

• קְרוּם;
• שלבים אחד ושני;
• רוטור-שבשבת.

עקרון הפעולה של מכשיר ידני כזה: בתחילה, נוזל מסופק לחלק הסגור של המערכת. כאשר הנוזל מגיע לקווי המתאר המקסימליים, מתחיל ניטור קפדני של רמת הלחץ.

במהלך כל תהליך בדיקת הלחץ, משאבת היד פועלת. לאחר פרק זמן מסוים, מחוון הלחץ נקבע שוב. השוואה בין התוצאות הסופיות לתוצאות הראשוניות תקבע את רמת השלמות של המערכת כולה.

זאת בשל העובדה שיחידה כזו מסוגלת לפעול לא רק עם מים או נוזל לרדיאטור, אלא גם עם שמן.

מדחס הידראולי עם הנעה חשמלית מסוג תחילה עצמית מסוגל לקחת ולהרים נוזלים מכל מאגר או באר.

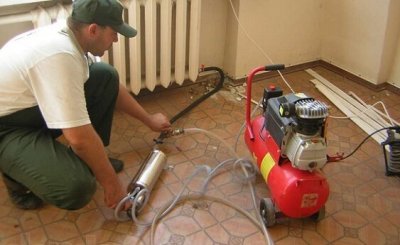

פּנֵאוֹמָטִי

בניגוד לאחרים, מכשיר מסוג זה משמש למערכות בדיקה חימום על ידי דחיפה של אוויר.

ערכת המדחס הפנאומטי חייבת לכלול: אביזרי חיבור ושסתום דימום.

מאוד לא מומלץ לבצע את התהליך הזה בעצמך. עדיף לפנות למומחים.

הקטן ביותר מבחינת פרודוקטיביות, אך מתאים לביצוע הליך כזה בבית פרטי עם קומה אחת הוא מדחס לרכב המופעל על ידי רגל.

אחרת, אוויר ההמונים ינועו בכיוון ההפוך.

מטרת מד הלחץ

מד הלחץ הוא מרכיב חשוב בתהליך בדיקת הלחץ.

בהתאם להיקף ההליך המבוצע, נבחר מד לחץ עם טווח המדידה הנדרש.

נוכחותו של מכשיר זה הכרחית לבצע בקרה ויזואלית על שינוי רמת הלחץ בבדיקהכאשר מד הלחץ עולה בהדרגה מעל מחוון הפעולה הסטנדרטי במערכת, מחט מד הלחץ לא אמורה לסטות בכיוון ההפוך. אם מצב זה מתרחש, הדבר מצביע על דליפה במערכת החימום וירידה בלחץ שלה.

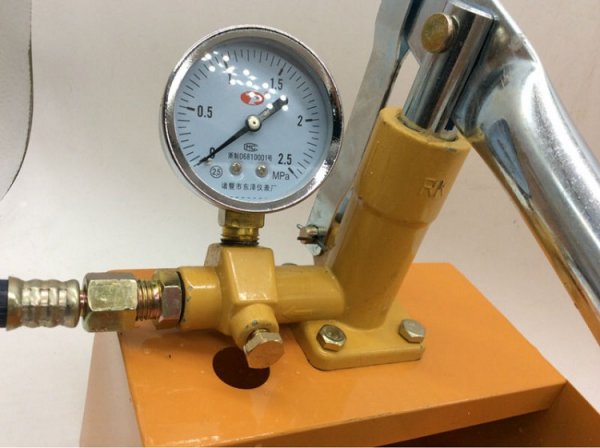

תמונה 3. מנומטר למדידת לחץ במהלך בדיקת לחץ של מערכות חימום. המכשיר מותקן על משאבה ידנית.

דרישות לשסתומי סגירה

אלמנט זה חייב בהכרח להשתתף בתהליך בדיקת הלחץ. שסתומי סגירה נועדו לסגור את זרימת המדיום. בנוסף, שסתומי סגירה משמשים להגנה וחלוקה שלו.

בהתאם לסוג הנוזל או הגז בו נעשה שימוש, הציוד לתהליך זה ישנן דרישות רבות עבור שסתומי סגירה:

• חיי השירות 50 שנה ומעלה;
• אסור שהמכשיר יאבד את רמת האטימות שלו גם לאחר תום התאריך 2500 מחזורים;
• הבטחת פעולה איכותית של שסתומי סגירה בטמפרטורות מ-10- עד 79+ מעלות בתפקיד תת-קרקעי ו מ-40 עד +60 מעלות - על הקרקע;
• המכשיר מופעל ברמת הכוח המרבי ב 250 ניוטון למטר;
• ציון חובה של גבולות וקווי תנועה באמצעות יישום גרפי;
• הבטחת איטום הדוק כל הכוננים והצינורות;
• פרופורציונליות של האלמנט המצורף פרמטרים של צינורות, הברגות;
• יעילות שסתומי הסגירה, אשר מושגת הודות ליכולתה להפחית למינימום את ההתנגדות ההידראולית של אלמנטי הלחיצה;
• אמינות מבנית — אין להפריע לפעולת האביזרים גם בלחץ המוגבר פי אחד וחצי ביחס לערך הקיצוני ב-2.5 מגה פסקל;
• בהכרח נוכחות של סימונים ברורים המציין את היצרן והפרמטרים הטכניים של המכשיר.

סרטון שימושי

צפו בסרטון, המדגים את תהליך בדיקת הלחץ של מערכת חימום.

דרישות לציוד בדיקת לחץ

אלמנטים של תהליך זה חייבים להיות בעלי חוזק ואמינות גבוהים.כדי למנוע התרחשות של מצב חירום.

כל מכשיר חייב להגיע עם הוראות שימוש נאותות.

מדי לחץ המשמשים לבדיקת לחץ של מערכות חימום נבדקים ומאושרים לשימוש (אטומים) על ידי מעבדות מדינה מיוחדות לפני השימוש הישיר בהם.

לקבלת שליטה ויזואלית ברורה על תהליך הבדיקה יש להבטיח גישה בלתי מוגבלת לכל אחד מהמכשירים.
