מאפיינים השוואתיים של רדיאטורים לחימום העשויים מחומרים שונים: כיצד לבחור רדיאטורים עמידים?

רדיאטור חימום או סוללה - מכשיר חימום חדר מסוג קרינה קונבקטיבית, המורכב מכמה חלקים (צלעות), שבתוכו יש תעלה להובלת נוזל הקירורמים, נוזל קירור מיוחד או קיטור.

סוללות בצבע כהה יעילות יותר לחימום.

איך רדיאטורים עובדים

על ידי העברת נושא האנרגיה המחוממת דרכה, הסוללה מתחממת ומפיצה חום בחדר. החום מהמכשיר עובר בשלוש דרכים:

• קְרִינָה — כאשר מחומם לטמפרטורה מסוימת, פני השטח של המכשיר מתחילים לפלוט גלים באורך מסוים, המחממים את החדר;
• הוֹלָכַת חוֹם — על ידי חימום האוויר, הסוללה מתחילה בתהליך של זרימה טבעית של גזים קרים וחמים;
• מוליכות תרמית — חימום הרדיאטור עצמו מנוזלי הקירור והעברת חום זה לחלל שמסביב.

סוגי סוללות חימום מרכזי

לפי החומר שממנו הן עשויות, סוללות מחולקות ל:

• בַּרזֶל יְצִיקָה;
• אֲלוּמִינְיוּם;
• פְּלָדָה;
• בי-מתכתי.

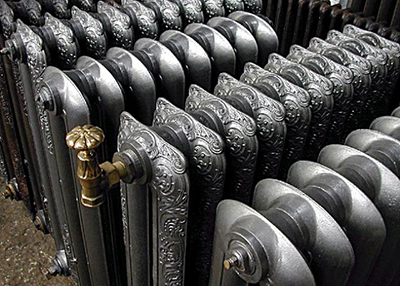

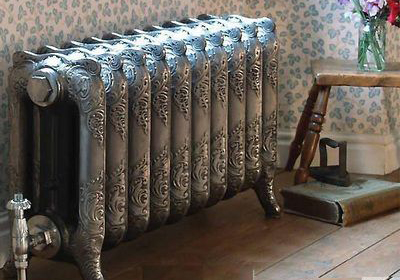

ברזל יצוק דקורטיבי

סוללות מסורתיות, נפוצות בכל מקום. משמשות בייצור ברזל יצוק אפוריחידות ברזל יצוק הן:

• ערוץ יחיד;
• ערוץ כפול;
• שלושה ערוצים.

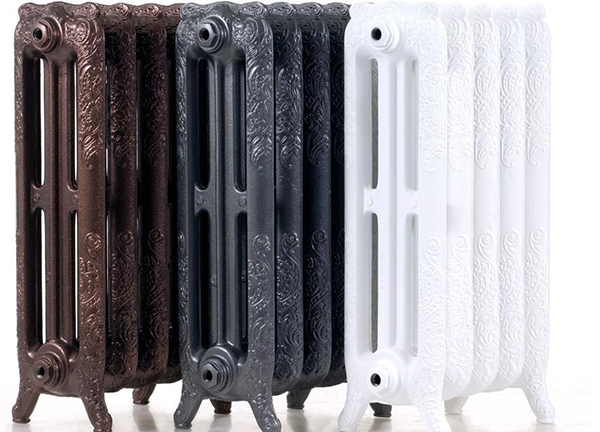

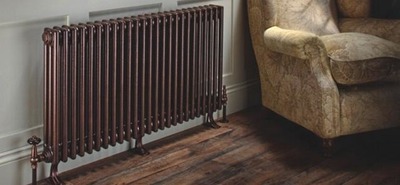

תמונה 1. שלושה רדיאטורים דקורטיביים מברזל יצוק בצבעים שונים, הם עמידים ואינם נוטים לקורוזיה.

דגמים מודרניים השתנו לטובה בהשוואה לדגמים הסובייטיים:

• לְעַצֵב - נוכחות של דוגמאות דקורטיביות, צבעים שונים, משטח חלק, רגליים - אין צורך להתקין את המכשיר על הקיר באמצעות סוגריים;
• מידות — ניתן להתקין רדיאטורים מתחת לכל אדני חלון;
• פיזור חום משופר;
• היכולת לעמוד בלחץ גבוה.

יתרונות וחסרונות

היתרונות שקובעים את הפופולריות שלהם הם:

• עֲמִידוּת;
• נאמנות לאיכות הנוזל;
• ללא תחזוקה מורכבת;
• קיבולת חום גבוהה;
• עובי דופן;
• עמידות בפני קורוזיה;
• אחידות החימום;
• עמידות בפני השפעות מכניות.

החסרונות כוללים:

• אי נוחות של ההתקנה;
• חוסר יציבות לשינויים פתאומיים בלחץ;
• קושי בכביסה;
• כְּבֵדוּת;
• חוסר אפשרות לשימוש במערכת האוטומציה.

תפוקת החום של מכשיר הרדיאטור מצוינת בגיליון הנתונים הטכניאבל במציאות, נתוני הדרכון תמיד שונים מ"התנהגות" הסוללה בבית.

זאת בשל העובדה שבדיקות רדיאטורים מתבצעות בתנאים כמעט אידיאליים, דבר שאינו המקרה בבית רגיל.

הספק משוער של חלק אחד של הרדיאטור ב שעה=500, טמפרטורת נושא האנרגיה ב 70 מעלות צלזיוס ולחץ עבודה 6-9 אטמוספרות מפצה 110 וואט כדי להבין את עוצמתה של סוללה, עליך להכפיל את מספר הצלעות במספר זה.

בכפוף לתנאי תחזוקה, ניקוי תקופתי והחלפת אטמים בין החלקים, אורך החיים הממוצע של סוללות הוא 50 שנה ויותר.

כמה הם עולים?

טווח המחירים של רדיאטורים מברזל יצוק הוא רחב למדי: מ זולים עבור 700 רובל ועד 11,500.

העלות מושפעת מ:

• מספר צלעות;
• לְעַצֵב;
• יַצרָן.

אלומיניום זול

זו טעות קטנה לדבר על רדיאטורים אלה כעל רדיאטורים מאלומיניום בלבד - הם עשויים מסגסוגת אלומיניום עם תוספים, מה שמעניק לחלקים חוזק. סוללות מסוג זה מחולקים לשתי קבוצות:

1. סקטוריאלי – מורכבים ממקטעים נפרדים, מהם ניתן להרכיב סוללה באורך הנדרש או להוסיף במידת הצורך. בין שש לשש עשרה אטמוספרות, בעלי תעלה מורחבת לזרימה חופשית של נוזל קירור. הם מיוצרים על ידי יציקה.
2. אַסְפָן — פאנלים בגודל קבוע הנלחצים יחד מחלקים בודדים. לא ניתן לשדרג אותם במהלך הפעולה.

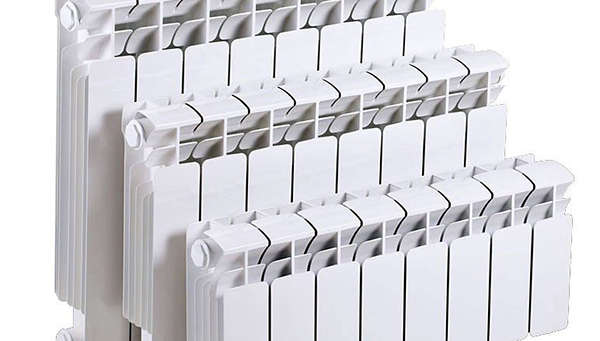

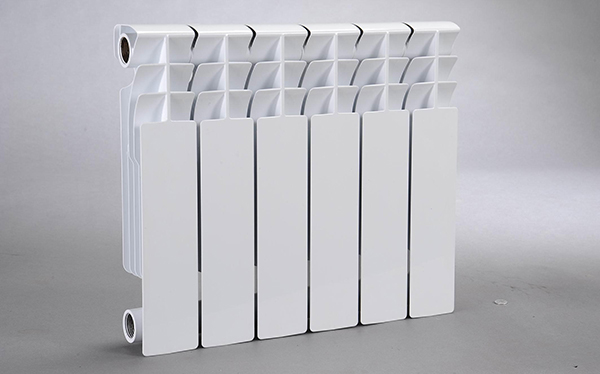

תמונה 2. רדיאטור אלומיניום לבן, המורכב משישה חלקים. בעל תפוקת חום גבוהה, קל להתקנה.

רדיאטורים אנודייז — סוג זה עשוי מאלומיניום מטוהר ביותר שעובר אנודיזציה (חמצון). מבנה המתכת משנה את תכונותיו במהלך התהליך הכימי, אינו נתון לקורוזיה והופך עמיד, בעל יכולת עמידות 50–70 אטמוספרות. המחיר שלהם די גבוה.

רדיאטורים מאלומיניום אינם נבדלים בעיצובם המעודן — אלו הם פאנלים שטוחים רגילים בצבע לבן. פשטות זו מאפשרת להם להשתלב היטב בכל עיצוב פנים.

יתרונות וחסרונות

התכונות החיוביות של סוללות הן:

• קלות התקנה;
• אפשרות לשטיפה עם מוצרים מיוחדים;
• אפשרות חיבור תרמוסטט;
• העברת חום גבוהה;
• מהירות חימום;
• עמידות בפני קורוזיה חיצונית (כיסוי טוב);
• העיצוב המיוחד מחמם מספר רב של זרימות אוויר.

החסרונות כוללים:

• אפשרות של נזק מכני לרדיאטור (בשל רכות המתכת);
• אובדן טמפרטורה מהיר;
• נטייה ללכידת אוויר;
• הצורך במים עם רמת חומציות יציבה;
• חוסר יציבות לפטיש מים.

חישוב הספק של רדיאטורים חתכיים או קולטנים ב שעה=500, הטמפרטורה של נושא האנרגיה ב 70 מעלות צלזיוס ולחץ עבודה 10-20 אטמוספרות מפצה 175–199 מערב

באותם תנאים, תפוקת החום של סוללות אנודייז היא 216 מערב

לחימום טוב יש לשמור על מרחק של 3 ס"מבין הרצפה לסוללה - 10 ס"מבין אדן החלון לרדיאטור - בערך 2-3 ס"מ.

תפעול ומחיר

תקופת עבודה מבצעית מובטחת מעשר עד עשרים שנים (בהתאם ליצרן).

אבל ניתן להאריך את חיי השירות אם מתבצעת תחזוקה תקופתית. בדיקה טכנית ולחסל את הבעיות שהצטברו.

העלות המשוערת של סוללות היא החל מ-1500 רובל לארבעה חלקים, עד 4500 - על שתים עשרה צלעות.

קיר פלדה

סוג זה של רדיאטורים לקיר עשוי מפלדת גיליון דקה בעובי של 1.25 או 0.3–0.5 מ"מ, צבוע מספר פעמים - כדי להפחית את הסיכון לקורוזיה. השוק מציע שלושה סוגי רדיאטורים:

1. צִנוֹרִי - לא נפוץ במיוחד, לחץ עבודה 12 אטמוספרותהם מורכבים מכמה שורות של צינורות הממוקמים: אנכית, אופקית או בזווית.
2. סקטוריאלי — מורכבים מקטעים, אינם מבוקשים במיוחד, מכיוון שהם יכולים לעמוד בלחץ מועט (עד 6 אטמוספרות).
3. לוּחַ — הדגמים הפופולריים ביותר, המסוגלים לעמוד עד 9 אטמוספרותהם עשויים באמצעות הטבעה. במהלך ההטבעה, תעלות אנכיות או בצורת U נסחטות על הפאנלים למעבר נושא האנרגיה. אם התכנון דורש זאת, מותקנים קונווקטורים על המכשיר. לאחר מכן כל התפרים מולחמים, הצינורות נחתכים, התפרים מלוטשים וצבועים את הרדיאטורים. ניתן להסיר את המארז ולשטוף את הסוללה בפנים.

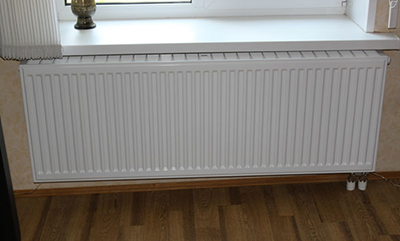

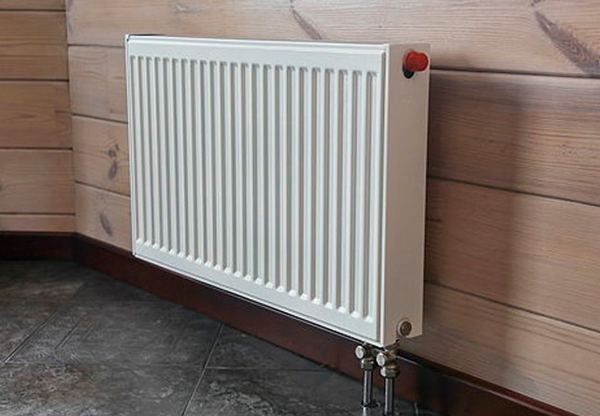

תמונה 3. רדיאטור פאנל פלדה לבן עם תפוקת חום גבוהה ורמת חיסכון באנרגיה, קל לניקוי.

הסוללות נבדלות זו מזו במספר הפאנלים והקונווקטורים המותקנים ביניהן. אינדיקטורים אלה משתקפים בסימון: לדוגמה, סוג 10: "1" - פאנל אחד, "0" - ללא קונווקטורים; סוג 21: "2" - 2 פאנלים, "1" - קונווקטור אחד.

רדיאטורים צינוריים דומים במראהם לרדיאטורים מברזל יצוק סובייטי, רדיאטורים פאנליים שטוחים כמו רדיאטורים מאלומיניום. הם יכולים להיות: לבנים, צבעוניים (בהתאם ליצרן או לשירות נוסף של הספק), מעוצבים עם קישוטים.

יתרונות וחסרונות

התכונות החיוביות של סוללות כוללות:

• פשטות העיצוב;
• קלות התקנה;
• העברת חום גבוהה;
• אפשרות להתקין בנוסף תרמוסטט;
• רמה גבוהה של חיסכון באנרגיה;
• קלות תחזוקה וניקוי (כולל בפנים).

החסרונות הברורים הם:

• תגובה שלילית לניקוז נוזל הקירור;
• סיכון גבוה לזיהום;
• סיכון של קורוזיה (דורשים תשומת לב מוגברת לציפוי);
• חוסר יציבות לפטיש מים;
• חוסר תאימות עם צינורות פוליפרופילן;
• מתאים למערכות סגורות בלבד.

תפוקת החום של סוללות אלה תלויה לא רק בכמות הלחץ במערכת, אלא גם ב... מספר הפאנלים והאורךלדוגמה:

חיי שירות ועלות

אורך חיי השירות הממוצע של רדיאטור פלדה הוא 10 שנים, אך עם רמת חומציות עדינה, תשומת לב לשלמות הציפוי והתקנת מסנן לאגירת לכלוך בפנים, הסוללות מסוגלות לשרת בערך חצי מהאורך.

רדיאטור הפאנל שווה את זה החל מ-3300 רובל ליחידה, צינורי בעל ארבע צלעות — החל מ-9300.

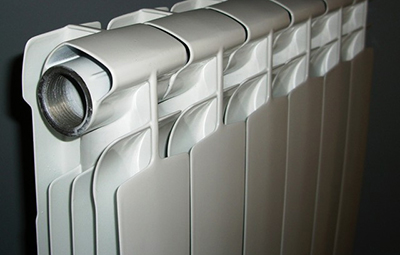

בי-מתכתי

סוללות בי-מטאליות הן:

1. מונוליטי (יציקה מוצקה) — מיוצרים על ידי הטבעה מפלדה ואלומיניום.
2. ארון סקסציוני — הם בנייה עשוי משתי מתכות:

• החלק הפנימי, שדרכו נוזל הקירור המחומם מסתובב, עשוי מפלדת אל-חלד, לעתים רחוקות יותר - נחושת;
• חִיצוֹנִי - מעטפת, עשויה מאלומיניום.

זה קובע: עמידות גבוהה של מכשירים לנוזל קירור אגרסיבי, עמידות ללחץ הידראולי לא יציב במערכת, קלות העברת חום.

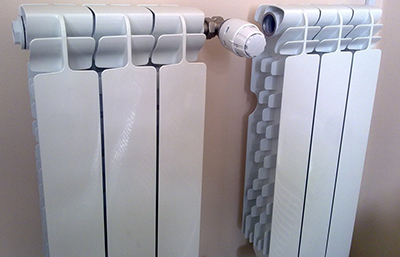

תמונה 4. שלוש סוללות דו-מתכתיות בצבע לבן, עמידות בפני ירידות לחץ במערכת.

רדיאטורים בי-מטאליים מסוגלים לעמוד בין 16 ל-35 אטמוספרות.

צורות פשוטות מתאימות היטב לסוללה לכל עיצוב פניםהם מגיעים בלבן ובצבעוני.

אם האפשרויות המוצגות אינן מתאימות לך, תוכל לצבוע את היחידה בעצמך.

יתרונות וחסרונות

היתרונות המועילים של סוג זה הם:

•

  עמידות לשינויי לחץ במערכת;
• אדישות לסוג נוזל הקירור;
• העברת חום גבוהה;
• עמידות בפני פטיש מים;
• אפשרות להתקנה נוספת של תרמוסטט;
• בחתכים ניתן להרכיב סוללה באורך הנדרש.

לסוג זה יש מעט חסרונות:

• אטמי הגומי בין חלקי הרדיאטור נשחקים עם הזמן., דבר שעשוי להוביל לתיקון סוללה;
• התפשטות שונה של מתכות משפיעה לרעה על הביצועיםלאחר זמן מה, הרדיאטור עשוי להתחיל לחרוק או שהמוליכות התרמית שלו עשויה לרדת.

רדיאטורים דו-מתכתיים בעלי מעטפת אלומיניום ניתנים לבלבול בקלות עם רדיאטורים מאלומיניום. ניתן להבחין ביניהם לפי משקל: דו-מתכתיים הרבה יותר כבד בגלל ליבת הפלדה.

תפוקת החום של הסוללה, בהתאם לדגם, לחץ ההפעלה וטמפרטורת נוזל הקירור ב 70 מעלות צלזיוס מפצה מ-130 עד 200 וואט.

אחריות ומחיר

אחריות היצרנים בן 25 בערך עבודה עבור סוללות מקטעיות, אם כי ניתן להאריך אותה עם תחזוקה נאותה (שטיפה והחלפת אטמים), ו בן כ-50 שנה עבור מונוליטי.

עלות המכשיר מתחילה מ-2300 רובל עבור 4 חלקים, מונוליטי - מ-3600.

כיצד לבחור מערכת סגורה?

בעת בחירת סוללות, יש לקחת בחשבון את הגורמים הבאים:

• חוסר יציבות של לחץ בתוך המערכת;
• פטיש מים במהלך ההכנה לעונת החימום;
• תכולה גבוהה של תוספים בנוזל הקירור.

סרטון שימושי

סקירת וידאו של סוגים שונים של רדיאטורים המיועדים למערכות חימום מרכזיות.

חום רדיאטור - למשך זמן רב

בעת בחירת רדיאטורים לבית או לדירה, עליכם ללמוד בקפידה גיליון נתונים טכני של המכשיר ולהשוות לרצונותיכם ולנתוני המערכת. רק עמידה בפרמטרים תאפשר לכם לקבל את החום, העמידות והפעולה ללא בעיות הרצויים מהסוללה.
