חישובים מדויקים הם הדבר הכי חשוב! תפוקת חום של רדיאטורים לחימום: טבלה

בעת בחירת סוללות, יש צורך להעריך את המאפיינים שלהן.

אחד הפרמטרים החשובים ביותר, המאפיין את ביצועי הסוללה – מדד העברת חום.

מהפרמטר פעולת המערכת כולה תלויה במידה רבה בכך.

תפוקת חום של סוללות חימום: מהי, חישובה על פי גיליון נתוני המוצר

כמות החום המועברת ליחידת זמן לנפח מסוים ליחידת זמן היא תפוקת החום של סוללת החימום. תפוקת החום נקראת לעיתים כוח תרמי, כי זה נמדד בוואטס.

לפעמים נקרא מעבר חום כוח זרימת חום, ולכן ניתן למצוא יחידת מידה להעברת חום בדרכון המוצר קלוריות/שעהיש קשר בין כמות וואט לקלוריות לשעה. וואט אחד = 859.85 קלוריות/שעה.

היצרן מציין את פרמטר תפוקת החום הנומינלית בדרכון הרדיאטור. בהתבסס על פרמטר זה, ניתן לחשב את מספר האלמנטים הנדרש עבור כל חדר או מקום בנפרד. אם הדרכון מציין את ההספק של מקטע אחד. 150 וואט, לאחר מכן קטע מ 7 אלמנטים ייתן יותר מ-1 קילוואט של חום.

חישוב תפוקת חום אמיתית בקילוואט

לשם כך, עליכם להחליט על מספר הקירות החיצוניים והחלונות. עם קיר חיצוני אחד וחלון אחד לכל 10 מ"ר שטח הנכס יידרש 1 קילוואט של חום.

אם מספר הקירות החיצוניים הוא שניים, אז עבור כל 10 מ"ר יידרש 1.3 קילוואט אנרגיה תרמית.

ליתר דיוק, ניתן לחשב את ההספק הנדרש באמצעות הנוסחה Sxhx41:

• ש — שטח החדר;
• ח — גובה החדר;
• 41 — מחוון צריכת החשמל המינימלית מטר מעוקב אחד נפח החדר.

ההספק התרמי המתקבל יהיה ההספק הכולל הנדרש של סוללת החימום. כעת כל שנותר הוא חלקו בחזקת רדיאטור אחד וקבעו את מספרם.

נוסחאות לחישוב מדויק

KT=1000 W/m²*P*K1*K2*K4…*K7.

מַד KT הוא כמות החום לחדר בודד.

פ — שטח כולל של הנכס.

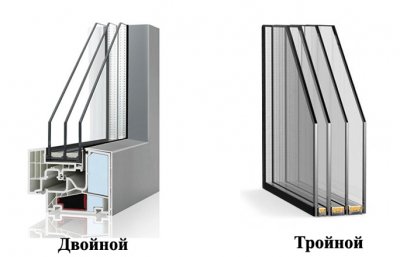

K1 הוא המקדם ללקיחת בחשבון פתחי חלונות. אִם חלון כפול, אז K1 = 1.27.

• זיגוג כפול - 1.0,
• זיגוג משולש - 0.85.

K2 - מקדם בידוד תרמי של קירות:

• בידוד תרמי נמוך מאוד - 1.27;
• הנחת קירות ב 2 לבנים ובידוד - 1.0;
• בידוד תרמי איכותי - 0.85.

K3 - יחס שטח החלון לשטח הרצפה בחדר:

• 50% - 1,2;
• 40% - 1,1;
• 30% - 1.0;
• 20% - 0.9;
• 10% - 0.8.

K4 היא טמפרטורת האוויר הממוצעת בחדר בתקופה הקרה ביותר:

• 35 מעלות צלזיוס — 1.5;
• 25 מעלות צלזיוס — 1.3;
• 20 מעלות צלזיוס — 1,1;
• 15 מעלות צלזיוס — 0.9;
• 10 מעלות צלזיוס — 0.7.

K5 - התחשבות בקירות חיצוניים:

• 1 קיר - 1,1;
• 2 קירות - 1,2;
• 3 קירות - 1.3;
• 4 קירות - 1,4.

K6 - סוג החדר מעל החדר:

• עליית גג קרה (לא מבודדת) - 1.0;
• עליית גג עם חימום - 0.9;
• חדר מחומם - 0.8.

K7 - תוך התחשבות בגובה התקרות:

• 2.5 מ — 1.0;
• 3.0 מ — 1.05;
• 3.5 מ — 1,1;
• 4.0 מ — 1.15;
• 4.5 מ — 1,2.

עם חישוב זה המספר המרבי של תכונות נלקח בחשבון הנחות לחימום.

חישוב העברת חום לפי הטבלה

צרכנים רבים אינם מתעניינים במיוחד בתהליך חישוב העברת החום; יעילות חשובה להם יותר. אנחנו יכולים לדבר על יעילות, כאשר כל הפרמטרים נלקחים בחשבון. חברות ייצור רבות מסכמות את האינדיקטורים בטבלאות, מה שמקל על בחירת סוללות בעלות היעילות הנדרשת.

תמונה 1. דוגמה לטבלה לחישוב תפוקת החום של רדיאטורים של מותגים כמו DeLonghi, Kermi, Korado.

דוגמה לעבודה

מהטבלה, בחר את היצרן הרצוי. לדוגמה, קרמי (גרמניה). בעמודה הראשונה, בחר את סוג הרדיאטור. נניח שזה רדיאטור סוג 22מידותיו 400x100x300עוצמת המוצר 510 וואט

אם בשטח שלנו הצורך המחושב דורש סוללה בעלת קיבולת כוללת 2000 וואט, אז יהיה צורך להתקין סוללות כאלה 2000/510 = 4 יחידות. בהתבסס על המחיר המצוין, העלות הכוללת תהיה בתוך 12 אלף רובל.

ראשית, יש להבהיר - האם יש מקום להתקין כל כך הרבה סוללות חימום. אם אין מקום פיזי להתקנה, יש צורך לבחור מבין סוגים אחרים של סוללות.

תמונה 2. דוגמה לטבלת חשמל לרדיאטורים מהיצרן Kermi. מצוינים מספר דגמים של מכשירי חימום.

אנחנו בוחרים סוג 22. גוֹבַה 600 מ"מ, מֶשֶׁך 1000 מ"מבצומת אנו מוצאים את עוצמת הסוללה - 2249 מערבמשמעות הדבר היא שגוף אחד מספיק בהחלט כדי לחמם את החדר שלנו עם הצורך המחושב של 2 קילוואט.

כאשר רדיאטורים בעלי תפוקה תרמית גבוהה ביותר, אילו מוצרים טובים יותר

לגבי ההבדלים בגודל, הם ברורים מאליהם - ככל שמשטח העברת החום גדול יותר, כך הסוללה תהיה יעילה יותר.

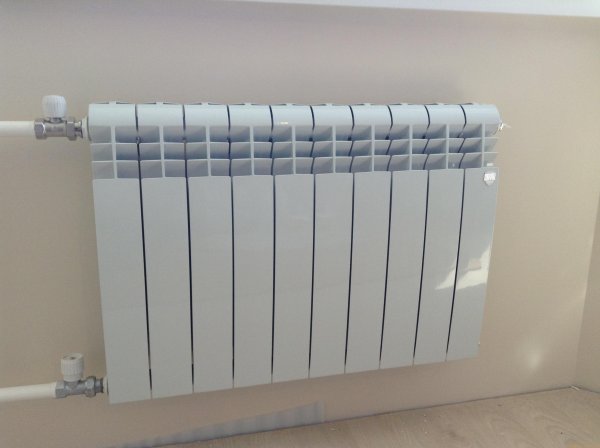

בי-מתכתי

הֵם מורכבים משתי מתכות. תעלות זרימת המים עשויות פלדה, והקווי המתאר החיצוניים עשויים מאלומיניום, מה שמעניק לרדיאטורים דו-מתכתיים את התכונות של אלומיניום. יש להם העברת חום גבוהה - הם מתחממים במהירות ופולטים במהירות אנרגיה תרמית. לחץ עבודה במערכת עד 35 אטמוספרותניתן להשתמש בסוללות כאלה עד 20 שנה.

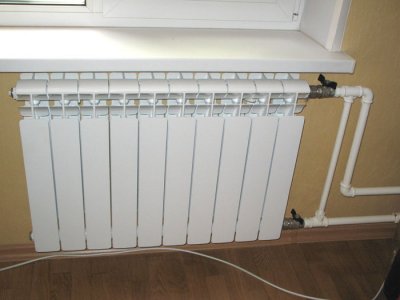

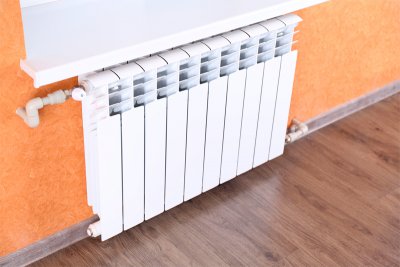

תמונה 3. רדיאטור דו-מתכתי המחובר למערכת החימום. המוצר לבן.

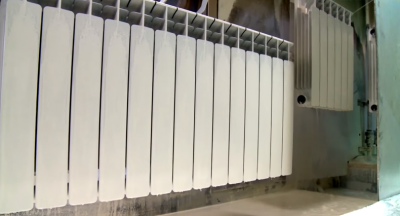

אֲלוּמִינְיוּם

לרדיאטורים מאלומיניום יש תפוקת חום גבוהה יותר והם זולים יותר מאשר עמיתיהם מפלדה. הבעיה העיקרית היא דרישות גבוהות לטוהר נוזל הקירורהסביבה הבסיסית הורסת אותם במהירות, pH נוזל קירור לא צריך לעלות על 7.5. תנאי זה אינו יכול להתקיים בתנאי חימום מרכזי.

לוחות פלדה

סוללות פאנל פלדה יכול להיות בעיצובים שונים, מה שקובע את תפוקת החום. פלדה מתחממת במהירות ומתקררת במהירות. יש לה פלט חום גבוה יותר מאשר ברזל יצוק, אך היא נוטה לקורוזיה.

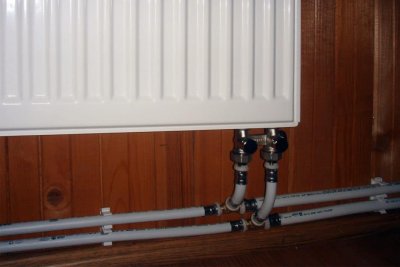

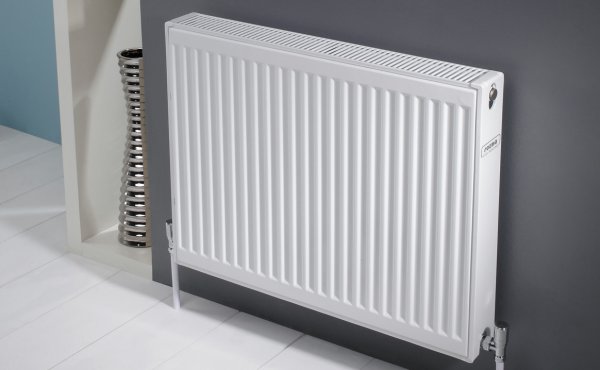

תמונה 4. רדיאטור חימום פלדה מסוג פאנל. מוצרים כאלה נוטים לקורוזיה.

בַּרזֶל יְצִיקָה

רדיאטורים מברזל יצוק כוללים תפוקת חום נמוכה. אבל יש גם תכונות חיוביות. לרדיאטור מברזל יצוק יש אינרציה נמוכה: לוקח לו זמן רב להתחמם וזמן רב להתקרר. בנוסף, הוא מכיל כמות גדולה של נוזל קירור, המאפשרת לו לספק חום למשך זמן רב. ברזל יצוק אינו מגיב לתכלילים כימיים, אינו נתון לקורוזיה, אבל הוא כבד, מגושם ושביר.

השוואת מאפיינים לפי פרמטרים אחרים

למאפייני העיצוב של רדיאטורים יש חשיבות רבה.

מהטבלה ניתן לראות בבירור כי לחתך הברזל היצוק יש כמעט אותם פרמטרים של העברת חום כמו לחתך האלומיניום. תלוי בתכנון ובפיתוח של משטח העברת החום.

תכונות של חיבור רדיאטורים

חיבור סוללות למערכת החימום הוא בעל חשיבות רבה רק עם מחזור דם טבעי.

במקרה זה, העיקרון הוא שכל הרדיאטורים צריכים להיות מלא לחלוטין בנושא חום ולא יצרו זרמים נגדיים. אבל כשמשתמשים במחזור כפוי, גורם זה אינו חשוב.

סרטון שימושי

צפו בסרטון, המציג אחת האפשרויות לחישוב תפוקת החום של סוללות חימום.

תלות החיסכון בסוללות בהן נעשה שימוש

קבוצה גדולה של אנשים שואפים להתקין רדיאטורים לחימום בעלי מראה אסתטי גבוה בדירותיהם. אבל זה לא מוצדק לחלוטין. כמובן, סוללות ברזל יצוק אין להם את אותו המראה כמו אלה דו-מתכתיים. אבל אם הם משמשים במערכת חימום בודדת, אז הרווח יהיה מורגש באופן מיידי. לוקח להם הרבה זמן להתחמם, והדוד יצטרך יותר זמן כדי לחמם את נוזל הקירור.

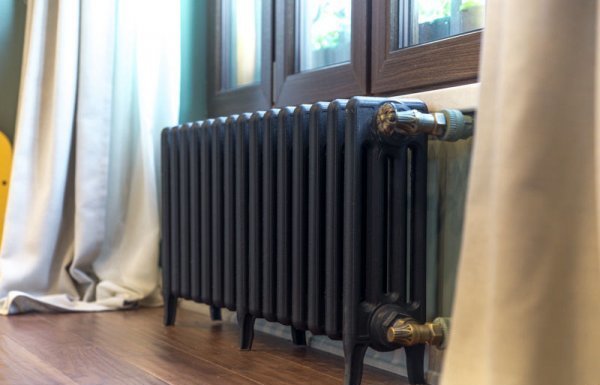

תמונה 5. רדיאטור חימום עשוי ברזל יצוק. למוצר עיצוב מעודן, הוא משתלב היטב בפנים הבית.

אבל הדוד יופעל בתדירות נמוכה יותר. יותר דלק נצרך בהתחלה. אם תגדיר בי-מתכת, אשר מתחמם במהירות אך מתקרר במהירות, לאחר מכן הדוד יופעל כל חמש דקות. וכל חמש דקות הוא יאבד כמות מסוימת של דלק במצב התנעה. עדיף לרתום לאט, אבל לנהוג לאורך זמן.
