הנה מה שצריך לדעת כדי לחשב רדיאטורים לחימום לפי שטח בבית פרטי

ידיעת הנתונים המדויקים לגבי אובדן חום מאפשר לך לתכנן מערכות חימום.

אפילו ביום הקר ביותר, עם רוח חזקה ולחות גבוהה, יינתנו תנאים נוחים, תואם לתקנים, בכל חדר או אזור אחר בבית.

כיצד לחשב את מספר רדיאטורי החימום לחדרים בודדים של בית פרטי

בהתבסס על תוצאות החישוב אובדן חום עבור כל חדר נקבעים הפסדי חום, אשר יש לפצות עליהם על ידי אספקת חום באמצעות רדיאטורים.

אובדן חום בבניינים ומאפיינים ממדיים

ניתן להתקין רדיאטורים העשויים מ- בתוך כל חדר. ברזל יצוק, סוללות שטוחות פלדה, תנורי חימום פנלים סוג או אֲלוּמִינְיוּם רדיאטורים.

מכשירי חימום דו-מתכתיים בדרך כלל אינם מותקנים בבתים פרטיים. לכל סוג של סוללות בשימוש יש מאפייני העברת חום משלו.

לברזל יצוק יש מקדם מעבר חום נמוך יותר מאשר אלומיניום.

צינורות חימום יכולים להיות פלדה, מתכת-פלסטיק או פוליפרופילן. בהתאם לסוג הצינורות המשמשים, העברת החום שלהם נלקחת בחשבון בצורה שונה.

שיטות לחישוב מספר הסוללות

בפרקטיקה המקובלת, הם משתמשים שתי שיטות שונות חישוב הנדסת חום של מערכת החימום. רוב המשתמשים מעדיפים להשתמש מְפוּשָׁט שיטה. זה די פשוט.

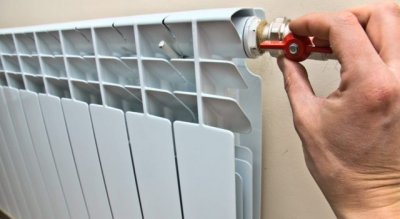

השיטה הפשוטה לוקחת בחשבון תפוקת חום ממוצעת מהסוללה, מבלי לציין את הפרמטרים של נוזל הקירור והטמפרטורה בתוך החדר. הנתונים מותאמים מאוחר יותר, לאחר השלמת התקנת מערכת החימום כולה, ולשם כך מותקנים שסתומי כדור התאמה על התקני החימום.

התקנה ברזים במיקום מסוים, להשיג את תפוקת החום הנדרשת. במקרה זה, כל בדיקות הביצועים וההגדרות מבוצעות זמן רב לפני תחילת עונת החימום. בעתיד, המשתמש נאלץ להתאים באופן עצמאי את פעולת המכשירים בהתאם ל תנאים אמיתיים מחוץ לבית. יש אנשים ברי מזל, ואז הם משיגים את הנוחות הדרושה בכל החדרים. לעתים קרובות יותר, יש שגיאות בהגדרות.

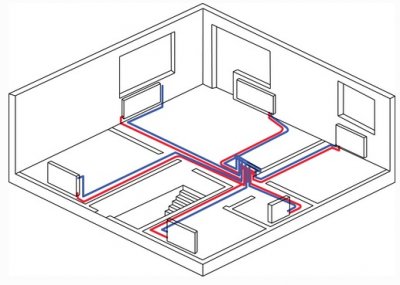

תמונה 1. זוהי תרשים סכמטי של הזרימה הרדיאלית של נוזל קירור למכשירי החימום.

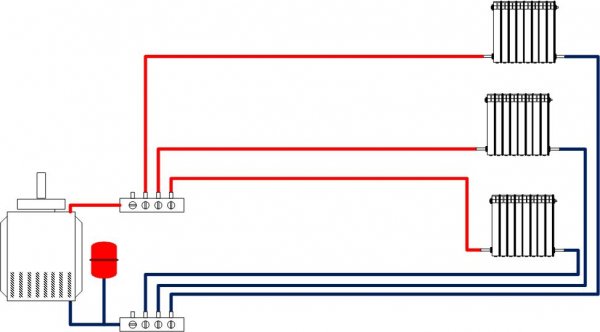

לקבלת תוצאה אמינה יותר, הוצעה תוכנית שונה לאספקת נוזל קירור למכשירי החימום, היא נקראת קֶרֶןמורכב מ:

1. טעינה דוּד;
2. חיישן טמפרטורת אוויר בתוך הבית, בשילוב עם ווסת;
3. מַסרֵק עם בקרי טמפרטורה אוטומטיים.

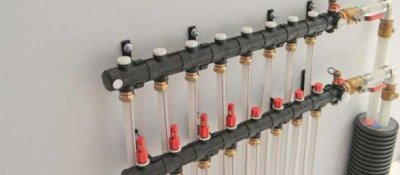

לפי תוכנית זו יש מפיץ אספקת נוזל קירור מרכזיזהו מסרק עליו מותקנים מספר שסתומי כדור, מספרם תואם למספר החדרים המחוממים. הוא משמש לעתים קרובות תוכנית תחזוקה אוטומטית טמפרטורה נוחה, אשר נקבעת על גבי המדחום בכל חדר.

מומלץ במקרים בהם הקירות ארוכים או כאשר יש צורך לחמם מספר משמעותי של חדרים הממוקמים בקומות שונות.

שימוש בשיטה פשוטה

השיטה הפשוטה מניחה שהפרש הטמפרטורה Δt = 70 מעלות צלזיוס. למעשה, ערך Δt אינו קבוע. הוא יורד עקב קירור המים בצינורות.

עבור כל חדר, מספר המקטעים נקבע על ידי הנוסחה:

נ_שניות=פ_אֲנִי/q_שניות , יחידות, כאשר:

• אובדן חום חדר i, מערב;
• העברת חום חלק נפרד של הרדיאטור, W.

ערכי העברת חום עבור מכשירי ברזל יצוק ואלומיניום מוצגים בטבלה 2 ובטבלה 3.

בהתבסס על תוצאות החישוב, הנתונים שהתקבלו מוזנים לטבלה (טבלה 4).

טבלה 2. העברת חום בַּרזֶל יְצִיקָה רדיאטורים

טבלה 3. העברת חום אלומיניום ובי-מתכתי רדיאטורים

טבלה 4. חישוב מספר הסוללות לחימום בית פרטי מְפוּשָׁט מֵתוֹדוֹלוֹגִיָה

הערך בפועל נלקח בחשבון עיגול כלפי מעלה. אם ישנם תנאים מיוחדים להתקנת סוללות, הם מצוינים בעמודה "הערה".

על פי המתודולוגיה המעודנת

המתודולוגיה המעודכנת לוקחת בחשבון את מאפייני מערכת החימום, את התקנת מכשירי החימום בחצרים, כמו גם את הארגון. אספקת נוזל קירור לכל סוללה.

בעת ביצוע חישובים, נעשה שימוש בנוסחה פשוטה הקובעת את שטח הפנים של מכשירי חימום בחדר נפרד:

פ_בְּ-= ((F_אֲנִי - פ_{שְׁלוֹשָׁה})β₁ בטא₂)/(k_{יחסי ציבור} (ת_בְּ- - t_וי)), מ'², אֵיפֹה:

• זרימת חום, התקבל מצינורות אספקה, W;

  ​

• מְקַדֵם, תוך התחשבות במאפיינים הייחודיים של התקנת הרדיאטור בחדר;
• מְקַדֵם, אשר קובע את מאפייני זרימת החום מצינורות האספקה. עבור מערכות הנחת פתוחות בעלות צינור יחיד, עם התקנה בשני צינורות;
• מְקַדֵם העברת חום של רדיאטור, W/(m²²·°C);
• טמפרטורת נוזל קירור ממוצעת ברדיאטור, מעלות צלזיוס;
• מַשְׁמָעוּת טמפרטורה נוחה בחדר נתון בבית, מעלות צלזיוס.

אספקת החום מצינורות האספקה ​​בחדר מחושבת כך:

פ_{שְׁלוֹשָׁה}= k_{שְׁלוֹשָׁה} פ_{שְׁלוֹשָׁה} (ת_{שְׁלוֹשָׁה} - t_ו) η_אֲנִי, שלישי, אֵיפֹה:

• מְקַדֵם העברת חום מהצינור לחדר, וואט/מטר²·°C);
• מְרוּבָּע צינורות אספקה, מ'².

פ_{שְׁלוֹשָׁה} = πdl, איפה:

• קוֹטֶר צינורות, מ;
• מֶשֶׁך אייליינר, מ';
• טֶמפֶּרָטוּרָה פני השטח של הצינור, מעלות צלזיוס;
• מְקַדֵם, בהתאם למיקום הצינור בחלל, חיבורים אופקיים = 1.0, חיבורים אנכיים = 0.75.

ערכי המקדמים המאפיינים את שיטת התקנת הסוללות מוצגים בטבלה.

מקדם שלוקח בחשבון את המאפיינים הספציפיים של התקנת הרדיאטור, בטא₁

כל החישובים באמצעות השיטה המדויקת מסוכמים בטבלה (טבלה 4).

לפי אזור

החישובים העיקריים מתבצעים על סמך שטח הנכס. במקרה זה, נלקחים בחשבון הדברים הבאים: קירות בגובה שווה בכל החדרים. במציאות, ייתכנו הבדלים מסוימים. אם הם יעלה על 5%, אז יש צורך בחישוב מחדש.

לפי נפח

עבור חדרים שאינם סטנדרטיים, כגון חדרים בגובה כפול, נדרשת הבהרה. לִגזוֹר יש המלצה פשוטה, להכפיל כל מטר מעוקב של שטח הוא 41 וואט.

אז, בשביל החדר (רוחב x אורך x גובה = 3.5 x 6.0 x 5.2 מטר) הנפח יהיה 109.2 מטר³בהתחשב בדרישות של SNiP, כדי לחמם נפח זה תצטרכו:

109.2 x 41 = 4,477.2 W = 4.48 קילוואט.

סרטון שימושי

צפו בסרטון כדי ללמוד כיצד לחשב את מספר סוללות החימום.

ניואנסים חשובים

תוצאות:

1. כדי לבחור רדיאטורים לבית פרטי אני משתמששתי שיטות בסיסיות לחישובים פשוטים ומדויקים.
2. השיטה הראשונה מאפשר לך להעריך במהירות את מספר המקטעים הנדרש עבור התקני חימום. אבל השגיאה יכולה להיות יותר מ-15-20%. לכן, כל התוצאות מעוגלות כלפי מעלה.
3. השיטה השנייה נותן תוצאה מדויקת יותר. שגיאה לא עולה על 5%. זו הסיבה שמתכננים משתמשים בשיטה זו בעת פיתוח פרויקט של בניין מגורים.
4. הבהרה מיוחדת לגבי חימום נפחים גדולים בחדרים עם אור שני מיוצרים על ידי חישוב ההפסדים לחימום חלל נתון בהתאם לדרישות SNiP. במקרה זה, הפסדי חום דרך מתחמים אינם נלקחים בחשבון, מכיוון שערך צריכת החום הנפחית גבוה יותר.
